明装式断路器防护安装盒结构设计

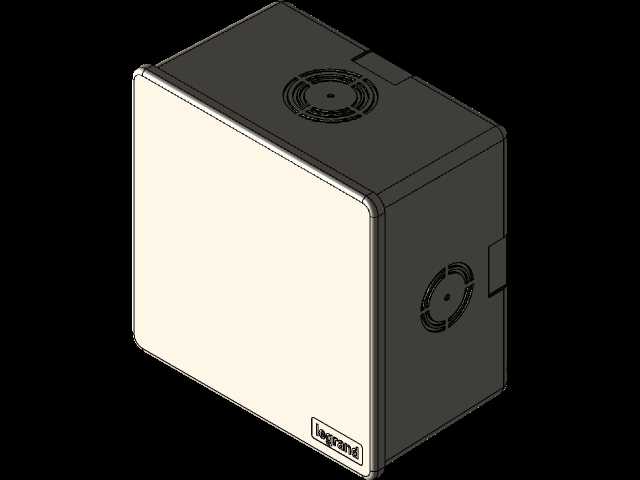

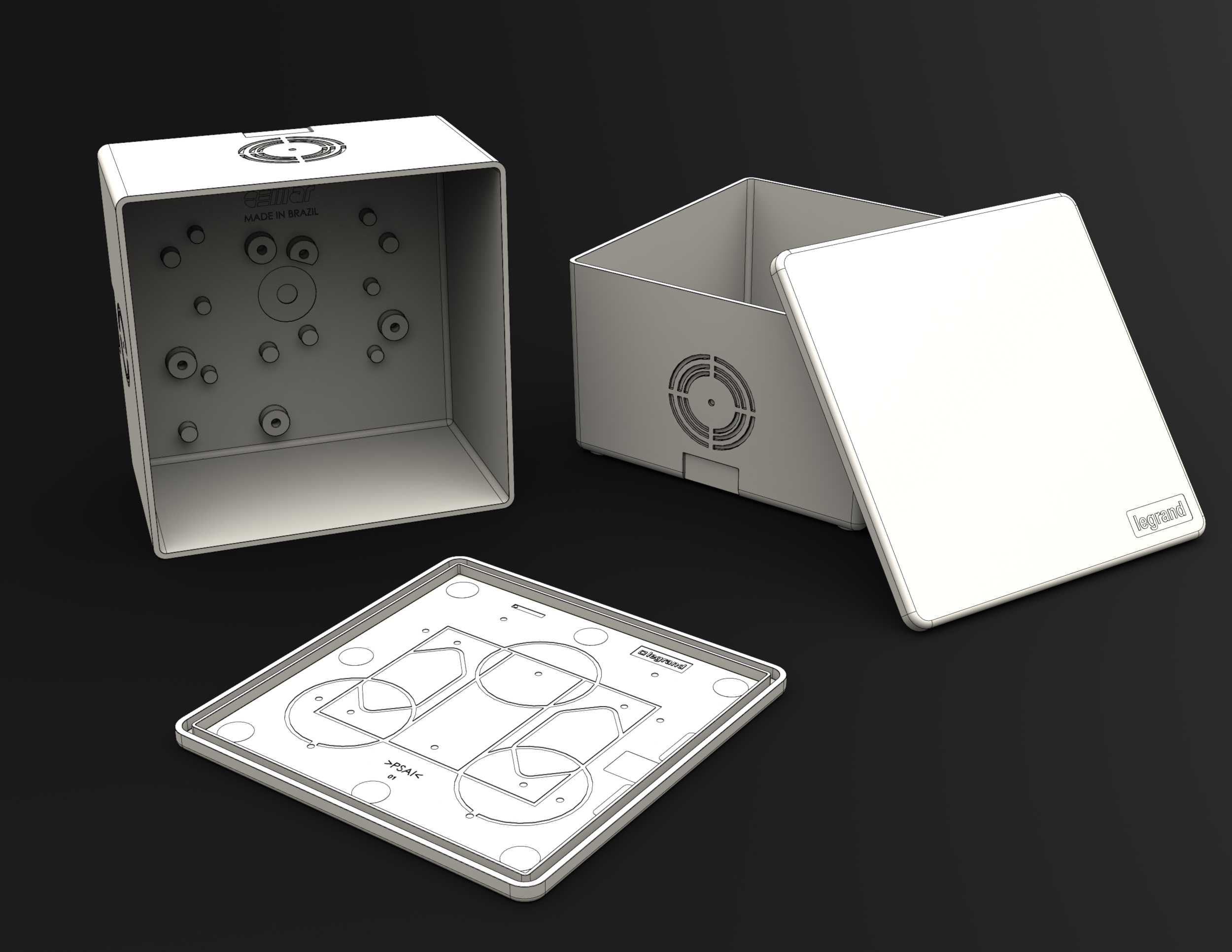

这款明装式断路器安装盒主要应用于民用建筑、小型工商业场所的低压配电末端场景，承担断路器的外置承载、绝缘防护与线路规整作用，适用于墙面明装布线的配电改造、临时用电布设、户外简易配电点位搭建等场景，能够为内部安置的微型断路器提供防尘、防误触、抗外力冲击的防护屏障，避免裸露的配电部件受环境水汽、粉尘侵蚀，同时防止非专业人员误触带电部件引发用电安全事故。产品整体采用方形分体式结构，由盒身底座与密封上盖两部分组成，外形尺寸为120mm×120mm×75mm，方正的外形能够最大化利用墙面安装空间，75mm的纵深尺寸预留了充足的内部布线余量，既可以容纳单台大规格微型断路器，也可排布多台小极数断路器搭配接线端子的组合方案，适配常规墙面明装的安装边界，无需在墙面开凿深槽，直接通过底座预留的固定孔位即可完成墙面固定，大幅降低现场施工的难度与改造成本。设计过程中充分考虑配电场景的实际使用需求，盒身内部预设了多组定位柱与安装螺孔位，能够精准匹配主流规格微型断路器的安装孔距，无需额外加工固定支架即可完成器件锁固；盒身侧壁预留了标准化的线缆进出孔位，搭配可敲落的孔位封堵结构，施工时可根据实际布线方向选择开孔位置，适配不同走向的进线与出线布设，避免线缆过度弯折损伤线芯。盒盖与盒身采用卡扣加定位槽的配合结构，既能够保证日常使用时盒盖闭合紧密，防止粉尘、溅水进入盒体内部，也可在检修时快速开启盒盖完成器件操作与线路维护，无需完全拆卸固定螺丝。盒盖表面预留了操作标识区域与散热通气结构，既能够清晰标注回路信息方便日常运维，也可保证盒内断路器工作时产生的热量能够及时散出，避免密闭空间内温度累积影响器件使用寿命。内部结构还预留了接地端子的安装位置，能够可靠完成盒体的接地连接，进一步提升用电安全等级，整体结构兼顾了安装便捷性、使用安全性与运维便利性，能够满足各类明装低压配电点位的断路器防护安装需求。
