三相大功率工业电动机结构设计

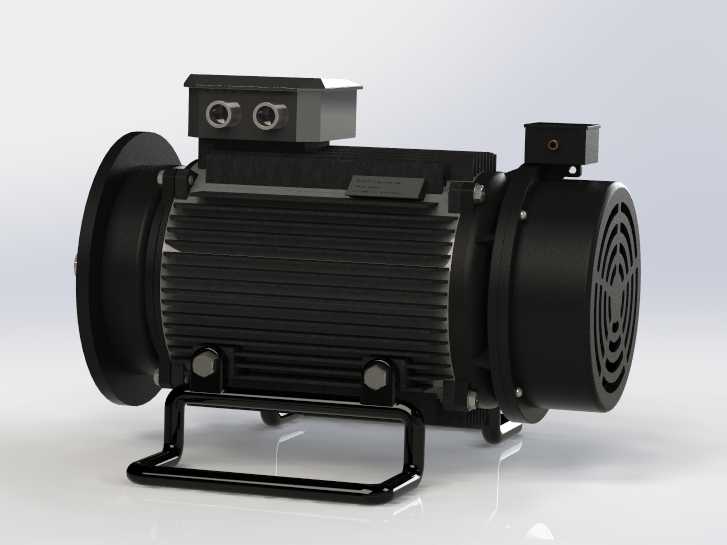

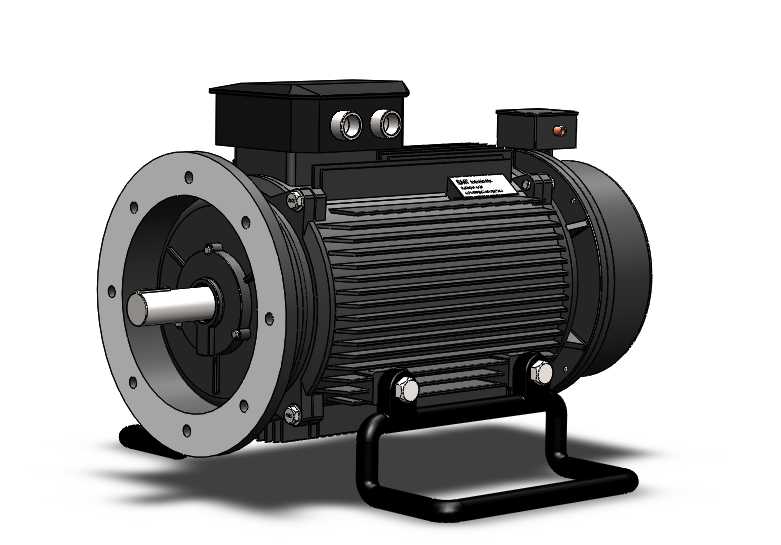

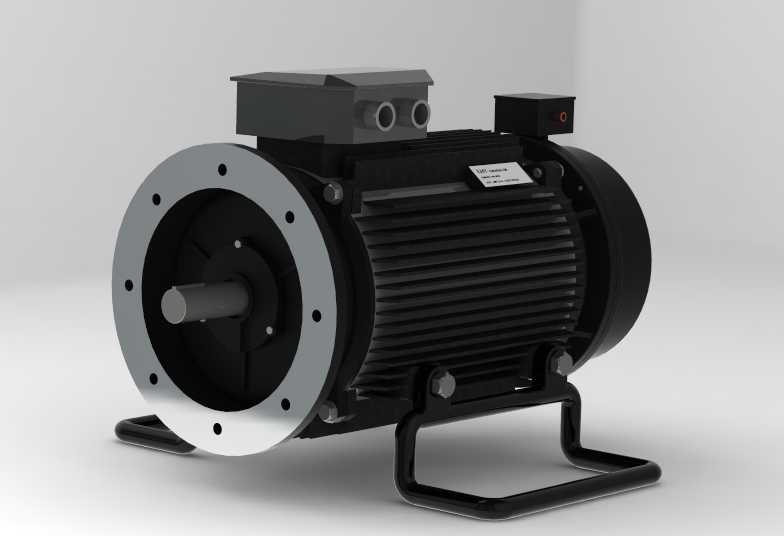

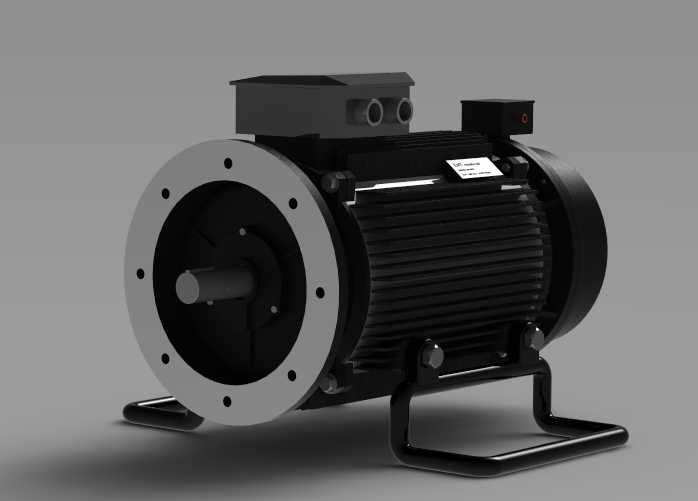

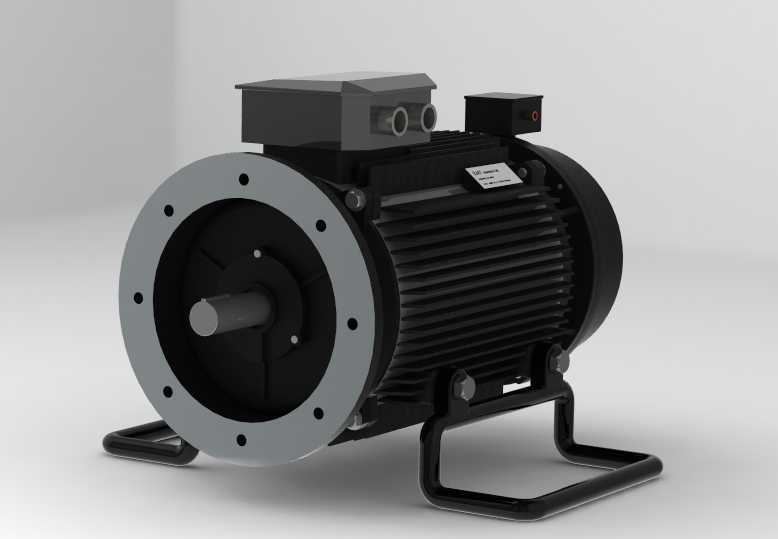

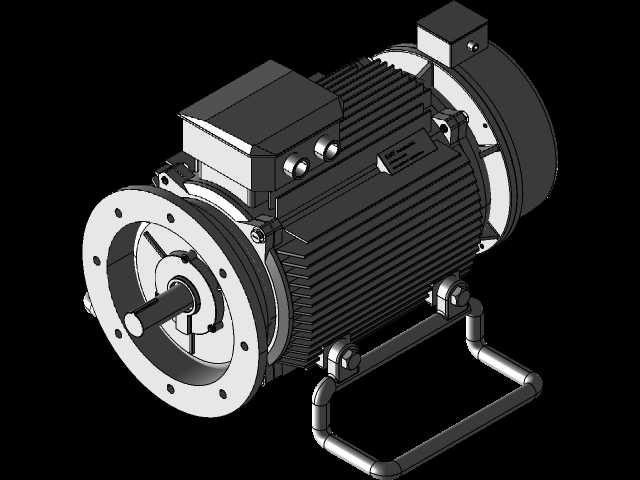

这款三相大功率电动机是工业传动系统的核心动力输出部件，广泛适配各类需要稳定动力输入的工业生产场景，在机床驱动、物料输送设备、泵类负载、风机系统、通用生产线传动等场景中都能承担核心动力供给职能，能够在常规工业厂房环境下长时间连续稳定运行，适配10kW-20kW功率区间的负载需求，覆盖多数中小型工业设备的动力输入要求。从实际用途来看，这款电动机可以直接对接带轮、联轴器等传动连接件，将电能转化为旋转机械能输出，为整套设备提供稳定的转速与扭矩输出，支撑设备完成既定的生产作业动作，其稳定的动力输出特性能够有效降低设备运行过程中的抖动与转速波动，提升整套生产设备的运行可靠性。在功能特性层面，这款电动机采用卧式底脚安装搭配前端法兰定位的双重安装结构，既可以通过底部支架完成卧式水平安装固定，也可以借助前端法兰面实现立式或者法兰对接式安装，适配不同设备的安装空间需求；机身外壳采用轴向散热筋结构设计，能够在电机运行过程中通过自然风冷或者附加风冷的方式快速带走绕组产生的热量，避免长时间高负载运行出现过热问题；顶部独立设计的接线盒预留了充足的接线空间，方便现场施工时完成三相电源的接线与固定，接线盒旁设置的状态指示部件可以直观反馈电机的通电运行状态，方便日常巡检时快速判断设备运行情况。在设计思路上，整个模型完全按照实物等比例尺寸绘制，轴伸端直径设定为50mm，匹配行业通用的轴径配合公差要求，能够直接适配标准规格的联轴器、带轮等传动配件，无需额外做轴径适配改造；前端法兰的安装孔位、底脚支架的安装孔间距都严格遵循通用工业电机的安装尺寸规范，确保模型对应的实物产品可以直接替换同功率段的常规标准电机，降低设备的改造成本与适配难度。从外形尺寸与安装边界来看，这款电机的整体外形紧凑，底脚支架采用弯折式钢结构设计，既保证了安装固定的结构强度，也合理控制了整机的占用空间，前端法兰的凸缘尺寸、轴伸长度都符合通用安装规范，在设备设计阶段可以直接参考该模型的尺寸预留安装空间，不需要额外调整设备的机架布局，能够有效缩短设备的设计研发周期，提升机械结构设计的匹配精度。
