创意异形外观移动硬盘三维结构设计

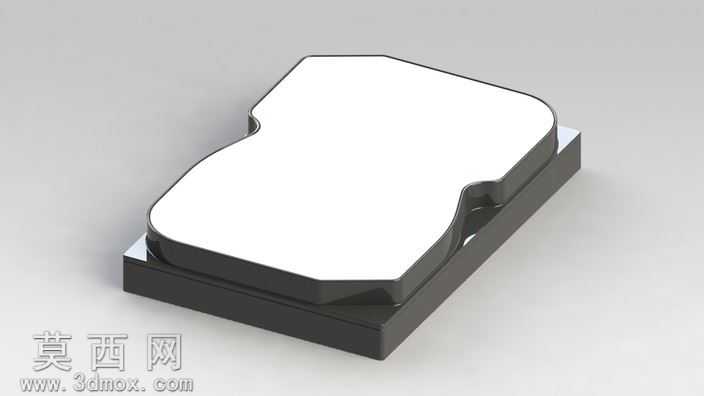

本作品为异形外观移动硬盘的三维设计模型，建模阶段采用SolidWorks软件完成全参数化构建，首先基于移动硬盘的内部核心部件尺寸约束，确定整体外轮廓的基础边界，先绘制上下壳体的二维草绘截面，针对非对称的异形曲面造型，通过样条曲线精准勾勒侧边的流畅过渡轮廓，保证曲线曲率连续无突兀拐点，再通过拉伸、放样、曲面缝合等特征命令生成实体主体，对上下壳体的合模位置做了0.2mm的公差预留，同时在壳体边角处添加了R1.5的圆角特征，既避免尖锐边角带来的使用磕碰风险，也提升了整体造型的柔和质感。材质渲染阶段，上壳主体采用高光亮面白色塑料材质，调整材质的反射率与粗糙度参数，模拟ABS高光注塑的表面效果，还原亮面材质在环境光下的自然反光层次；下壳底座采用深灰色磨砂金属材质，添加细微的颗粒质感模拟铝合金喷砂氧化的表面处理效果，通过不同材质的质感对比，强化产品的视觉层次。结构设计上，模型还原了移动硬盘的双层壳体套合结构，底座预留了内部电路板与存储盘片的安装腔体，腔体边缘设置了定位卡扣位，可实现上下壳体的无螺丝卡扣式装配，同时在壳体侧边预留了数据接口的安装缺口，保证整体结构的装配合理性。设计思路上打破了传统移动硬盘方正刻板的造型印象，采用贴合手部握持弧度的异形轮廓，让产品在握持使用时更贴合掌心曲线，提升手持携带的舒适度，同时非对称的造型也具备更强的视觉辨识度，区别于市面千篇一律的方正硬盘外观，在满足移动硬盘基础存储功能的结构需求前提下，兼顾了外观的个性化设计与使用的人体工学适配，整体模型特征完整，曲面过渡流畅，结构逻辑清晰，可用于数码产品外观方案展示、结构手板制作参考等场景。
