带5050灯珠的SMD贴片LED散热面板结构

这款SMD LED面板是面向工业照明、商用展示照明场景开发的发光组件，核心搭载5050规格SMD LED灯珠，单块面板集成5050颗灯珠，可实现大面域均匀出光，适配厂房高位照明、商超展柜背光、户外大型广告屏模组、工业设备状态指示面板等多类应用场景，能够在持续通电工况下提供稳定的高亮照明输出，避免传统照明组件亮度不均、局部光衰过快的问题。

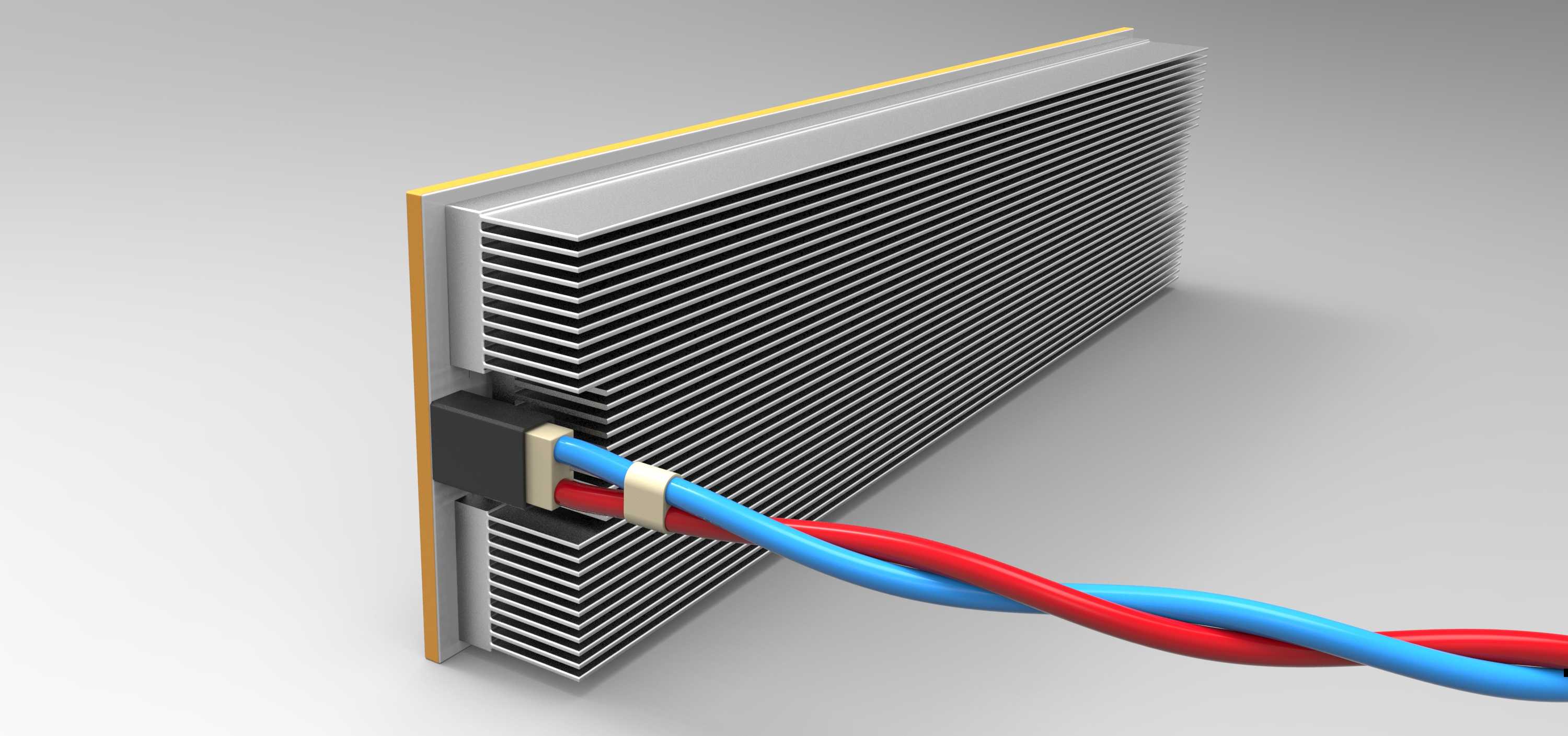

从产品功能特性来看，该面板采用一体化散热结构设计，背部集成密集平行排布的铝制散热鳍片，鳍片沿面板长度方向通长设置，相邻鳍片预留均匀通风间隙，可在自然对流或强制风冷条件下快速导出灯珠工作产生的热量，将灯珠结温控制在合理工作区间，大幅延长LED灯珠的使用寿命，减少长期使用后的光衰幅度。面板侧边预留标准接线位，采用红蓝双绞供电线接入，接线端通过卡扣式固定结构锁紧线缆，避免设备运行过程中拉扯线缆导致接线松脱、接触不良的问题，接线处做绝缘隔离处理，可适配低压直流供电场景，满足工业场景的用电安全要求。

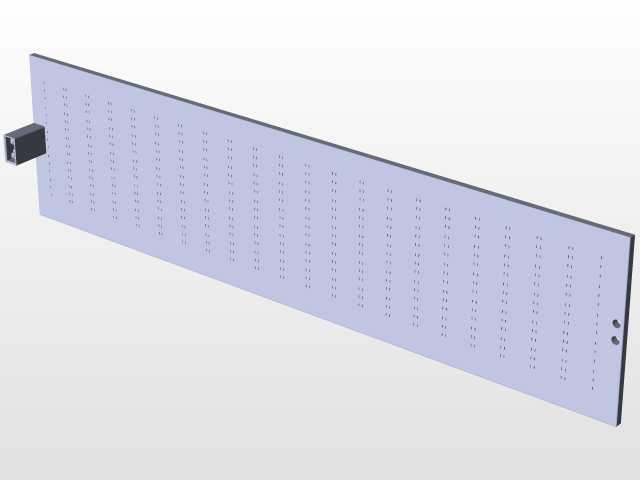

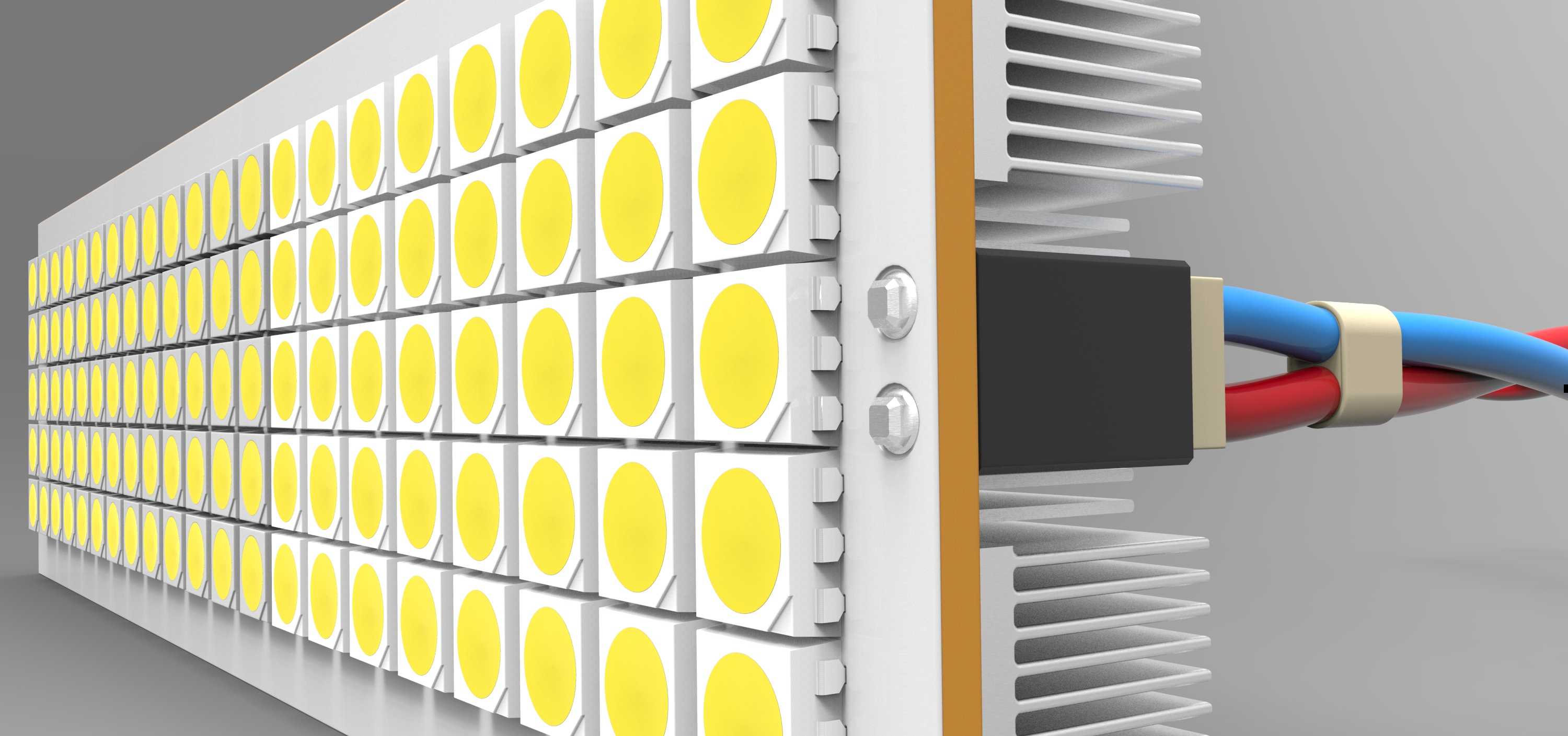

在设计思路层面，该结构优先平衡了发光密度与散热效率的关系，5050灯珠采用等间距矩阵排布，既保证单位面积的发光亮度满足高照度场景需求，又避免灯珠排布过密导致热量集中难以散出；散热鳍片的厚度、间距、高度经过热仿真优化，在控制整体重量的前提下最大化散热面积，鳍片与灯珠安装基板采用一体压合工艺，减少接触热阻，提升热传导效率。面板边缘做包边处理，既可以保护侧边的灯珠与线路不受磕碰损坏，也能作为安装定位的基准面，方便多块面板拼接组装成更大面积的发光面。

从安装边界来看，该面板整体为规则长方体结构，背部鳍片端面齐平，可直接贴合安装在设备金属壳体或专用安装支架上，安装时仅需在面板四角预留固定孔位即可完成锁紧，不需要额外定制复杂的安装工装；面板出线端预留足够的线缆弯折空间，接线时不需要过度弯折线缆即可完成接线操作，整体安装公差控制在合理范围，适配常规照明模组的通用安装尺寸，可直接替换同规格的传统LED面板组件，不需要对原有安装结构做大幅改动。
