航模用外转子直流无刷动力电机

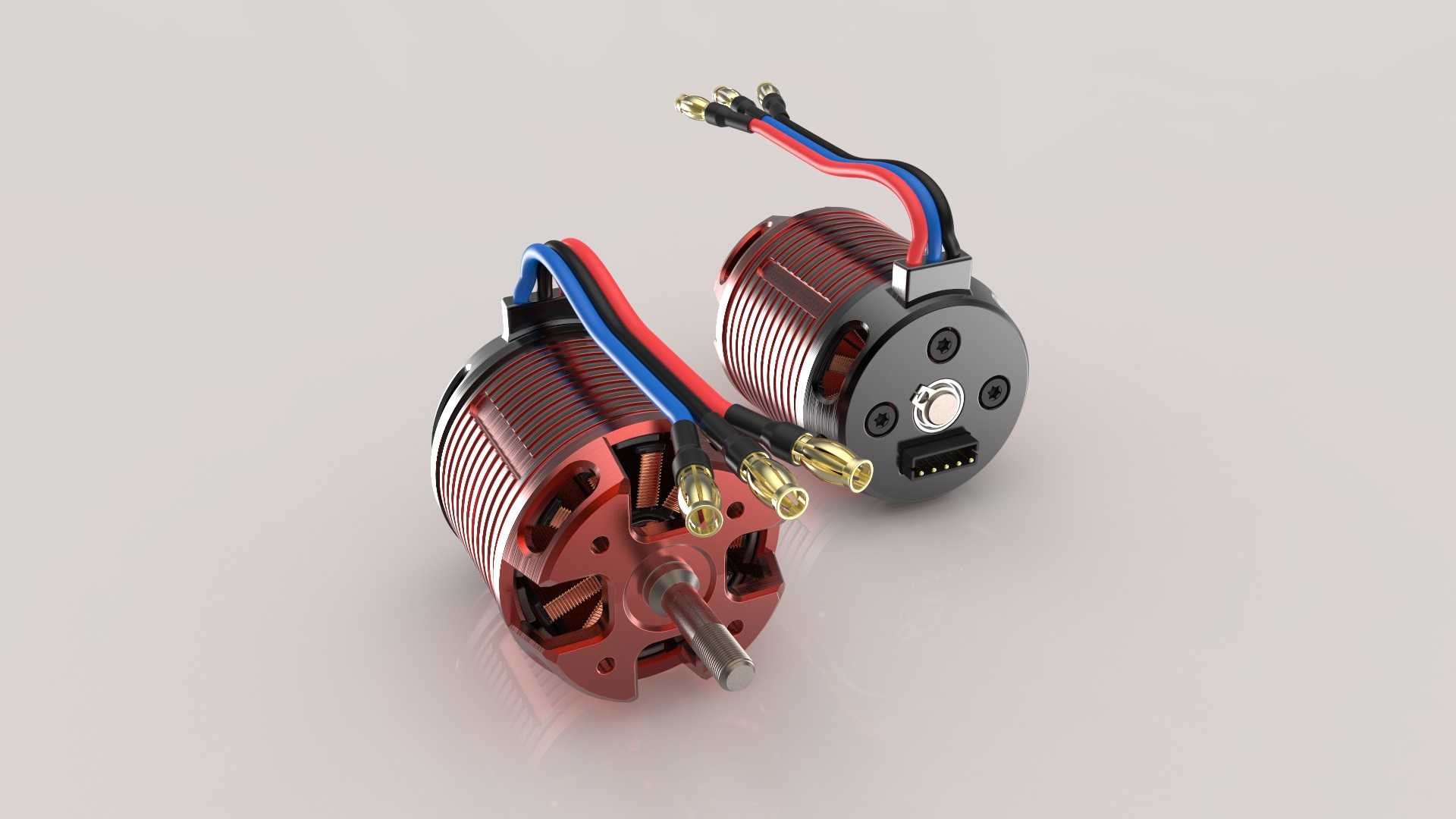

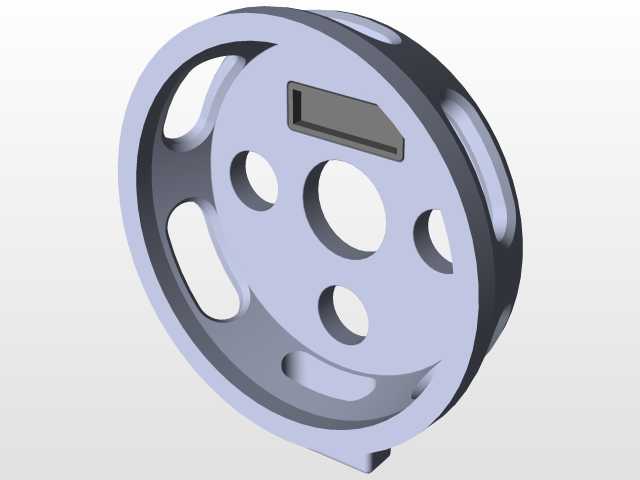

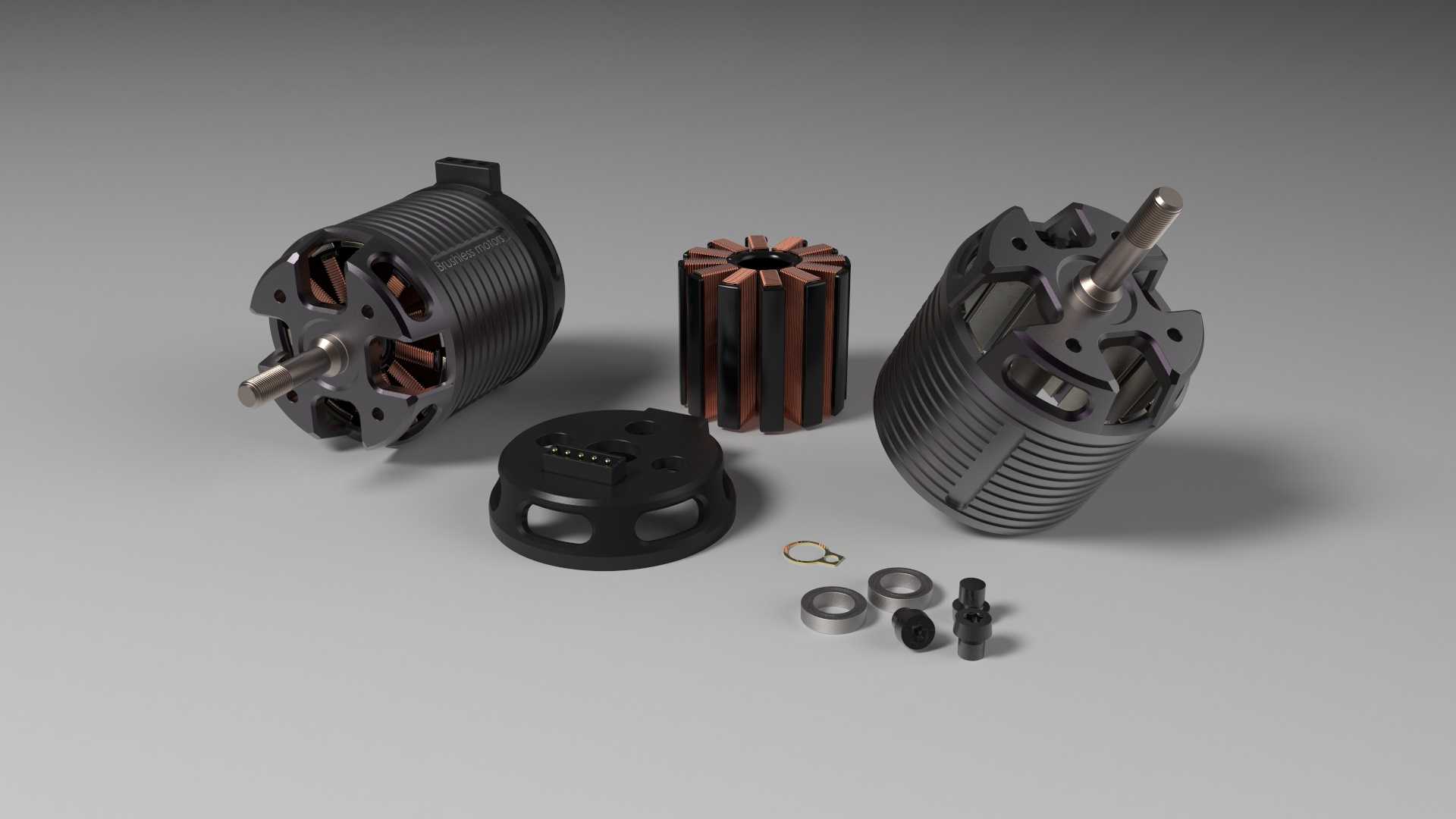

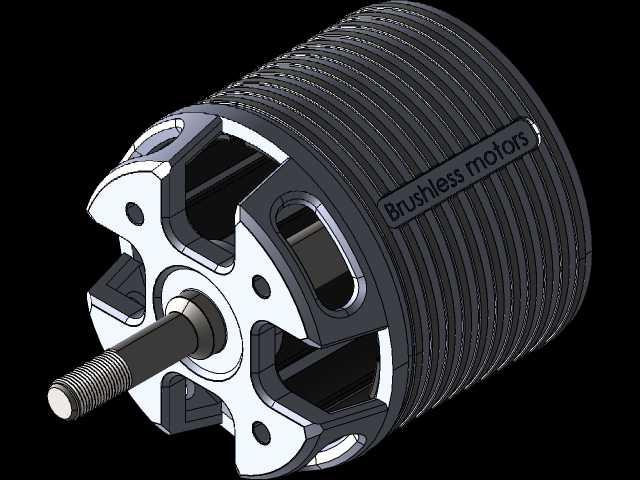

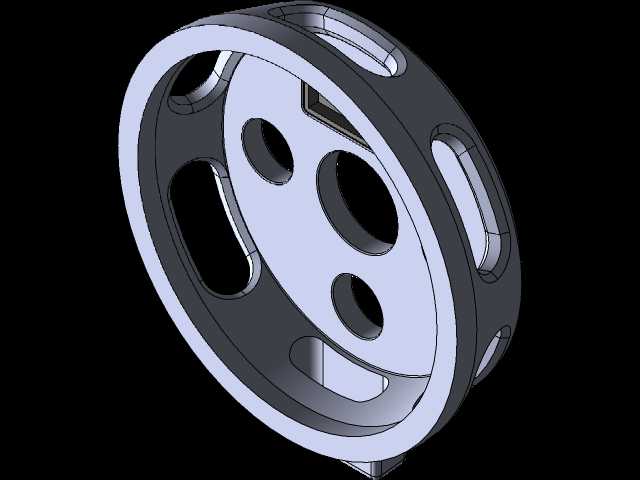

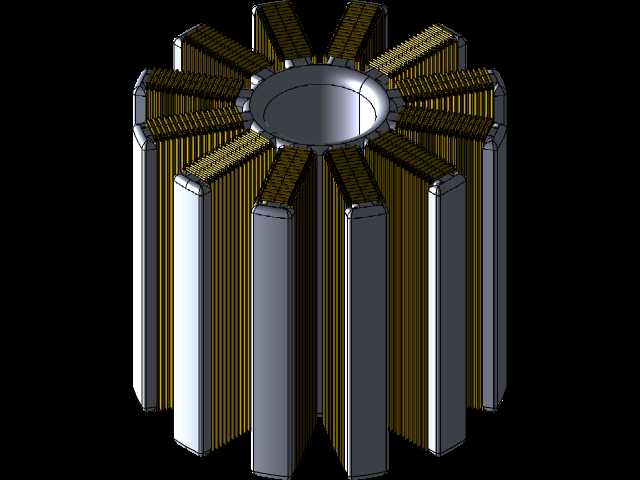

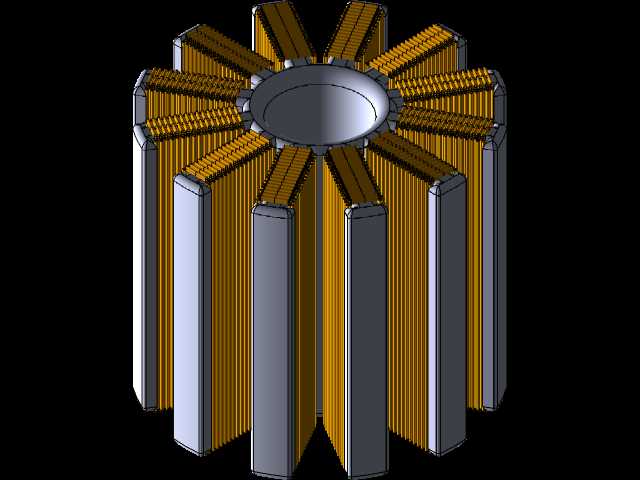

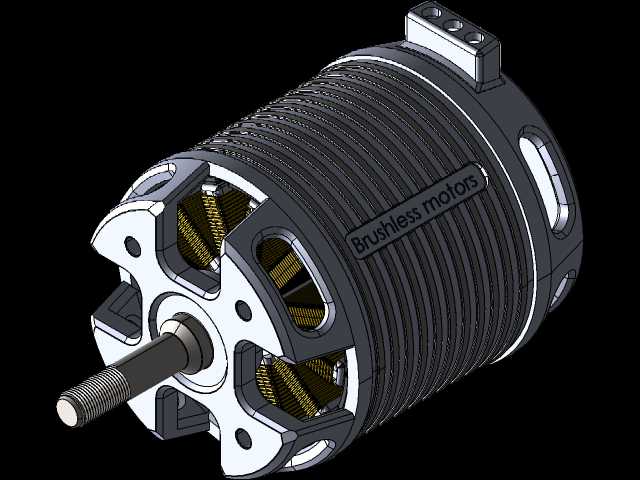

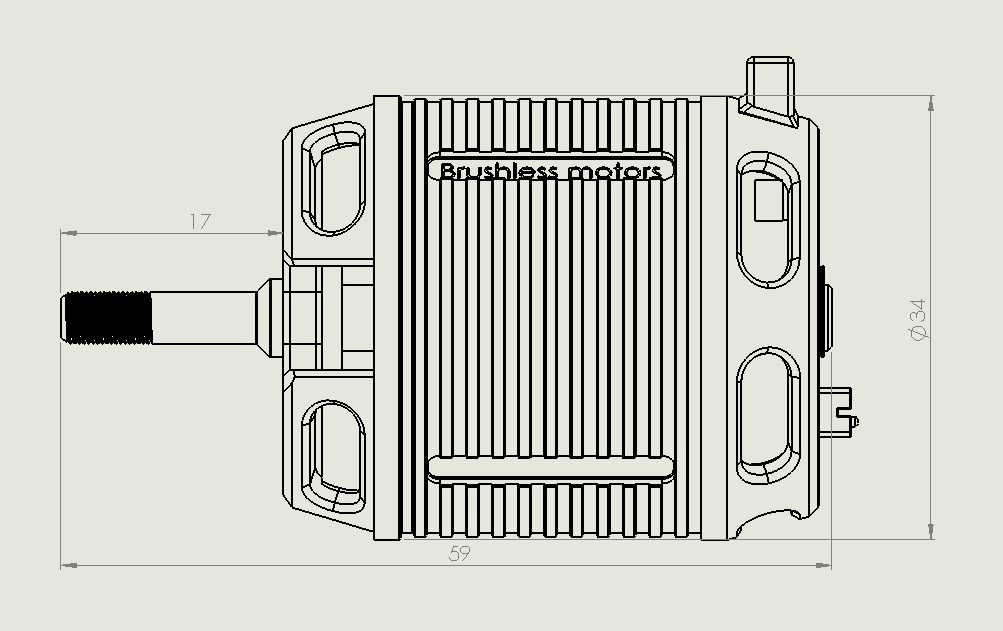

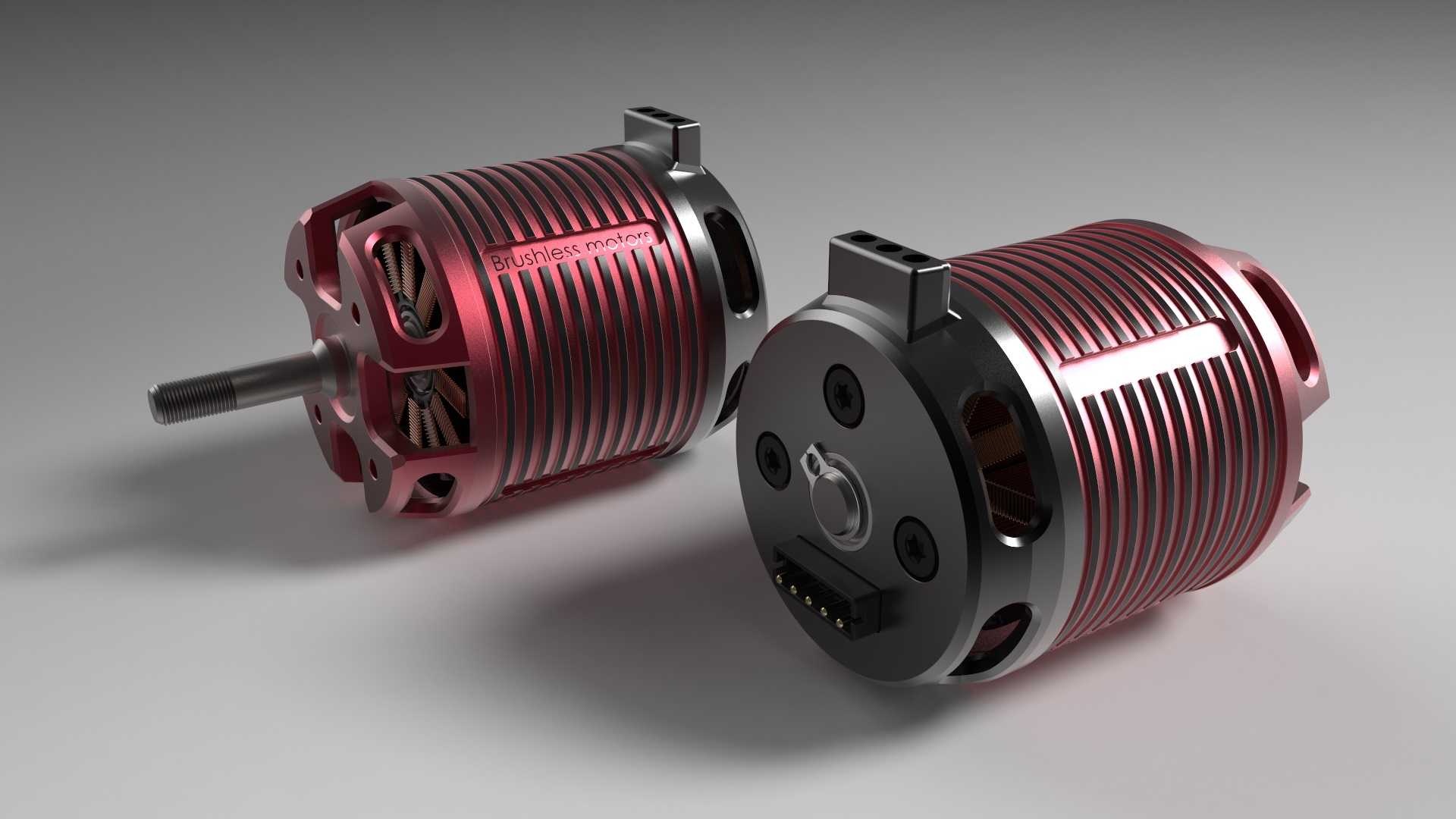

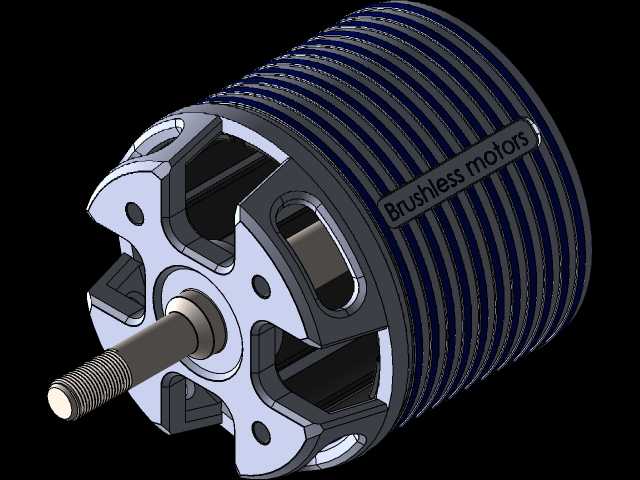

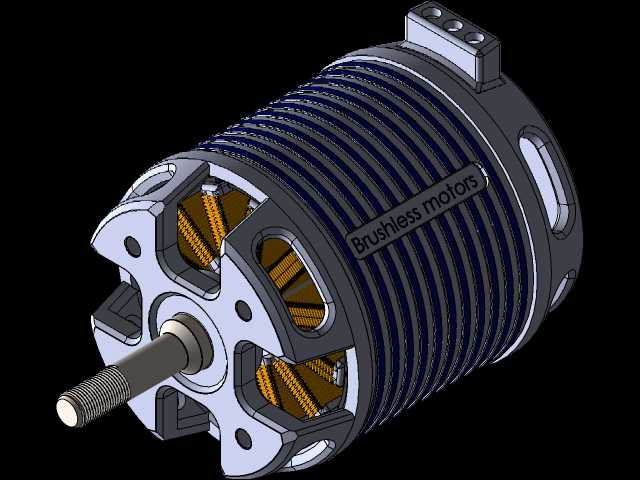

这款直流无刷电机主要面向小型无人飞行器、航模特技飞机、小型地面移动机器人等对动力密度、响应速度有较高要求的应用场景，作为核心动力输出部件，它承担着将电能转化为旋转机械能、驱动螺旋桨或行走机构的核心作用，相比传统有刷直流电机，它不存在碳刷磨损带来的寿命短板，也能规避换向火花带来的电磁干扰问题，更适合对可靠性、连续工作时长有要求的小型动力场景。从功能特性来看，这款电机采用外转子结构设计，转子外壳直接集成散热鳍片结构，运转过程中外壳随转轴同步旋转，能够带动周边空气形成定向气流，带走绕组通电产生的热量，无需额外加装散热风扇即可满足持续大电流输出的散热需求；定子部分采用集中式绕组排布，硅钢片叠压成型的定子铁芯能够有效降低涡流损耗，提升电能转化效率，出线端采用镀金香蕉插头作为动力接线端子，能够降低接触电阻，避免大电流工况下接插件发热氧化，尾部预留的信号接口可适配主流无刷电调，实现转速的精准闭环控制。在设计思路上，这款电机优先平衡了动力输出与自重控制，外壳采用高强度铝合金经精密车削加工成型，既保证了转子高速旋转时的结构强度，避免高转速下出现壳体形变、动平衡失准的问题，又尽可能压缩了非必要的结构重量，提升动力重量比；内部轴承采用双滚珠支承结构，前后端轴承分别对输出轴形成两点定位，能够承受螺旋桨旋转带来的径向拉力与小幅轴向载荷，降低长时间运转后的轴系旷量。从安装边界来看，电机前端盖预留了标准十字安装孔位，可适配主流航模、无人机的电机安装座尺寸，输出轴采用标准直径的淬火钢轴，可直接匹配市面常见的航模螺旋桨快装接头，出线长度预留了足够的布线冗余，能够适配不同机架的走线需求，安装时仅需保证安装面平面度公差在合理范围内，即可避免轴系偏磨带来的效率损失与振动问题。
