五相高精度步进电机结构设计

这款五相步进电机主要面向高精度工业传动场景设计，可广泛应用于精密数控机床进给轴、自动化点胶设备位移平台、电子元件贴装工位驱动、光学检测设备调焦机构、3D打印设备运动轴等对步距精度、运行平稳性有严苛要求的工业场景，能够在低速运行状态下提供稳定输出扭矩，避免普通两相步进电机常见的低速振动、步距误差累积问题，保障设备传动环节的定位精度与运行平顺性。

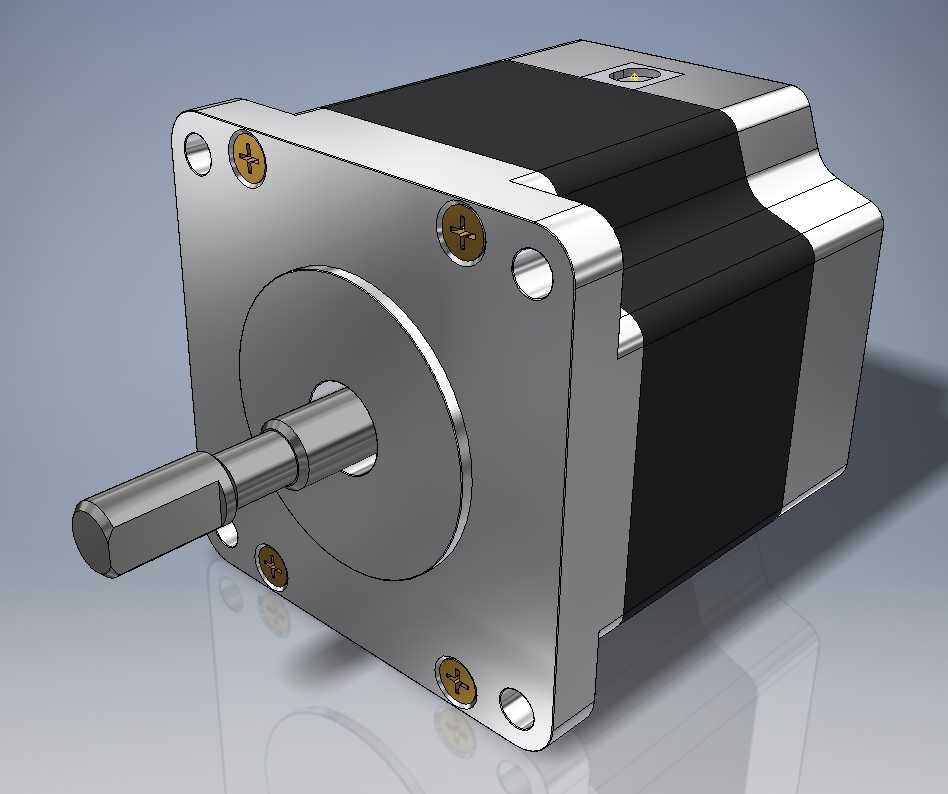

从功能特性来看，该款电机步距角为0.72度，相比常规两相1.8度步距角的步进电机，细分前的单步精度提升一倍以上，整步运行状态下即可实现更细腻的位移控制，配合对应驱动器的细分驱动功能，可满足微米级定位需求；电机本体采用方形安装法兰设计，法兰端预留四个对称分布的安装定位孔，输出轴为单伸式平轴结构，轴端做倒角处理便于配套联轴器、同步带轮等传动件的装配，安装时可直接通过法兰面与设备安装板贴合定位，无需额外设计复杂的转接固定结构，能够有效缩减设备传动单元的装配空间占用。

设计过程中优先考量了工业场景的长期运行可靠性，电机定子与转子的磁路结构经过优化，有效降低运行过程中的铁损与发热，适配长时间连续运行的工业工况；机身外壳采用金属端盖配合黑色阻燃绝缘机身包覆结构，既能够保障内部绕组的防护能力，也可通过金属端盖实现运行热量的快速散出；端盖固定螺丝采用沉头内六角结构，装配后螺丝端面不突出法兰安装面，避免安装时与设备面板产生干涉，输出轴根部设计有轴肩定位结构，可限制传动件的轴向装配位置，防止传动件装配过顶触碰端盖造成运行卡滞。

在安装边界设计上，法兰安装孔的位置度、输出轴与法兰面的垂直度、轴伸长度的公差都经过严格管控，能够直接适配市面上同规格安装尺寸的电机安装位，设备升级替换时无需修改原有安装结构即可直接装配；机身长度经过优化，在保障额定输出扭矩的前提下尽可能压缩轴向尺寸，便于在空间紧凑的自动化设备内部完成布局，出线端设置在机身尾部侧面，可根据设备布线需求调整出线方向，避免线缆与周边运动部件产生剐蹭。
