Adafruit单声道D类音频放大模块结构设计

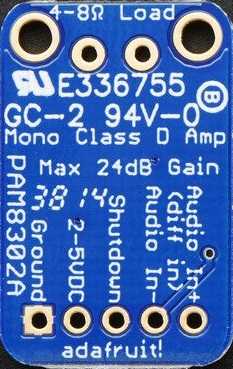

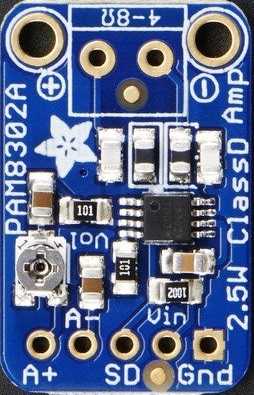

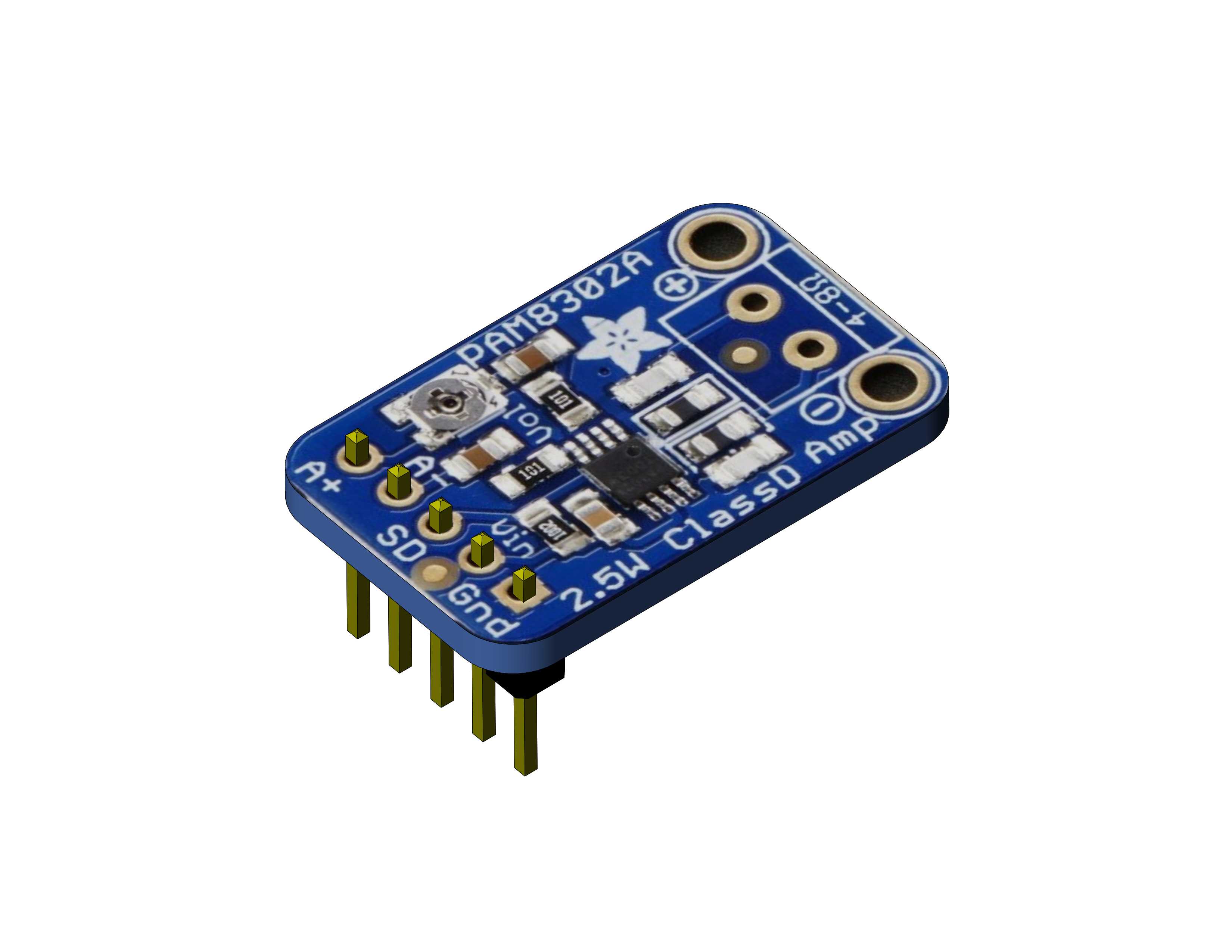

这款单声道D类音频放大模块，主要面向小型嵌入式音频场景设计，可广泛应用在便携式蓝牙音箱、桌面迷你音响、智能交互终端音频输出、小型语音播报设备、DIY电子制作项目当中，为低功率音频输出场景提供稳定的信号放大能力，解决主控芯片音频输出功率不足、无法直接驱动小功率扬声器的问题。模块核心采用PAM8302放大芯片，可实现2.5W的单声道音频功率输出，D类放大架构相比传统线性功放具备更高的转换效率，工作时发热更低，无需额外加装大面积散热结构即可长时间稳定运行，适配电池供电的便携设备低功耗需求。从设计思路来看，模块整体采用紧凑化布局，将输入滤波电容、增益调节元件、电源退耦元件全部集成在小型PCB板上，板载直插排针引脚，可直接插装在面包板或对应载板上，降低使用者的接线难度；板端预留两个对称的安装固定孔，可通过螺丝将模块牢固固定在设备壳体内部，避免设备震动导致引脚松脱；板上丝印清晰标注了电源、音频输入、音频输出的引脚定义，同时标注了输出极性标识，可避免使用者接线时出现极性反接的问题。外形尺寸方面，模块整体为小型矩形板状结构，板体边缘做了圆角处理，避免尖锐边角划伤线材或操作人员；排针引脚采用标准2.54mm间距设计，兼容通用面包板、杜邦线的连接规格，安装边界预留了足够的接线操作空间，固定孔位周边预留了螺丝头沉放空间，安装后螺丝不会突出板体表面剐蹭周边元件。模块的音频输入端可直接对接主控芯片的DAC音频输出引脚，输出端可直接适配4欧姆或8欧姆的小功率全频扬声器，外围无需额外搭配复杂的外围元件即可正常工作，板载的电位器可灵活调节输出增益大小，适配不同灵敏度的扬声器使用需求。在结构细节上，模块的元件排布充分考虑了信号走向，音频输入路径与功率输出路径做了物理分隔，减少大电流信号对小信号输入的干扰，降低输出底噪，提升音频回放的清晰度；电源输入端预留了滤波电容安装位，可有效滤除电源纹波，避免电源杂声串入音频通路。
