带接口开孔的钣金电子设备金属外壳

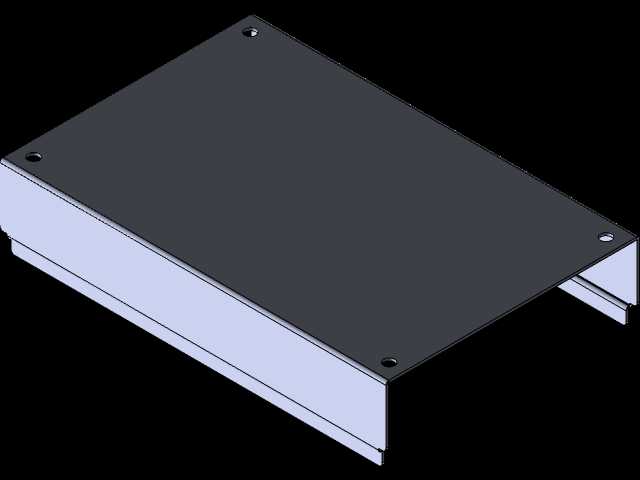

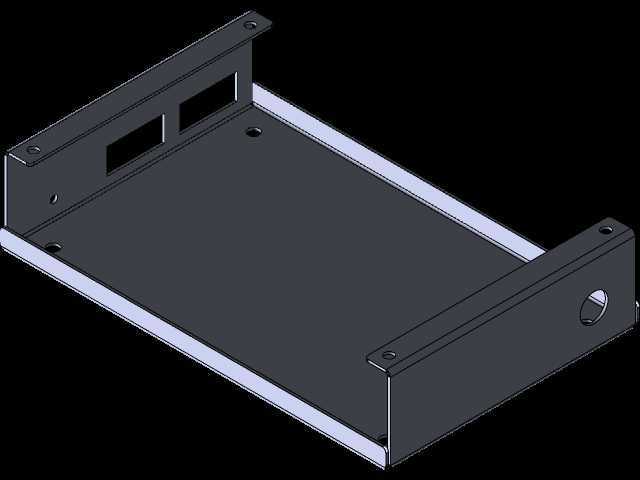

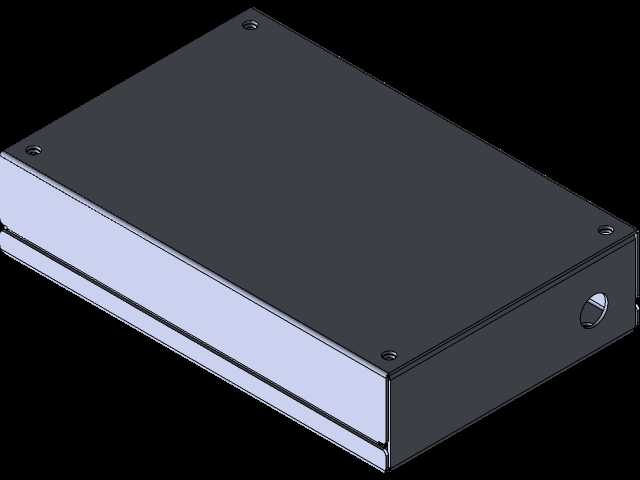

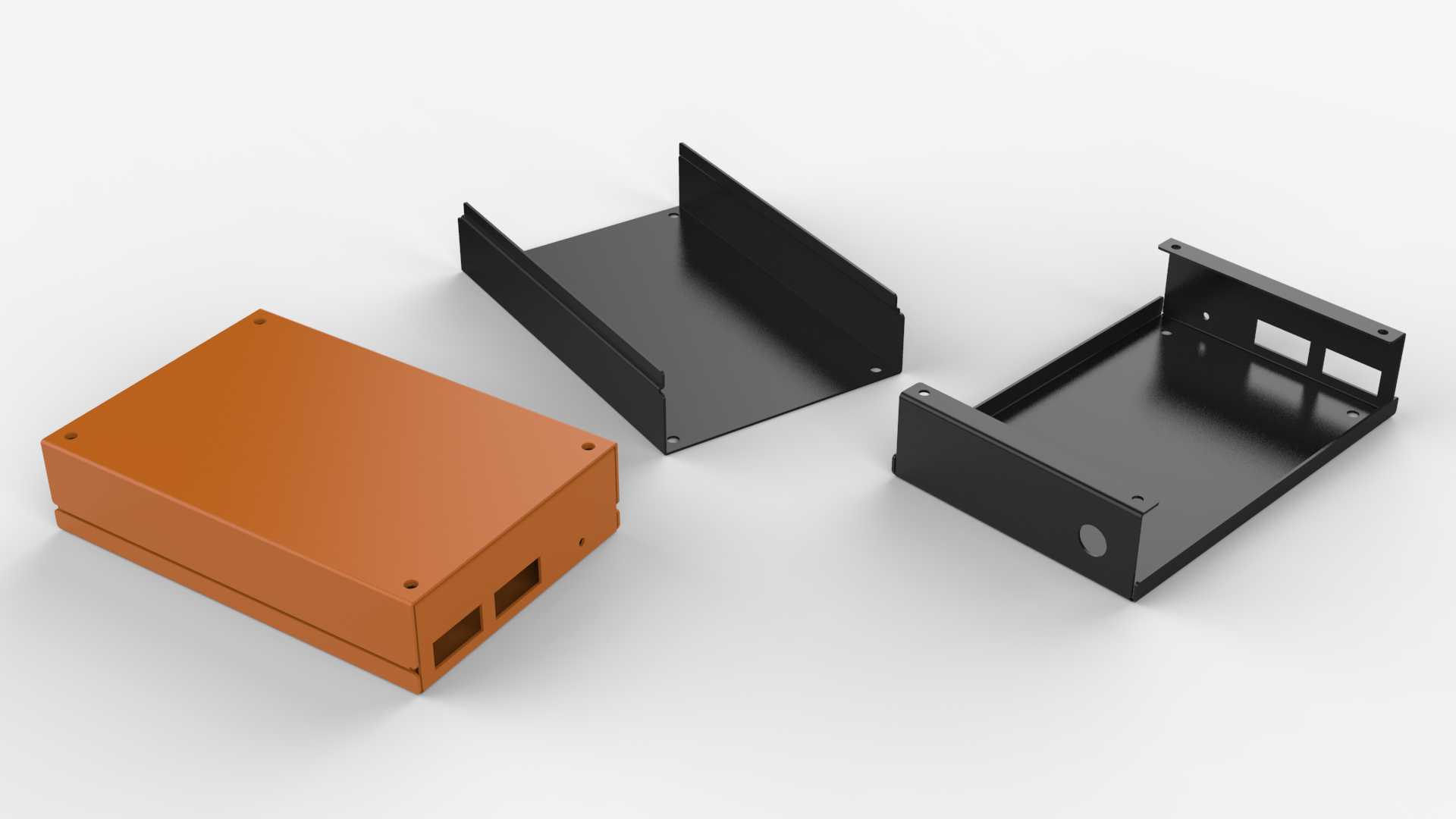

这款钣金材质的电子设备金属外壳，主要面向小型嵌入式电子控制、信号转换类设备的防护与安装需求，常见应用在工业现场信号采集模块、小型桌面式数据传输终端、嵌入式接口转换装置这类需要兼顾结构防护与接口外露操作的场景中，能够为内部的PCB电路板与电子元器件提供可靠的物理防护，隔绝外界灰尘、轻微磕碰对内部电路的影响，同时规整的外形也能适配桌面放置、小型机柜层板安装等多种部署场景。外壳整体采用分体式钣金弯折结构设计，分为上盖与下底座两个核心部分，上盖为平整的罩体结构，边缘做了弯折收边处理，既能够提升薄板结构的整体刚性，避免薄壁钣金出现受力变形的问题，也能让上下壳体的拼合缝隙更加规整，减少灰尘进入壳体内部的通道。下底座作为核心承载结构，预留了对应的安装固定点位，内部设置了四个带套筒垫片的安装螺柱，适配M3规格的固定螺栓，能够直接将PCB电路板固定在底座上，套筒垫片的设计可以避免螺栓锁附时压力过大损伤PCB板体，同时也能让电路板与壳体底部留出足够的安全间隙，避免电路板背面的焊点直接接触金属壳体造成短路风险。壳体的侧面精准预留了两个USB接口开孔、一个复位按钮开孔以及一个有线输入接口的开孔位置，所有开孔的位置与尺寸都匹配常规接口的安装公差，装配后接口能够完全外露，不影响外接线缆的插拔操作与复位按钮的按压使用。上下壳体的拼合位置采用M3x0.5规格的闭合钣金螺纹进行锁附固定，不需要额外加装压铆螺母，依靠钣金自身的攻丝结构就能实现可靠的连接，既简化了装配工序，也能保证多次拆装后依然有足够的锁附力。壳体整体的外形尺寸为104mm×68mm×23mm，属于紧凑型的小型设备外壳，占用空间极小，不管是放置在桌面作为独立设备使用，还是嵌入到小型设备内部作为功能模块的防护壳体，都不会占用过多的安装空间。壳体的边角都做了轻微的钝化处理，没有尖锐的毛边与棱角，在装配与日常使用过程中不会划伤操作人员，表面可以根据需求做阳极氧化、喷塑等不同的表面处理，适配不同设备的外观风格需求。整体结构设计充分考虑了钣金加工的工艺特性，所有弯折角度都符合常规钣金加工的工艺要求，不需要特殊的定制模具就能完成加工，生产制造成本更低，同时结构强度完全能够满足小型电子设备的日常使用需求，在保证防护性能的前提下尽可能压缩了壳体的整体厚度与重量。
