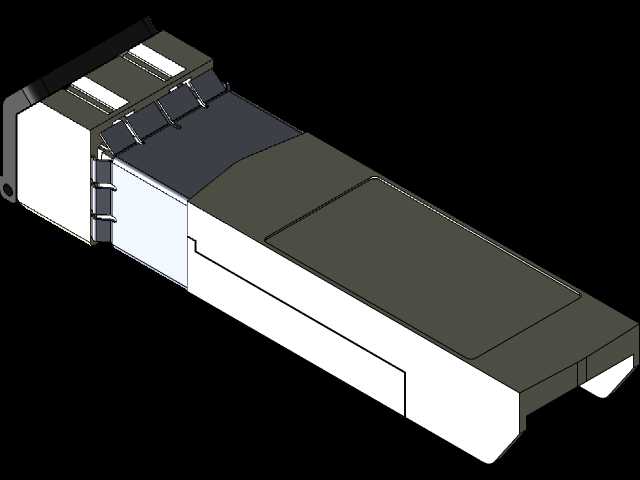

阿瓦戈AFBR-57R5AEZ光收发模块结构设计

这款光收发模块是光纤通讯链路中的核心转换部件，主要应用在数据中心交换机、服务器网卡、电信传输设备、工业以太网组网场景中，承担光电信号互转的核心功能，能够将设备端输出的电信号转换为光信号通过光纤向外传输，同时可将光纤传入的光信号转换为设备可识别的电信号，实现长距离、低损耗的高速数据传输。从实际使用场景来看，这类模块多采用热插拔结构设计，无需关停设备即可完成模块的更换与维护，能够大幅降低通讯系统的运维停机时长，适配数据中心不间断运行的使用需求。在功能特性设计上，模块内部集成了激光发射组件、光电探测接收组件、信号放大电路与金属屏蔽结构，金属外壳能够有效阻隔外界电磁干扰，保障高速信号传输的稳定性，前端的双LC光纤接口结构符合通用光纤连接标准，可适配常规单模、多模光纤跳线，后端的金手指接口完全匹配标准SFP插槽的引脚定义，无需额外转接即可直接安装到对应设备插槽中。设计过程中充分考虑了安装边界的适配性，整体外形严格遵循行业通用SFP封装尺寸规范，模块主体为长方体结构，前端接口处做了导向倒角设计，插拔过程中可自动对齐插槽定位结构，避免插针偏移损坏；外壳侧面设计有弹性卡扣结构，安装到位后可自动卡入插槽固定位，防止设备运行过程中受震动出现模块松脱的问题，卡扣同时集成了解锁拨片，维护时只需拨动拨片即可顺利拔出模块，操作便捷。外壳表面的标签区域预留了参数标识位，可标注模块的传输速率、波长、传输距离等核心参数，方便现场运维人员快速识别模块规格。模块整体的散热结构与外壳一体化设计，金属壳体可直接将内部电路工作产生的热量传导到设备插槽的散热结构上，保障长时间满负荷工作时的温度稳定，避免高温导致的信号漂移、传输误码问题。在结构细节上，模块内部的电路板与外壳之间设计有定位卡槽，组装时可快速对齐固定，避免组装偏差导致的接口对位不准，外壳接缝处做了贴合处理，可阻挡日常使用中的灰尘进入模块内部，降低灰尘堆积对光学组件性能的影响，适配机房、工业现场等多类使用环境的防护需求。
