高精度机用虎钳三维结构设计作品

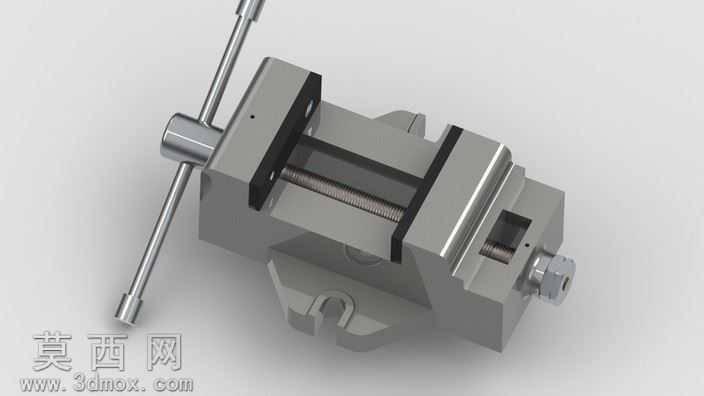

本作品为机用虎钳的三维参数化建模成果，建模过程严格遵循机械加工工装的实际生产尺寸规范，在三维建模环境中完成了全部零部件的特征构建与整体装配。建模阶段首先对虎钳的核心功能结构进行拆解，依次完成固定钳身、活动钳身、传动丝杠、夹紧块、操作手柄、底座定位结构等独立零件的建模：固定钳身采用拉伸加切除特征构建出导轨槽与安装基准面，保证与活动钳身的滑动配合精度；活动钳身通过镜像、倒角等特征还原出与钳身导轨匹配的滑动结构，同时预留出夹紧块的安装定位孔；传动丝杠采用螺旋扫描特征构建出精准的传动螺纹，与活动钳身内部的螺母副形成完整的螺旋传动结构，还原丝杠转动带动活动钳身平移的运动逻辑；操作手柄通过旋转、拉伸特征构建出杆身与两端施力端头的结构，还原手动操作的施力形态；底座部分构建出用于机床工作台固定的U型定位槽，还原虎钳在机床上的安装固定结构。装配阶段严格按照实际装配顺序添加配合约束，导轨面添加重合配合保证滑动顺畅无卡滞，丝杠添加同轴心与旋转配合还原其转动传动特性，所有夹紧块添加贴合约束保证夹持面的平行度，整体装配完成后可实现虎钳开合动作的运动仿真，验证传动结构的合理性。材质与渲染阶段，针对不同零部件的实际材质赋予对应材质属性：钳身、活动钳身等铸铁部件赋予哑光铸铁材质，调整粗糙度参数还原铸件的哑光金属质感；丝杠、操作手柄等钢制加工件赋予抛光钢材材质，添加轻微反射效果还原机加工零件的金属光泽；夹紧块部位赋予高硬度合金钢材质，突出其耐磨夹持的功能属性；底座安装面做轻微做旧质感处理，还原工装使用的真实质感。渲染阶段采用柔和的工业产品布光方案，主光源从斜上方投射突出虎钳的轮廓结构，辅助光源补光消除暗部死黑，添加柔和的环境反射提升金属材质的真实感，最终渲染效果清晰展现虎钳的整体结构、零件配合关系与功能形态，完整还原了机用虎钳作为机床加工工装的结构特点与功能特性，可用于机械结构教学、工装设计参考、产品展示等多个场景。
