机加工台用精密机用虎钳结构设计

在常规铣削、钻削、磨削等机加工工序里，工件的可靠装夹是保证加工精度的核心前提，这款机用虎钳正是针对中小尺寸金属工件的机台装夹需求设计的通用工装。从实际车间使用场景来看，它既可以适配立式铣床、钻床的工作台T型槽安装，也能固定在钳工台面上完成划线、锉削、攻丝等手工作业的工件夹持，覆盖了单件小批量加工、工装调试、教学实训等多类场景的装夹需求。

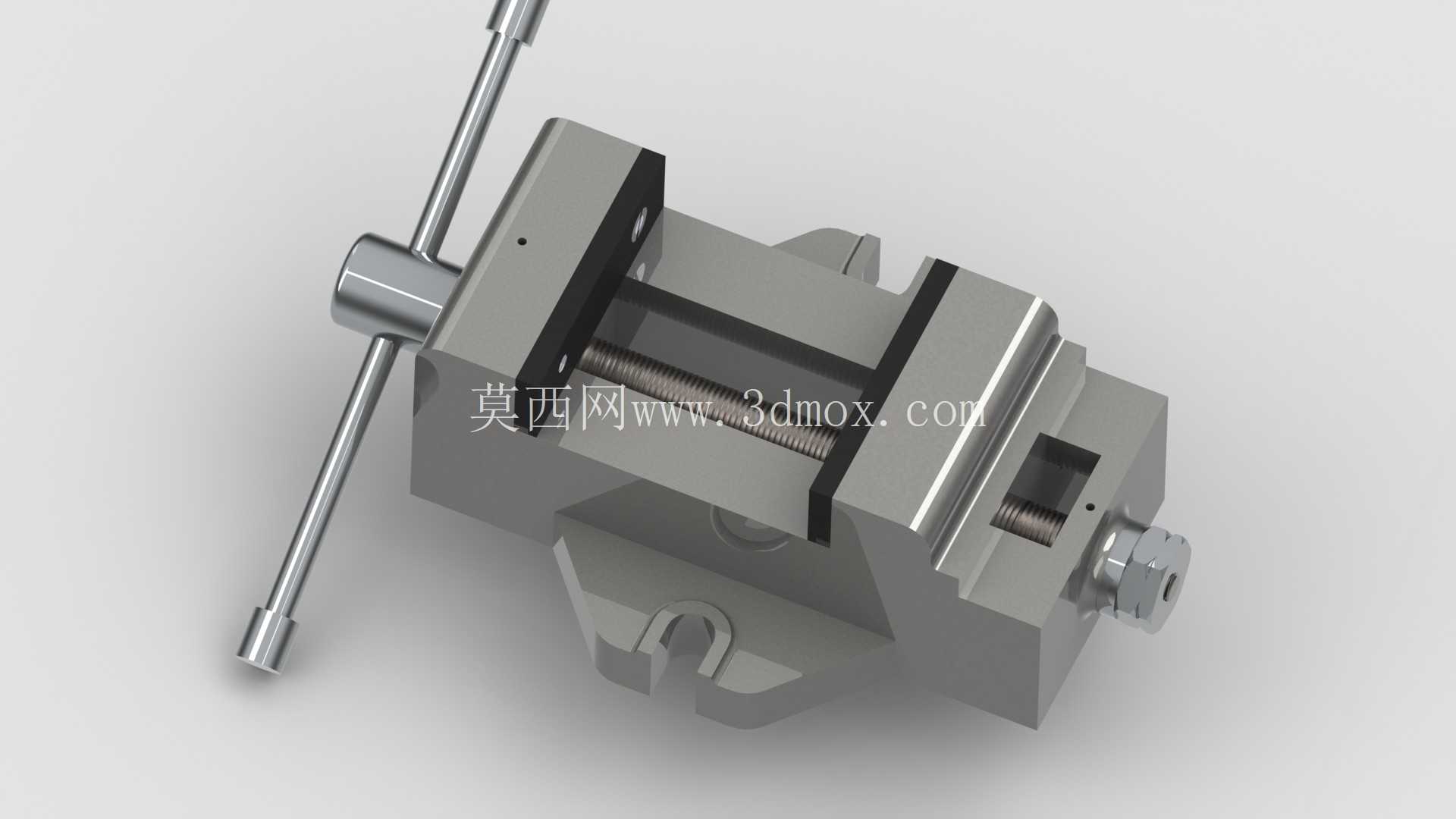

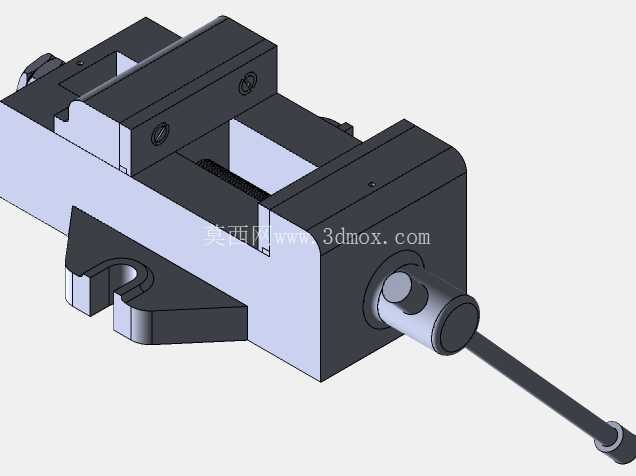

这款虎钳的核心功能是通过丝杠副传动实现活动钳身的直线往复运动，配合固定钳身的夹持面完成对工件的刚性夹紧。固定钳身与底座采用一体式铸铁结构设计，保证整体装夹刚性，避免夹紧受力时出现本体形变影响装夹精度；活动钳身与固定钳身的配合面采用精密研磨的导轨结构，间隙控制在0.02mm以内，保证活动钳身移动过程中无偏摆，夹持平行度稳定。夹持面设计有可拆卸的硬质钳口板，钳口板表面加工有交叉网纹，增大与工件接触面的摩擦力，防止大切削力下工件出现滑移；钳口板通过沉头螺钉固定，磨损后可快速更换，无需整体更换钳身，降低工装维护成本。

传动部分采用梯形丝杠传动，梯形螺纹的自锁特性可以保证夹紧后不会因切削振动出现松脱，丝杠端部配套的加力杆采用穿装式设计，可根据夹紧力需求调整力臂长度，针对硬质合金工件装夹时可通过加力杆获得足够的夹紧力，针对薄壁铝件、塑料件等易变形工件则可直接转动手柄控制夹紧力，避免夹伤工件表面。底座部分设计有对称的U型安装槽，可适配不同间距的工作台T型槽螺栓，安装时可根据加工需求调整虎钳的固定角度，U型槽的长度预留了足够的调整余量，可兼容多数常规机加工工作台的安装孔位。

从设计思路上，这款虎钳优先保证装夹刚性与重复装夹精度，整体结构没有多余的冗余设计，所有受力部件均经过受力校核：固定钳身的夹持根部做了加厚处理，承受最大夹紧力时的形变量控制在0.01mm以内；丝杠螺母采用耐磨铜合金材质，长期往复使用的磨损量远低于钢制螺母，延长工装的整体使用寿命。活动钳身与导轨的配合面设计有储油槽，日常维护时只需在储油槽内加注少量润滑脂即可保证移动顺畅，避免铁屑进入配合面造成卡滞。

外形尺寸方面，这款虎钳的钳口宽度适配100mm以内的工件夹持，最大开口距离可达120mm，可覆盖多数常规中小尺寸零件的装夹需求；整体高度控制在100mm以内，安装在机台工作台上不会占用过多的Z轴行程，保证加工刀具的有效行程足够。钳身两侧没有突出的多余结构，安装后不会与机床的行程限位、防护罩等部件产生干涉，底座的底面经过精磨处理，平面度达到0.01mm/100mm，安装后可保证钳身与工作台面的平行度，无需额外垫塞尺调整即可直接使用。

在实际使用中，这款虎钳的夹持精度可保证工件装夹后平行度在0.03mm以内，重复装夹的定位误差不超过0.02mm，完全满足普通铣削、钻削工序的精度要求；针对需要批量加工的小型零件，还可在钳口上加装定制的软钳口，加工出与零件外形匹配的型面，实现异形零件的快速定位装夹，大幅减少单件装夹的找正时间。整体结构拆解维护简单，日常使用中只需定期清理导轨面、丝杠上的铁屑，加注润滑油即可长期保持精度，适合机加工车间、模具维修工位、实训教学场地等多类场景长期使用。
