金属轮毂式传动鼓轮三维结构设计

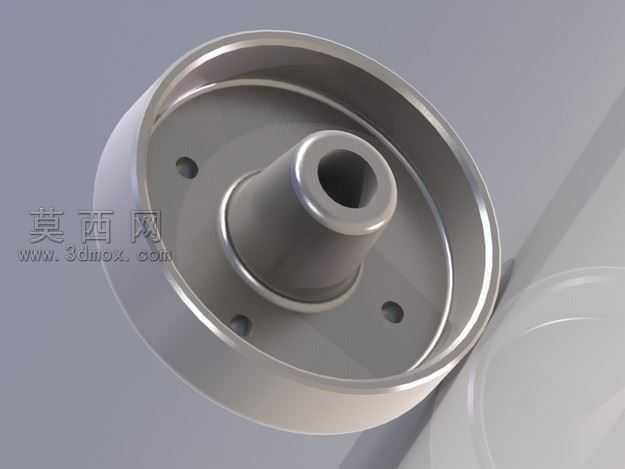

该鼓轮零件采用三维参数化建模方式完成整体结构设计，建模过程中以回转体特征作为基础构建逻辑，首先通过草图绘制轮体的轴向截面轮廓，利用旋转凸台特征生成轮体的基础基体，精准还原轮体的外圆轮廓、内凹腔体以及中心凸台的同轴结构，保证各回转面的同轴度公差符合机械传动零件的设计要求。在细节结构处理上，针对中心安装凸台的内孔特征，通过拉伸切除完成通孔结构设计，凸台外轮廓设置平滑过渡圆角，避免应力集中问题，提升零件装配后的受力性能；轮盘端面上的三个安装定位孔采用圆周阵列方式完成建模，确保孔位的角度等分精度，满足与配套连接件的装配定位需求，孔口位置同样设置微小倒角，去除加工毛刺的同时提升装配便利性。材质与渲染表现上，模型赋予哑光金属材质，模拟钢制零件经表面处理后的质感，通过环境光影的调整，清晰呈现轮体内腔的曲面过渡、凸台与轮盘的衔接结构，金属表面的细微反光效果还原了机械加工后的表面粗糙度特征，让整体渲染效果贴近真实工业零件的视觉表现。结构设计层面，该鼓轮采用外圈厚壁、内凹腔体的结构形式，在保证轮体整体结构强度的前提下，有效降低零件自身重量，中心凸台的加高设计适配传动轴的安装长度需求，轮盘与外圈的衔接处设置圆弧过渡，提升轮体承受径向载荷时的结构稳定性，端面安装孔的沉孔设计可让连接螺栓安装后不突出轮盘端面，避免运转过程中发生干涉。建模过程中对所有特征的尺寸进行参数化关联，可根据实际使用场景的载荷、安装尺寸需求快速调整轮体外径、内孔直径、安装孔位置等核心参数，适配不同的传动、导向使用场景，整体结构无冗余特征，符合机械零件的加工工艺要求，可直接用于后续的工程图生成、装配模拟以及加工工艺规划环节。
