精密机用虎钳完整装配结构设计

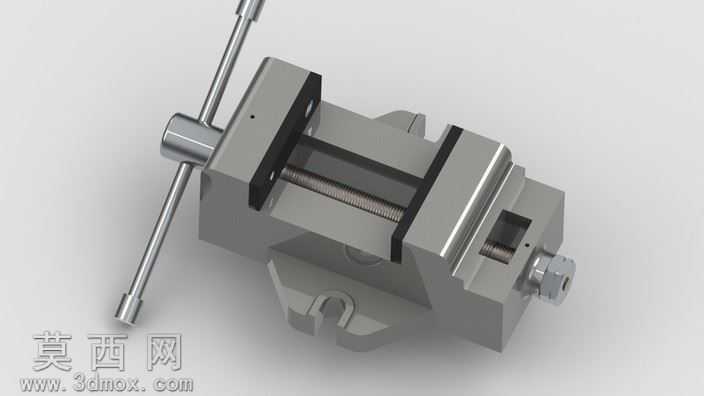

本作品为机用虎钳的完整三维装配模型，建模过程严格遵循机械加工工装的实际生产尺寸规范，从单个零件的特征绘制到整体装配约束均贴合实物的功能逻辑。建模阶段首先完成固定钳身的基体绘制，通过拉伸、切除、倒角等基础特征构建出钳身的导轨槽、安装孔、丝杠容纳腔等核心结构，保证基体的结构强度基准；随后依次完成活动钳身、丝杠、螺母、钳口板、固定螺栓、操作杆、底座转盘等所有零件的独立建模，每个零件的配合尺寸均预留合理的装配公差，避免出现干涉问题。装配过程采用自下而上的约束逻辑，首先将固定钳身设定为固定基准件，通过同轴约束、面重合约束将丝杠螺母副装配至钳身的容纳腔内，保证丝杠转动时可带动螺母做平稳的直线往复运动；再将活动钳身与螺母做刚性连接约束，匹配导轨面的滑动配合约束，确保活动钳身可沿钳身导轨做顺滑的平移运动，无卡顿或偏移问题；钳口板通过沉头螺栓约束固定在固定钳身与活动钳身的对应安装面，还原真实虎钳可更换钳口的结构设计；操作杆通过贯穿约束装配在丝杠端部的通孔内，还原手动施力转动丝杠的操作结构；底部的转盘底座通过旋转约束与固定钳身连接，还原虎钳可旋转调整夹持角度的实用功能。材质与渲染阶段，针对不同零件的实际材质赋予对应材质属性：钳身、活动钳身、底座等铸铁部件赋予灰铸铁材质，调整表面粗糙度参数还原铸件哑光磨砂的金属质感；丝杠、操作杆、紧固螺栓等钢制传动件赋予合金钢材质，添加轻微的金属反光效果，突出机加工零件的光洁表面；钳口板部分赋予淬火钢材质，表面添加细微的网格防滑纹理，还原钳口增大夹持摩擦力的设计细节。渲染采用柔和的工业产品展示光源，多角度投射光线避免结构阴影遮挡细节，清晰展现虎钳的内部传动结构与外部装配关系，整体模型完整还原了机用虎钳的夹紧、旋转调整、丝杠传动的全部功能结构，可用于机械原理演示、工装设计参考等场景。
