铸铁法兰连接90度弯头管件

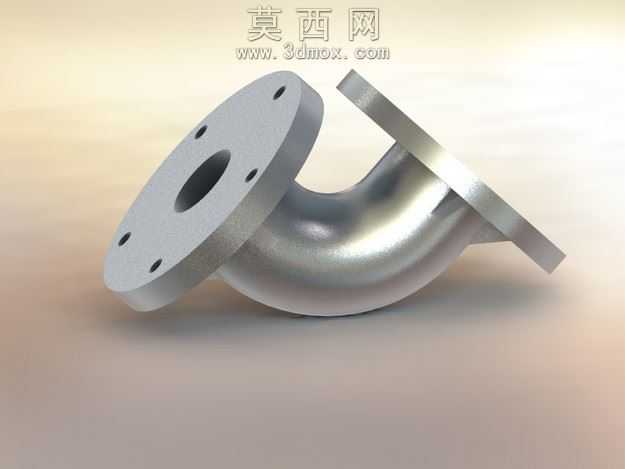

该作品为铸铁材质的法兰式90度弯头三维模型，建模阶段以管路系统的转向连接需求为核心设计依据，首先通过草图绘制弯头的中心流道轨迹，采用扫掠特征生成弯头主体的空心管壁结构，管壁厚度根据铸铁材料的承压标准设定，保证结构强度满足常规低压管路的使用要求。两端的法兰盘采用拉伸特征生成，法兰盘上的连接螺栓孔通过圆周阵列命令均匀排布，孔位间距、法兰盘厚度、密封面宽度均参照通用管路法兰的标准尺寸设计，同时在弯头与法兰的连接位置添加了三角形加强筋结构，通过筋特征命令生成，提升弯头与法兰衔接处的结构刚度，避免管路安装后受应力作用出现开裂问题。建模过程中对所有边角做了圆角过渡处理，既符合铸铁件的铸造工艺要求，避免铸造过程中出现应力集中导致的缺陷，也让模型外观更贴近实际工业铸件的形态。材质设置阶段选用铸铁材质球，调整材质的粗糙度、金属度参数，还原铸铁件表面哑光、带有细微铸造纹理的质感，法兰密封面位置单独设置略高的光泽度，模拟实际加工后密封面的平整光洁效果。渲染阶段采用柔和的侧上方布光方案，主光源打出模型的主体明暗层次，辅助光源补充暗部细节，避免法兰螺栓孔、加强筋位置出现死黑区域，背景选用浅渐变纯色，突出金属管件的厚重质感，同时清晰展现弯头的整体结构、两端法兰的连接结构以及加强筋的布局。该模型结构完整，尺寸符合通用工业管路配件的规范，可用于管路系统的装配模拟、工程演示以及相关五金配件的设计参考，完整还原了法兰弯头的所有结构细节，没有冗余的几何特征，模型拓扑结构规整，可直接导入各类三维装配场景使用。
