基于Arduino的超声波流量检测装置结构设计

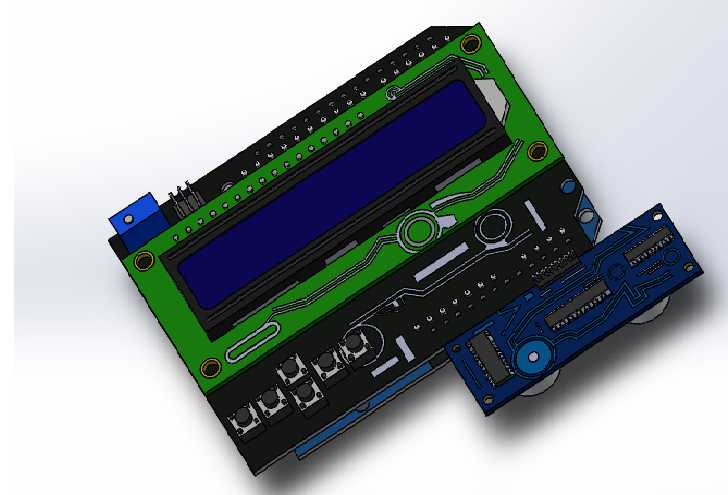

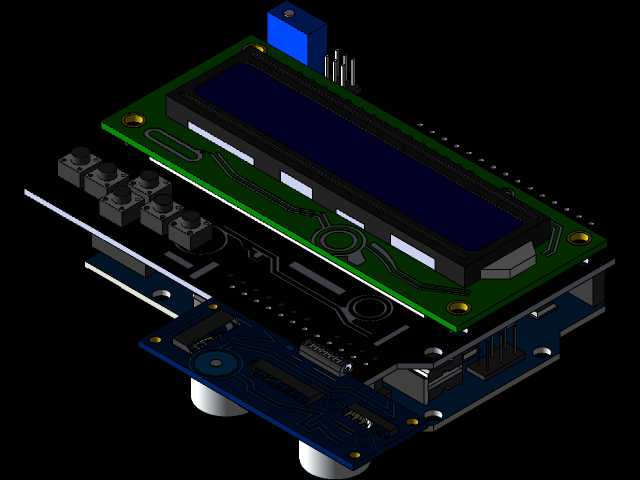

这款流量检测装置主要面向民用流体管路监测、小型实验台流体计量、家用净水设备流量统计、创客DIY流体测控项目等应用场景，能够实现管路内液体流量的实时采集、数据显示与基础信号输出，满足小流量场景下的低成本计量需求，可适配内径4mm到12mm的常规软质输水、输油管路，无需对原有管路做大规模改造即可完成加装。装置核心采用开源控制板作为运算核心，搭配超声波传感模块实现非接触式流量检测，相比传统叶轮式流量计，不存在机械转动部件磨损问题，长期使用稳定性更强，不会因为管路内杂质卡滞叶轮导致计量失准，同时对管路内流体的流阻影响极小，不会干扰原有管路的流体输送状态。整体结构采用层叠式拼装设计思路，底层为传感信号转接板，负责完成超声波换能器的信号调理与传输，中间层为核心控制板，搭载主控芯片与外围供电、通讯电路，顶层集成液晶显示模块与独立按键，可直接在装置本地查看实时流量、累计流量数据，通过按键完成计量参数校准、累计值清零等操作，层与层之间采用排针排母实现电气连接与结构固定，既保证了连接可靠性，也方便后期对功能模块进行替换升级。外形尺寸方面，装置整体长宽高控制在100mm×70mm×35mm范围内，安装边界预留了直径3mm的固定孔位，可通过M3螺丝直接固定在设备内壁或平面安装支架上，侧边预留了管路穿接空间与传感模块安装位，超声波换能器采用卡扣式结构固定在管路外壁，安装时只需将管路卡入对应卡槽即可完成对位，无需额外粘接固定，拆装维护十分便捷。电路部分的走线布局充分考虑了信号抗干扰需求，模拟信号采集线路与数字供电线路做了分层隔离，显示模块采用插接式安装，可根据使用需求更换不同尺寸的显示屏，侧边预留的扩展排针可外接蓝牙、WiFi模块实现流量数据的无线传输，方便接入物联网系统实现远程流量监测。装置顶部预留了独立的供电接口，支持5V直流供电，可直接适配常见的USB供电电源，无需专门配置高压供电模块，适配场景更加灵活，整体结构没有复杂的异形曲面，所有结构件均可通过常规的3D打印或激光切割方式加工制作，方便创客群体自行复刻制作，也可作为小型流体测控项目的原型验证载体，快速完成功能验证后再做针对性的结构优化。
