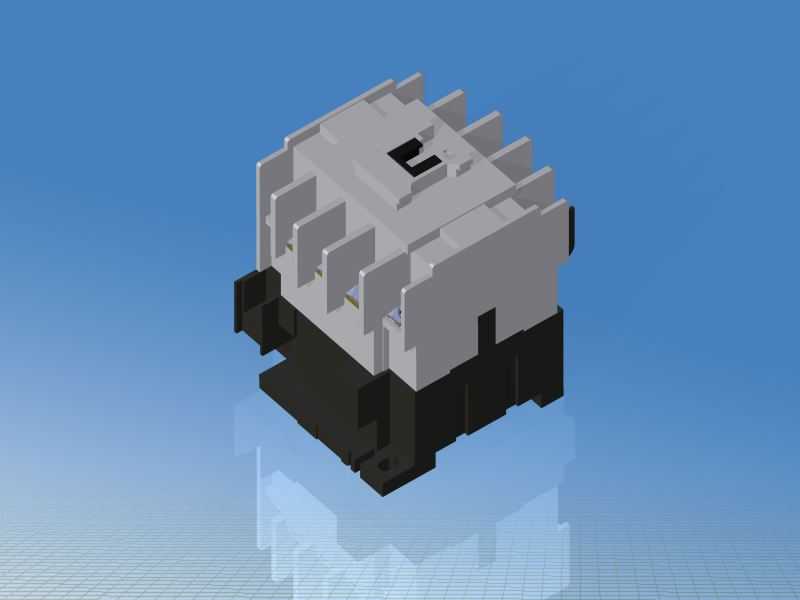

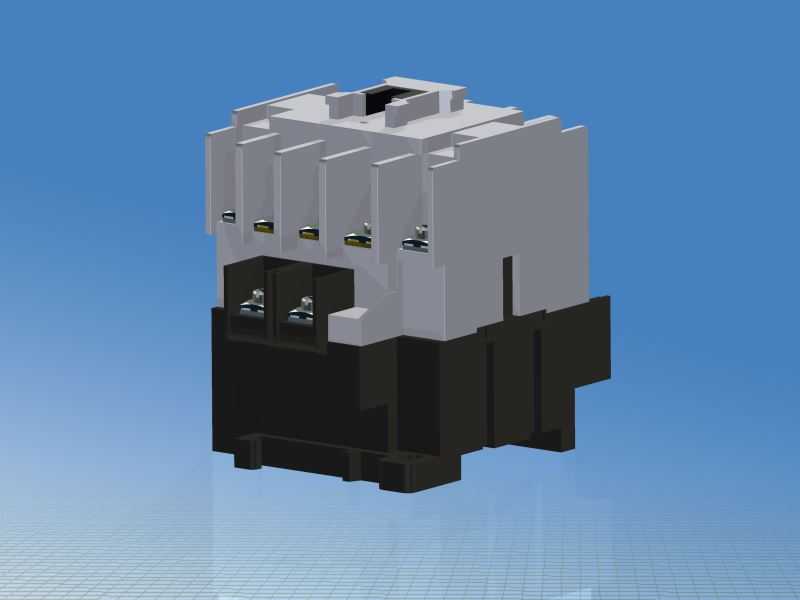

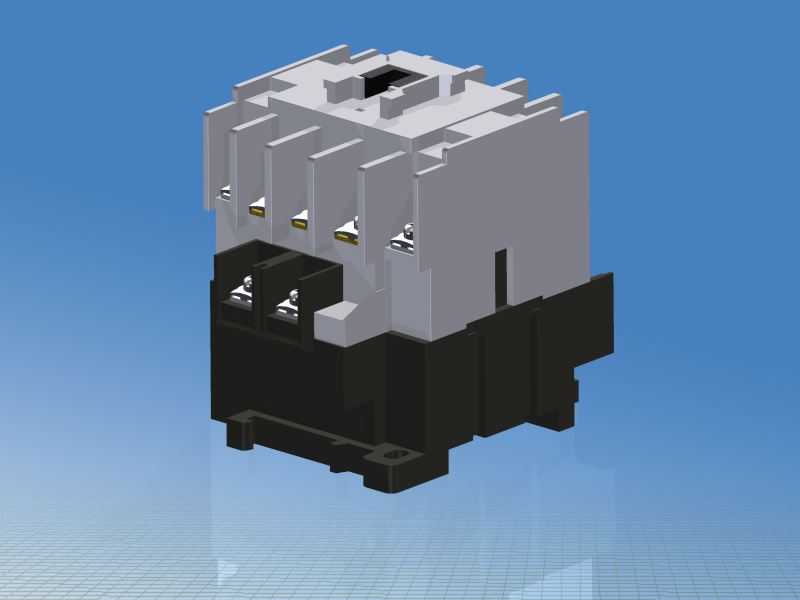

三菱S-N20电磁接触器三维结构设计

这款三菱S-N20电磁接触器是低压工控回路中常用的通断控制元件，主要应用于工业配电、机床控制、自动化生产线、电机启停回路等场景，承担着负载回路的频繁通断、小电流控制大电流的核心作用，可配合热继电器实现电机过载保护，也可搭配辅助触头组扩展信号反馈、联锁控制等功能，是工业电气柜内排布占比极高的基础控制元件。从实际用途来看，该款接触器额定工作电流适配20A等级的三相负载，可直接控制小功率三相异步电机的启停，也可用于照明回路、电容补偿回路的通断控制，依靠电磁吸合的原理实现主触点的快速闭合与分断，相比手动开关具备远程控制、失压保护的特性，能在回路电压异常跌落时自动切断负载，避免设备欠压运行引发的故障。从产品功能特性来看，该接触器采用上下分层的结构布局，上部为触头系统，包含三对主触头与可扩展的辅助触头安装位，主触头采用银合金触点材质，具备耐电弧烧蚀、接触电阻低的特点，能承受频繁启停带来的触点冲击；下部为电磁驱动系统，包含线圈、静铁芯、动铁芯与反力弹簧，线圈得电后产生电磁吸力带动动铁芯动作，同步驱动上部触头系统完成闭合，线圈失电后依靠反力弹簧的弹力快速复位分断，有效缩短燃弧时间，延长触点使用寿命。在设计思路上，这款模型完整还原了实物的结构细节：外壳采用阻燃工程塑料的分块拼接结构，既保证了电气绝缘性能，也便于内部组件的装配与后期维护；主触头区域设置了独立的灭弧室结构，可在分断大电流时快速切割、冷却电弧，避免电弧短路引发的相间故障；底部设置了标准导轨安装卡扣，适配行业通用的35mmDIN导轨安装方式，无需额外打孔即可快速固定在电气柜安装轨上，同时也预留了螺丝固定孔位，满足不同安装场景的固定需求。从外形尺寸与安装边界来看，该接触器整体为方正的梯台造型，上部触头区域宽度略大于下部电磁机构，整体宽度适配多台接触器并排密集安装的柜内排布需求，进出线端子的间距满足常规接线端子的操作空间，不会出现相邻回路接线干涉的问题；安装时需预留上部接线操作空间与下部散热间隙，避免多台设备紧密排布导致的线圈散热不良问题，同时主回路进线端与出线端的高度差设计，也能减少接线时的线缆弯折角度，提升柜内布线的规整度。
