开式铸模表面预处理自动旋转网格工装

　　在砂型铸造、金属型重力铸造的生产流程中，铸模型腔表面的预处理工序一直是影响铸件表面质量的关键环节，传统作业模式下，工人需要手动将开式铸模搬运至刷涂工位，手动调整模具角度完成脱模剂、防护涂料的刷涂作业，不仅劳动强度大，模具摆放角度偏差还容易导致涂料堆积、漏涂等问题，直接造成后续铸件出现粘砂、表面气孔等缺陷。这款自动旋转网格工装正是针对该工序痛点开发的专用作业设备，主要布置在铸造车间的模具预处理工段，衔接模具冷却工位与刷涂工位，适配中小型开式铸模的表面预处理作业需求。设备主体采用方管焊接框架结构，底部配置可调式支撑脚杯，可直接安装在车间硬化地面上，无需额外预埋固定件，整体安装占地长度约2.2米，宽度约1.6米，

　　作业面高度与车间常规铸模输送辊道高度齐平，可直接对接现有生产线的输送系统，减少模具转运的辅助时间。设备中部的输送段采用密集镀锌辊筒组成网格状承载面，辊筒间距控制在50mm以内，既可以保证不同尺寸规格的开式铸模平稳放置，不会出现卡模、掉落问题，又能让刷涂过程中滴落的多余涂料直接从辊筒间隙下落，避免涂料在承载面堆积干结影响后续输送。输送段两侧对称布置四组可调节定位夹紧机构，夹紧块采用聚氨酯包覆材质，接触模具时不会损伤铸模的分型面，夹紧行程可通过侧边的调节螺杆手动调整，适配宽度在400mm到1200mm之间的各类开式铸模，当模具输送至作业工位后，两侧夹紧机构自动对中锁紧，保证模具中心与设备旋转中心重合，避免旋转过程中出现偏载晃动。

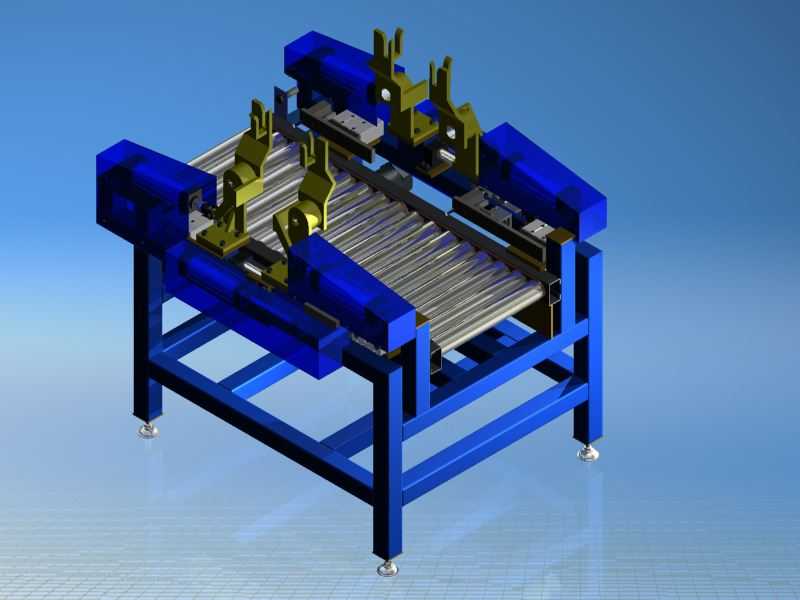

　　设备两端的蓝色箱体为旋转驱动与传动组件的防护壳体，内部集成了伺服驱动电机、蜗轮蜗杆减速机构与角度编码器，可带动整个承载辊道段在0到90度范围内平稳旋转，旋转速度可根据刷涂工艺要求无级调节，角度控制精度可达±0.5度，作业时可根据模具型腔的结构特点，将模具旋转至最适合刷涂的倾斜角度，让涂料可以均匀覆盖型腔表面，减少涂料流挂问题。在设计过程中，充分考虑了铸造车间的多粉尘、涂料滴落的恶劣工况，所有旋转轴承部位都配置了双层防尘密封圈，驱动组件的防护壳体达到IP54防护等级，可有效阻挡粉尘、涂料飞溅进入传动部件，延长设备维护周期。辊筒表面做了镀锌钝化处理，可耐受铸造涂料的弱腐蚀，日常清理仅需用高压气枪吹扫即可去除表面残留的涂料结块。

　　设备的气动管路与线缆全部布置在框架内部的走线槽内，避免外露被工件剐蹭或者涂料腐蚀。从实际使用场景来看，该设备可替代传统的人工翻转、定位作业，单工位可减少2名辅助作业人员，模具预处理的作业效率提升40%以上，同时因为模具角度可控，涂料的利用率可提升15%左右，还能避免人工搬运模具过程中出现的模具磕碰损伤、人员砸伤等安全隐患。在结构建模阶段，对整个框架做了有限元受力校核，当承载1.5吨重的铸模做旋转动作时，框架的最大变形量控制在0.2mm以内，完全满足长期重载作业的刚度要求，底部脚杯的调节行程可达80mm，可适应车间地面不平整的安装条件，保证设备运行时的水平度。夹紧机构的安装座采用腰型孔设计，可根据不同模具的定位基准调整夹紧点位置，适配不同结构的开式铸模作业需求，无需更换专用夹具，缩短换型调整时间。
