气动三联件气源处理空气调节器

　　在气动自动化生产线、车间气动工具供气回路、轻工包装设备气路、机床气动夹紧系统这类场景里，气源输出的压缩空气往往携带冷凝水、金属锈屑、管路积尘以及空压机带出的润滑油雾，这些杂质一旦进入气缸、电磁阀、气动马达这类精密气动执行元件，会造成密封件磨损、阀口卡滞、执行元件动作迟滞甚至直接报废，因此气源处理单元是所有气动系统不可或缺的前端部件，本次呈现的空气调节器正是这类集成式气源处理组件。

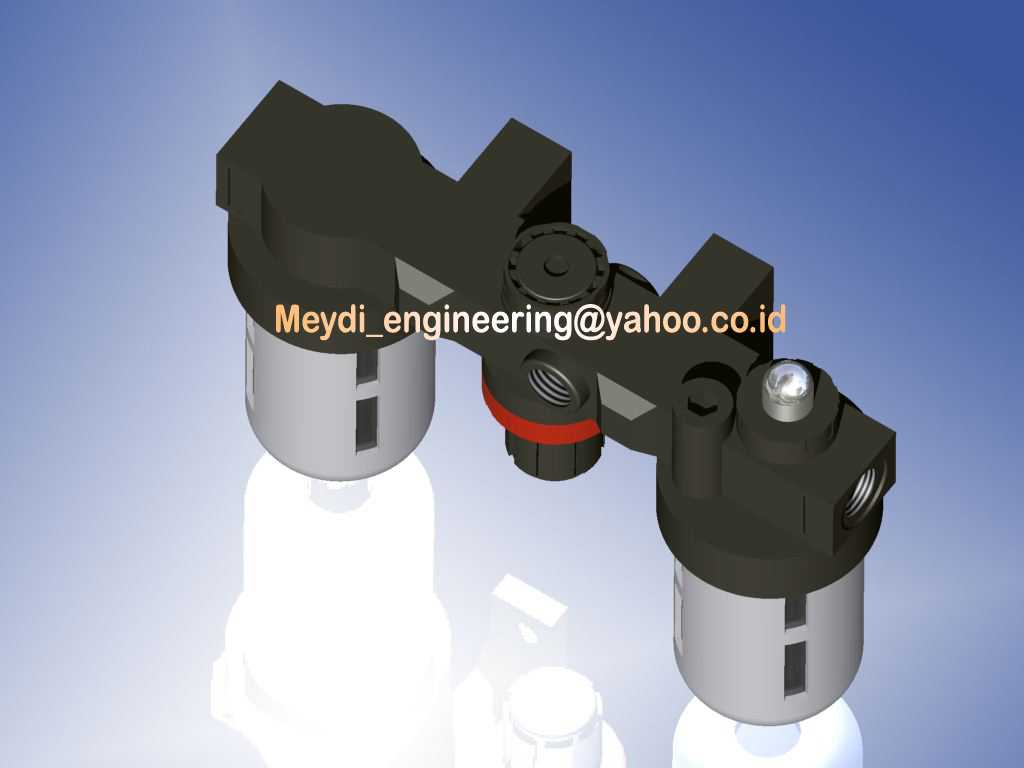

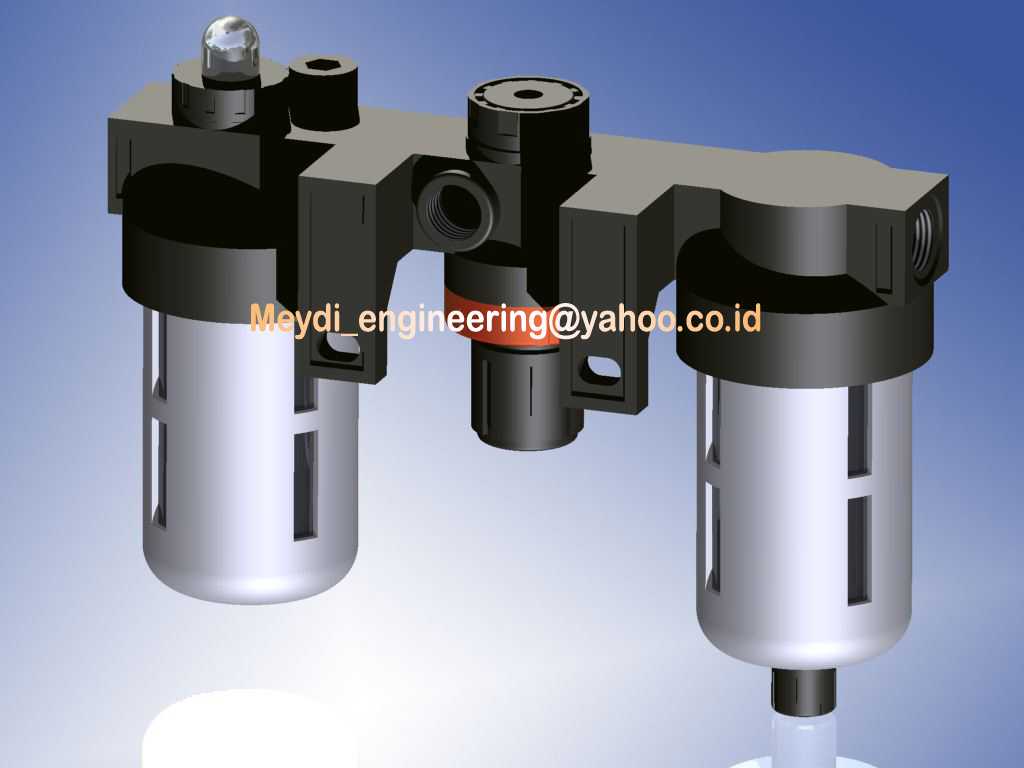

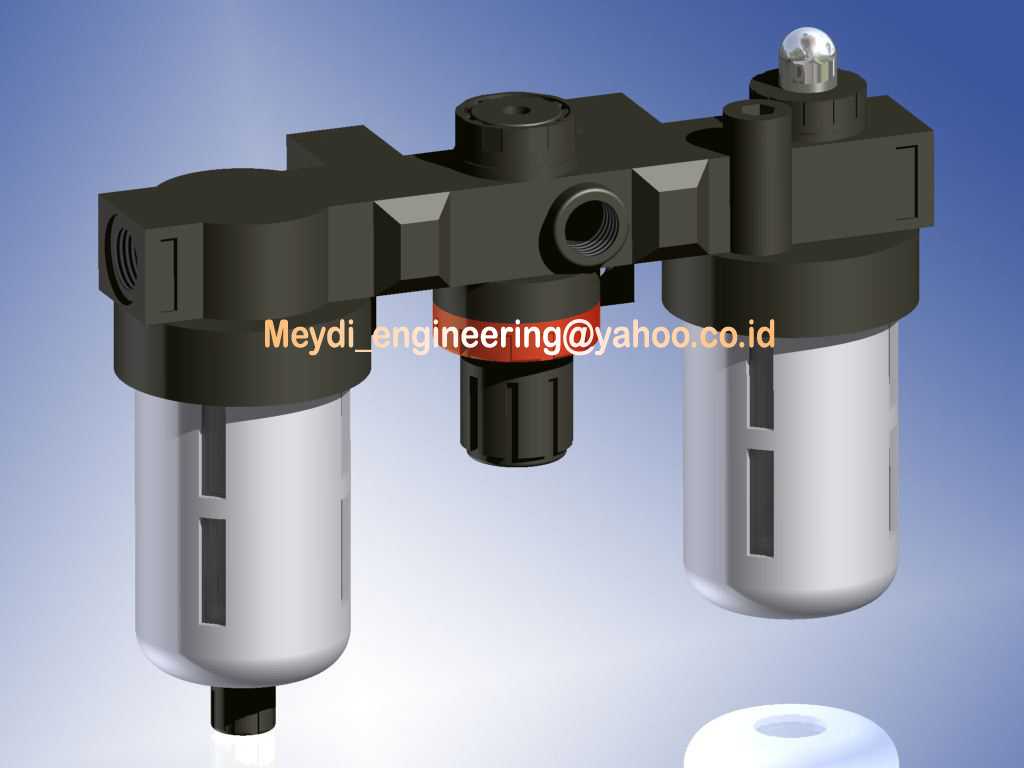

　　该组件采用模块化集成设计，将空气过滤、压力调节、油雾雾化三个核心功能单元整合在同一安装支架上，相比独立分装的三个单体元件，大幅减少了管路接头数量，降低了气路泄漏点，同时压缩了整体安装占用空间，更适合设备内部气路安装空间紧凑的场景。从结构布局来看，左右两个立式滤杯分别承担过滤与油雾存储功能，中间集成的阀体单元承担压力调节、气路通断与压力显示功能，顶部预留的压力检测接口可直接安装嵌入式压力表，无需额外外接转接接头，减少了装配工序。

　　从实际功能特性来看，左侧过滤单元采用旋风分离与滤芯过滤结合的结构，压缩空气进入滤杯后先通过旋风导流结构产生高速旋转，利用离心力将大颗粒液态水、大粒径杂质甩到滤杯内壁，沿壁面沉降到滤杯底部的储液区，再经过内置的多孔过滤滤芯拦截剩余细小固态杂质，过滤精度可满足常规工业气动系统的供气要求，滤杯采用透明高强度工程材质，可直接观察内部积水高度，底部设置的手动排水阀可在巡检时快速排出积存的冷凝水，无需拆解部件。中间的调压单元采用弹簧膜片式减压结构，通过顶部的调节旋钮可设定输出气压，膜片结构可在输入气压波动或者下游用气量变化时自动调整阀口开度，保持输出气压稳定，避免气压波动造成执行元件动作力度不均，影响设备运行稳定性。右侧的油雾器单元可将专用气动润滑油雾化后随压缩空气输送到下游气动元件，对气缸活塞、电磁阀阀芯这类运动部件进行持续润滑，延长元件使用寿命，油雾浓度可通过顶部的调节旋钮根据实际用气量调整，透明油杯可直接观察剩余润滑油量，补油时无需拆卸气路，直接打开顶部注油口即可完成补油操作，维护便捷。

　　从安装边界与尺寸适配角度来看，该组件采用标准支架式安装结构，背部的安装支架预留了两个通用安装孔位，可直接固定在设备的气路安装板或者型材机架上，进气口与出气口采用标准内螺纹接口，可匹配常规气动系统常用的硬管或者快插接头连接，无需额外定制转接件。整体横向安装尺寸控制在紧凑范围内，滤杯向下延伸的长度预留了足够的排水操作空间，不会因为安装位置贴近设备底板导致排水阀无法操作，顶部调节旋钮的位置预留了手指操作空间，日常调整气压时无需使用额外工具即可完成操作。在设计建模过程中，所有接口尺寸、安装孔位、部件间隙都严格遵循气动元件通用安装规范，滤杯与阀体的连接位置做了密封槽结构建模，还原了实际产品的密封设计，各个活动部件的运动行程都做了限位结构还原，比如调压旋钮的调节行程、排水阀的按压行程都和实际产品一致，可直接用于气动系统的布局干涉检查、安装工位模拟，也可作为设备操作培训的三维演示素材使用。

　　在不同行业的实际应用中，这类集成式空气调节器可适配不同的供气流量需求，小型规格可用于单台小型气动设备的独立气路处理，大规格可用于整条生产线的主气源前端处理，相比分散式的气源处理元件，集成式结构的气路压损更小，供气稳定性更高，日常维护点更集中，可大幅降低设备运维的工作量。建模过程中还原了产品的所有细节结构，包括滤杯的观察槽、阀体的散热筋、调节旋钮的防滑纹路、支架的加强筋结构，所有装配关系都和实际产品一致，可直接用于虚拟装配调试、设备气路布局仿真，帮助设计人员在设备设计阶段就完成气路元件的布局规划，提前规避安装干涉、操作空间不足这类实际装配中容易出现的问题。
