阿尔斯通电池模组转换支撑托架结构

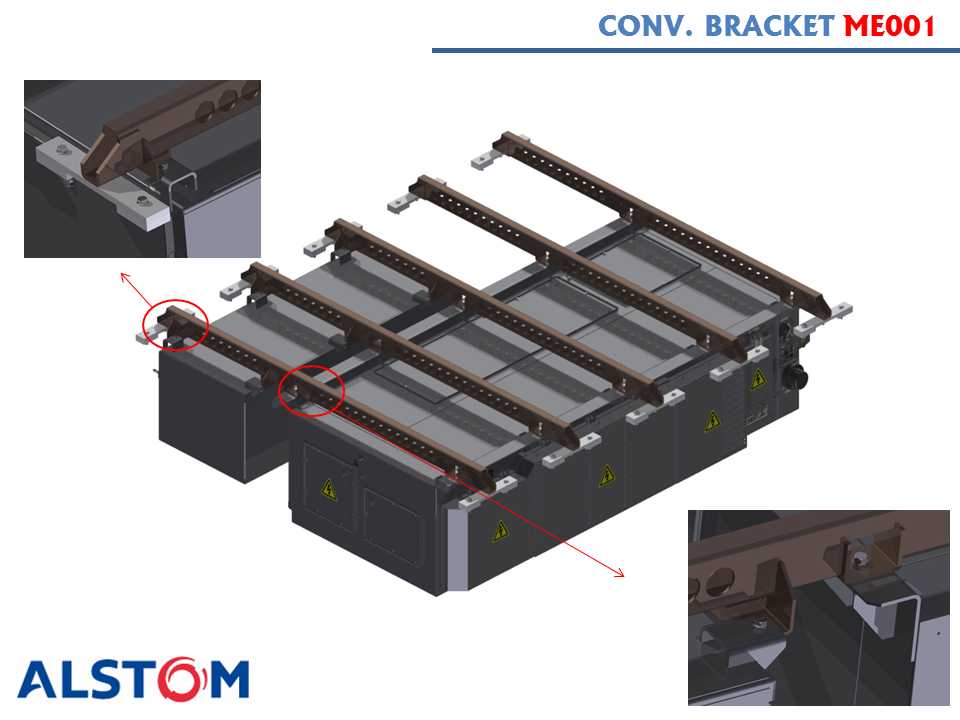

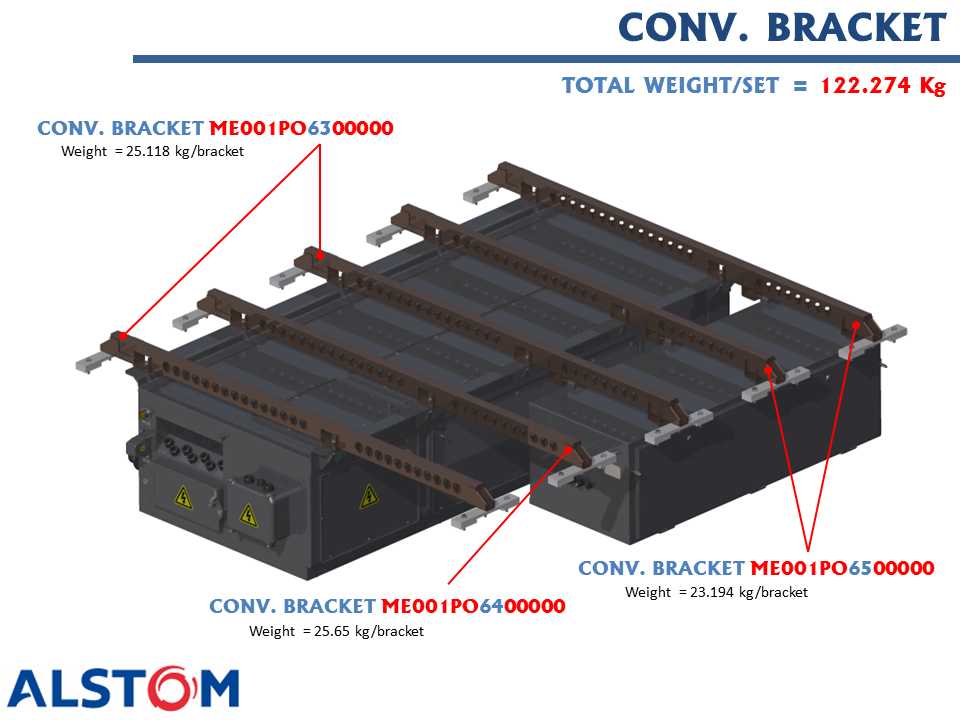

　　该转换托架主要应用于轨道交通车载储能电池组的安装固定场景，作为电池模组与车体安装基座之间的衔接承载构件，承担电池组的载荷传递、位置限位以及安装适配功能，解决不同规格电池模组与车体预装接口不匹配的装配问题，同时在车辆运行过程中承受纵向、横向以及垂向的交变载荷，保障电池组在振动、冲击工况下的安装可靠性。从结构功能特性来看，托架采用多根平行布置的长条形承载梁作为主体受力框架，承载梁上预设等间距排布的安装孔位，可适配不同长度尺寸的电池模组固定需求，每根承载梁两端设置定位压块结构，通过紧固件与电池模组端板的安装位锁紧，避免电池组在托架上出现窜动；托架与下方电池箱体的连接位置设置带定位凸台的连接座，凸台嵌入箱体表面的定位槽内，

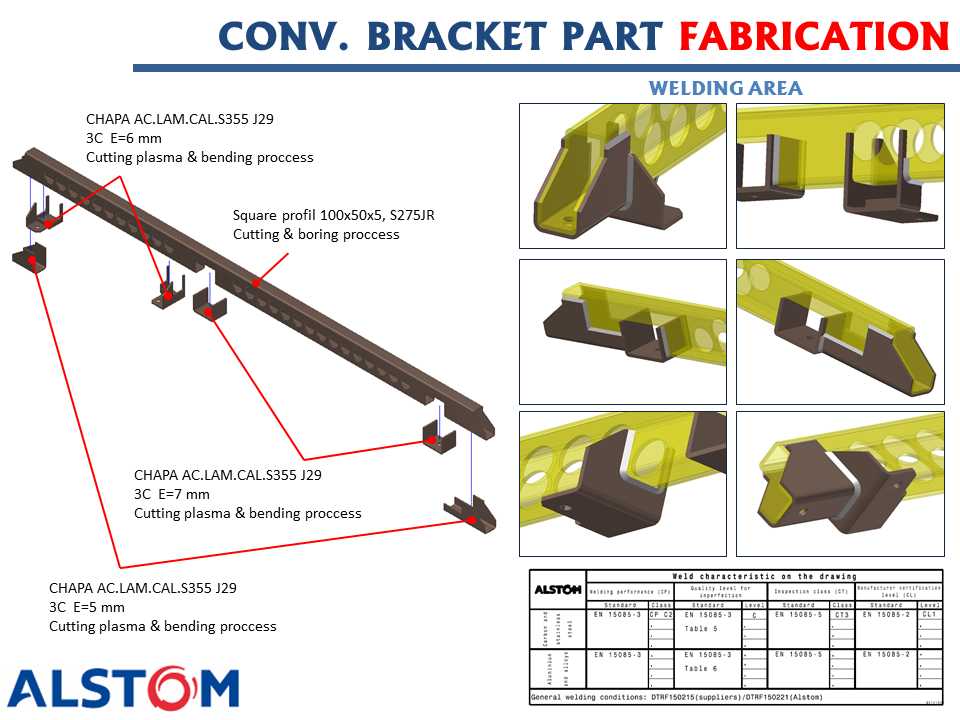

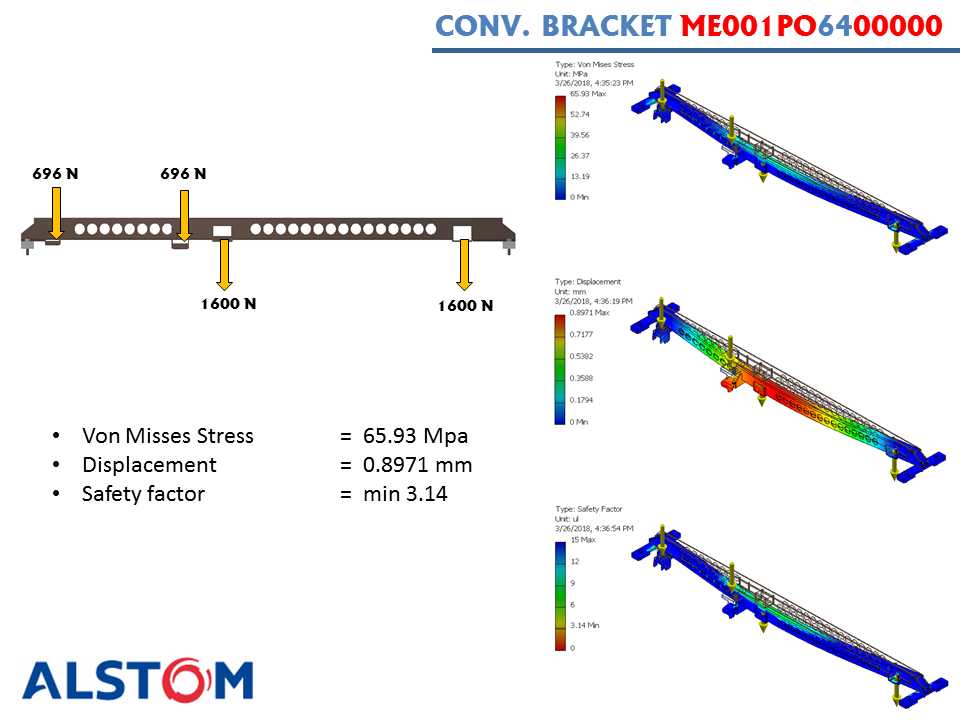

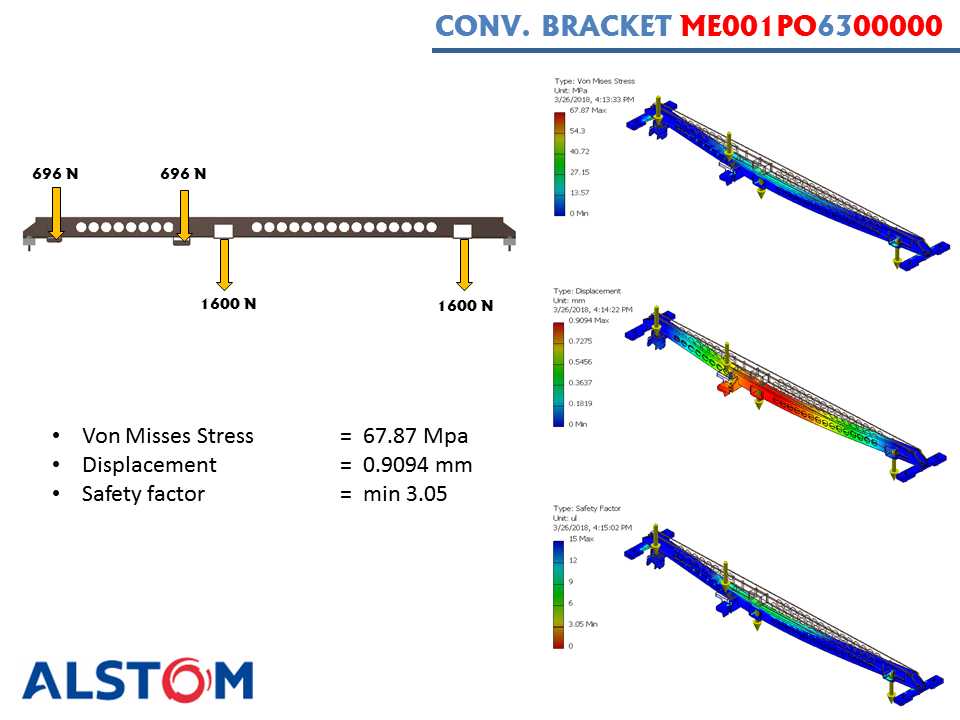

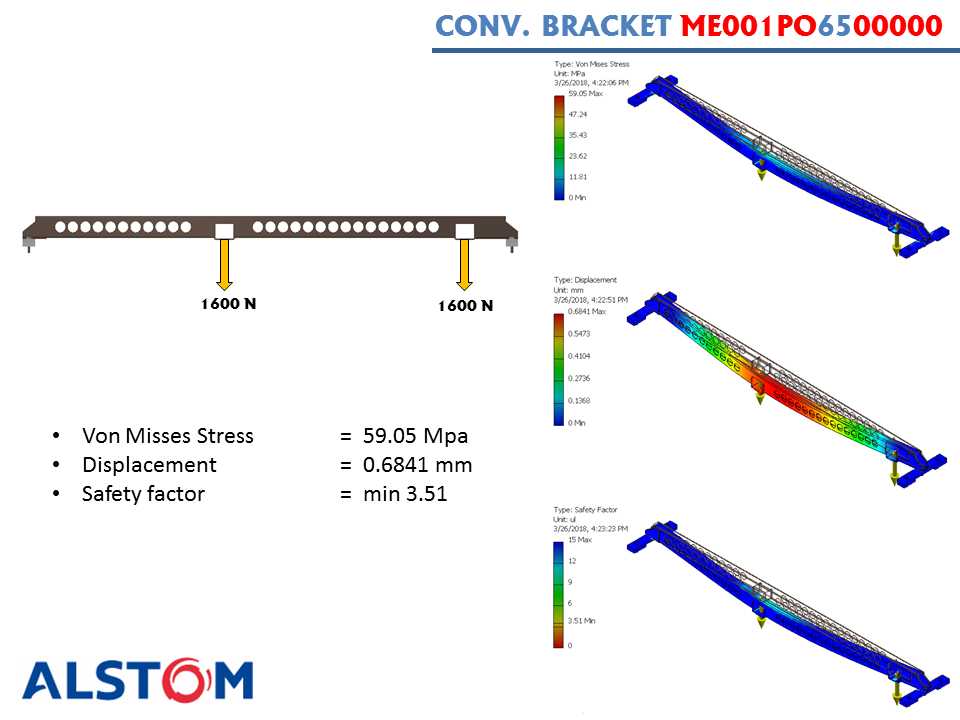

　　可快速完成托架的预装定位，降低现场装配的对位难度，连接座处预留的螺栓过孔采用长圆孔设计，可补偿箱体加工以及托架焊接带来的尺寸公差，避免装配过程中出现螺栓无法穿入的问题。在设计思路上，该结构优先考虑材料利用率与制造工艺的简易性，整体采用型材拼接的焊接结构，减少复杂机加工工序的占比，在满足结构强度与刚度要求的前提下，对承载梁的截面进行优化，去除非受力区域的多余材料，实现整体重量的大幅降低，同时兼顾制造成本的控制，相较于传统的整体铣削成型托架，该结构的加工周期更短，材料损耗更低，适合批量生产应用。从安装边界与尺寸适配来看，托架的整体跨度匹配对应电池箱体的顶部安装面尺寸，承载梁的排布间距对应电池模组底部的加强筋位置，

　　确保电池组的重量能够通过加强筋直接传递到托架的承载梁上，避免电池模组外壳出现局部应力集中；托架安装完成后，顶部承载面与电池模组底部的间隙控制在合理范围内，配合绝缘缓冲垫使用，可弥补接触面的平面度误差，同时起到绝缘隔振的作用；托架两端的压块结构高度适配电池模组端板的厚度，锁紧后压块与端板的接触面积满足面压要求，不会出现压溃端板或者锁紧力不足的问题。在实际应用过程中，该托架可兼容同系列不同容量规格的电池模组安装，仅需调整承载梁上的紧固件安装位置即可完成适配，无需重新设计托架结构，大幅降低了储能系统的衍生设计成本；结构上的减重设计也能够降低车载设备的整体自重，对于提升轨道交通车辆的续航能力、降低运行能耗有实际帮助，

　　同时简化的制造工艺也能够缩短产品的交付周期，满足项目的批量供货需求。托架的所有外露棱边均做倒钝处理，避免装配过程中划伤操作人员或者损坏电池模组的绝缘层，焊接位置采用连续焊缝并做打磨处理，消除焊接应力集中点，提升结构的疲劳强度，能够适应车辆长期运行过程中的交变载荷工况，避免出现焊缝开裂、结构变形等失效问题。
