德格燊四针端子连接器组装结构设计

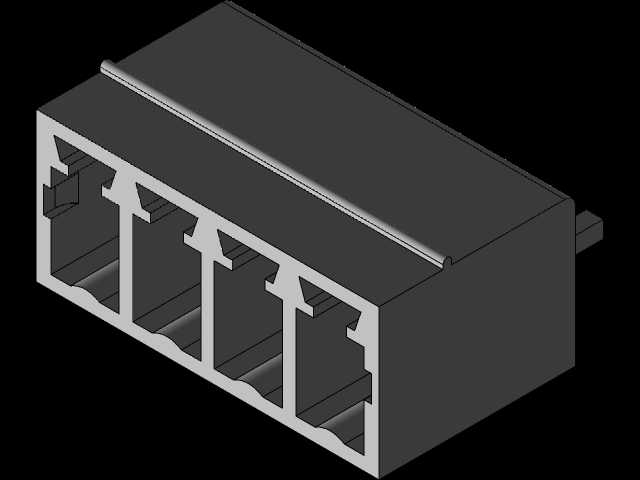

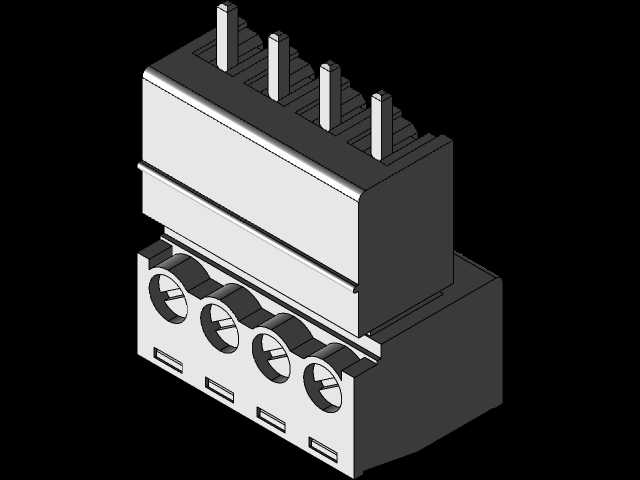

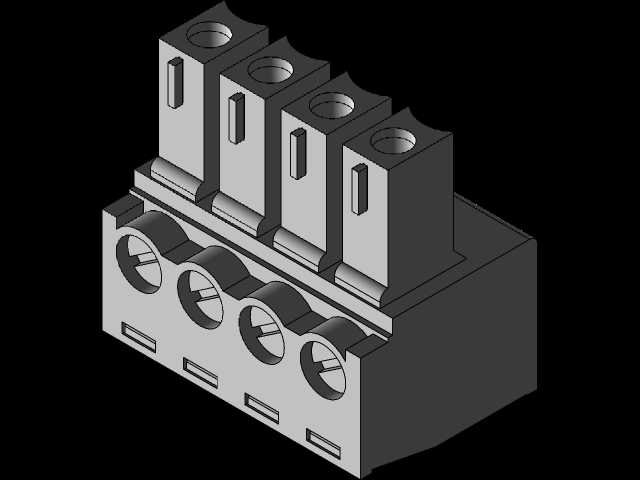

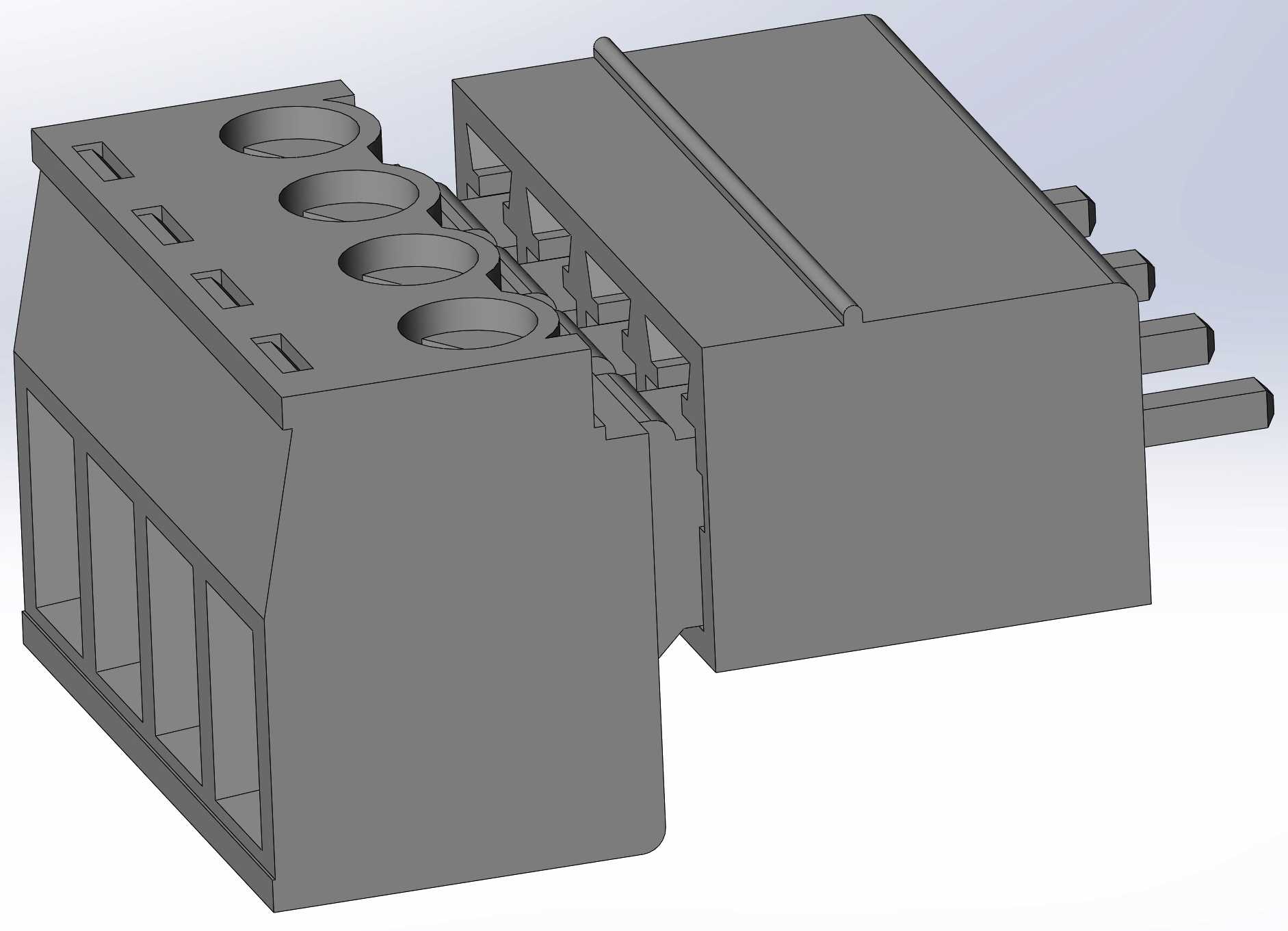

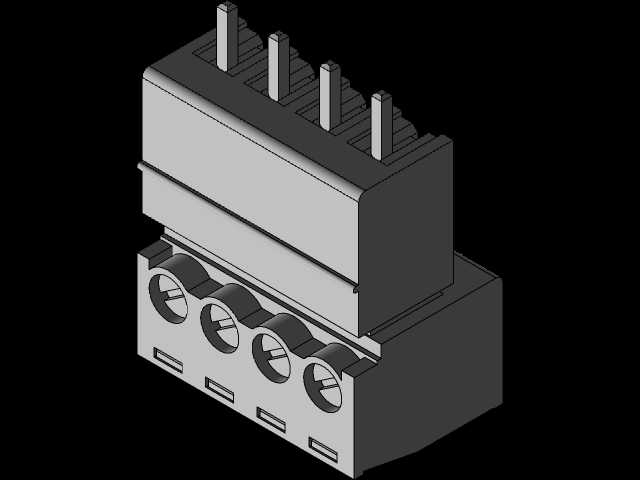

这款四针端子连接器组件，是电气连接领域常用的基础配套元件，广泛应用在工业控制柜内部布线、低压配电回路接线、自动化设备信号传输、成套电气装置线束对接等场景中，能够实现多组导线的快速插拔连接，替代传统螺丝压接的繁琐接线流程，大幅提升现场布线、设备检修、模块更换的作业效率，同时降低人工接线失误带来的接触不良、虚接断线等故障概率。从功能特性来看，该组件采用公母对插的配对结构设计，公端带有四根定位插针，母端对应设置四个适配的接插孔位，插合后能够形成稳定的四路电气导通通路，可同时满足动力回路供电与控制信号传输的双重连接需求；连接器外壳带有防呆限位结构，插合过程中能够自动对位，避免反插、错插导致的插针弯折、电路短接问题，插合到位后外壳卡扣结构会自动锁止，防止设备运行过程中受振动拉扯出现松脱断电的情况，保障电气连接的长期可靠性。在设计思路上，这款连接器充分考量了工业现场的实际使用需求，外壳采用规整的块状造型，公母端对接面做了导向斜角处理，即使在柜内狭小的操作空间内，作业人员也能快速完成对位插合，无需额外借助辅助工具；接线端设置了四个圆形导线接入孔位，孔位旁预留了压接操作空间，适配常规线径的多股铜芯导线接入，导线压接完成后可直接嵌入外壳内部的限位槽内，避免导线受外力拉扯时直接作用在压接点导致接线脱落。从安装边界来看，该连接器整体外形紧凑方正，公端插合侧的插针伸出长度经过精准核算，既保证插合后接触面积满足载流要求，又不会因为插针过长导致插合后整体占用空间过大；母端接线侧的外壳做了阶梯式收边设计，能够适配不同布线密度的安装场景，多组连接器并排安装时不会出现相邻部件干涉的问题，外壳侧面的定位卡槽可配合导轨卡扣直接固定在标准电气安装导轨上，也可通过螺丝直接固定在设备安装板上，适配多种安装固定方式，能够灵活融入不同的电气布局方案中，满足各类低压电气连接场景的使用需求。
