变压器模具用螺纹式手动机械松夹装置

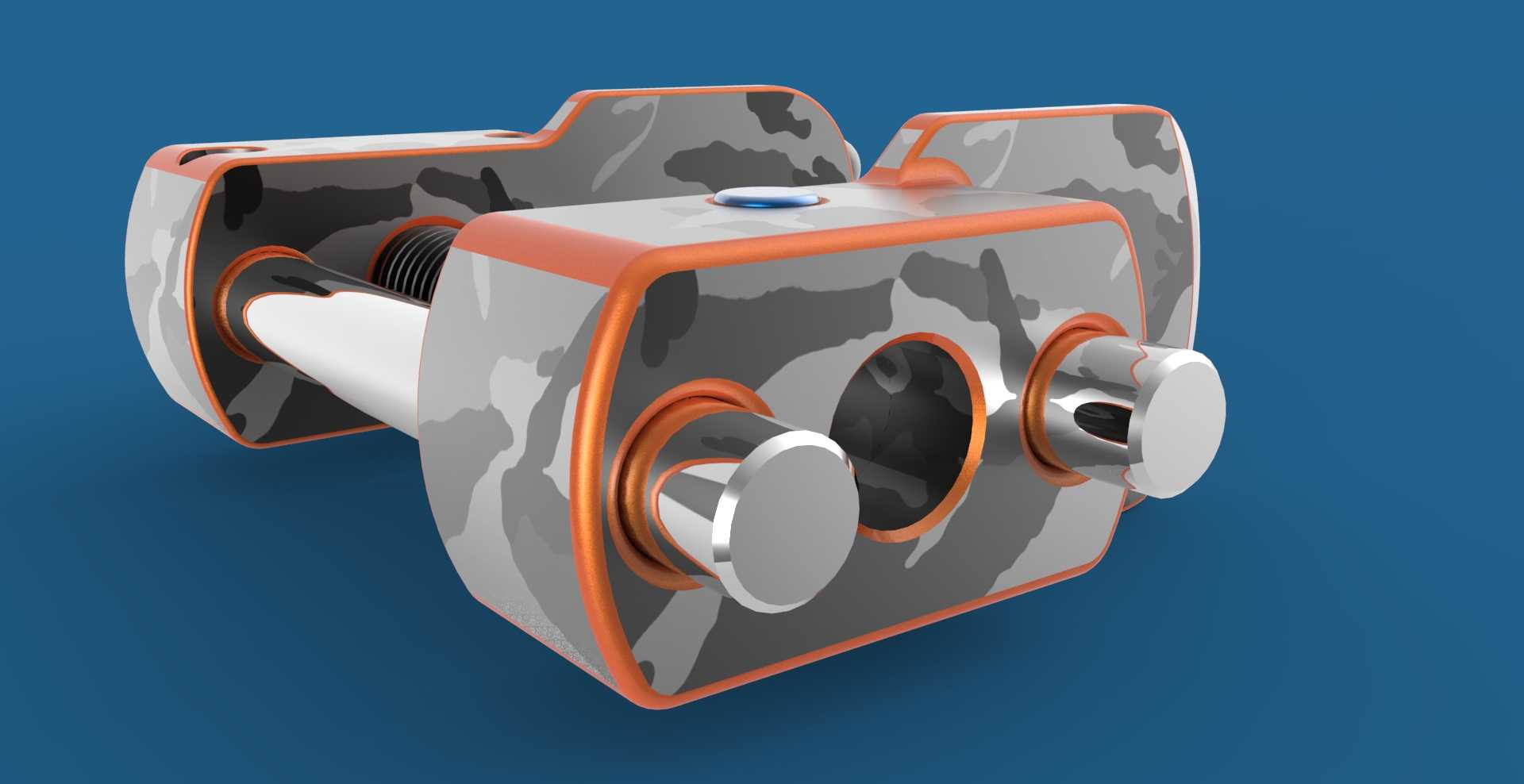

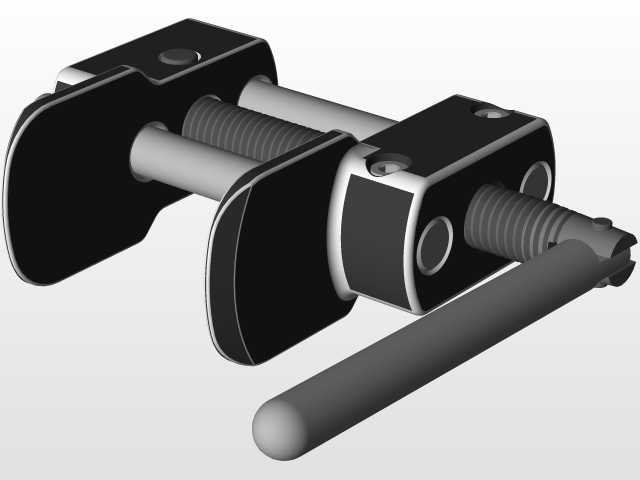

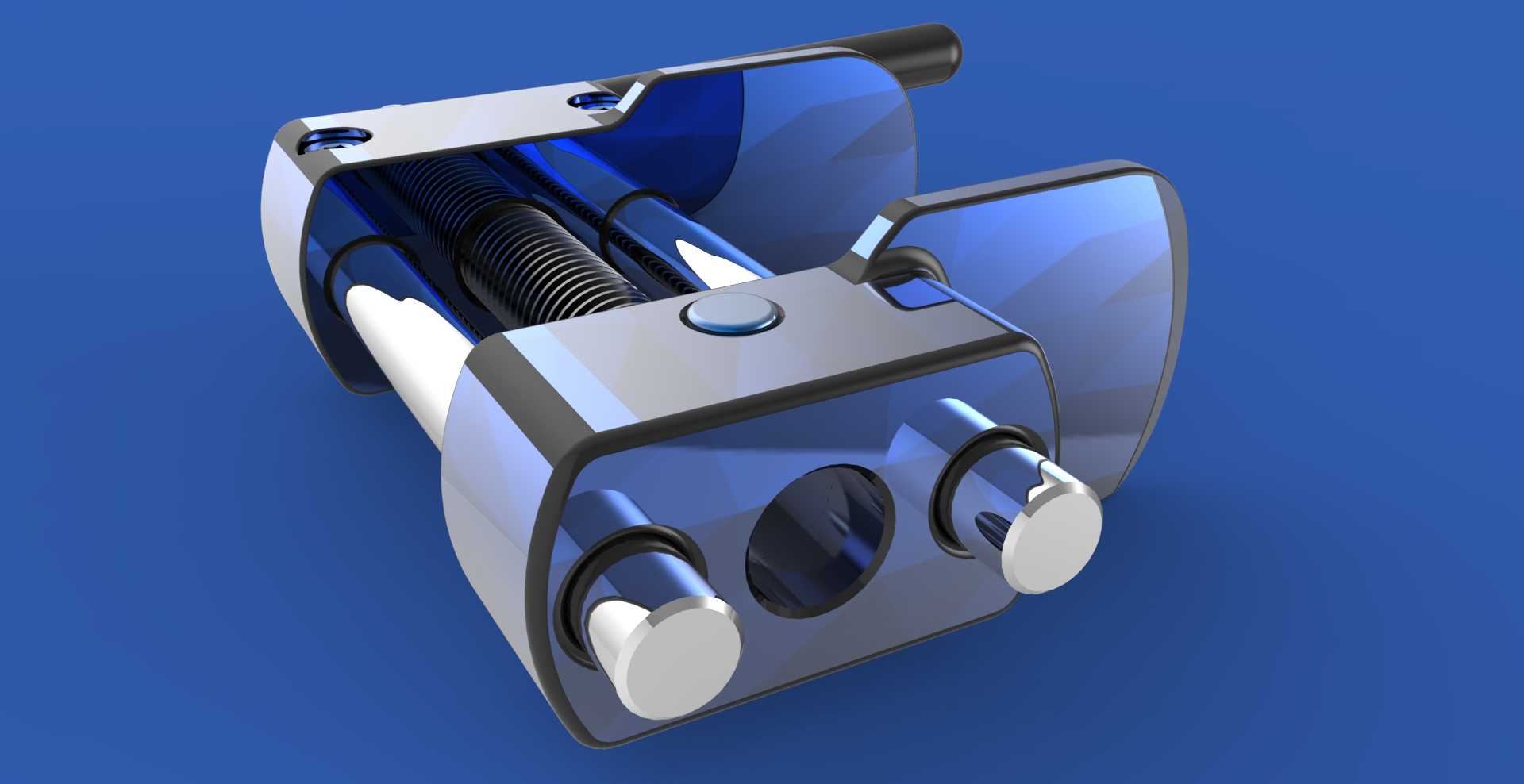

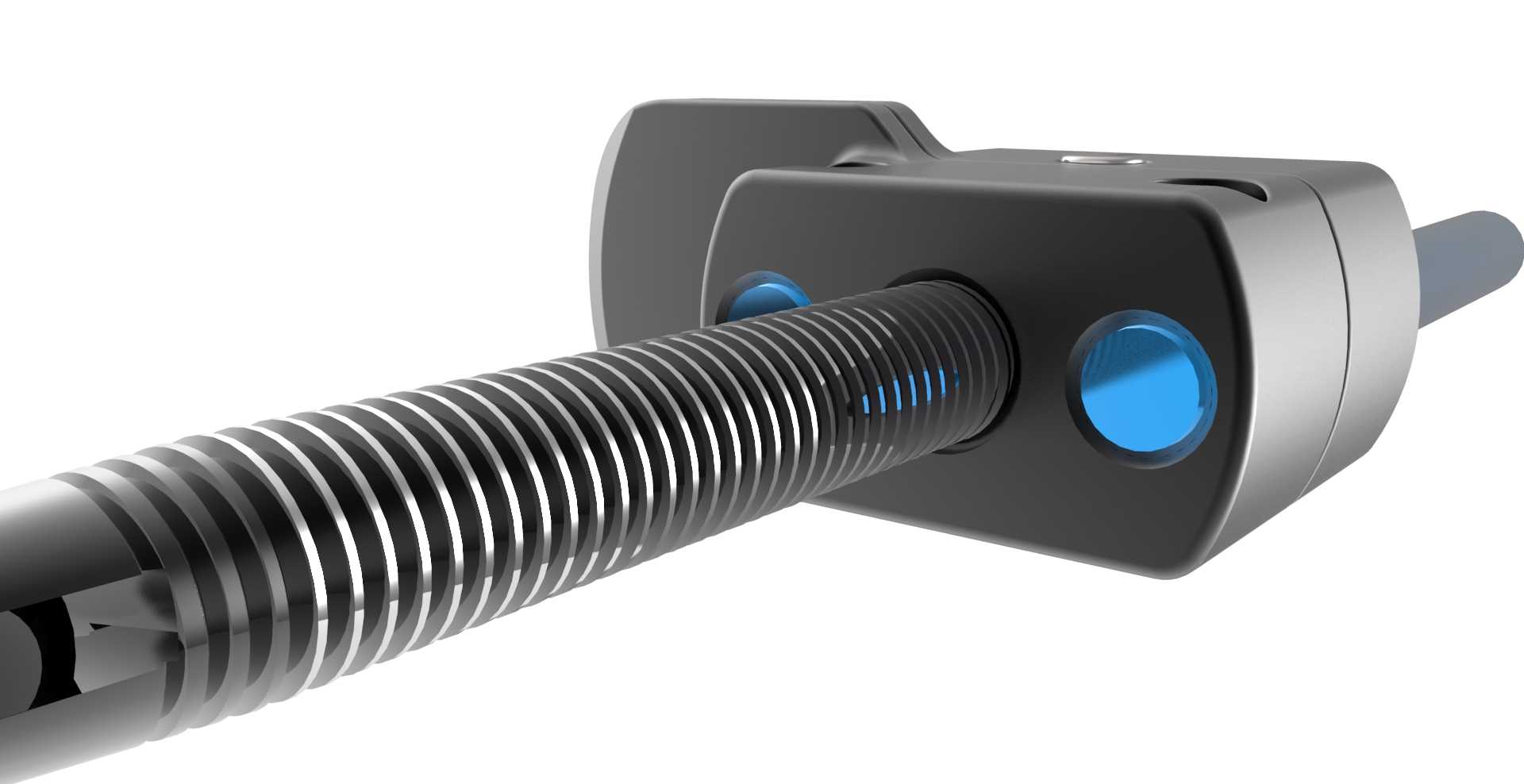

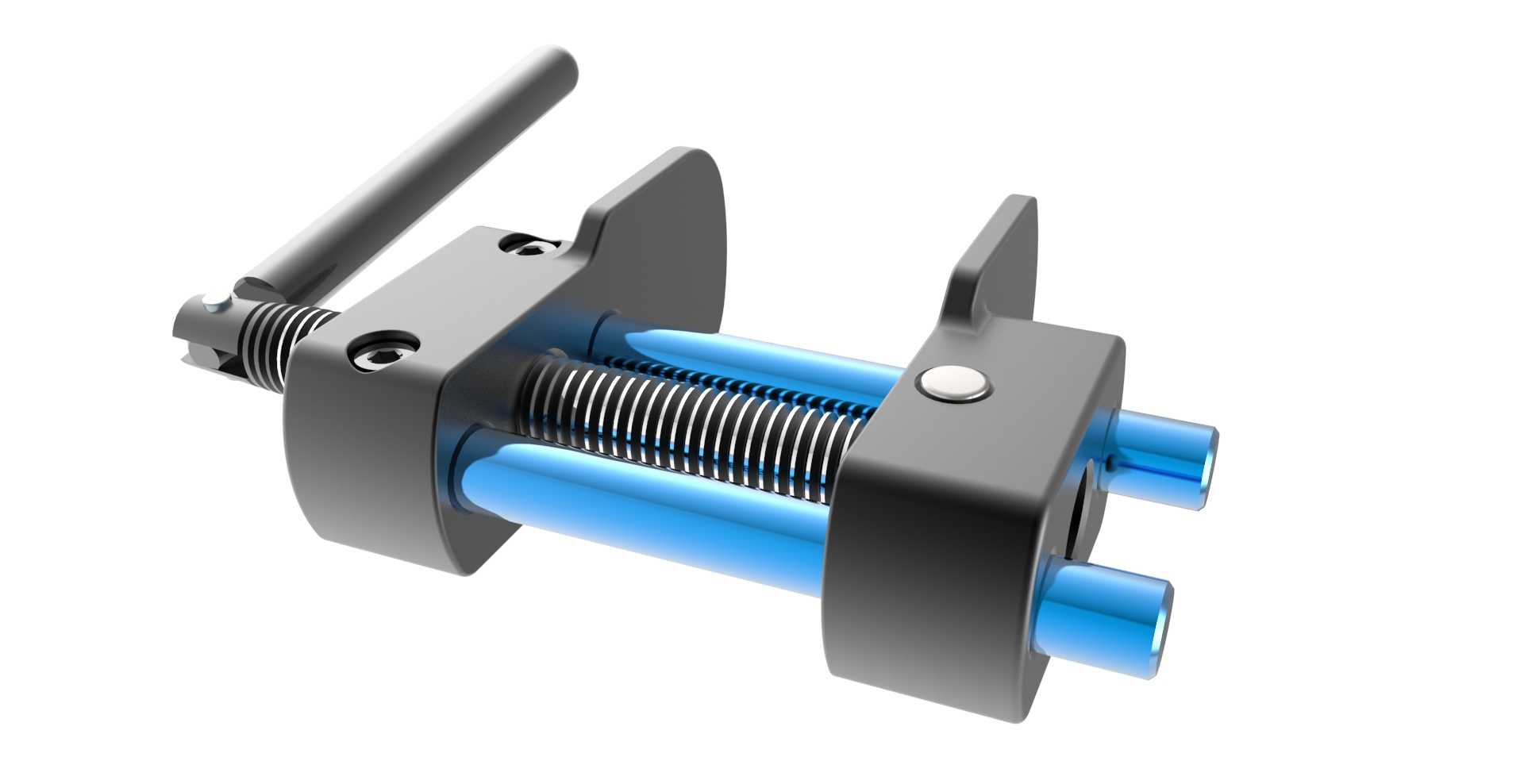

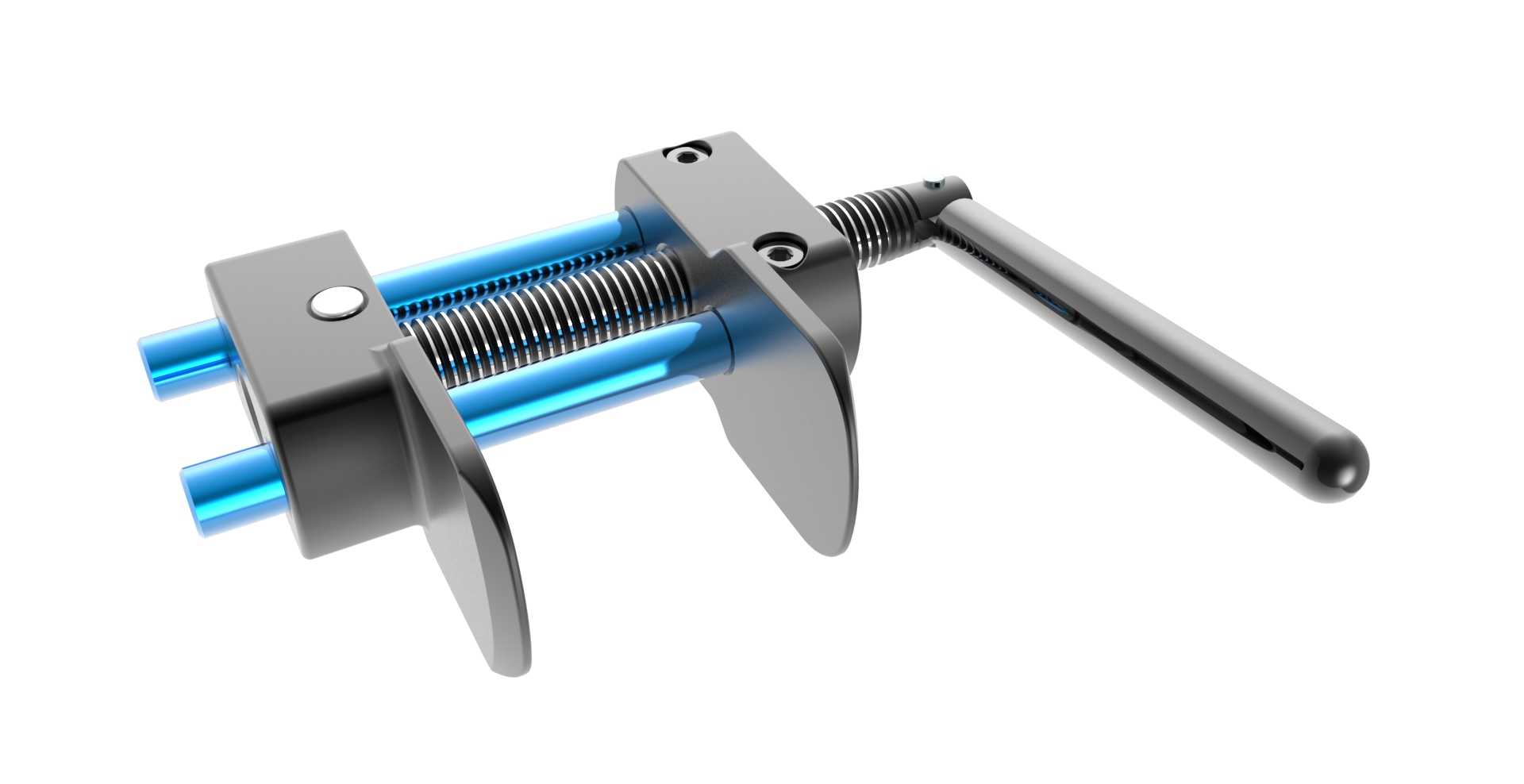

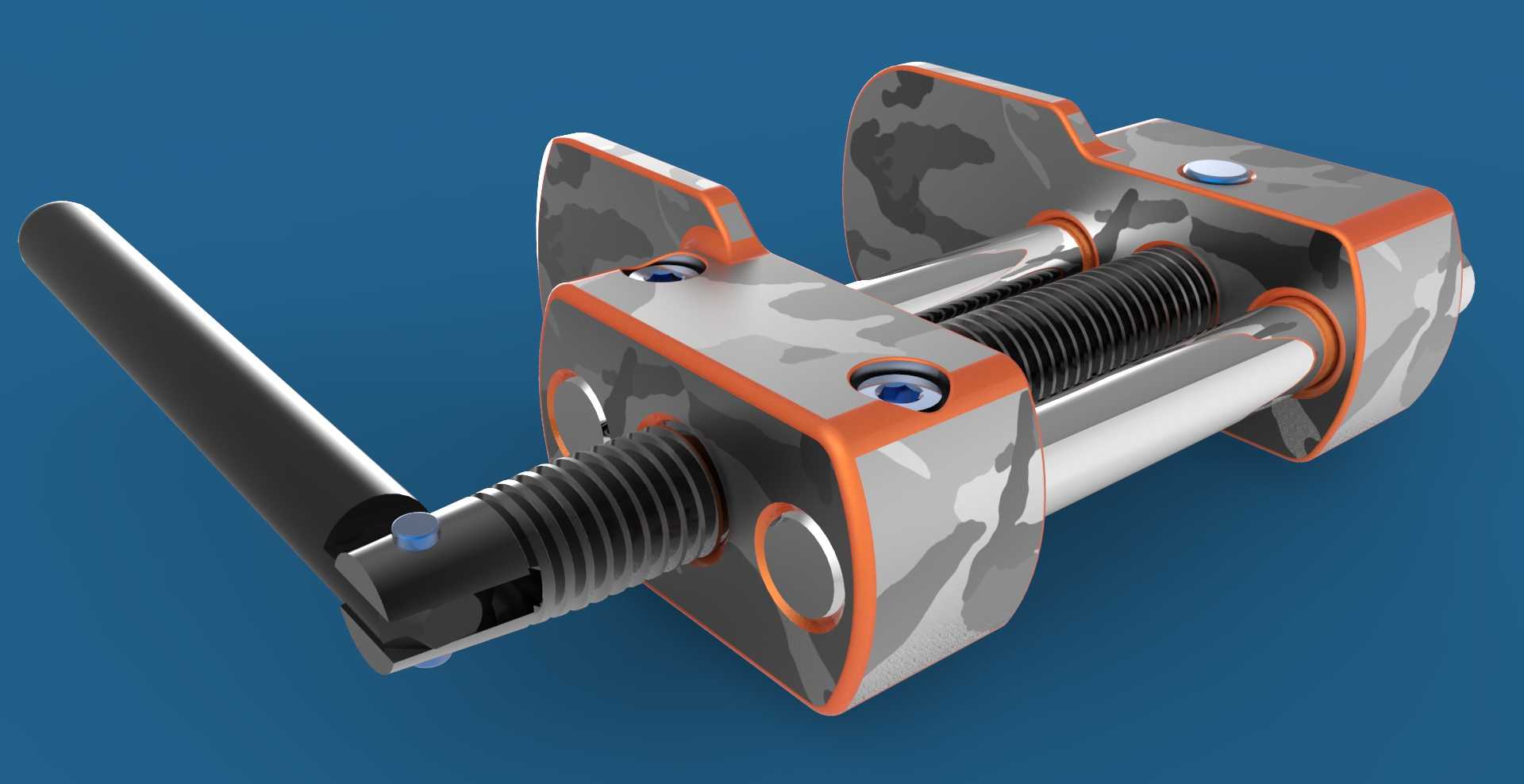

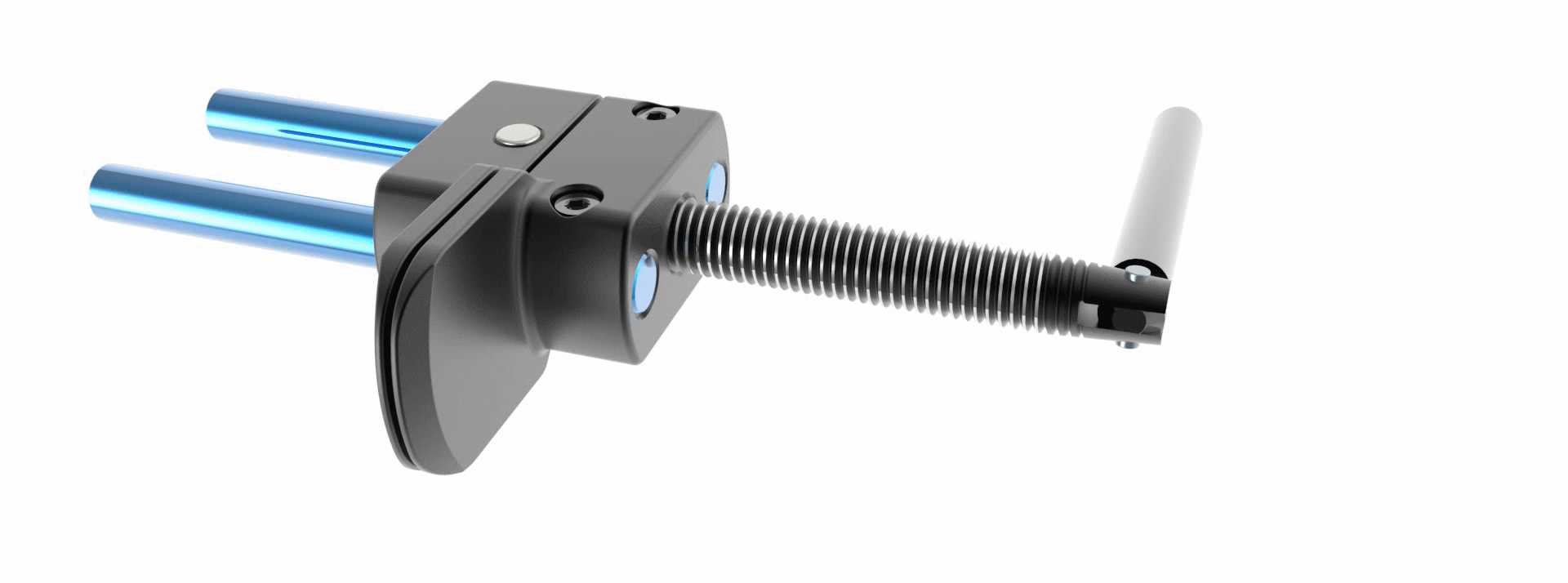

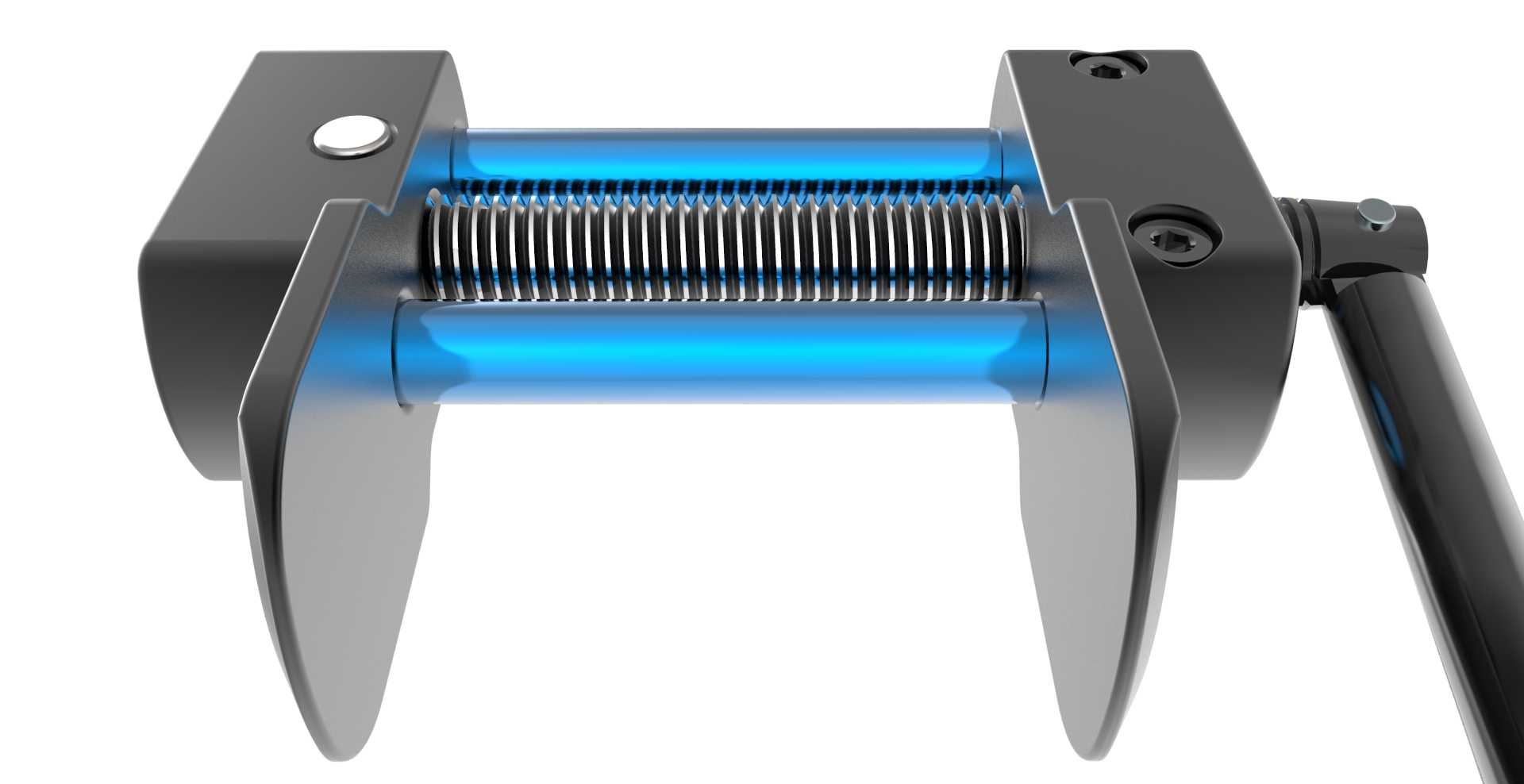

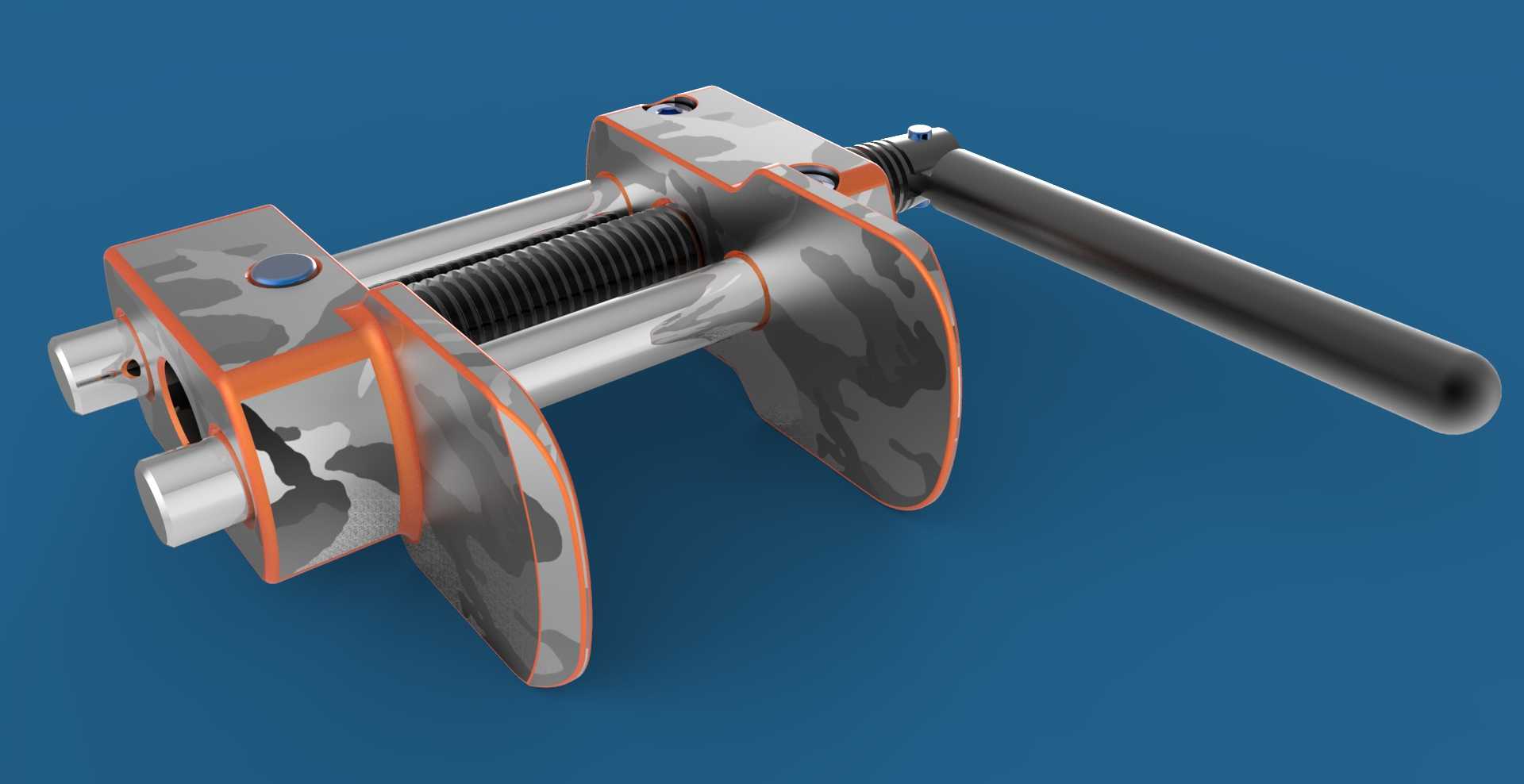

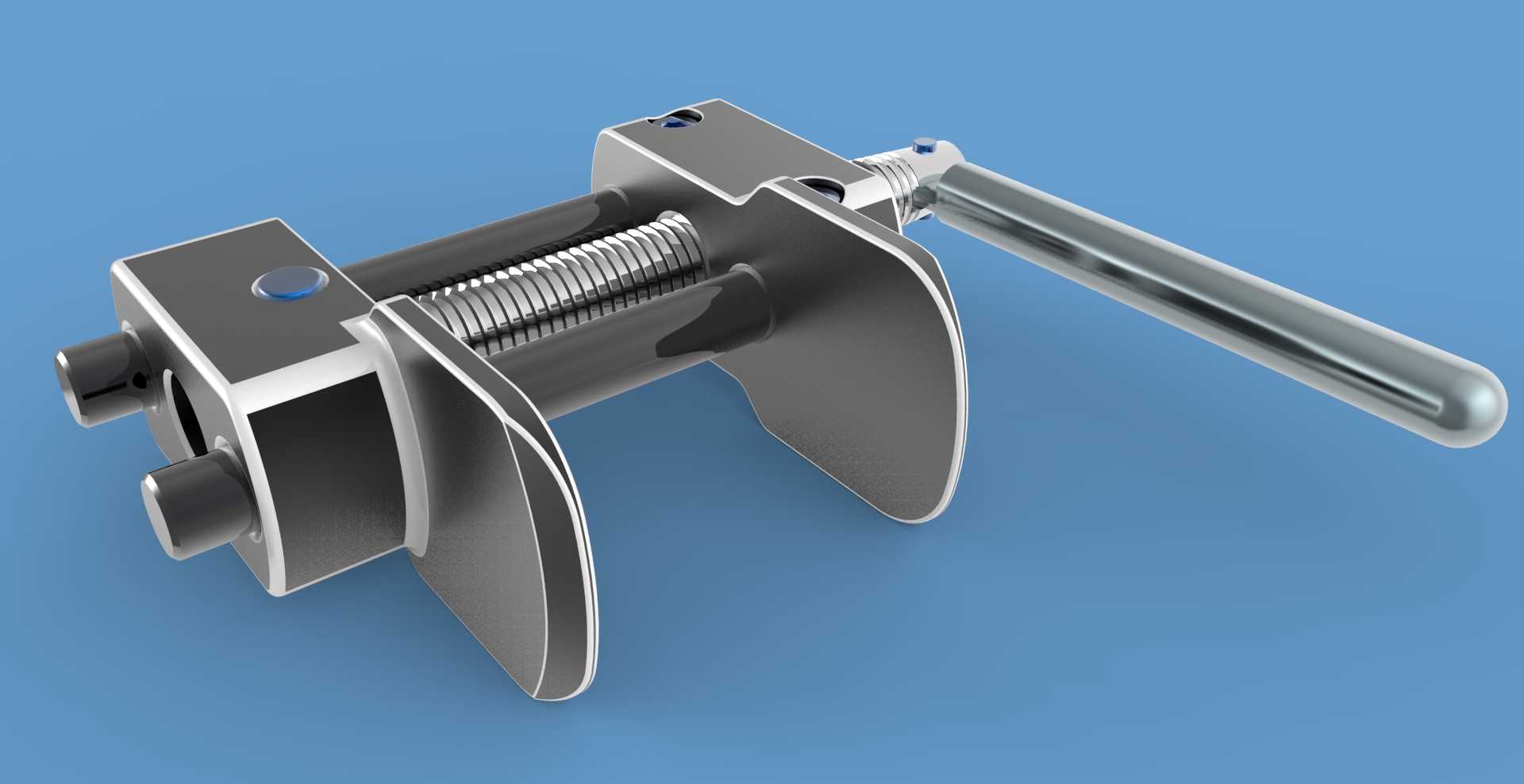

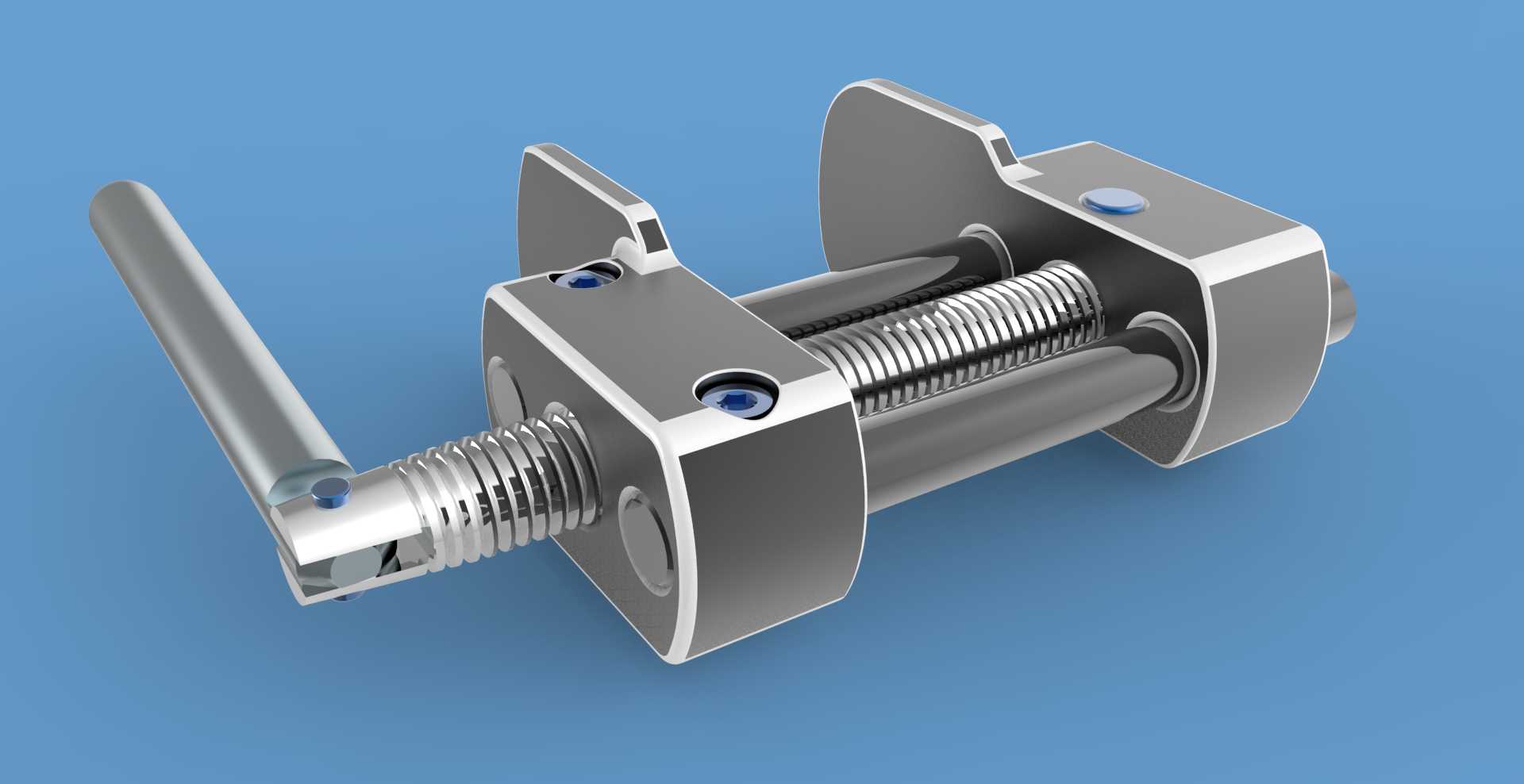

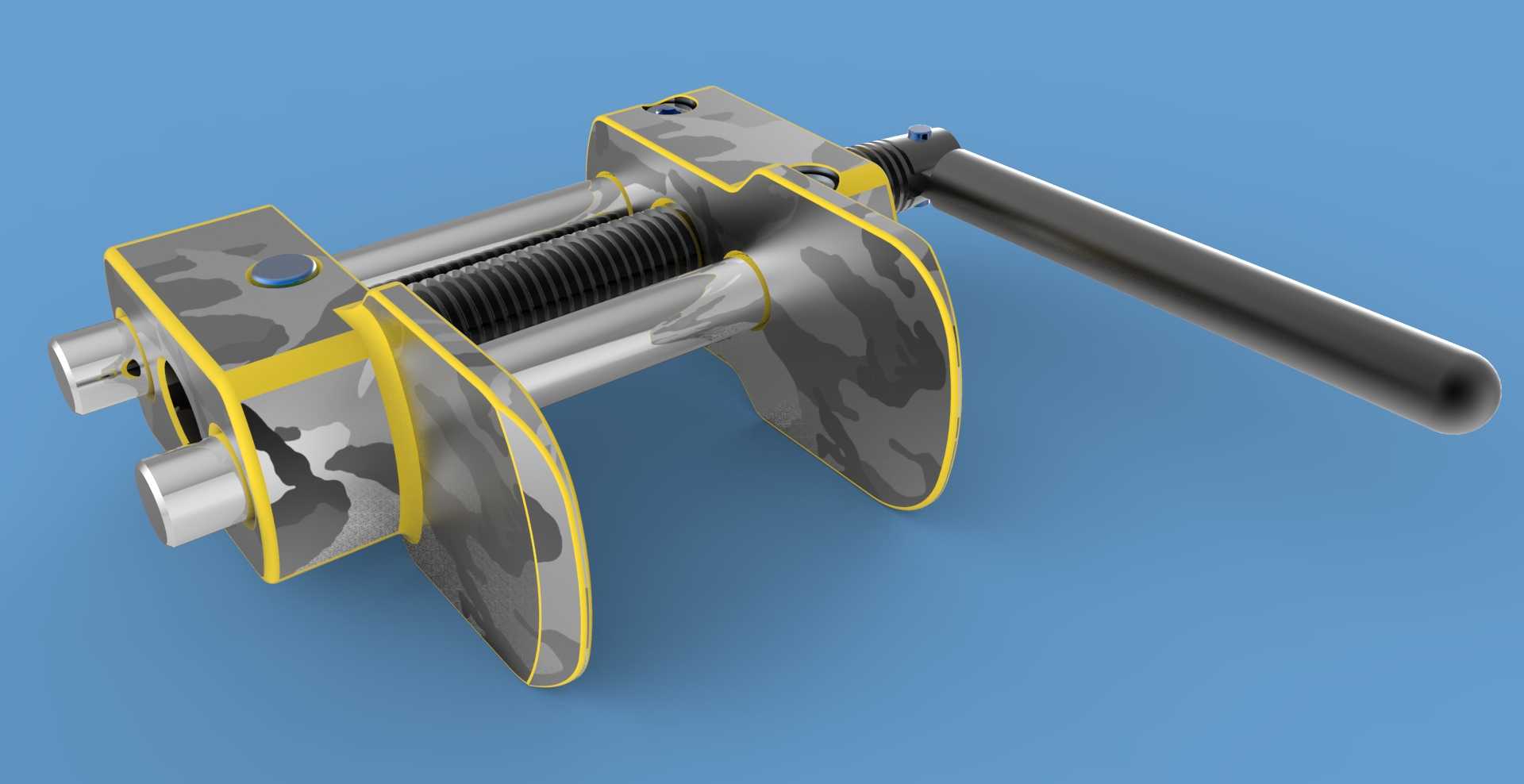

这款手动松夹装置主要面向变压器生产制造环节的模具工装配套场景，在变压器铁芯叠装、线圈绕制、绝缘件压合等工序中，承担模具的快速夹紧与松脱作业，是变压器生产工装线上保障装夹效率、降低操作劳动强度的核心配套部件。在实际生产场景中，该装置可直接安装在变压器成型模具的侧边安装位，无需额外加装复杂的气动或液压驱动管路，仅通过手动操作手柄即可完成夹紧力的施加与释放，适配中小型变压器生产车间多工位、频繁换模的作业需求，尤其适合无集中气源供给的零散工装工位使用，可有效减少换模等待时间，提升单工位的模具周转效率。从功能特性来看，该装置采用梯形螺纹传动结构，传动过程具备可靠的自锁性能，夹紧后不会因模具受料件张力、压装反作用力出现自行松脱的问题，可稳定维持预设的夹紧力；双平行导柱的结构设计，让夹头的进退动作保持平直无偏移，夹紧过程中不会对模具定位面产生侧向挤压力，避免模具长期受偏载出现定位精度偏移的问题；夹头端面采用大平面贴合设计，与模具背板的接触面积充足，夹紧时压强分布均匀，不会在模具接触面留下压痕，也能避免局部应力集中导致的模具变形。在设计思路上，这款装置优先考虑了手动操作的人机工程需求，操作手柄采用弯折式长力臂结构，操作人员无需借助额外加力杆，仅用单手即可完成最大夹紧力的施加，手柄的转动角度经过优化，操作过程中不会与模具侧边的其他结构产生干涉；主体基座采用一体化铣削成型结构，各安装孔位的位置精度控制在0.02mm以内，可直接与标准规格的变压器模具安装位适配，无需现场二次配打孔位；外露的传动螺杆与导柱表面做了硬化耐磨处理，长期反复进退操作也不会出现表面拉毛、卡滞的问题，日常维护仅需定期在螺纹副处涂抹润滑脂即可，维护成本极低。从安装边界来看，装置整体的横向安装尺寸适配市面上主流的中小型变压器成型模具侧边安装间距，双导柱的伸出行程可覆盖常规模具的夹紧开合距离，基座的安装孔采用沉孔设计，安装后螺栓头不会突出基座表面，不会对夹头的进退动作造成阻碍；整体结构紧凑，安装后不会过多占用模具周边的操作空间，给操作人员上下料、调整料件位置留出充足的操作余量。
