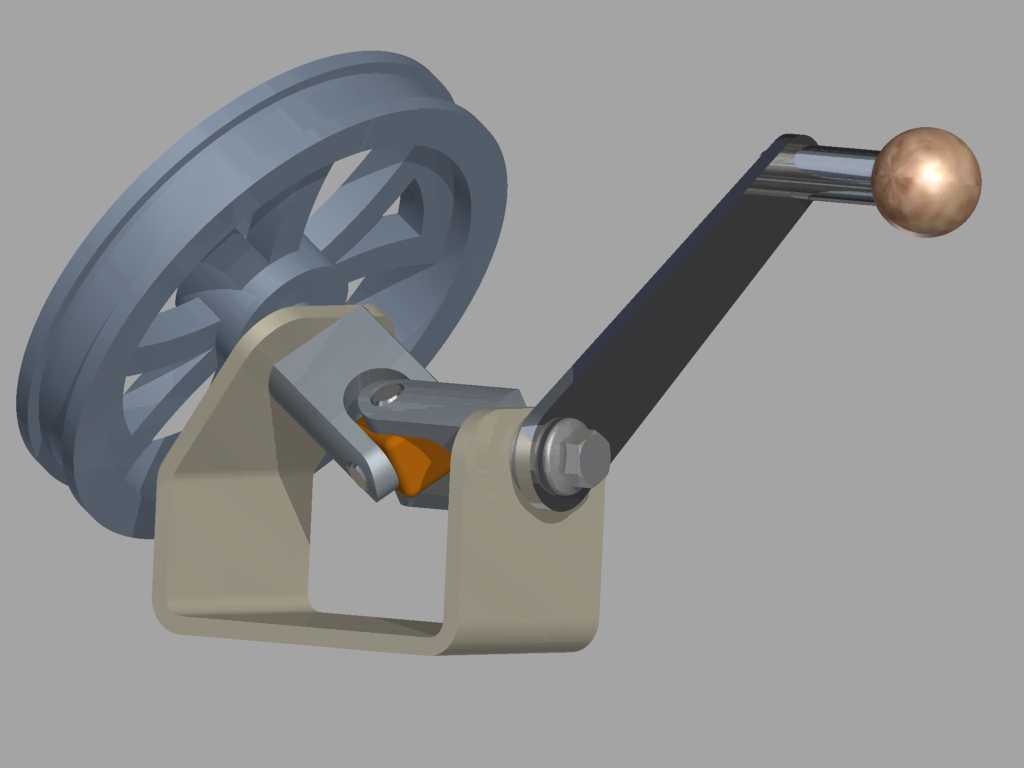

手摇曲柄轮式关节传动机构

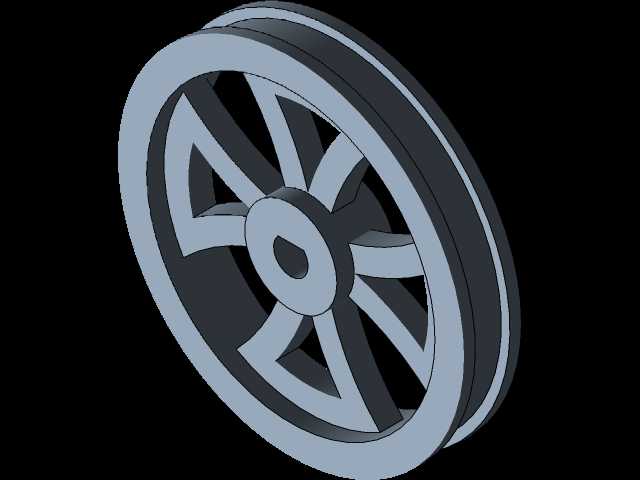

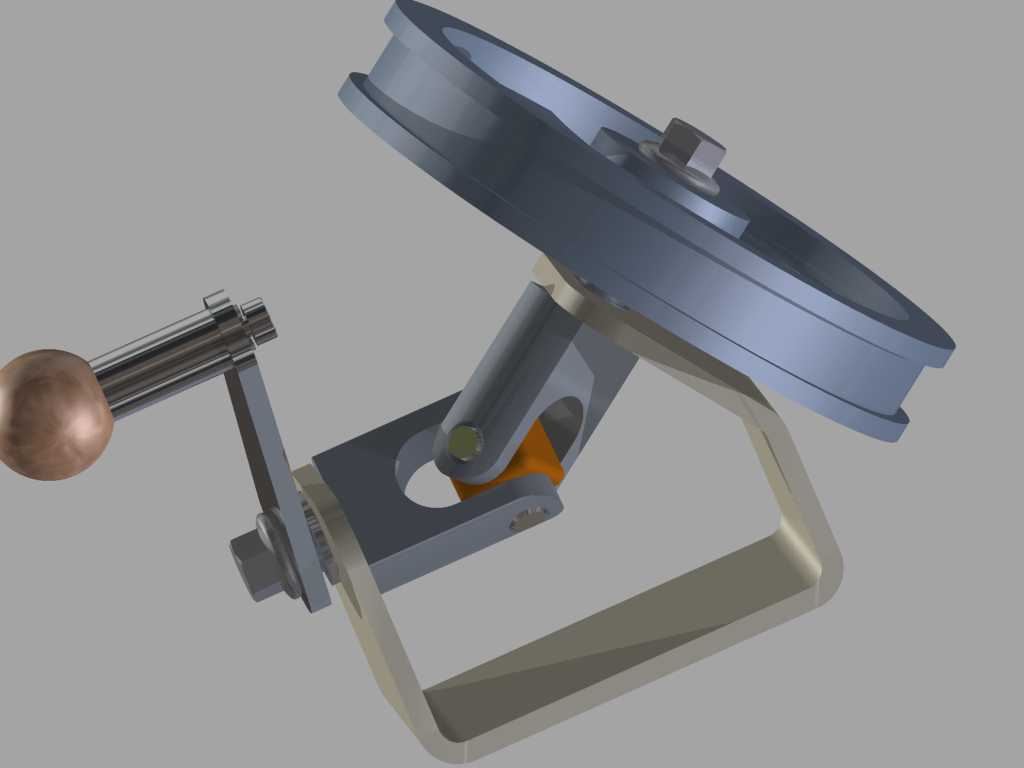

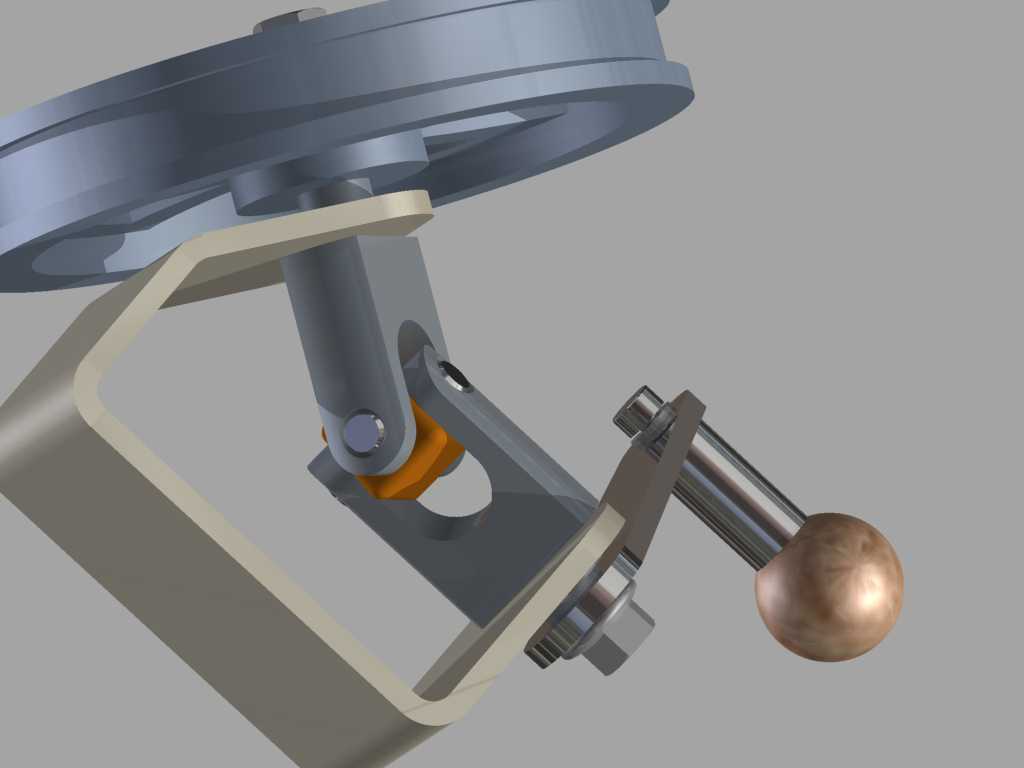

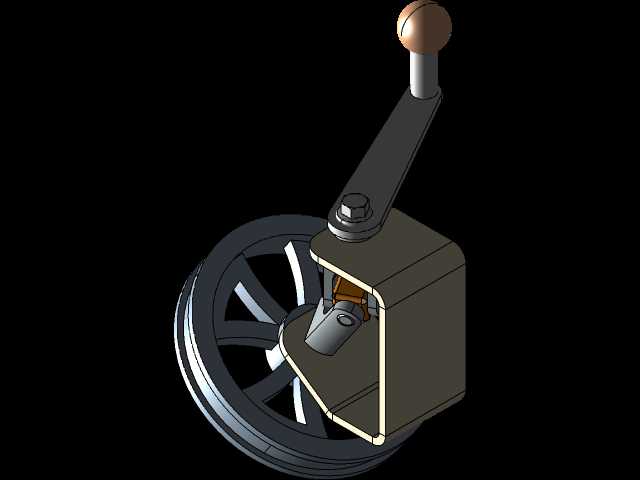

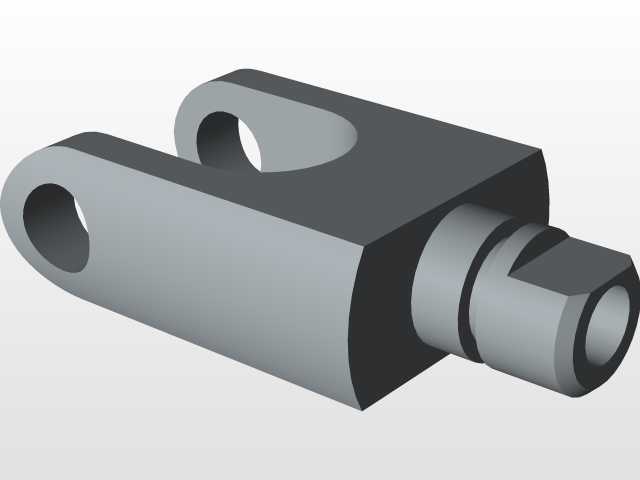

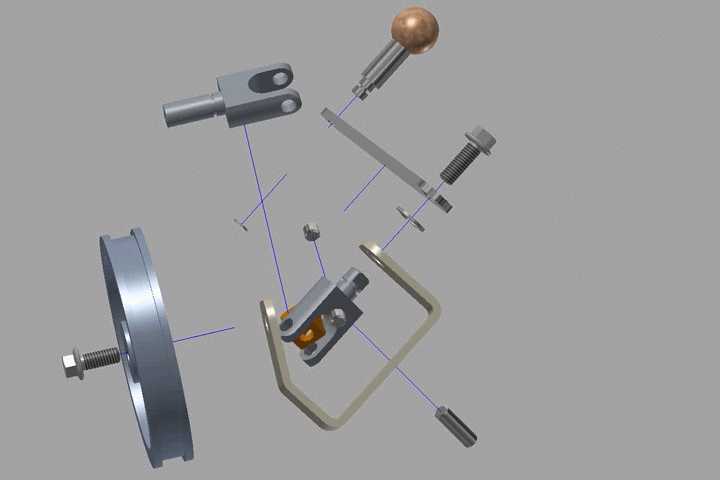

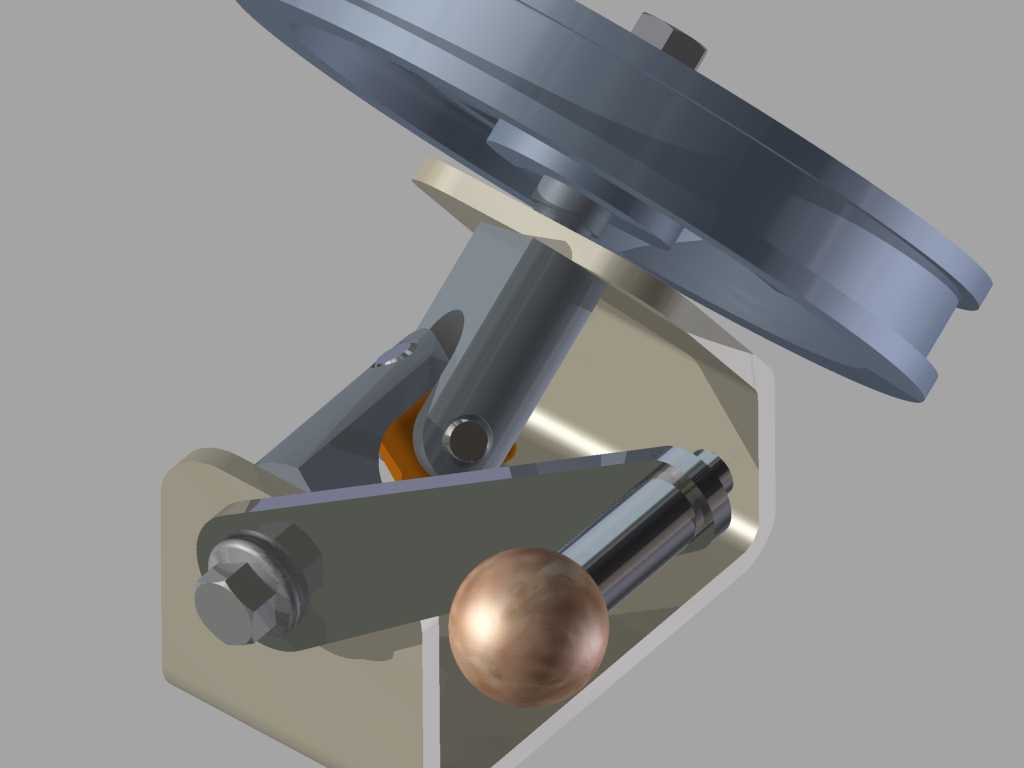

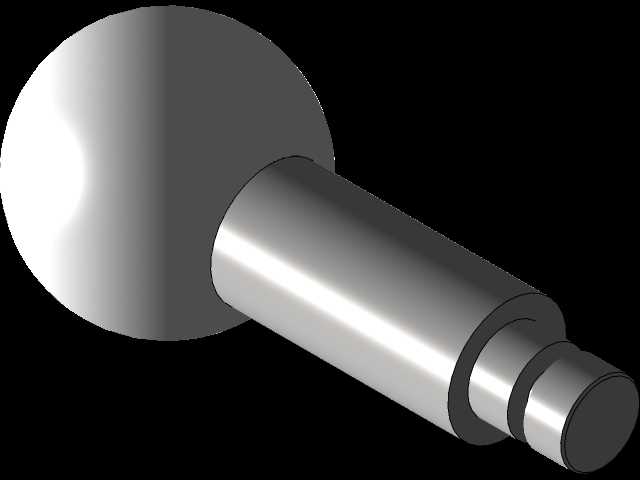

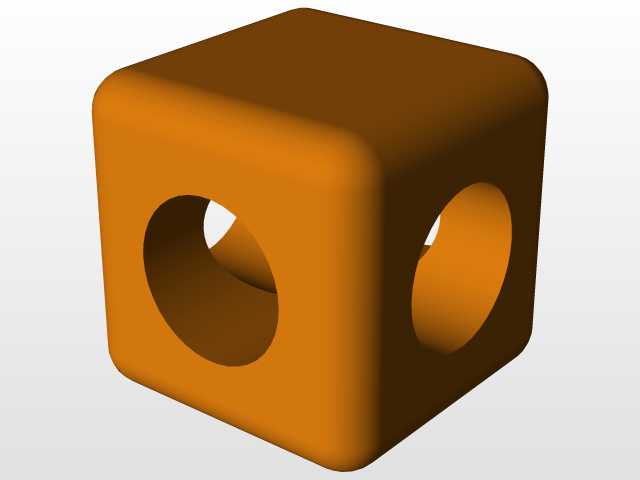

该手摇曲柄轮式关节传动机构，主要应用于小型手动操作设备的动力输入与运动转换场景，常见于小型试验台、手动调节工装、老式纺织机械辅件、教学演示教具以及小型食品加工设备的手动进给单元中，承担将人手的摇转圆周运动转化为受控往复摆动或定轴转动的传动功能，无需外接动力源即可实现低速、可控的手动动力输出，适配无供电场景或需要精细手动微调的作业环节。从功能特性来看，该机构采用铰接式关节连接结构，摇臂端部设置防滑握持球头，操作时施力顺手不易打滑，轮盘侧的带辐条结构既可以作为惯性轮稳定摇转动速，也可额外作为手动盘车的握持部位，适配不同操作习惯；中部的U型安装支架为整个机构提供稳定的支撑基础，铰接关节处设置耐磨衬套结构，可长期承受往复摆动带来的摩擦损耗，关节内部的缓冲垫块能减少摇转至极限位置时的刚性冲击，降低操作噪音与构件磨损，延长整体使用寿命。在设计思路上，该机构优先考虑手动操作的人机工程学需求，摇臂长度经过适配人手操作力矩的优化，普通人无需施加过大握力即可轻松驱动，各铰接点的转动副均采用同轴度定位设计，装配后无卡滞、旷量极小，运动传递顺畅无死点；支架的安装面预留标准化的固定孔位，可直接通过螺栓固定在设备机架的平面上，无需额外制作适配转接件。从外形尺寸与安装边界来看，该机构整体结构紧凑，轮盘直径适配常规手动操作的回转半径，摇臂展开后不会超出常规小型设备的安装边界，支架底部的安装孔间距符合通用小型机械辅件的安装尺寸规范，横向与纵向的占用空间较小，不会与设备周边的其他构件产生运动干涉；摇臂转动过程中，端部球头的运动轨迹经过校核，预留足够的安全操作空间，操作时不会夹碰操作人员手部，同时整体外露构件均做圆角钝化处理，无尖锐棱角，操作安全性有充足保障。
