四旋翼飞控集成机架结构设计方案

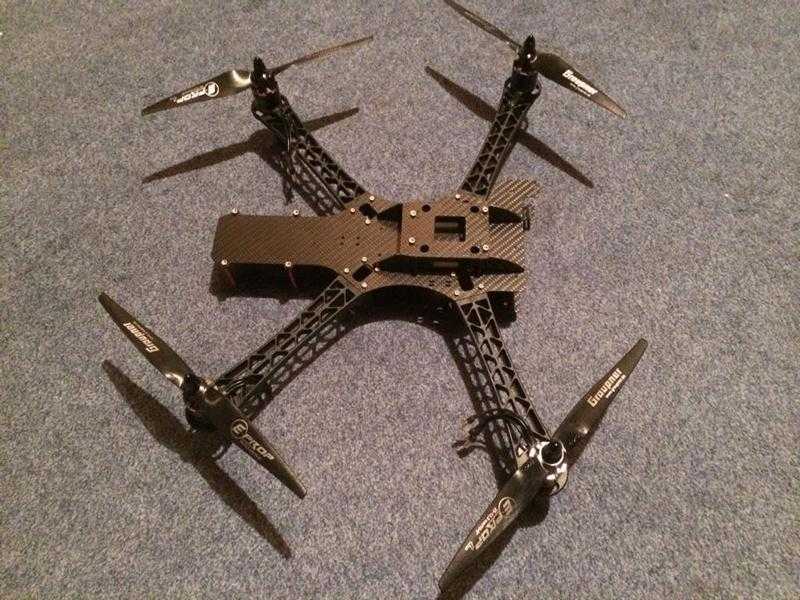

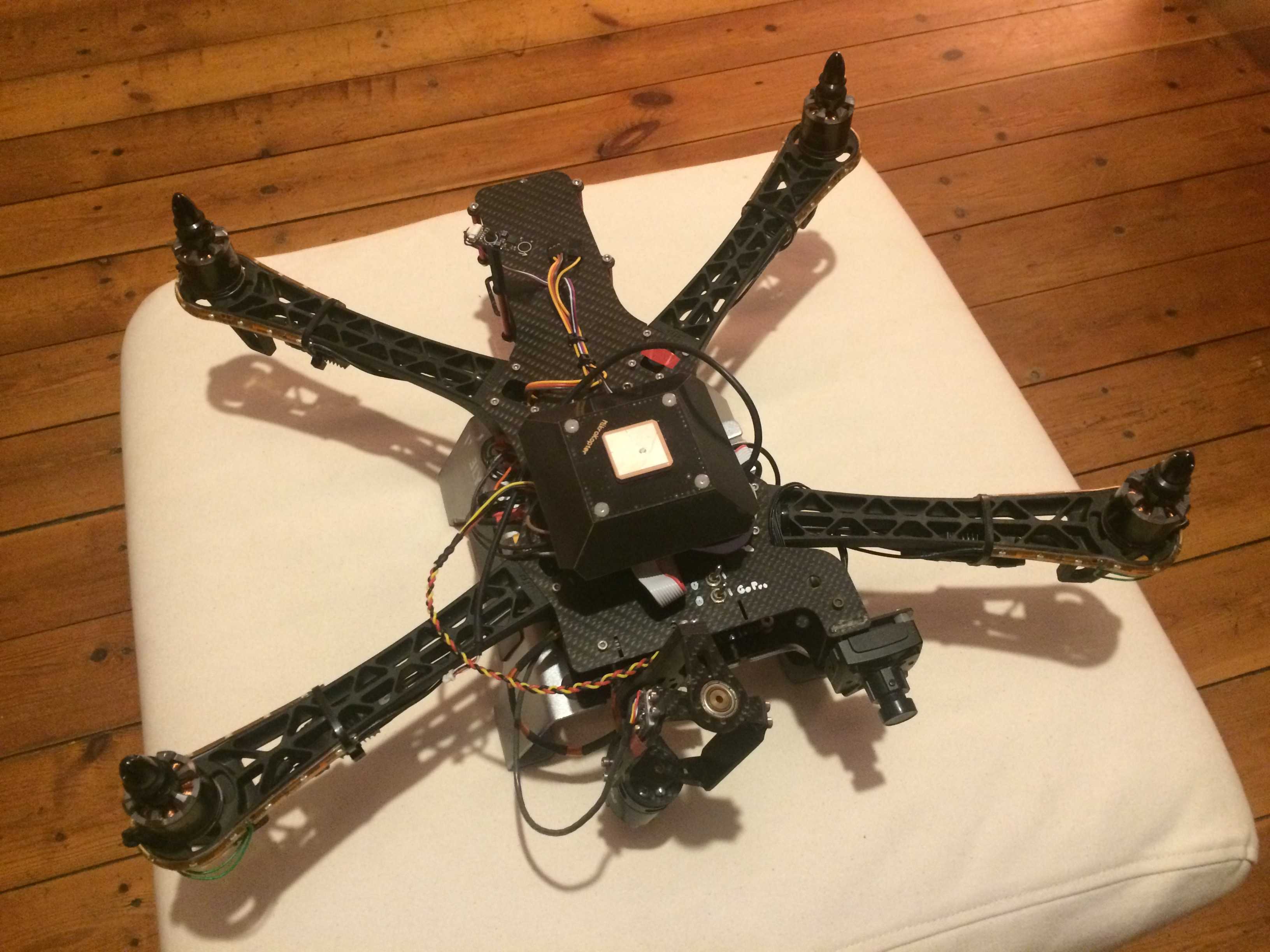

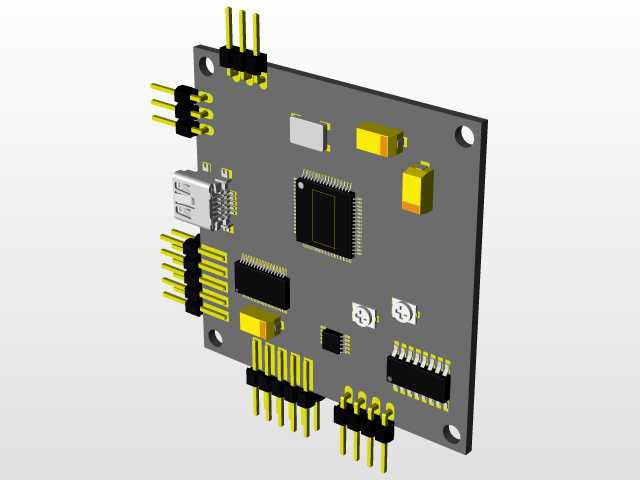

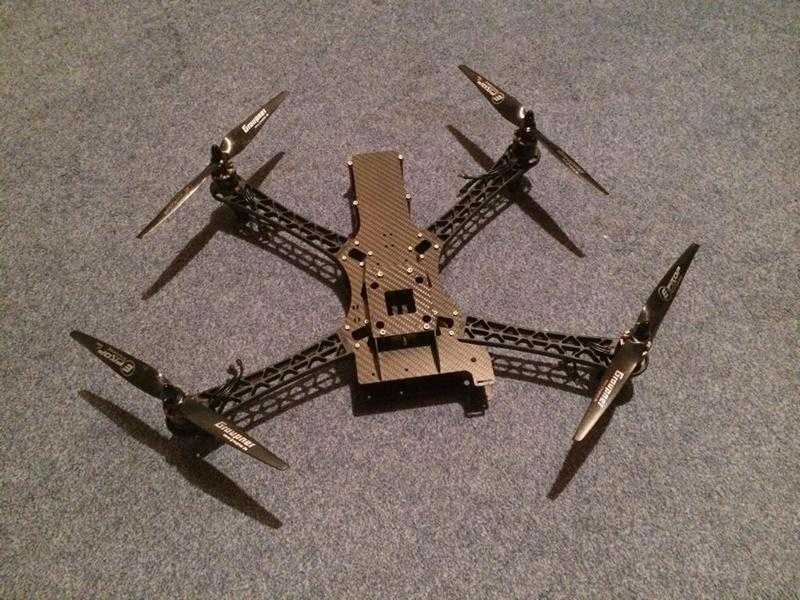

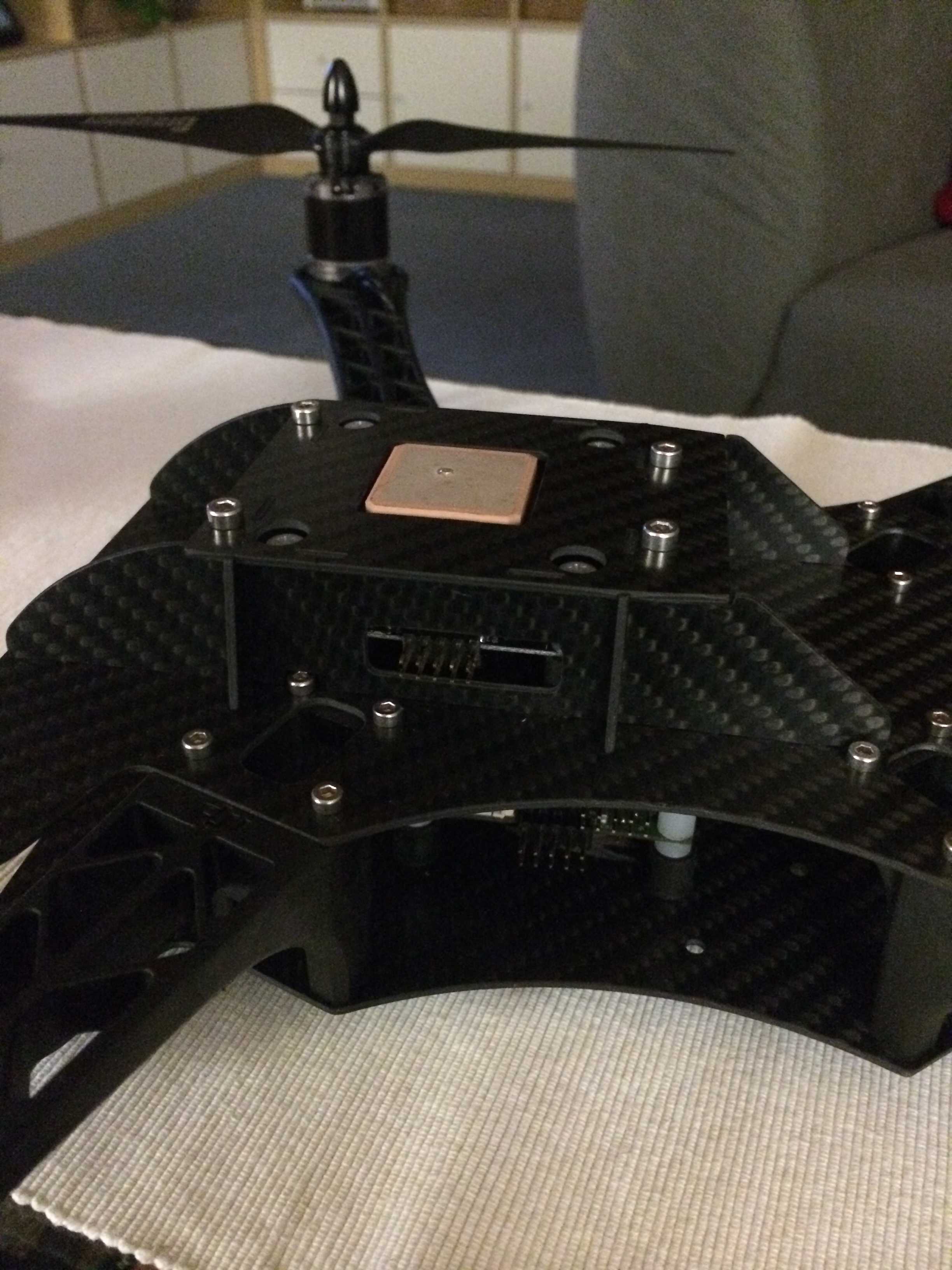

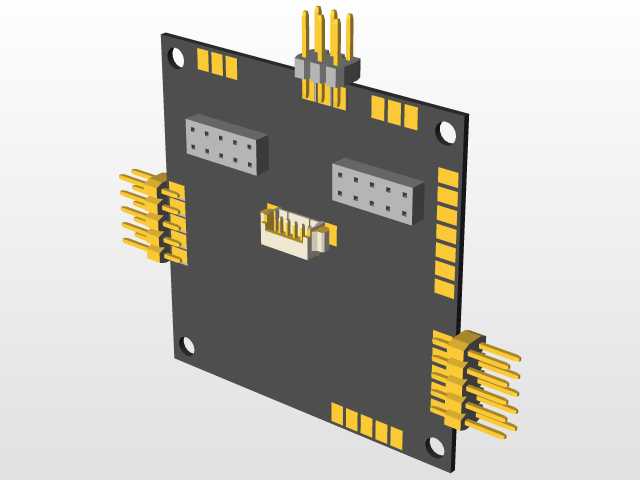

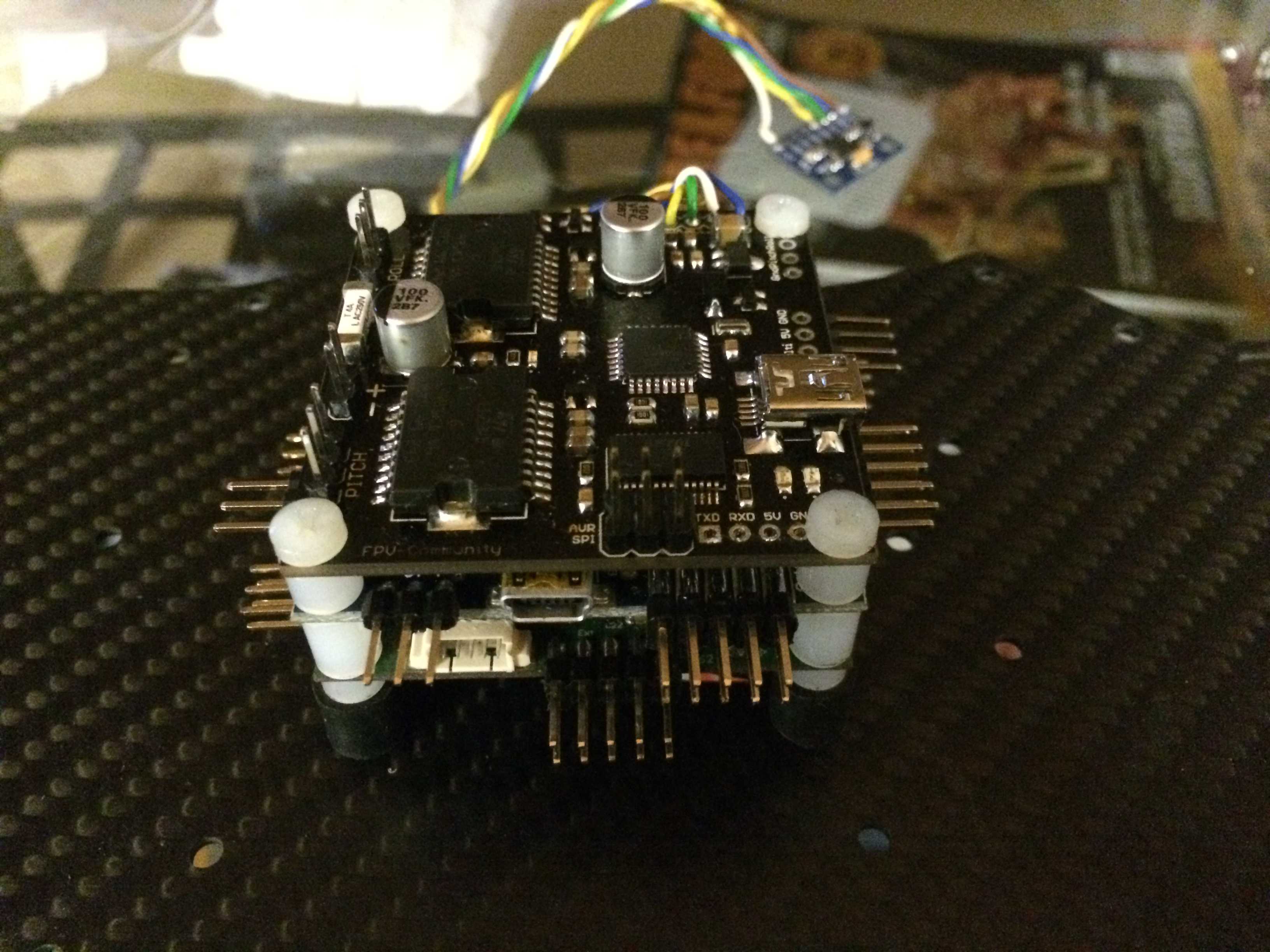

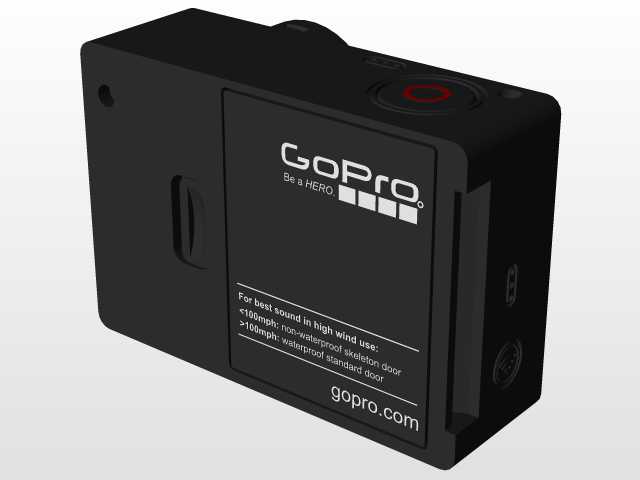

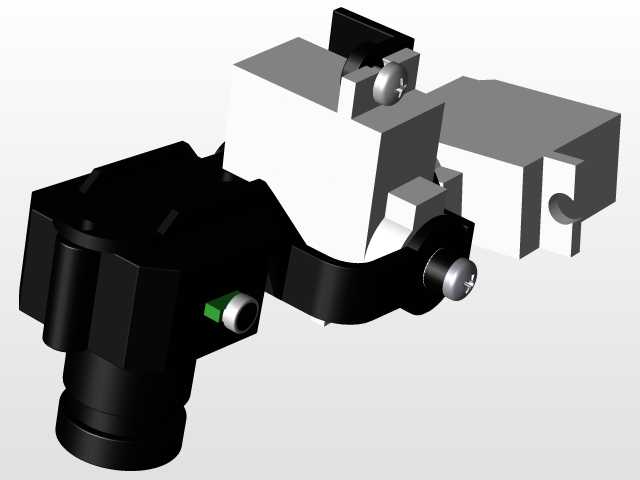

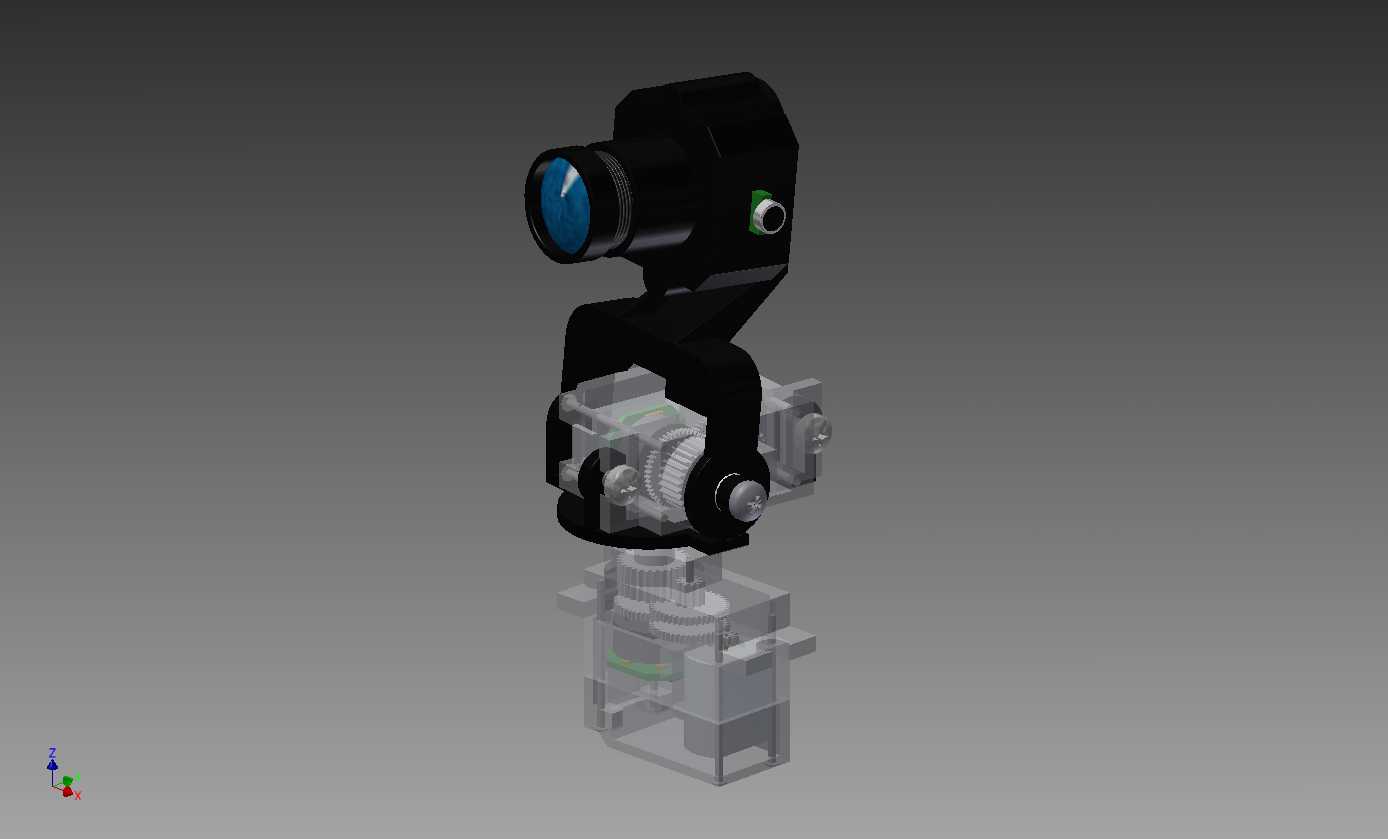

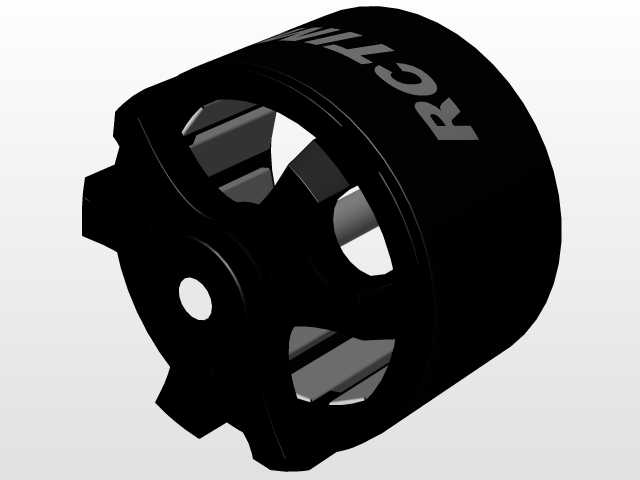

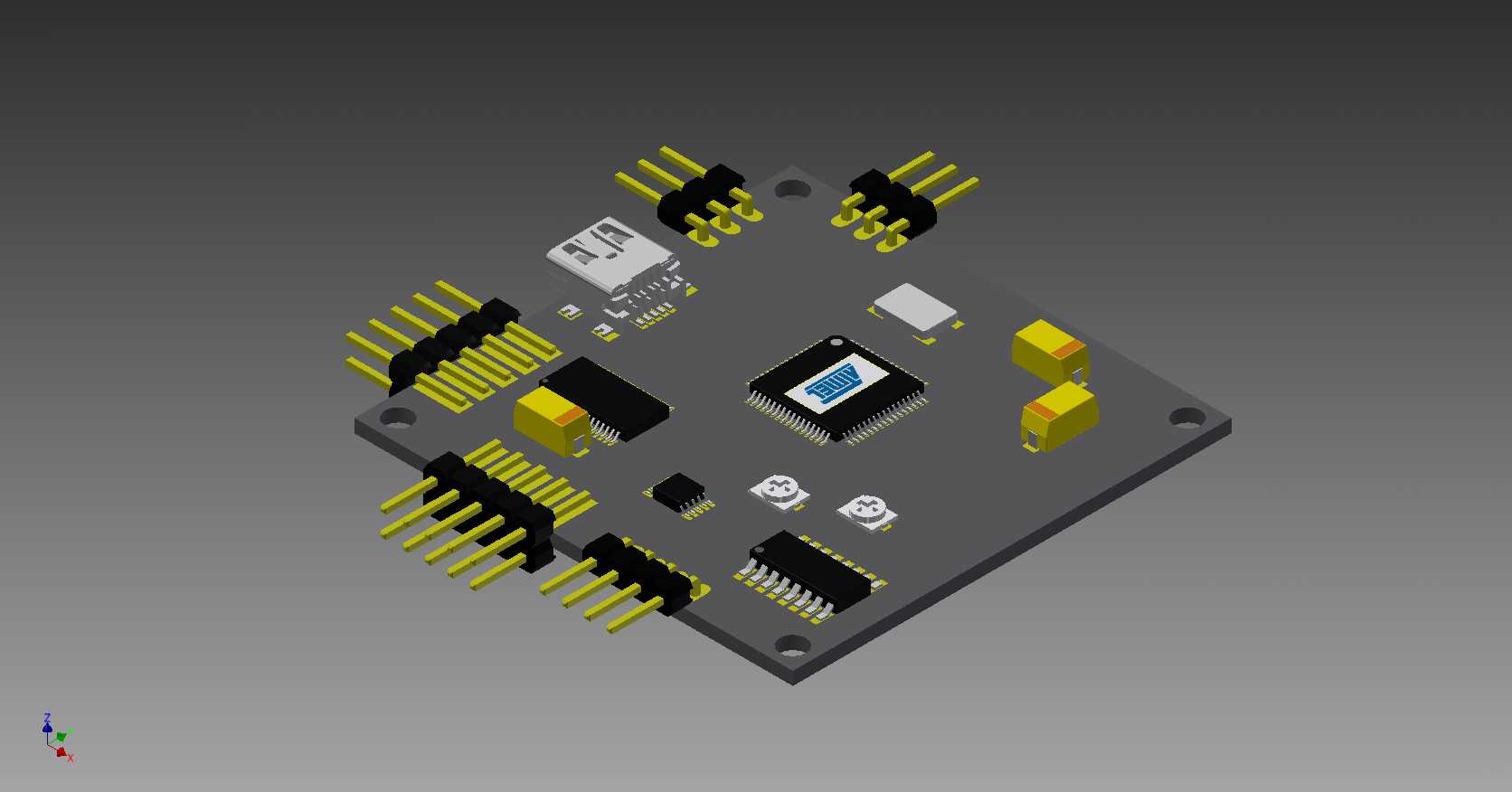

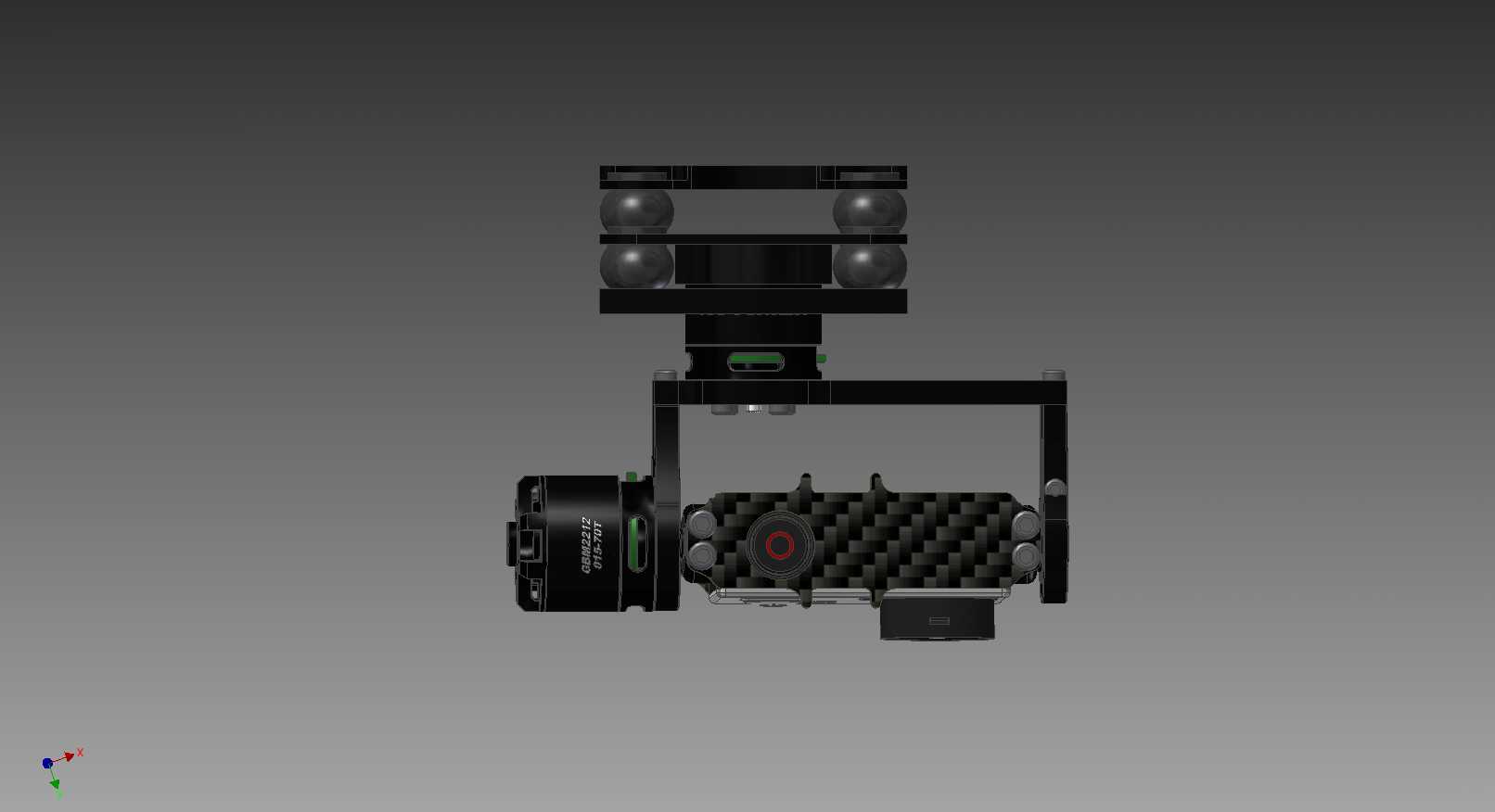

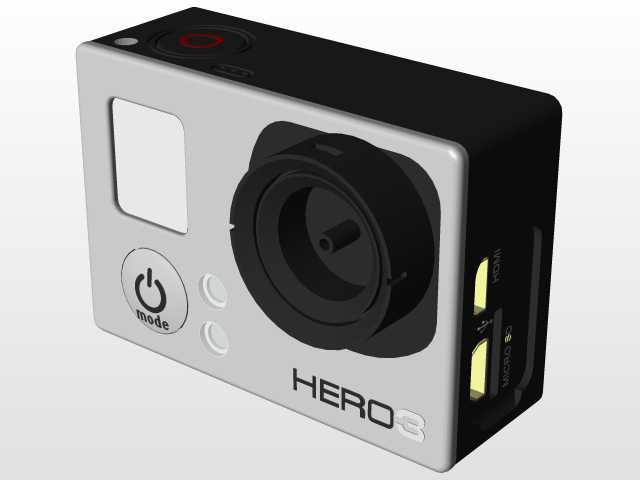

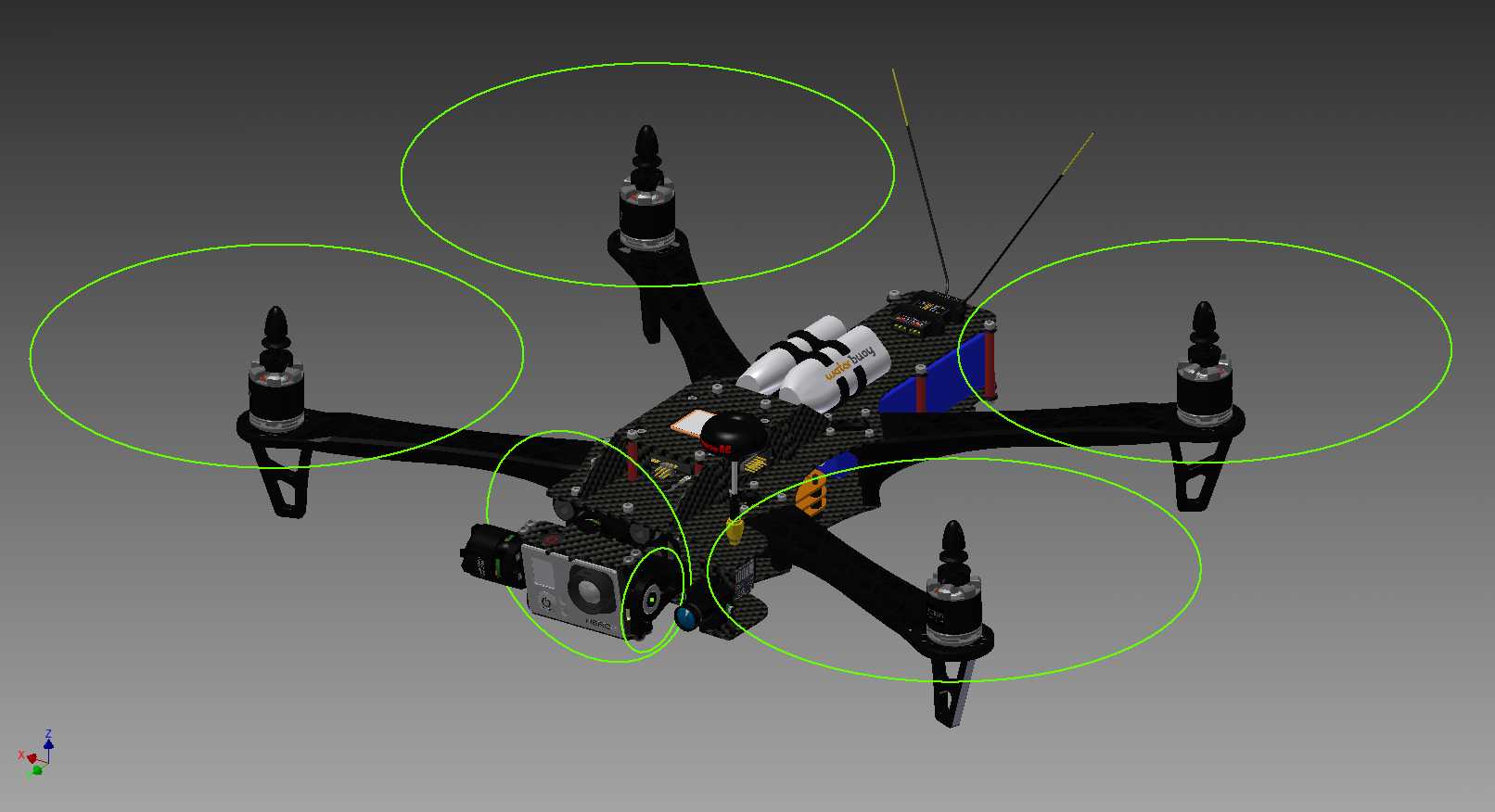

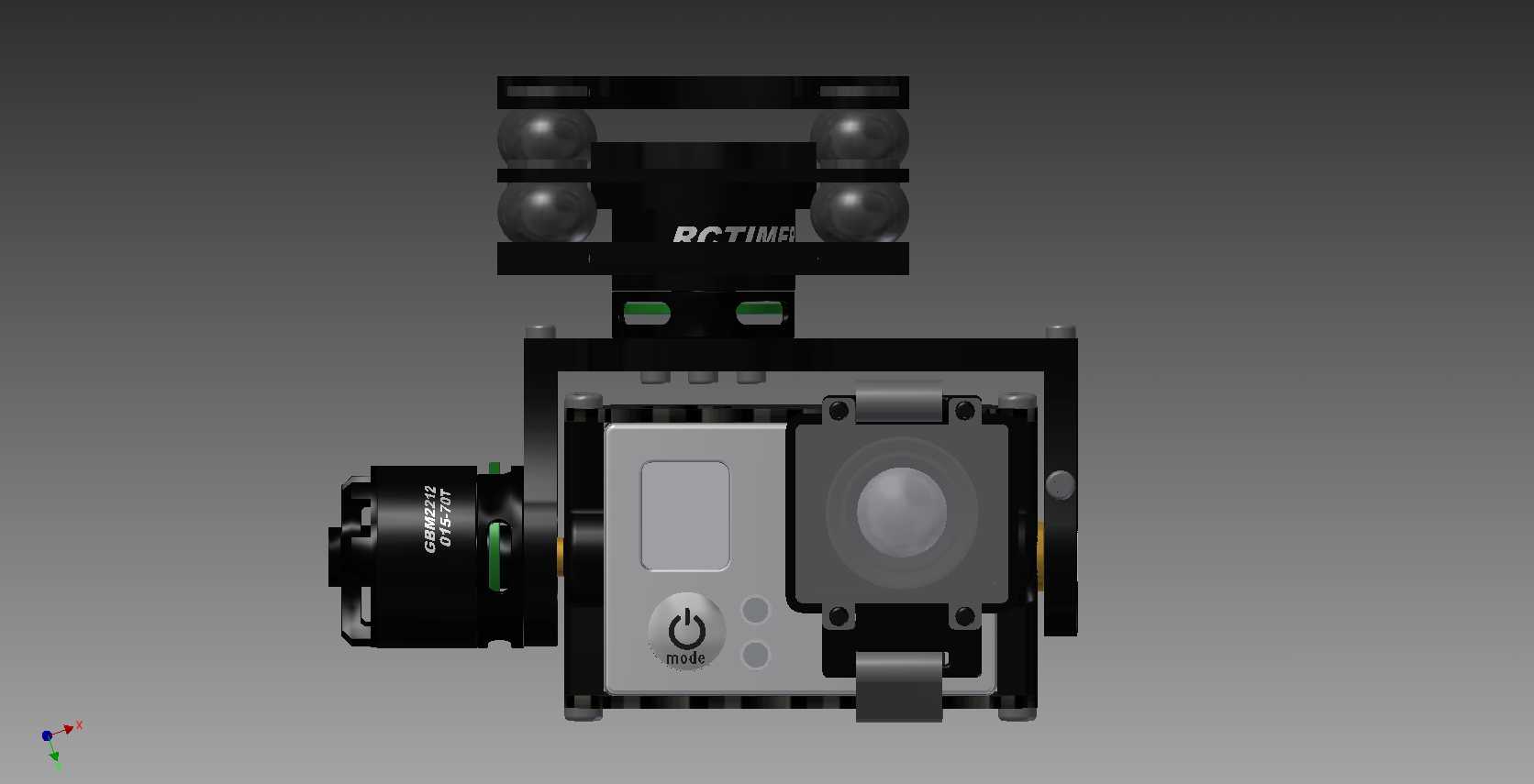

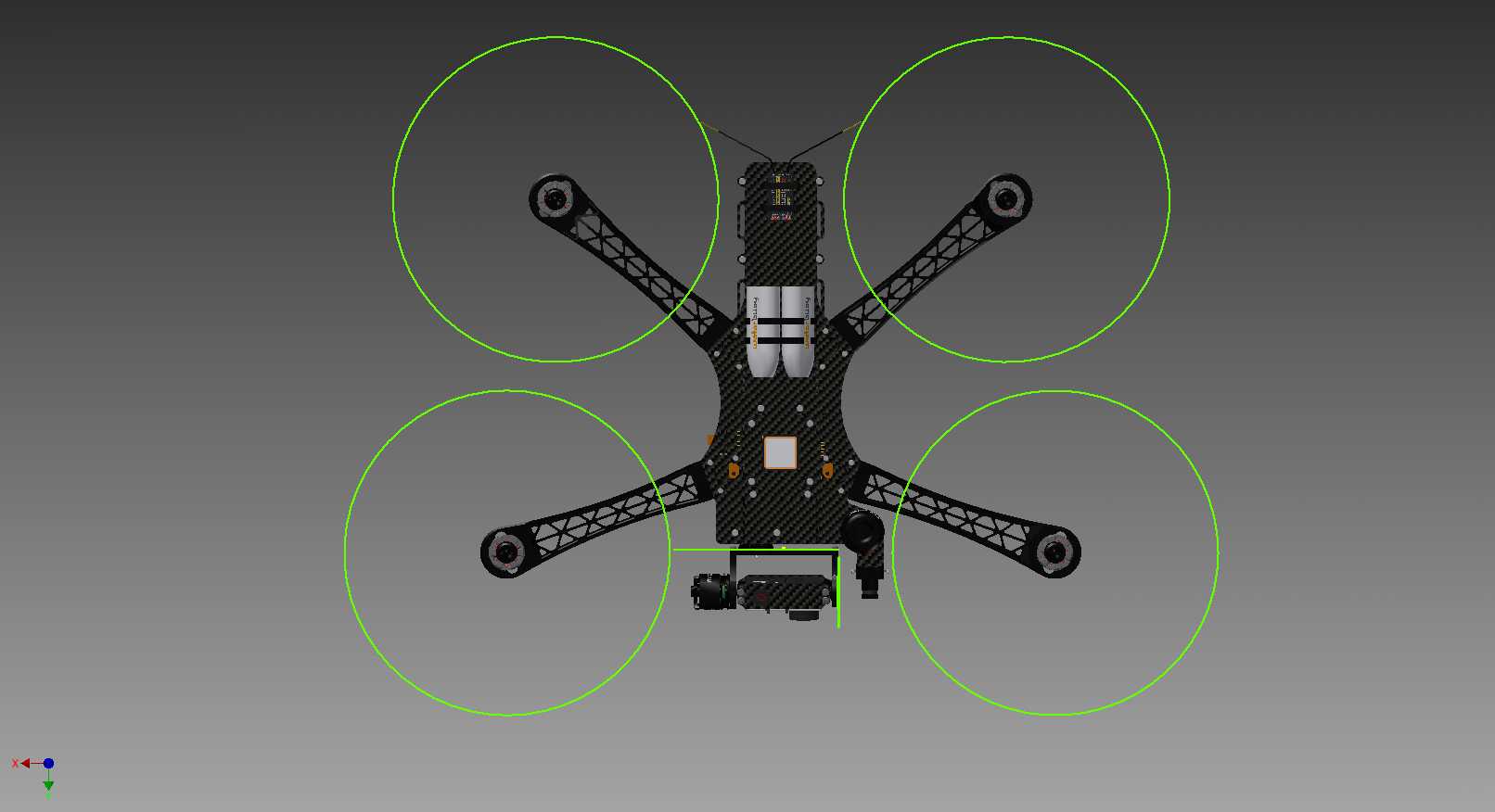

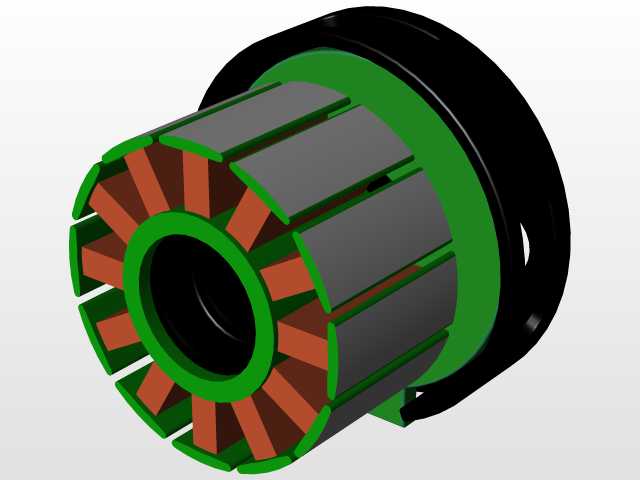

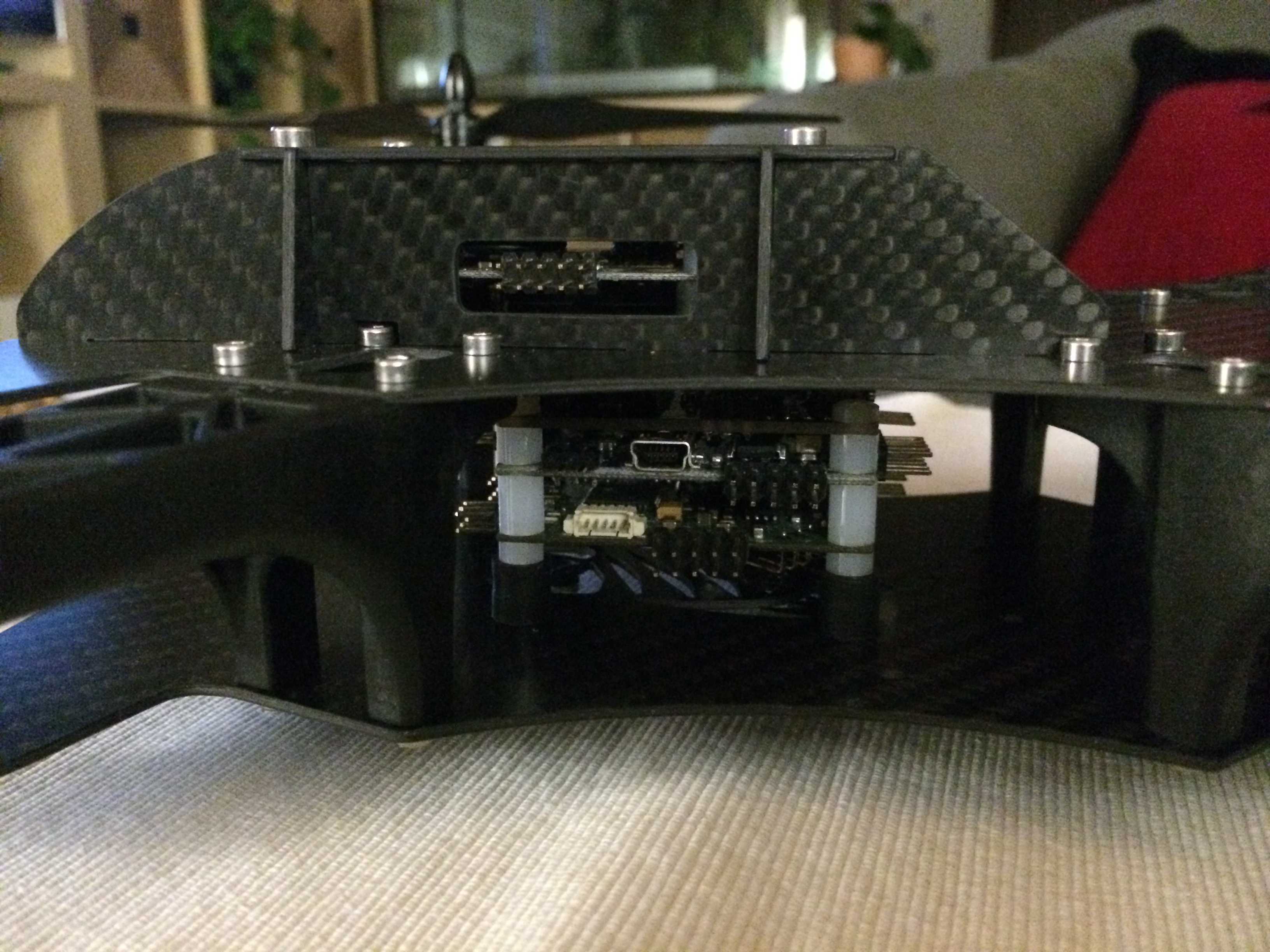

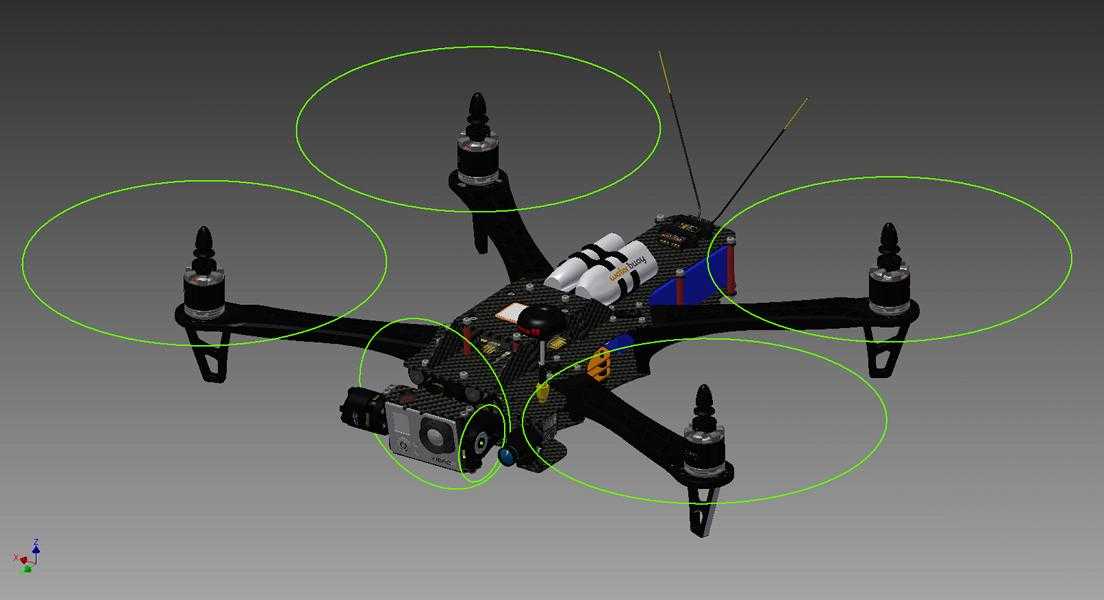

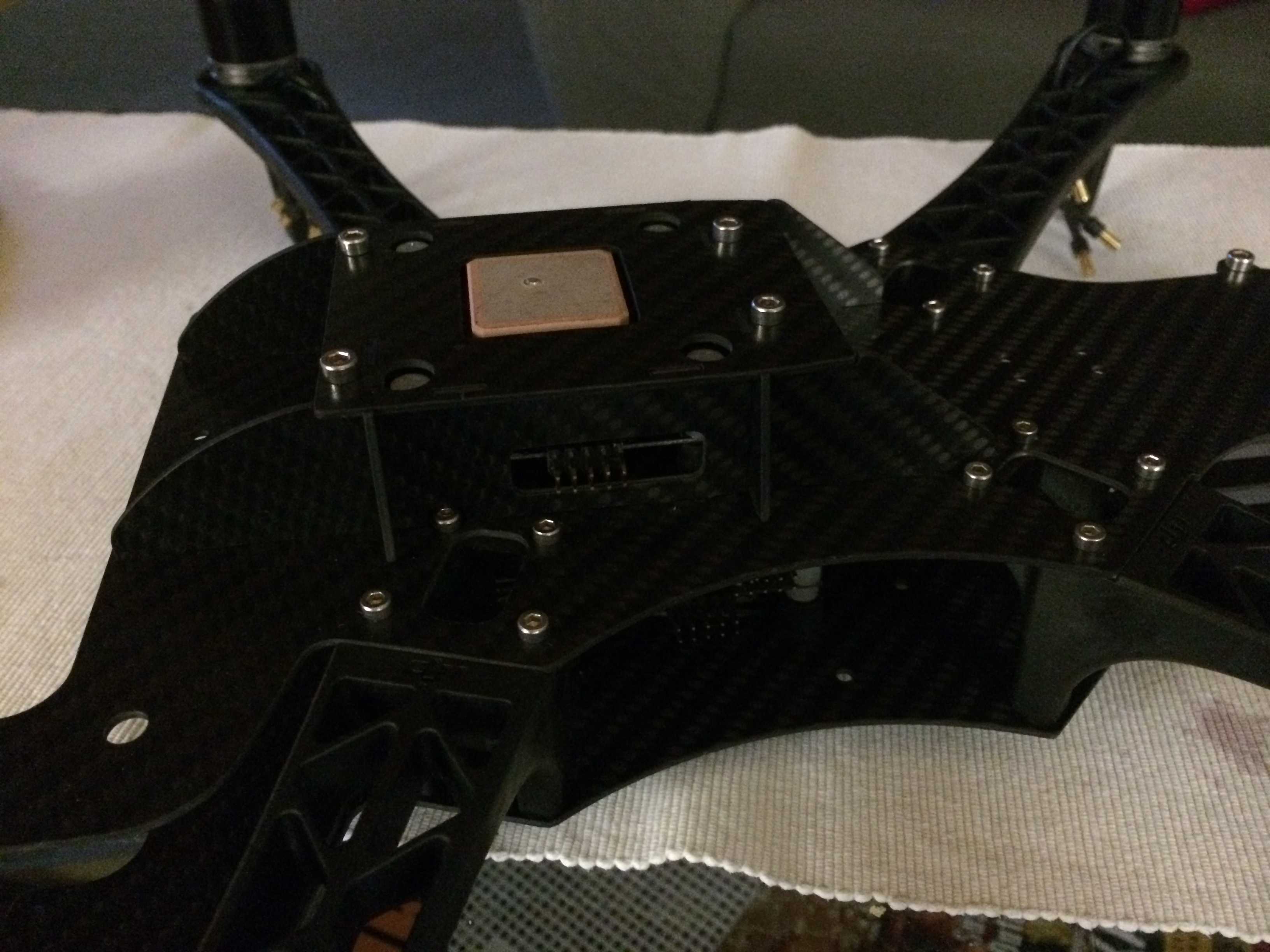

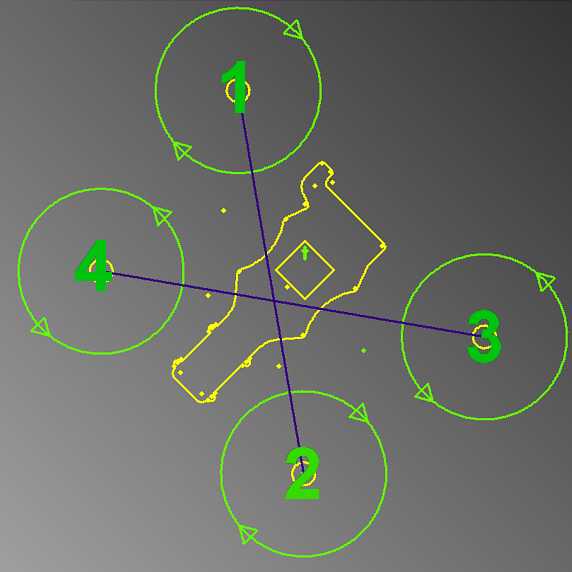

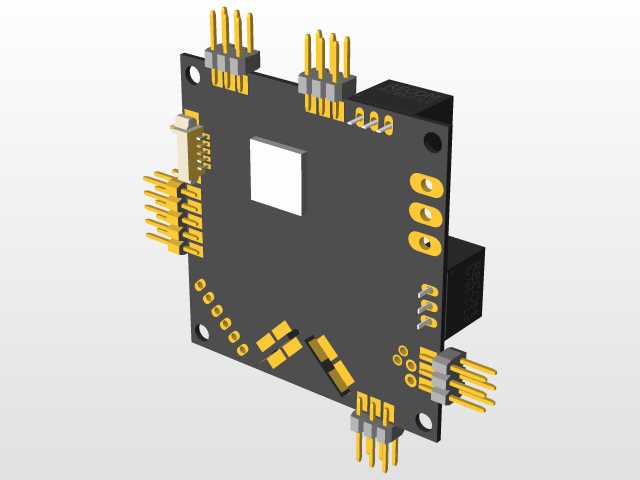

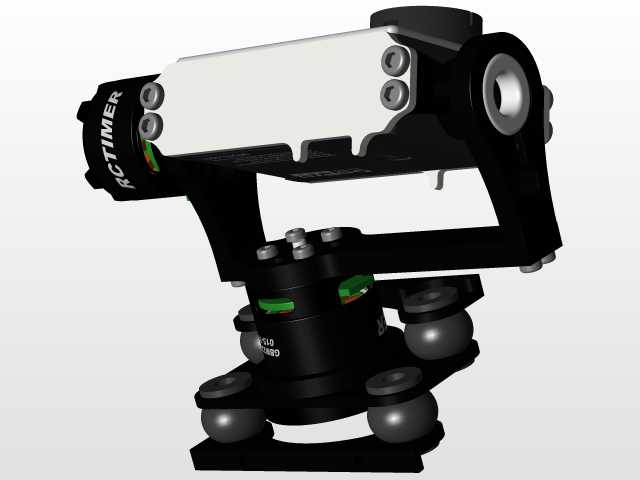

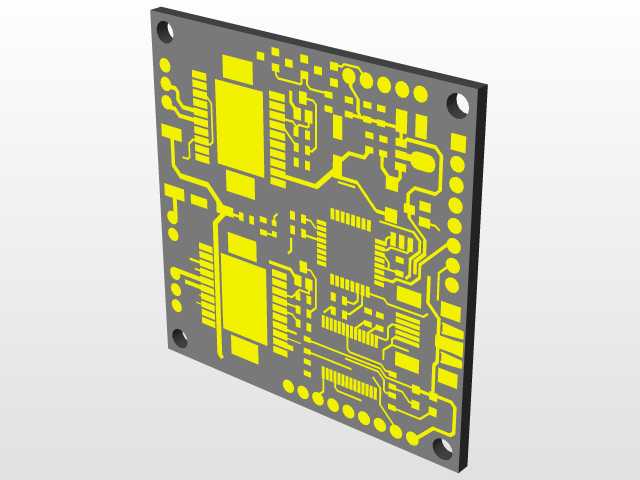

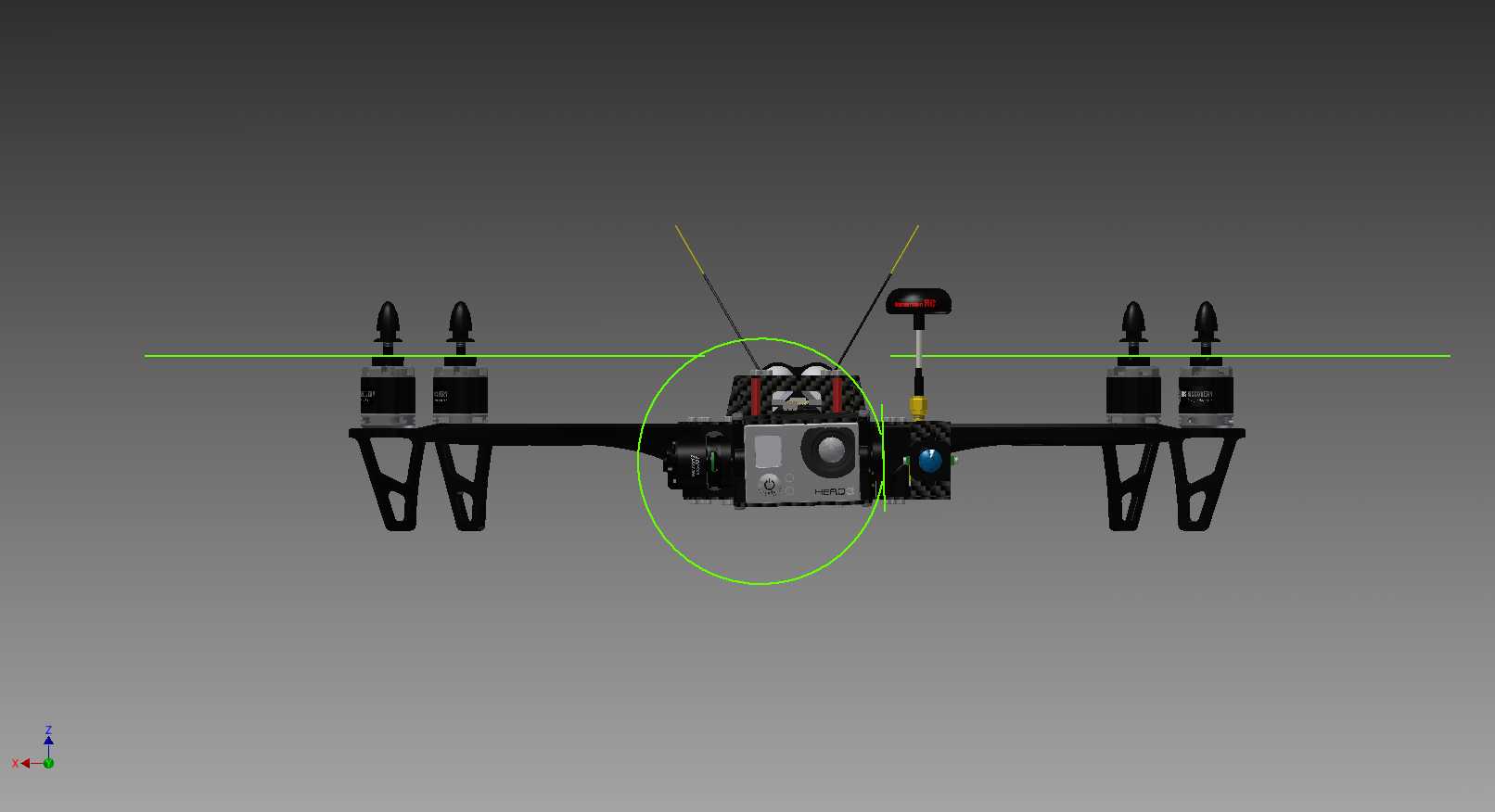

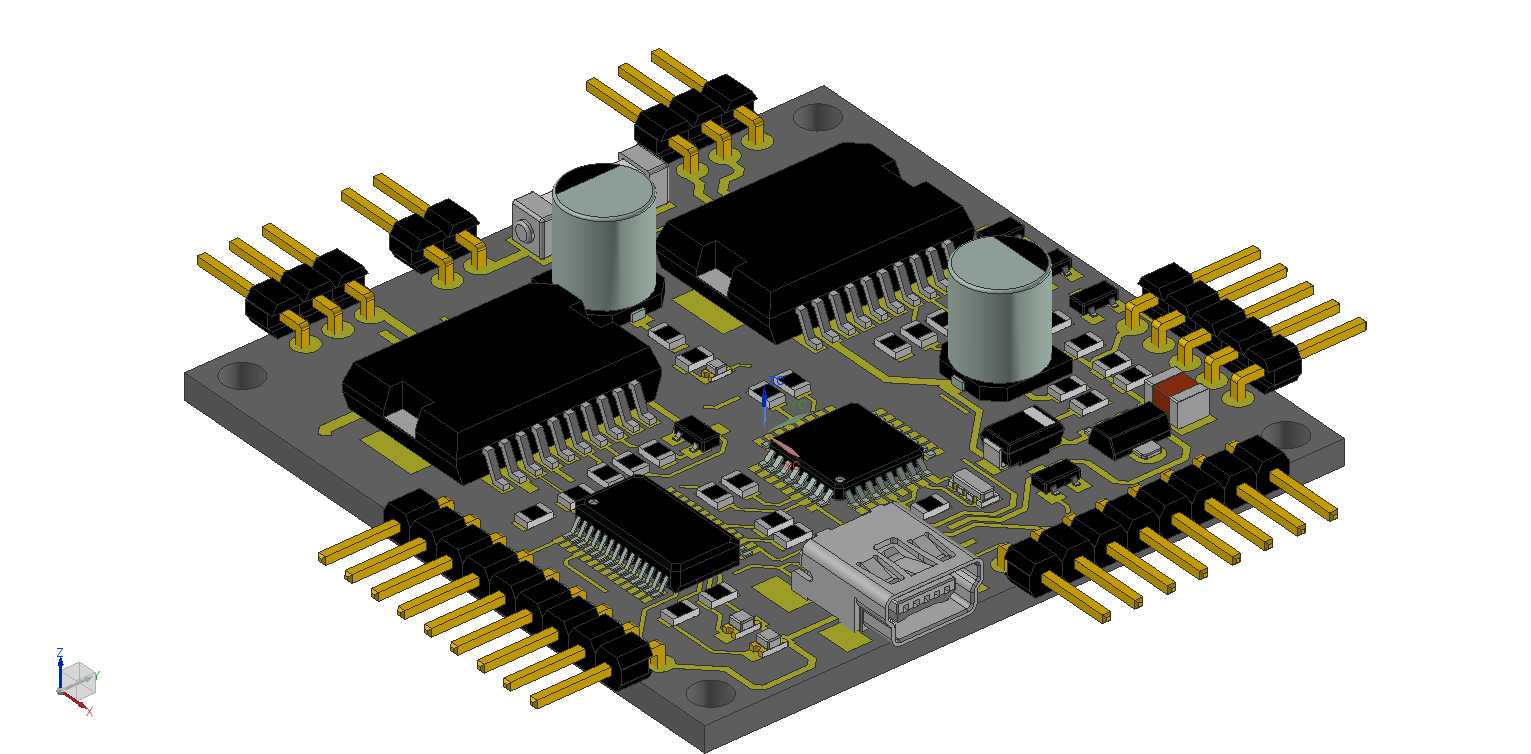

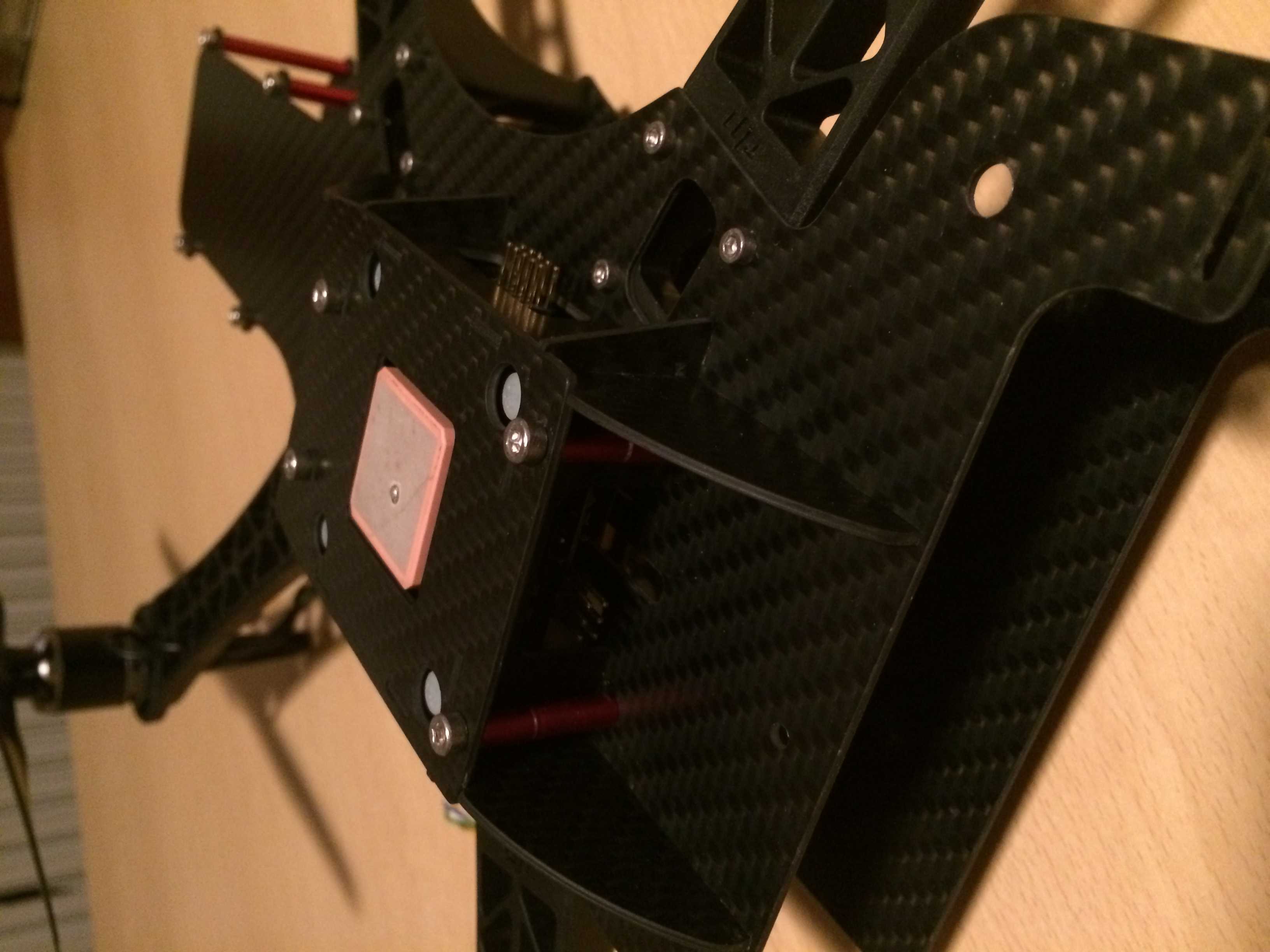

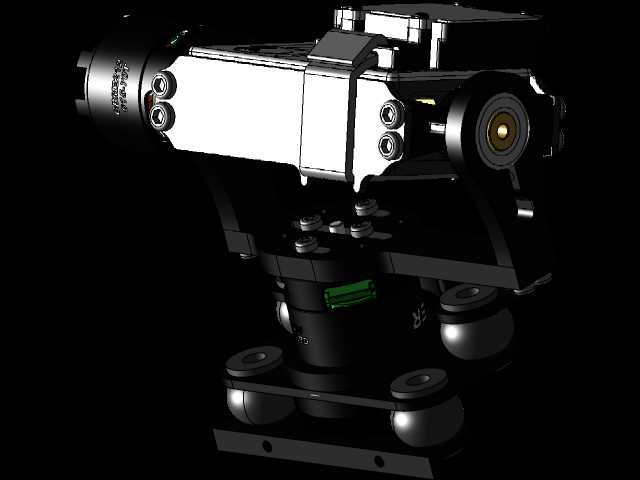

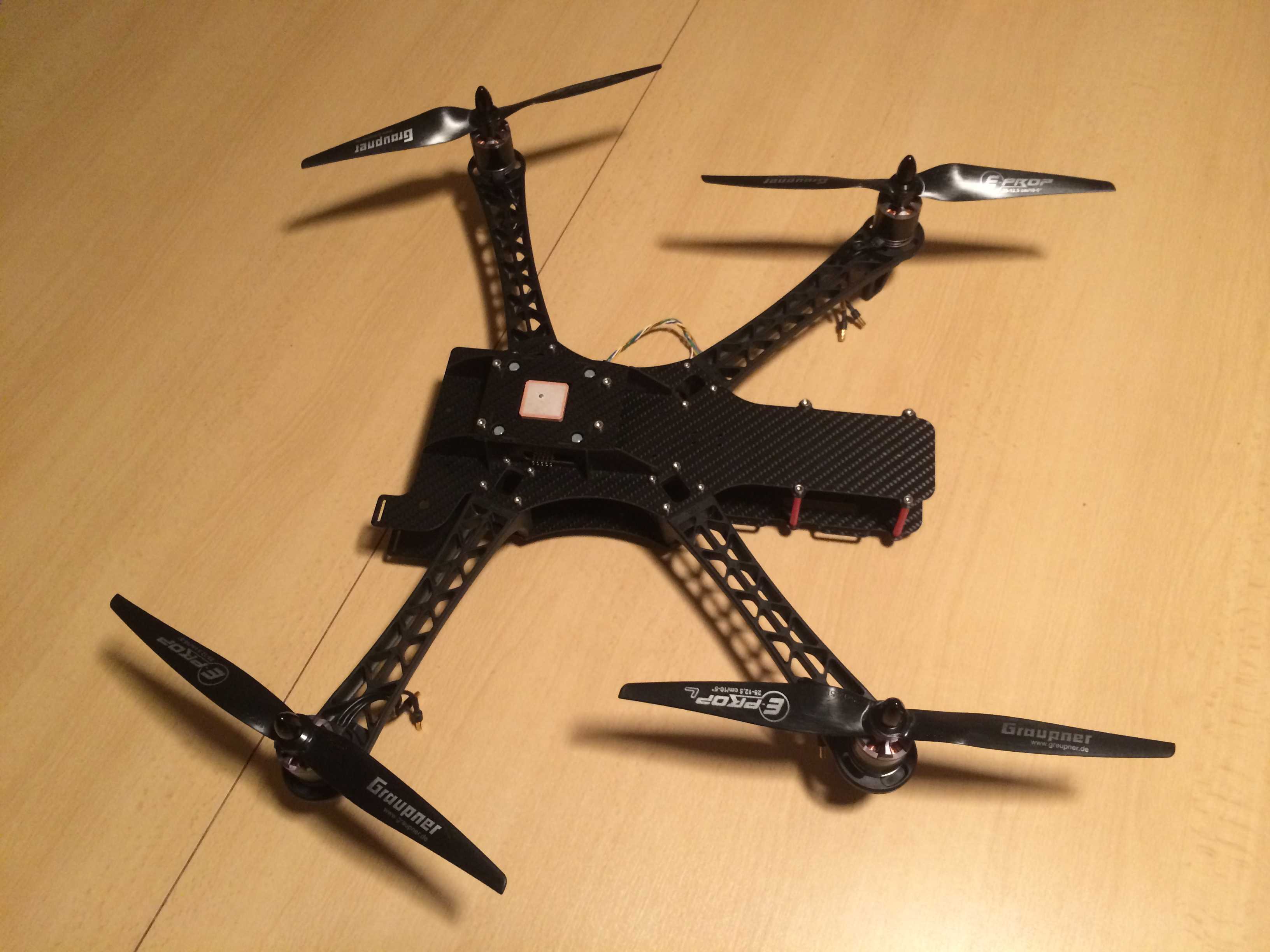

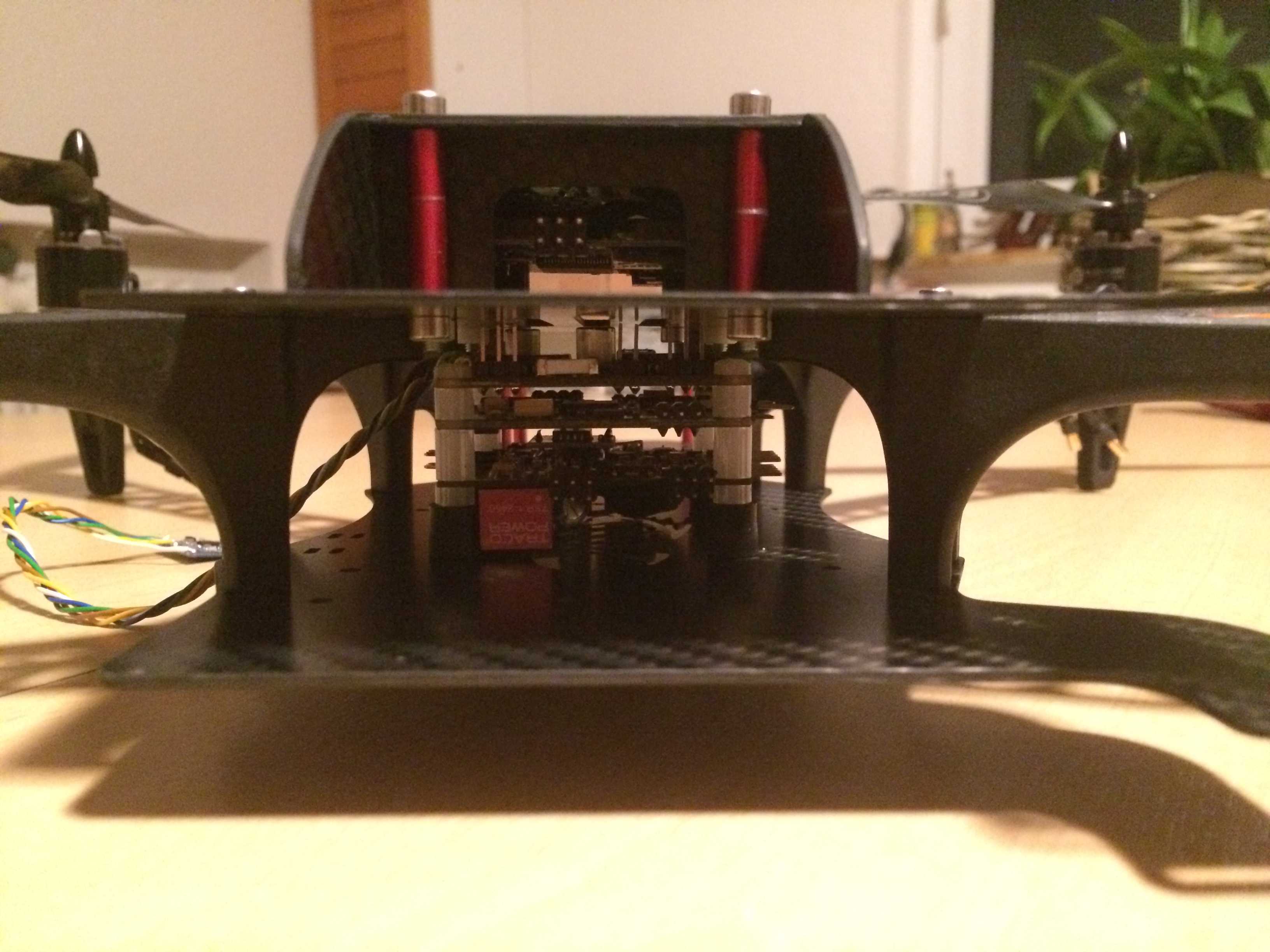

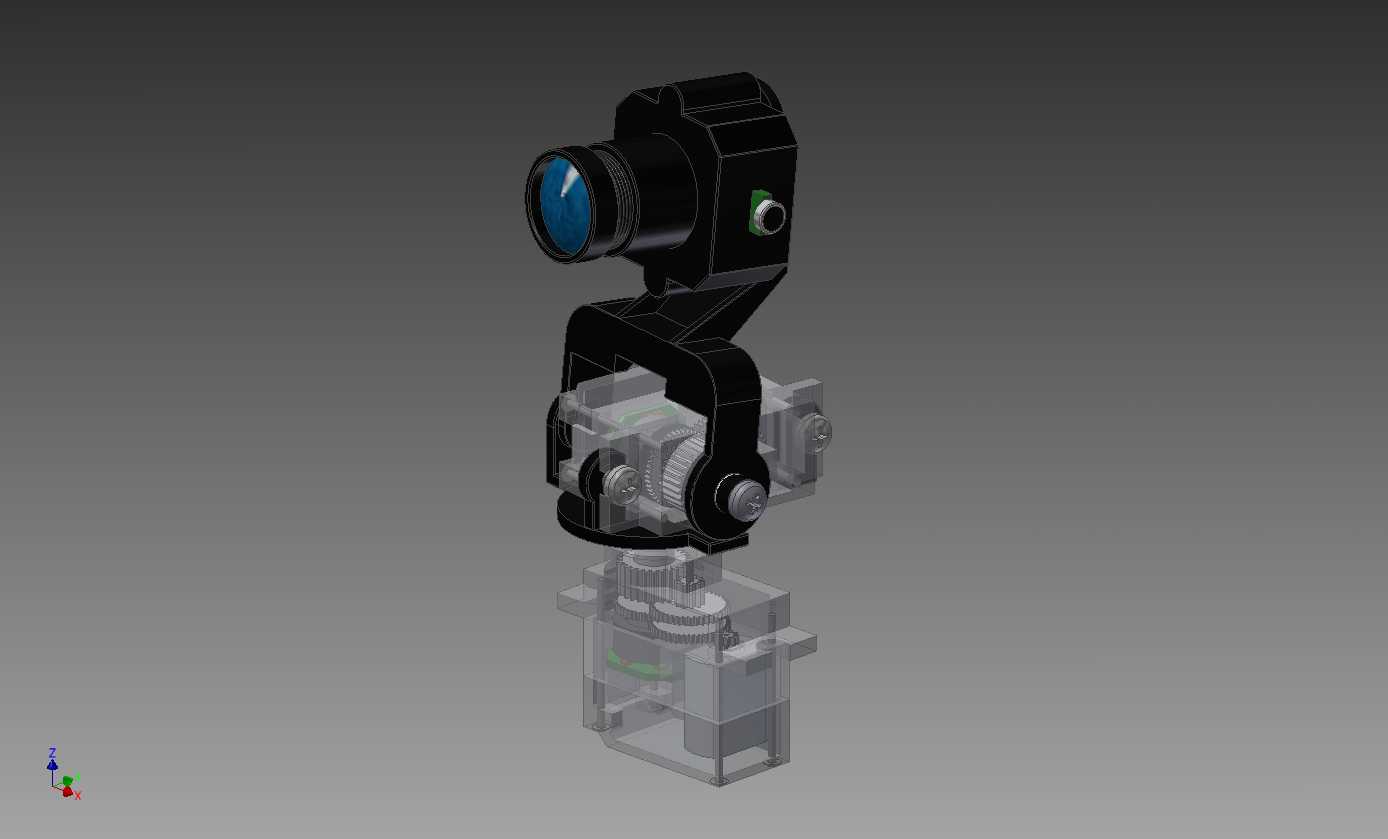

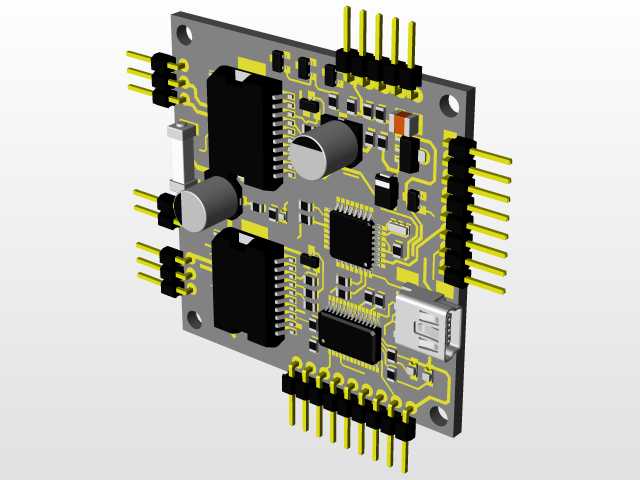

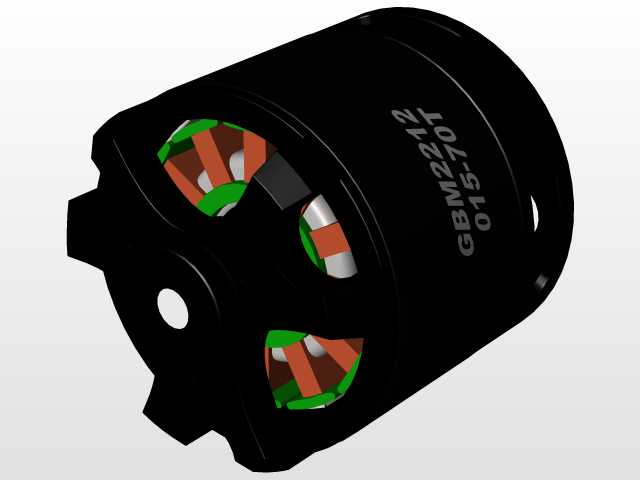

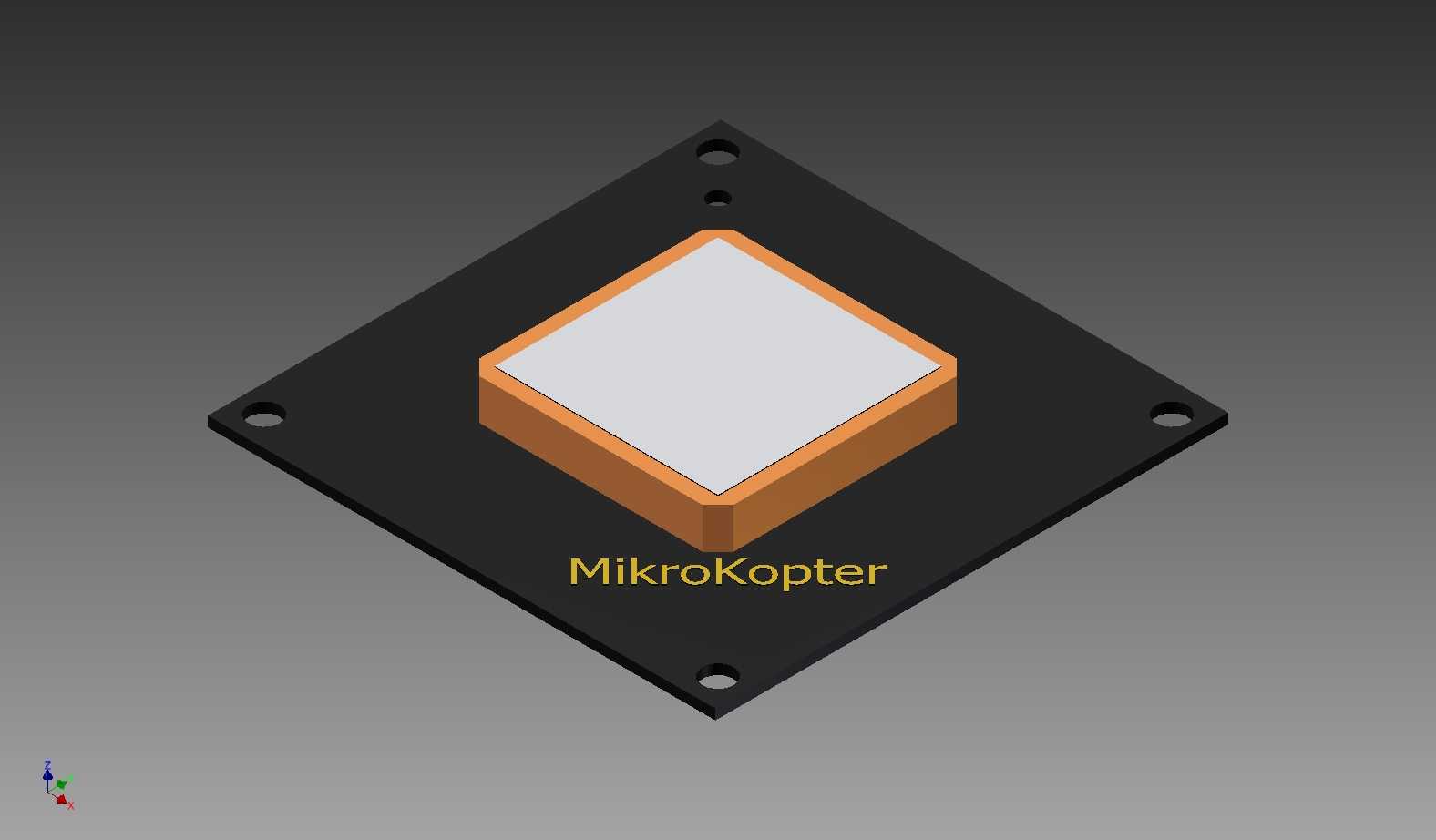

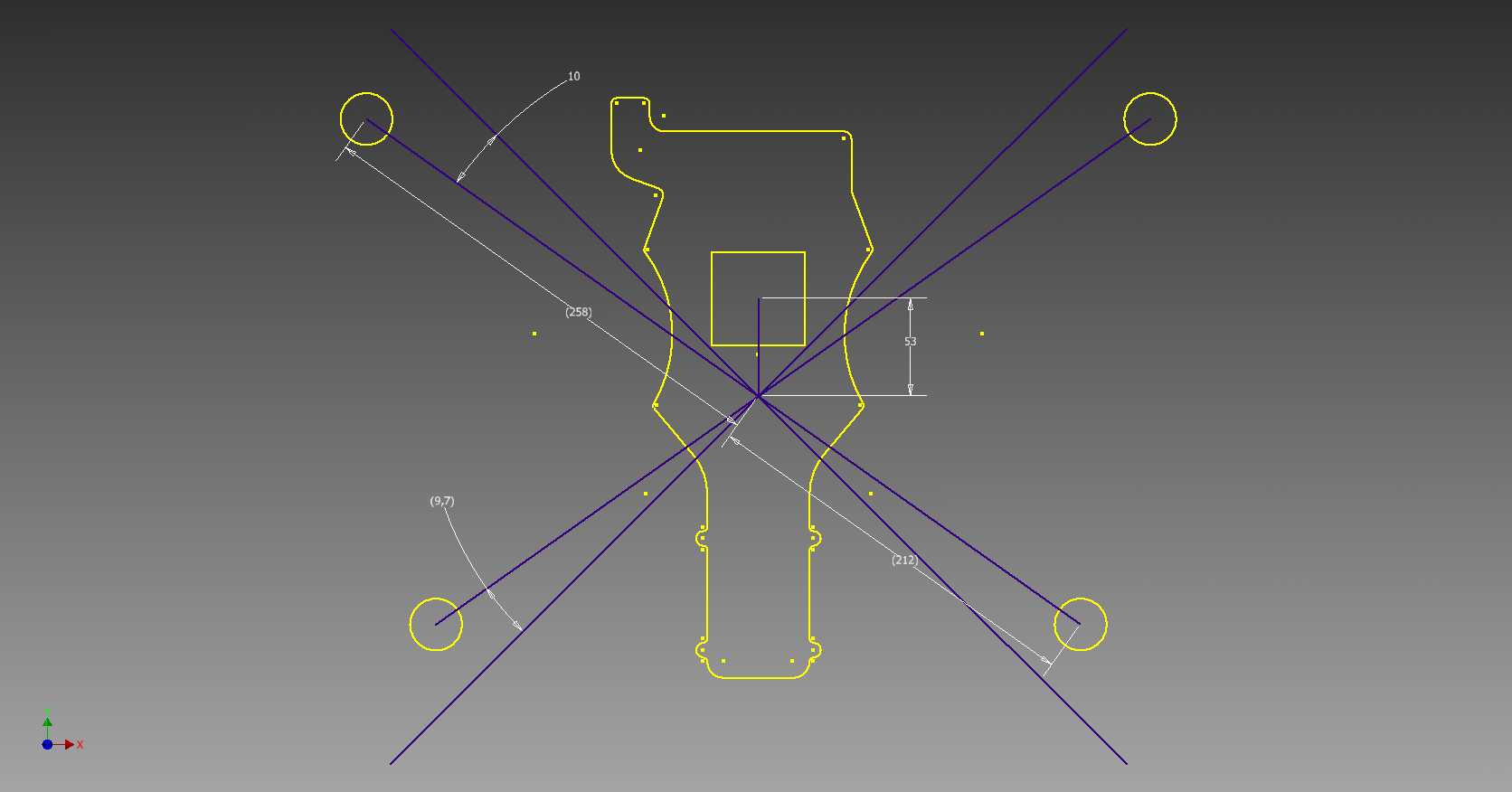

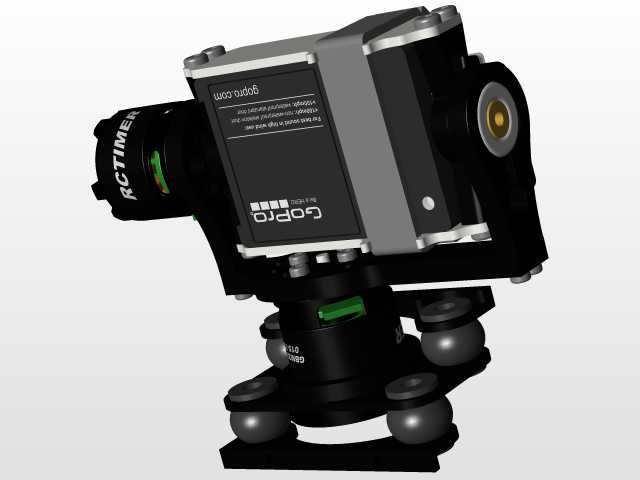

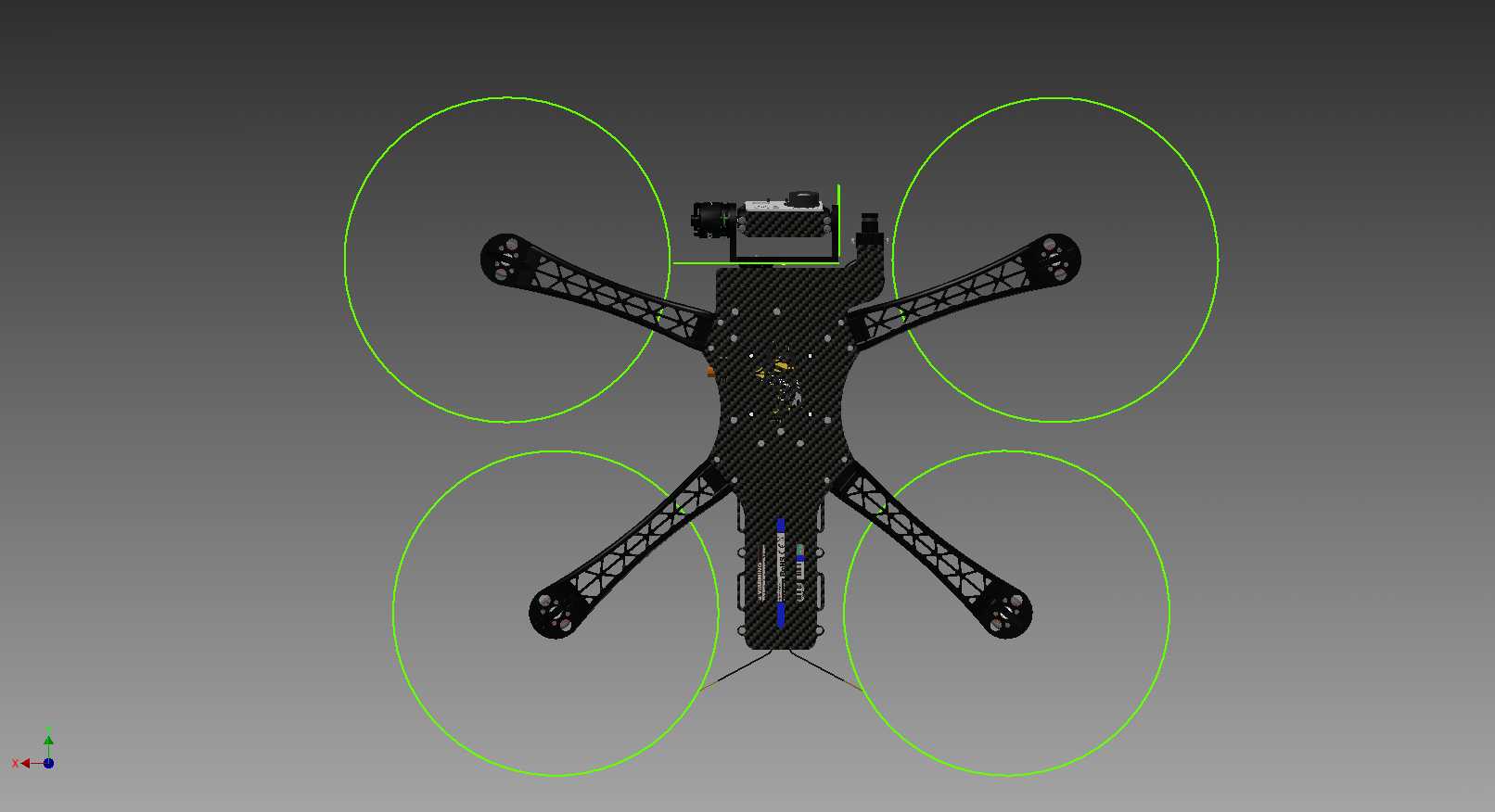

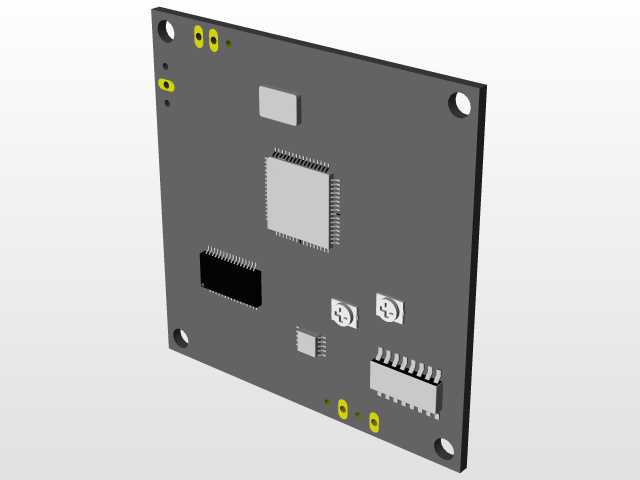

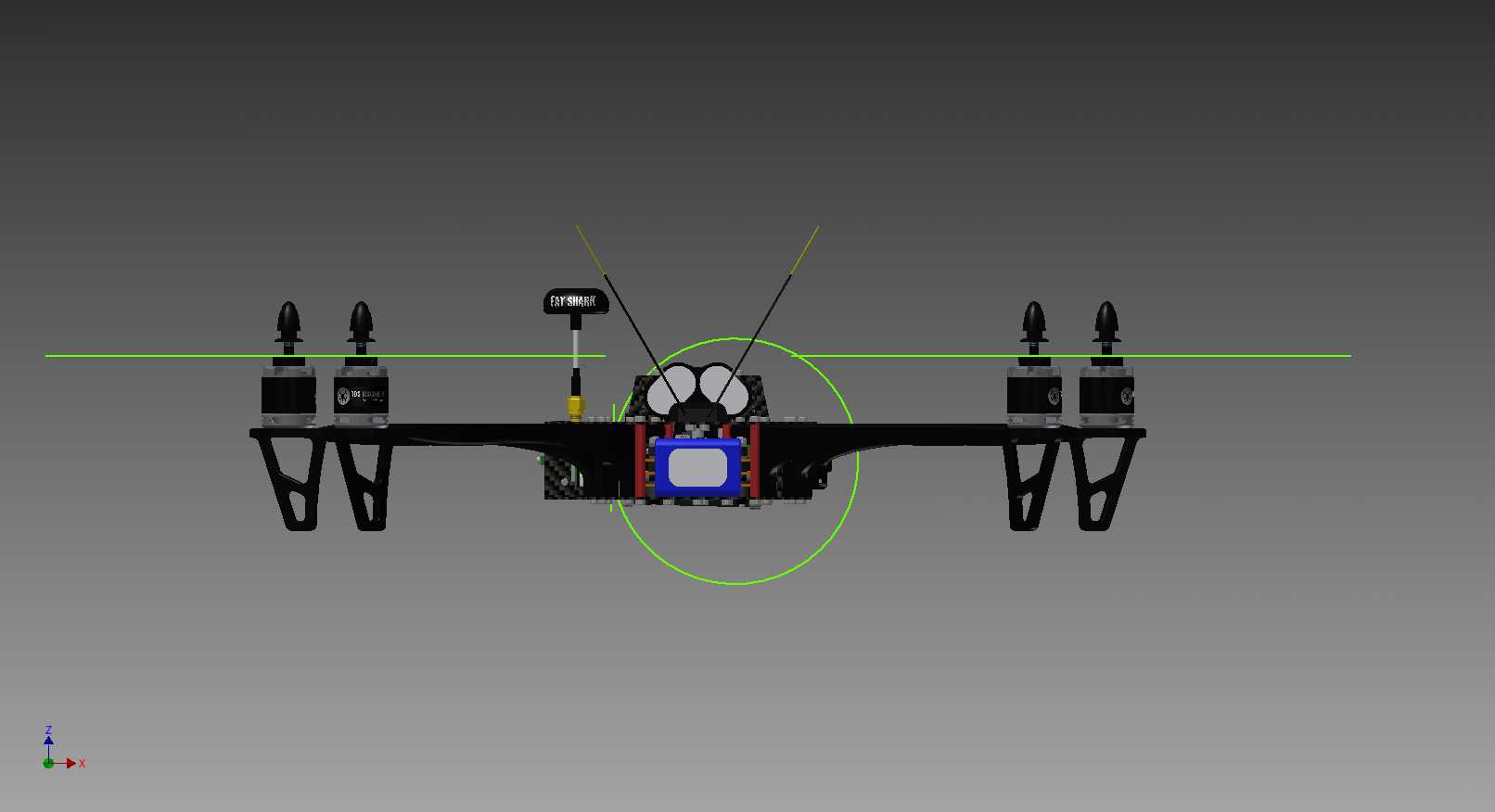

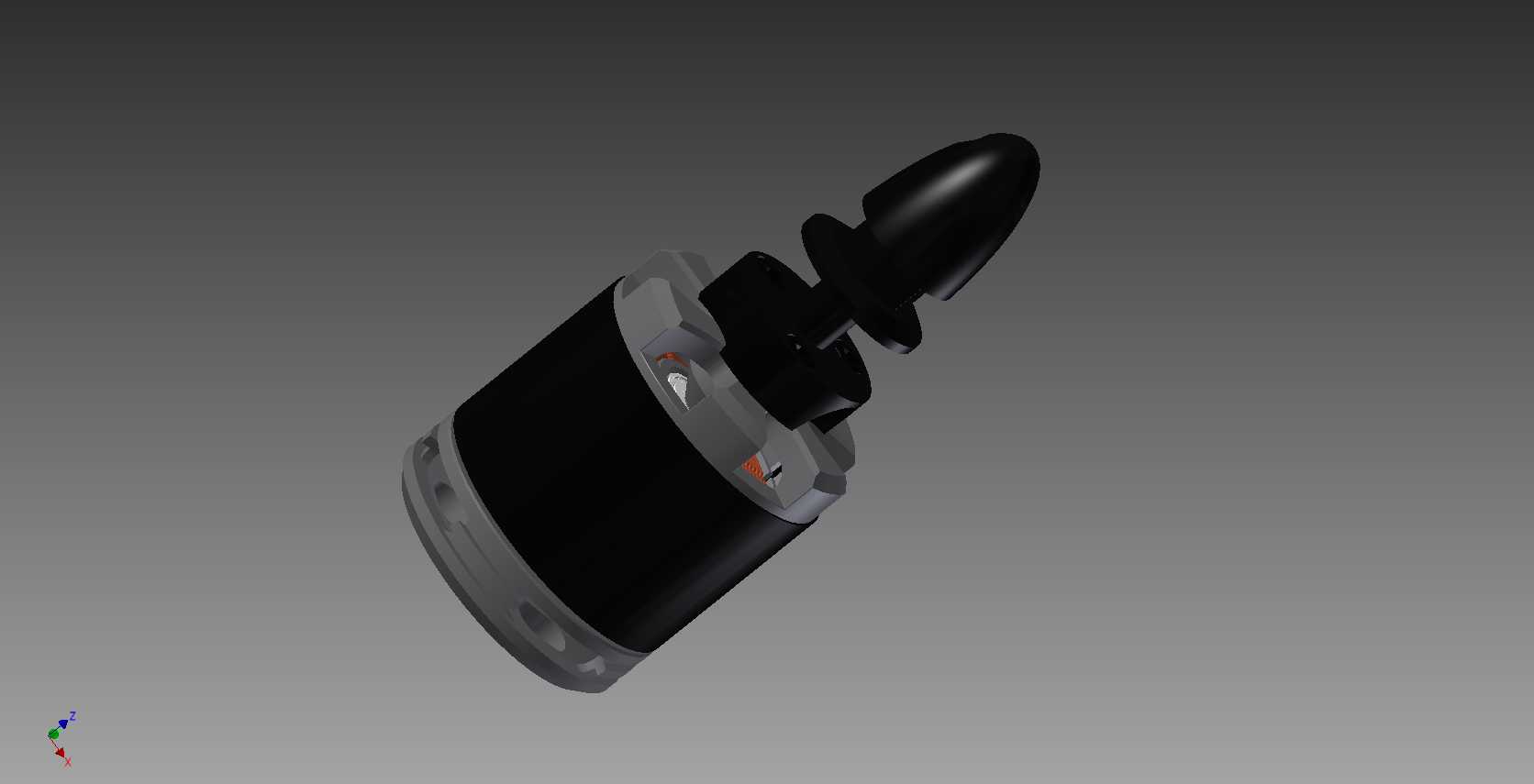

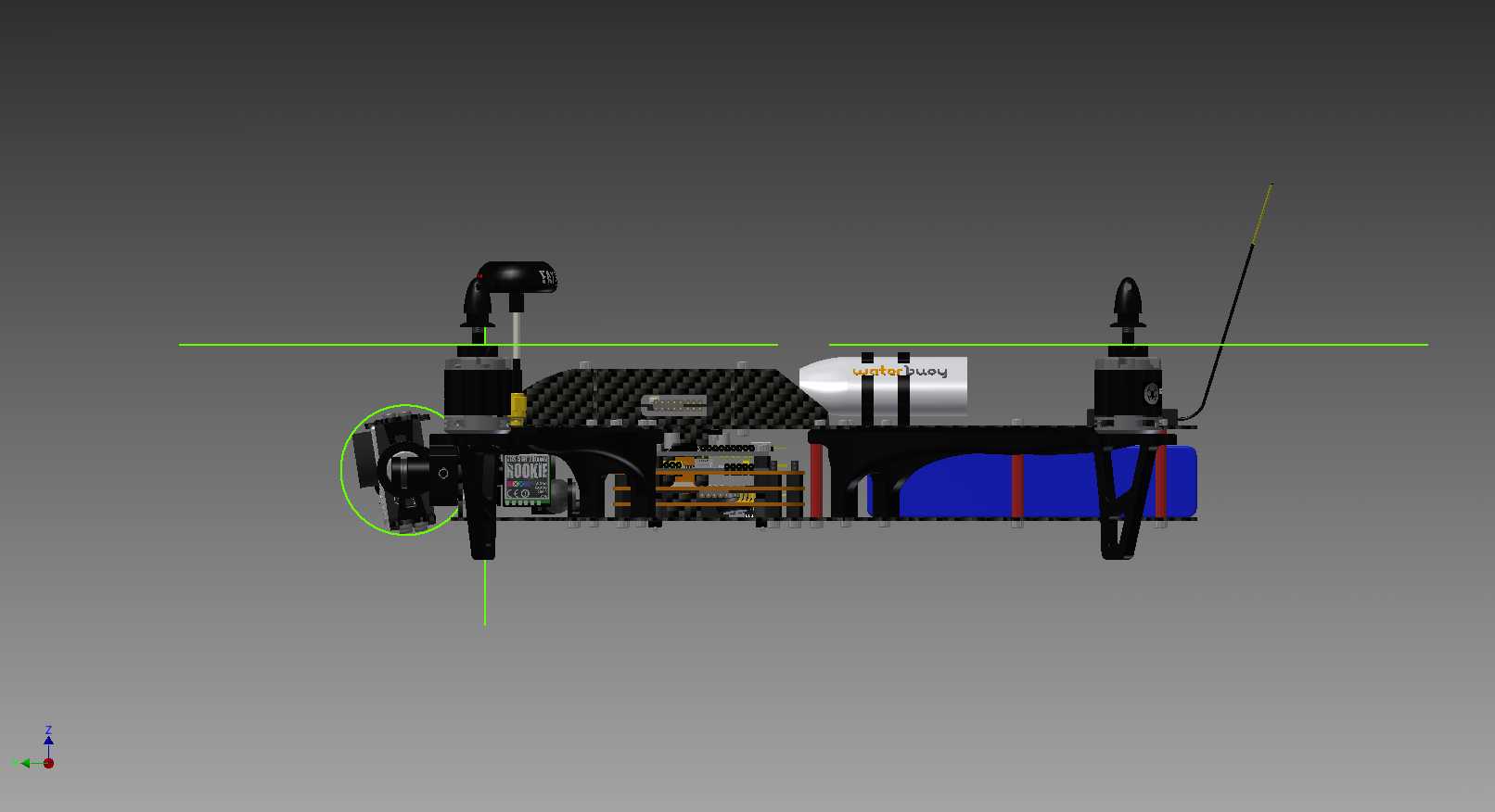

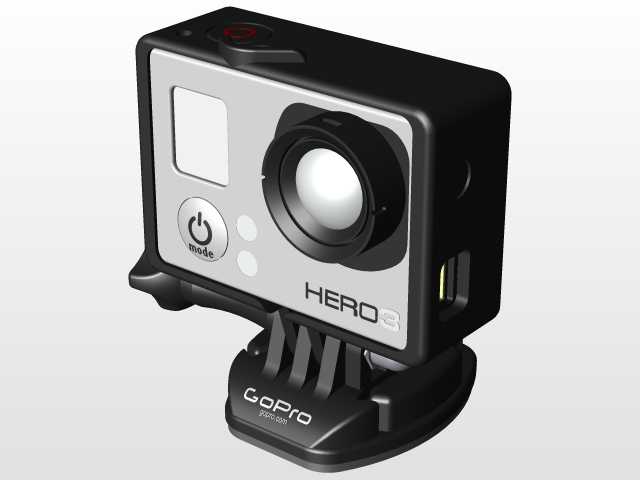

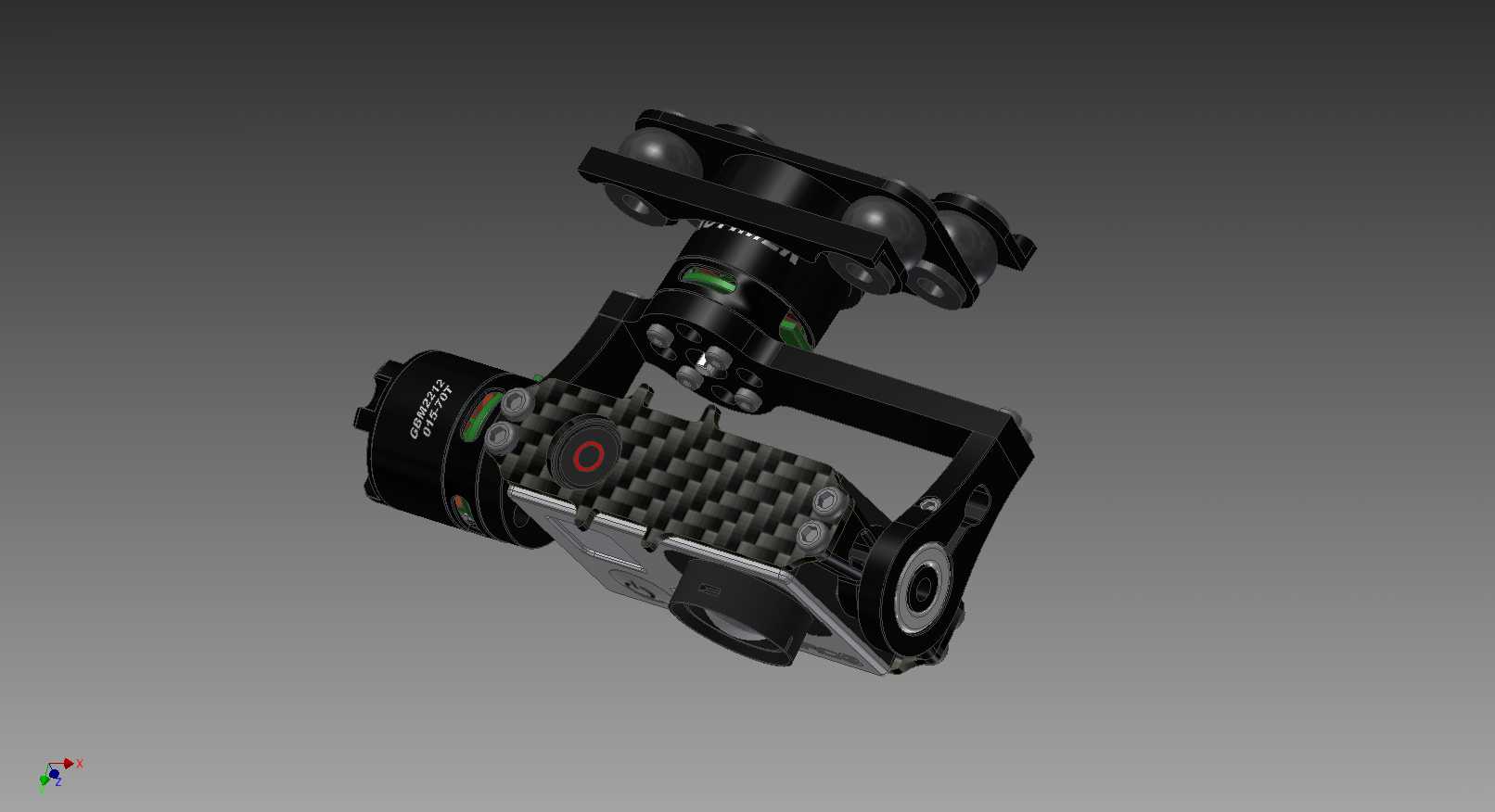

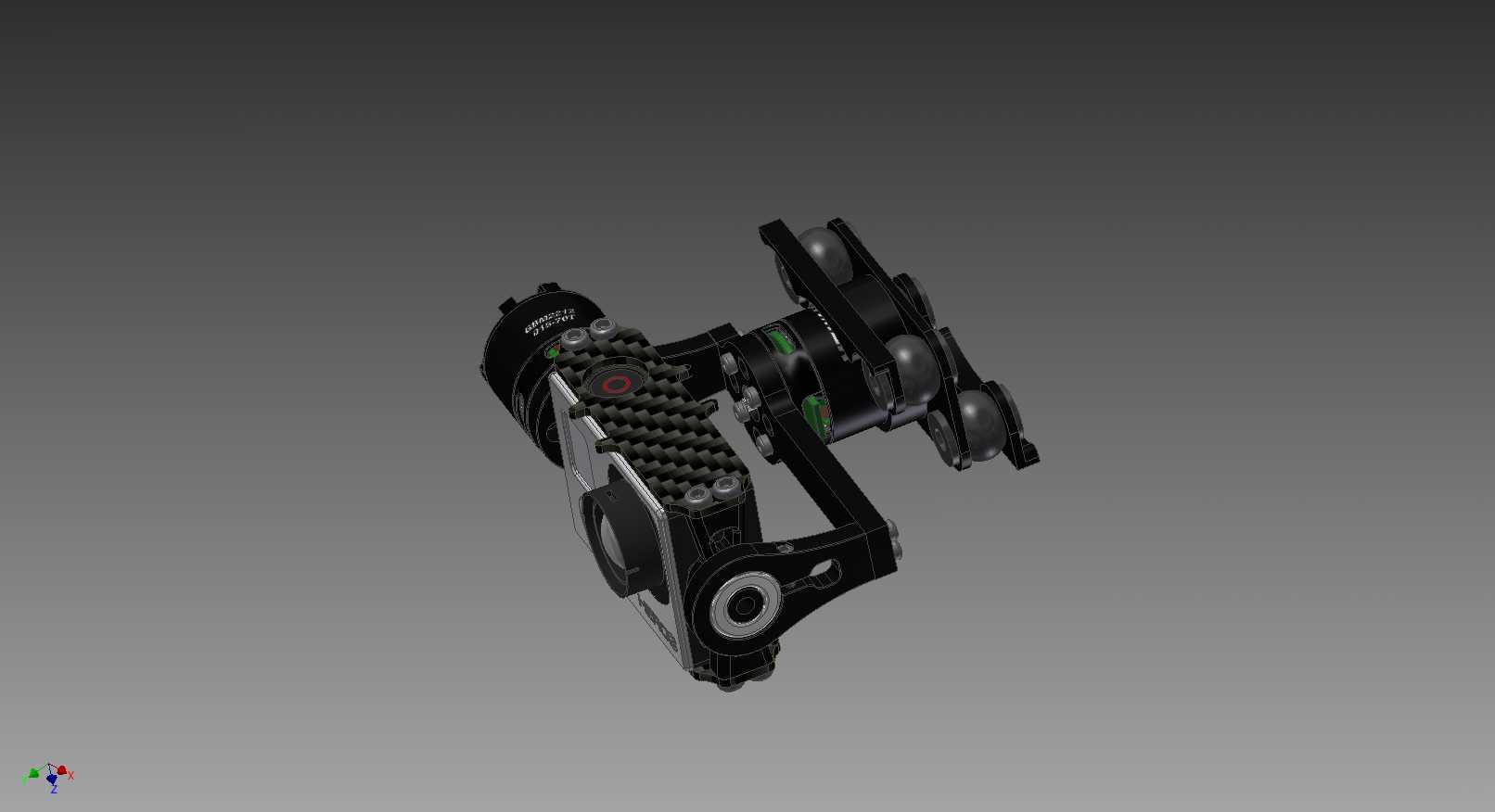

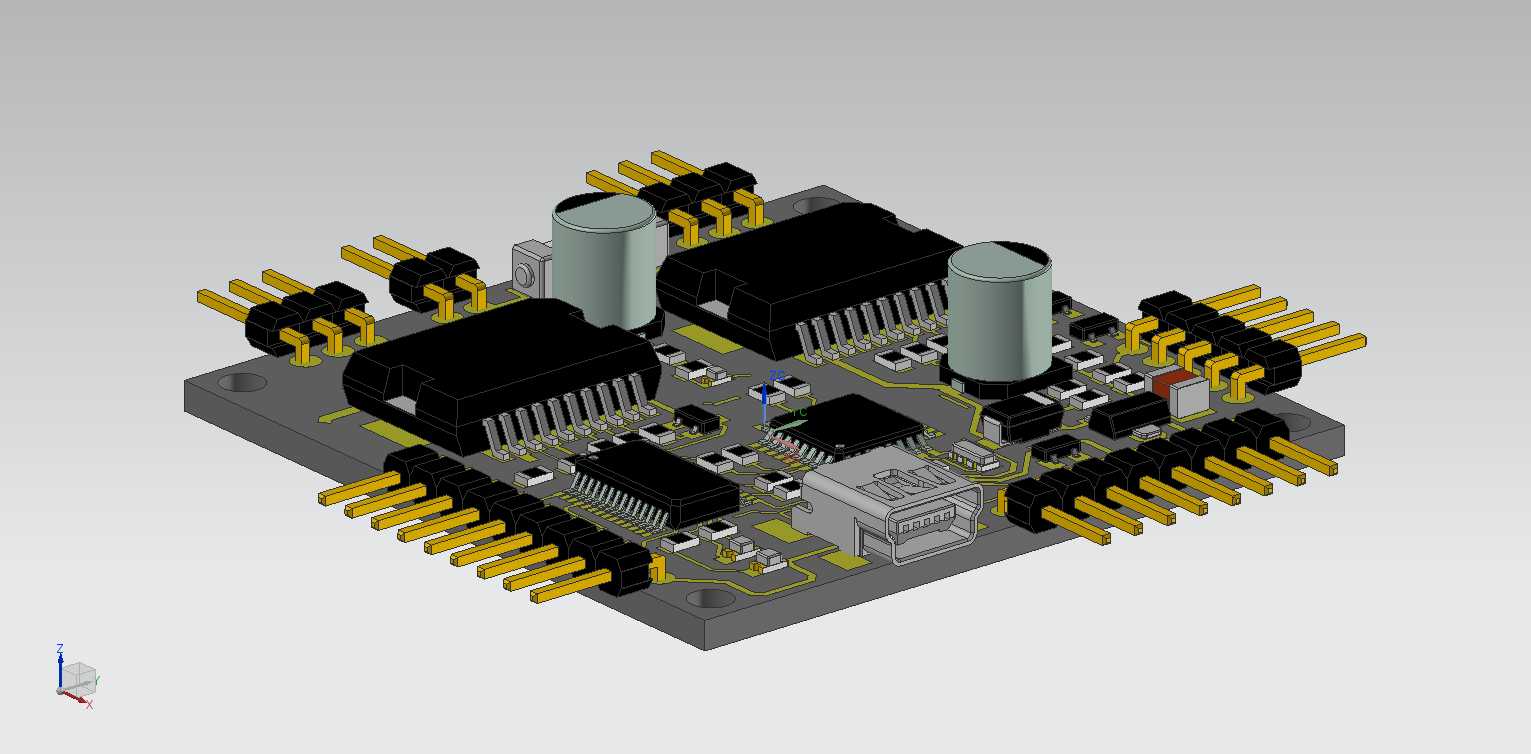

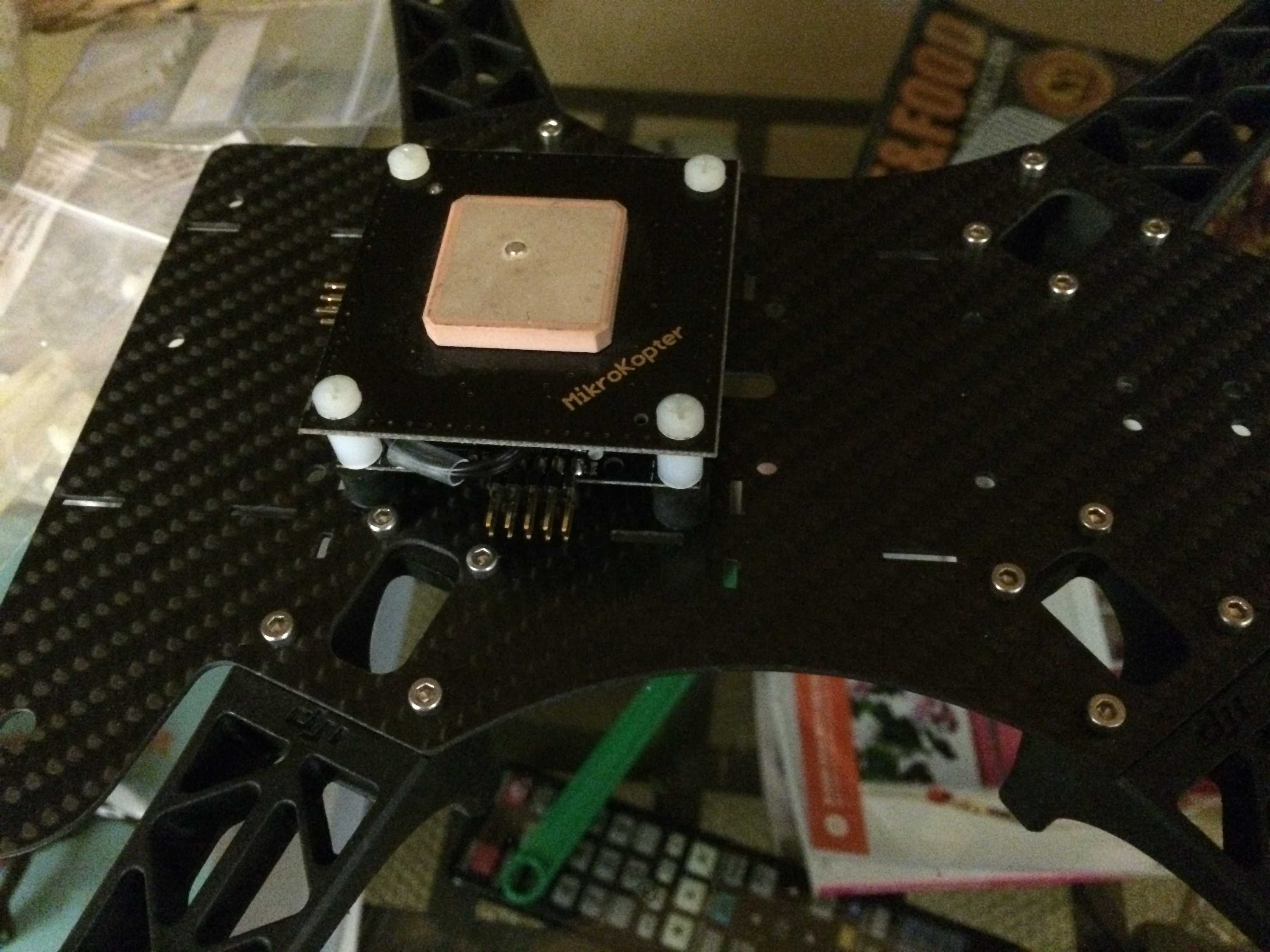

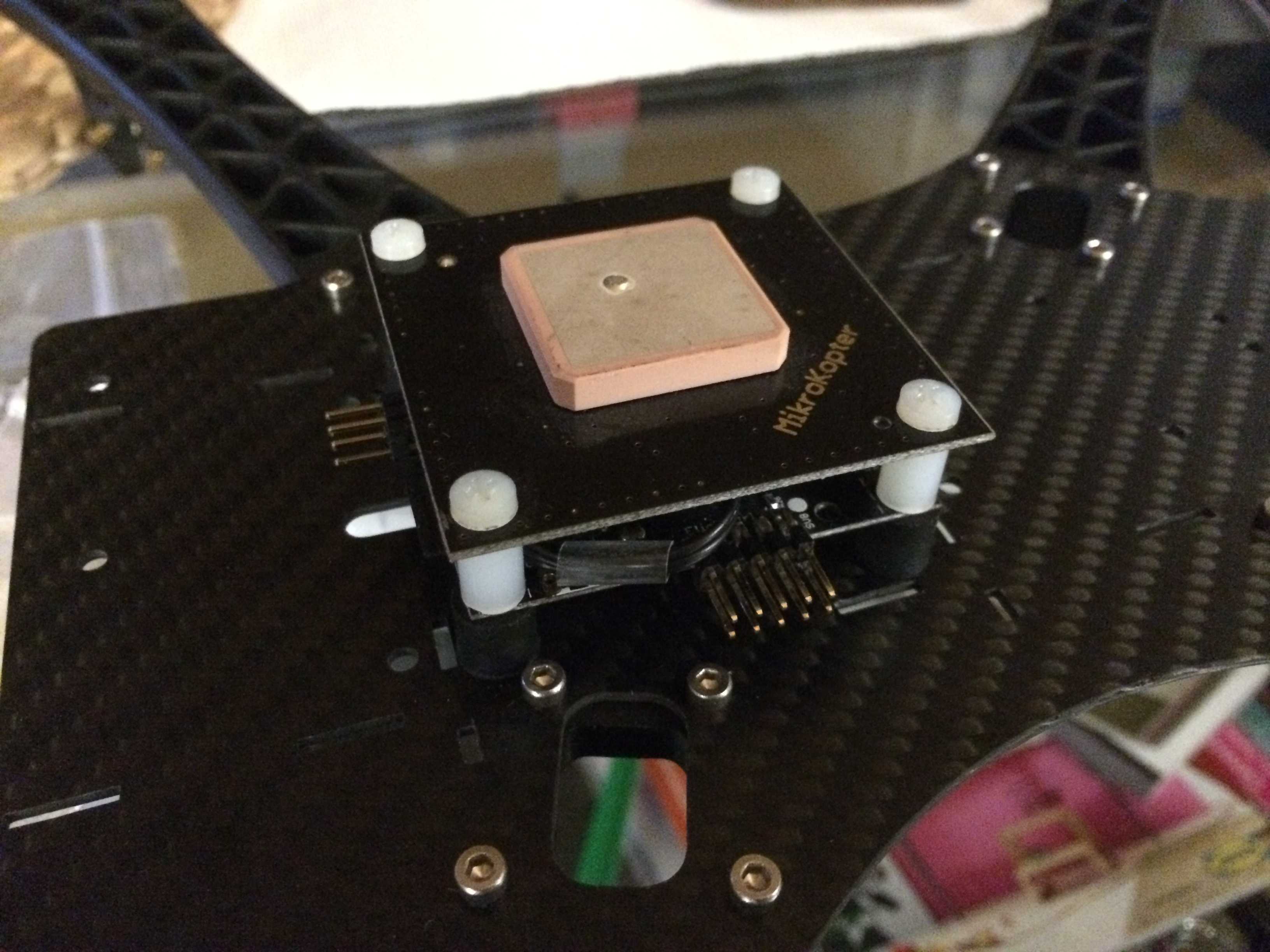

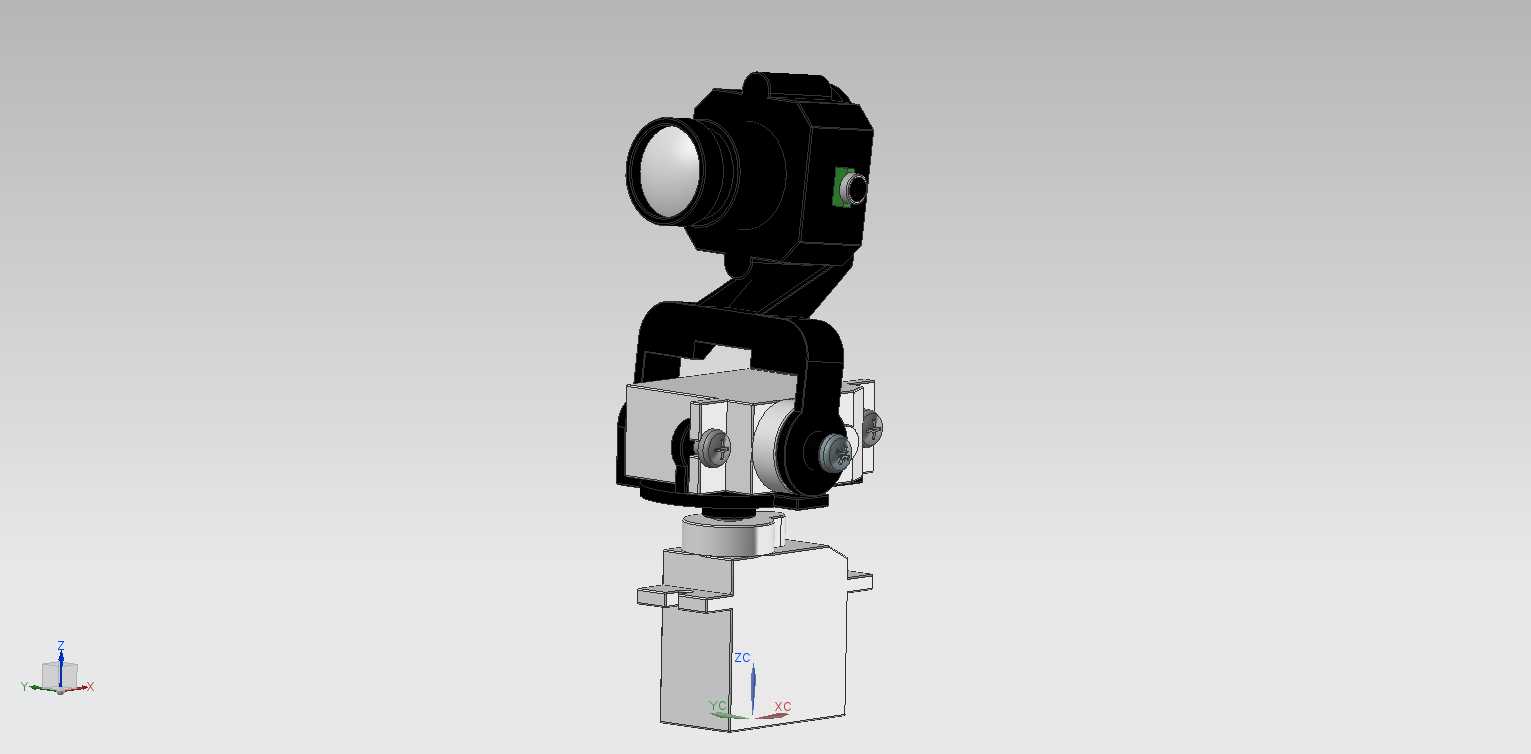

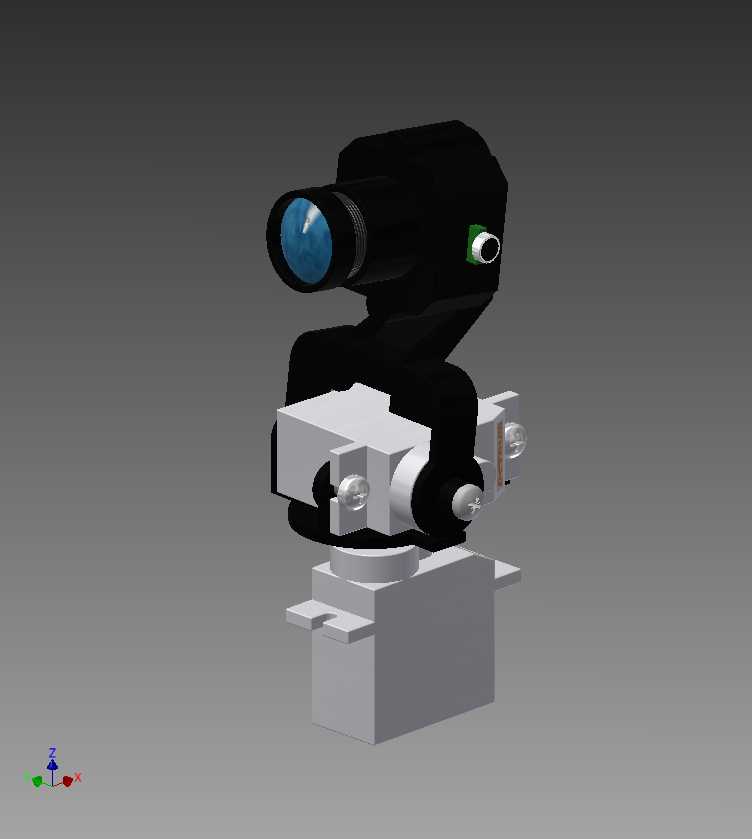

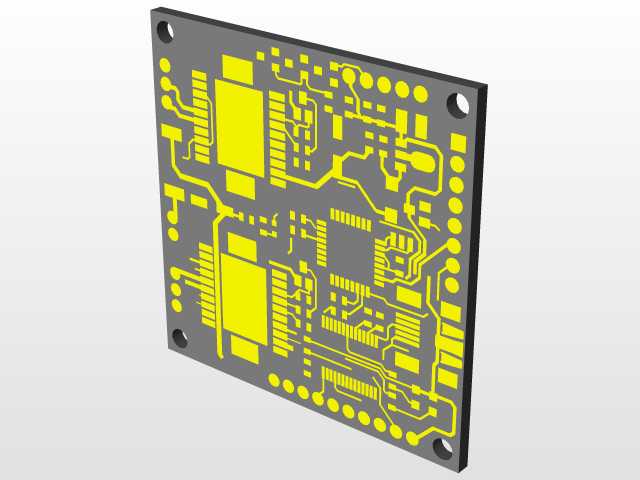

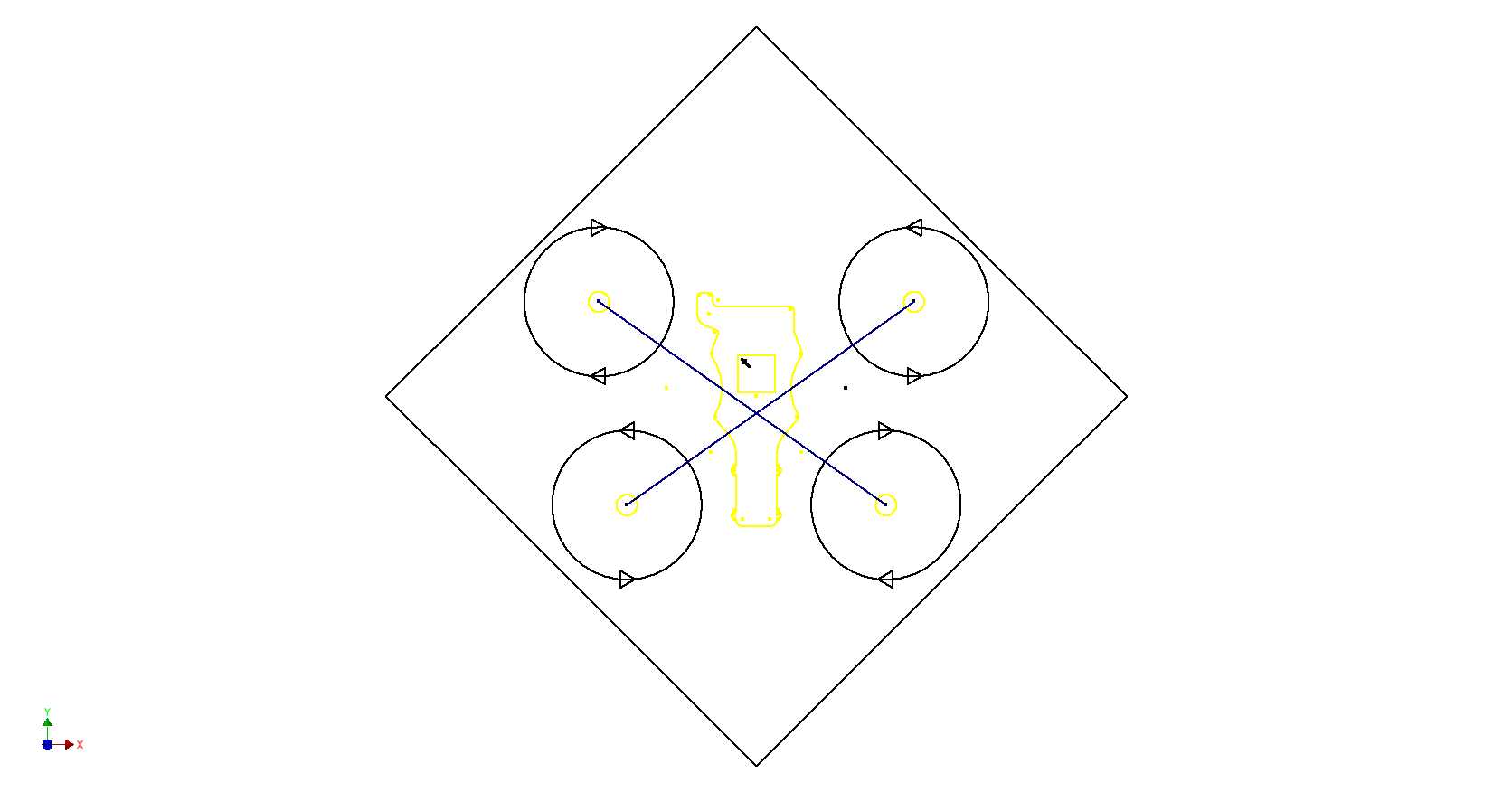

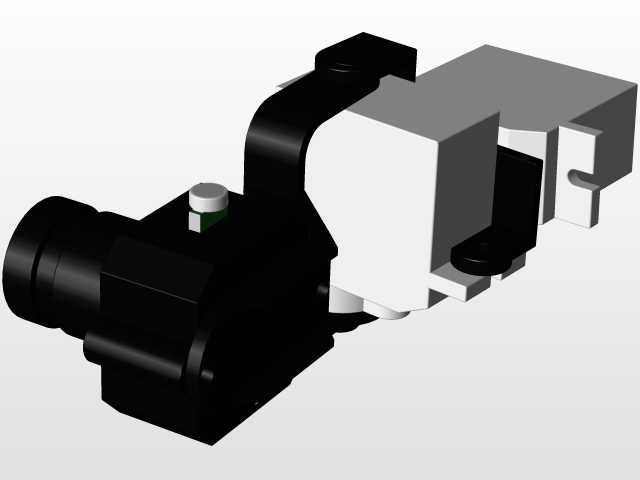

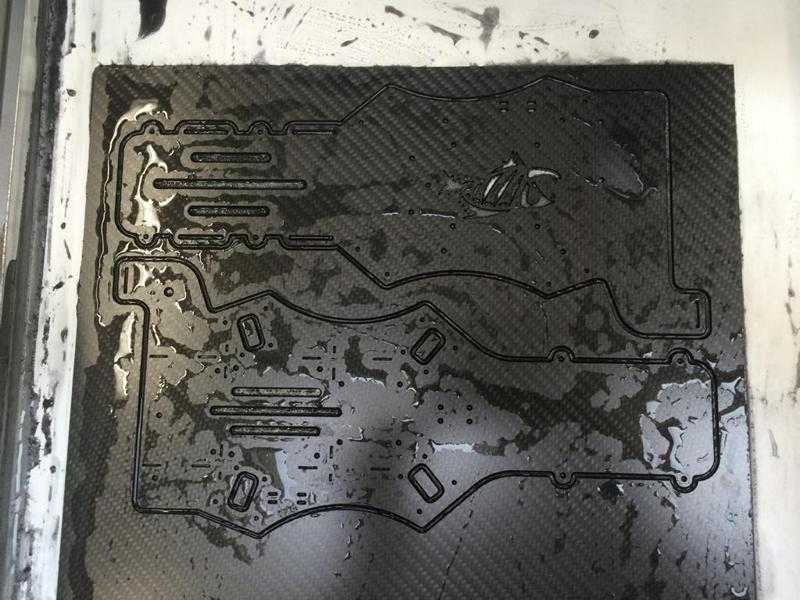

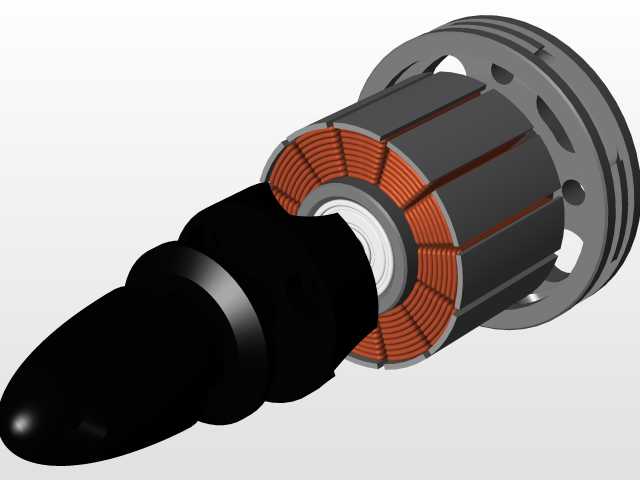

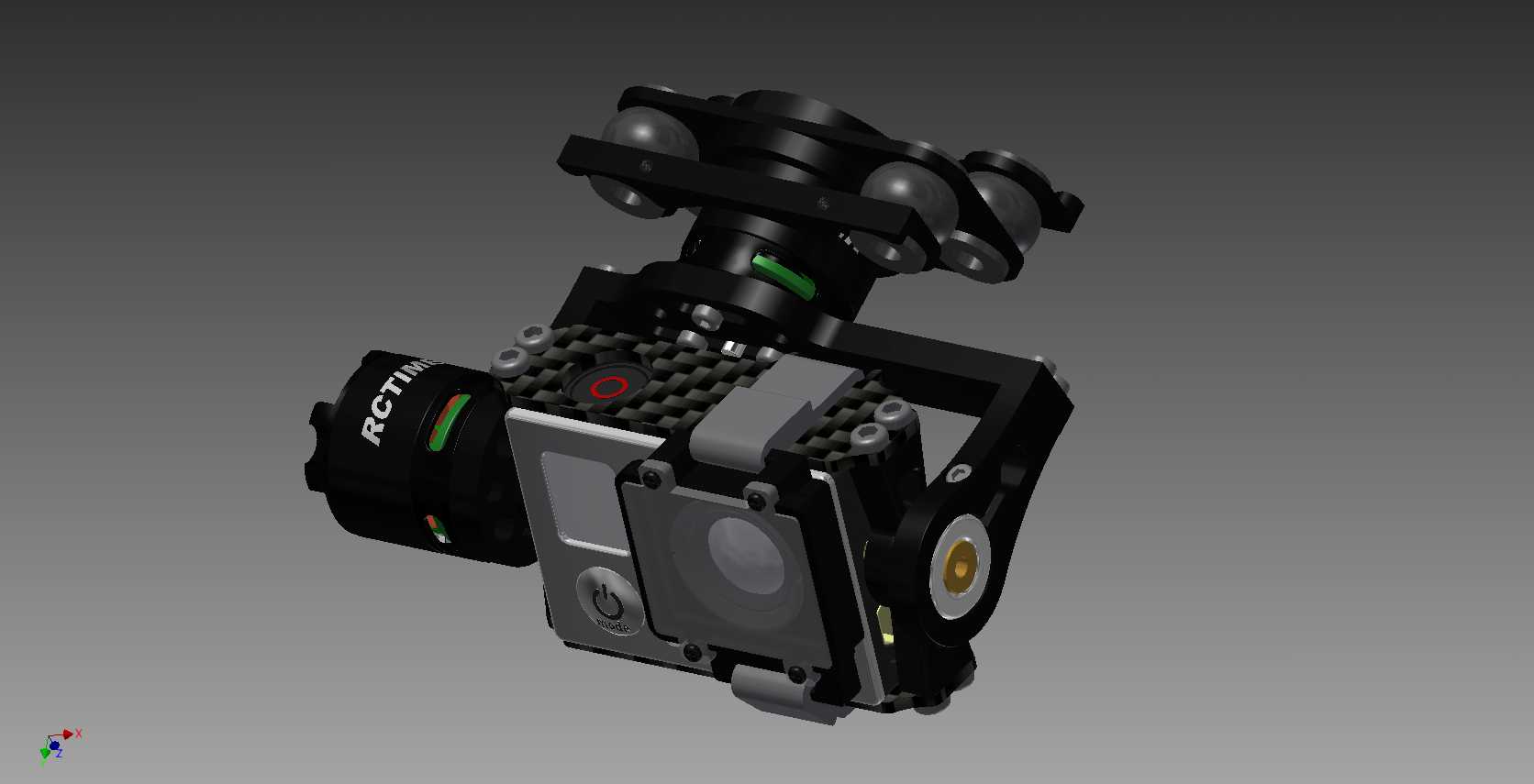

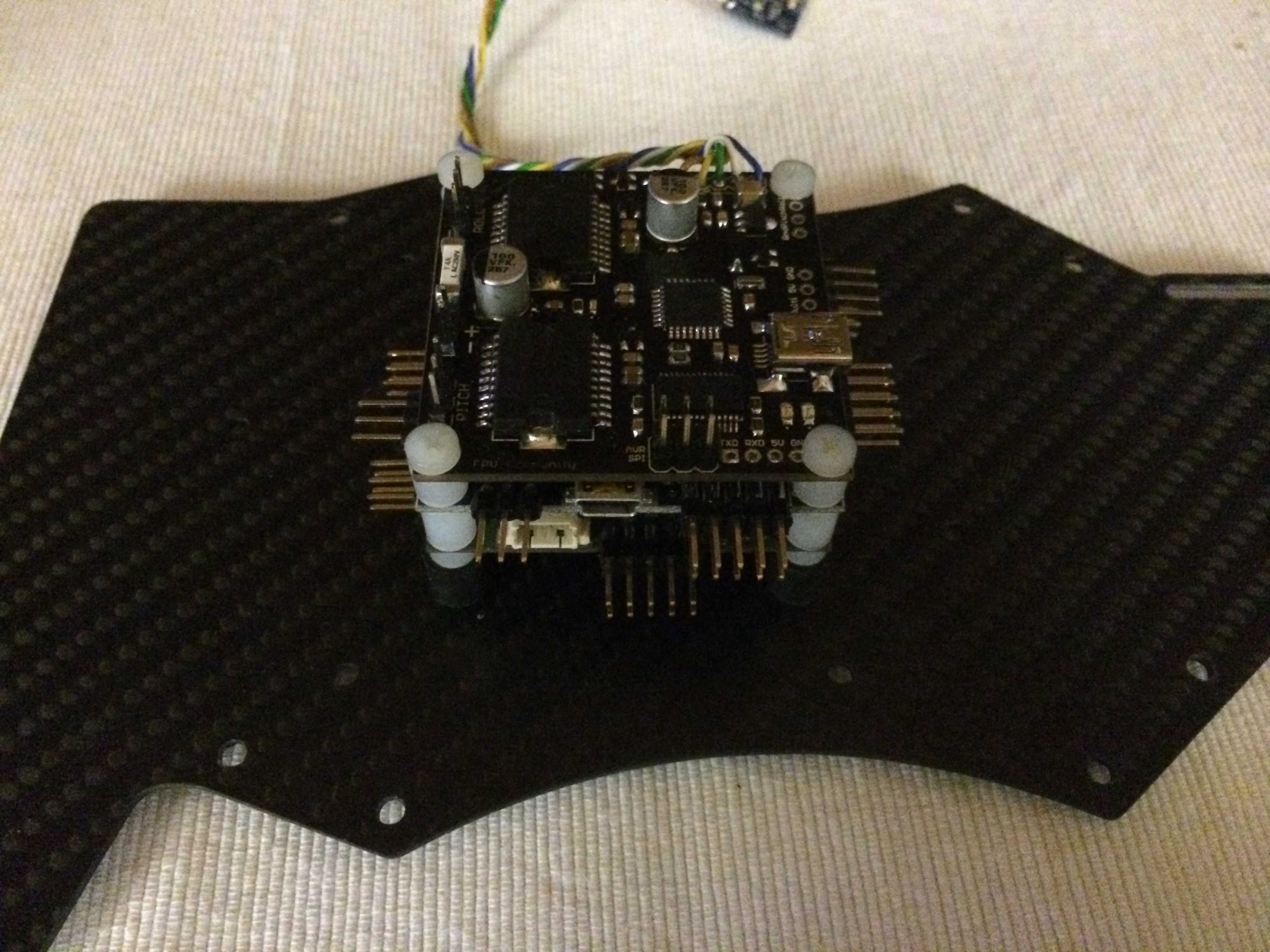

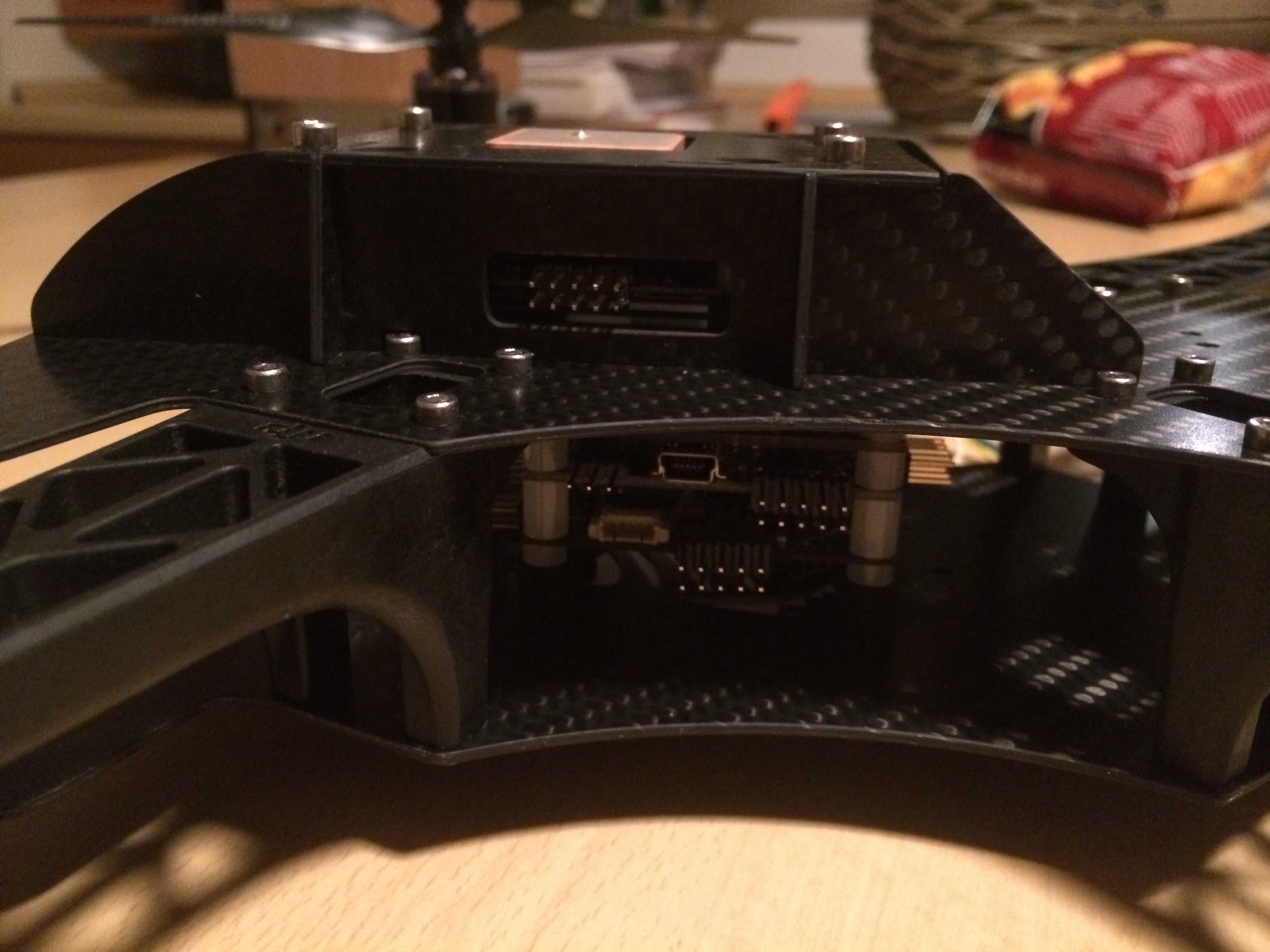

该结构为适配开源飞控系统打造的四旋翼飞行承载平台，核心服务于小型多旋翼飞行器的DIY组装、航模测试与低空作业场景，可覆盖航模爱好者自主搭建、小型航拍设备挂载测试、低空环境数据采集搭载等实际使用需求，为飞控模块、动力单元、载荷组件提供统一的安装基准与结构支撑。从功能特性来看，该机架采用四轴对称十字布局，四个机臂端点预留标准动力安装位，可适配对应规格的无刷电机与螺旋桨组件，对称式的动力分布能够保障飞行过程中的扭矩平衡，降低飞控系统的姿态校准难度，中心区域预留的方形安装位可直接嵌入主流开源飞控板，周边预留的走线槽位可规整布置电调连接线、信号传输线与供电线路，避免飞行过程中线路晃动干扰传感器采样精度，机架边缘设置的多组定位孔位可灵活挂载万向节云台、小型摄像模组、环境检测传感器等不同载荷，满足不同场景下的功能拓展需求。在设计思路上，整体结构优先考量飞行过程中的结构刚性与自重平衡，机架主体采用一体化轮廓设计，减少分体拼接带来的装配误差与结构松动风险，四个机臂的延伸长度经过重心匹配计算，确保动力单元输出的升力中心与整机重心完全重合，避免飞行过程中出现偏航、倾斜等姿态异常问题；机臂与中心板的过渡区域采用圆弧过渡处理，降低飞行过程中的空气阻力，同时减少应力集中导致的结构断裂风险，预留的安装孔位采用通用标准间距，可兼容市面上多数主流的航模配件，降低用户的配件适配成本。从安装边界与尺寸适配来看，四个动力安装位呈十字对称分布，相邻机臂端点的间距符合小型四旋翼飞行器的常规尺寸规范，既能够保障螺旋桨转动时不会出现相互剐蹭的问题，也不会因为机臂过长导致整机转动惯量过大影响飞行动作的响应灵敏度；中心安装区域的尺寸刚好适配标准尺寸的开源飞控板，飞控安装位周边预留的间隙可满足减震海绵的布置需求，过滤飞行过程中电机震动对飞控陀螺仪、加速度计的采样干扰，机架整体的安装平面平整度控制在航模装配的公差范围内，可保障飞控安装后处于水平基准面，减少起飞前的校准流程；机架下方预留的载荷安装位可适配轻型万向节结构，能够为挂载设备提供稳定的姿态基准，避免飞行过程中画面抖动或检测数据失准，整体结构在保障结构强度的前提下尽可能优化了自重占比，能够有效提升飞行器的续航表现与载荷承载能力。
