GoPro3运动相机流明管配套层透镜组件

　　户外极限运动拍摄场景中，运动相机的防护与光学适配一直是结构设计的重点方向，这款适配GoPro3流明管的层透镜组件，正是针对水下、扬尘、高速气流等复杂工况下的拍摄需求开发的配套结构件。从实际使用场景来看，该组件主要服务于潜水跟拍、山地车速降记录、越野赛事车载拍摄等对相机防护等级、光学透光稳定性有较高要求的作业环境，既要保证外部壳体能够抵御水流冲击、砂石磕碰，又要通过层透镜结构保障光线入射的均匀性，避免水下光线折射、强光环境下的眩光问题影响拍摄画质。

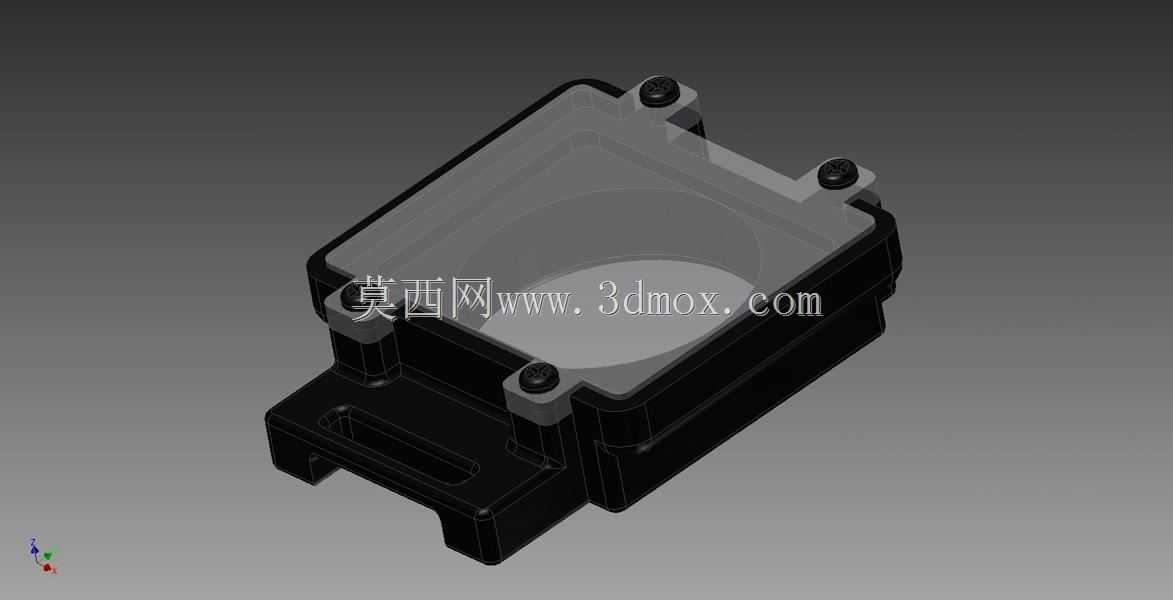

　　从功能特性上拆解，整个组件采用分层式结构设计，外层为高透光率的光学透镜层，边缘做了加厚的密封嵌合结构，与下方的黑色防护壳体通过四颗角位的固定件实现压合密封，固定点位分布在壳体四个边角，避开了中间的光学通光区域，不会对拍摄视野造成遮挡。透镜下方的壳体设置了内凹的容置腔，刚好可以容纳流明管与相机镜头的对接端，腔体内壁做了哑光消光处理，能够减少内部光线反射形成的重影、光晕问题。壳体一侧延伸出带安装槽的固定支耳，支耳上的长条形安装孔可以适配不同间距的安装基座，既可以直接固定在运动相机的原厂保护壳上，也能搭配第三方拓展支架安装在头盔、车把、潜水臂等不同载具上，安装调整余量充足，不需要额外加工适配孔位。

　　设计过程中，首先要平衡的是光学性能与结构强度的矛盾：如果透镜做的过薄，在深水压力下容易出现形变，导致光路偏移、画面畸变；如果透镜过厚，又会增加光线折射损耗，降低暗光环境下的进光量。最终采用的层透镜结构，是在主透光透镜的边缘做了阶梯式的加厚压边，中间通光区域保持均匀的薄度，既保证了边缘与壳体密封时的结构强度，能承受至少30米水深的静压力，又不会影响中心区域的透光效率。密封结构上没有采用额外的密封圈沟槽，而是通过透镜边缘的斜面与壳体上沿的斜面做硬对硬压合，配合固定件的预紧力实现密封，减少了密封圈老化带来的维护成本，同时也避免了密封圈突出遮挡通光边缘的问题。

　　安装边界方面，整个组件的外形轮廓为带固定支耳的方形结构，主体容置腔的尺寸刚好匹配GoPro3镜头端的外径，安装时不需要对原有相机结构做任何改装，直接将组件扣合在镜头前端，通过四颗固定件锁紧即可完成装配。支耳上的安装槽宽度适配通用的运动相机M5安装螺丝，槽的长度方向预留了3mm的调整间隙，可以抵消不同批次保护壳的尺寸公差，保证透镜中心与相机镜头中心的同轴度误差控制在0.2mm以内，避免出现画面边缘暗角。壳体底部做了定位凸台，与相机保护壳上的定位凹槽配合，安装时可以快速对位，不需要反复调整角度，单人在户外戴手套的情况下也能完成拆装操作。

　　从实际使用的反馈来看，这款层透镜组件在水下拍摄时，能够有效削弱水面波纹带来的光线抖动，层状的透镜结构可以过滤掉部分短波杂光，让水下拍摄的色彩还原度更接近肉眼观测效果；在高速运动场景下，突出的透镜边缘能够阻挡正面袭来的砂石直接撞击相机原厂镜头，即使透镜表面出现划痕，也只需要更换外层透镜组件，不需要维修相机本身的镜头结构，大幅降低了户外拍摄的设备损耗成本。壳体采用的耐冲击工程塑料材质，能够在-20℃到60℃的环境下保持结构韧性，不会因为低温出现脆裂，也不会因为高温暴晒出现形变，适配绝大多数户外极限运动的工况环境。
