TBS58200mW图传发射模块三维结构设计

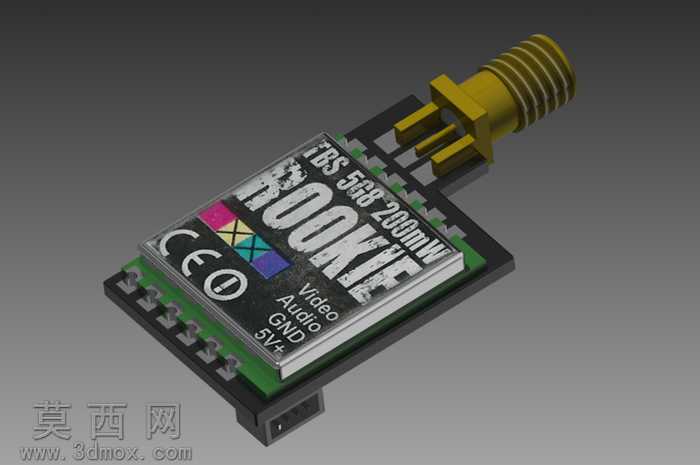

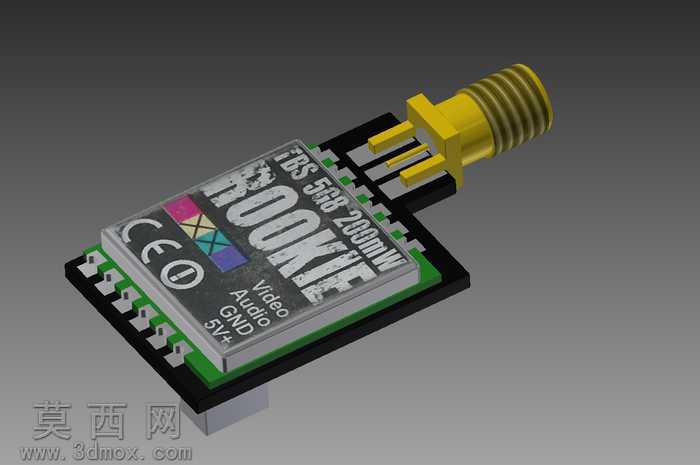

本作品为TBS58200mW功率等级的5.8G航模图传发射模块三维建模设计，整体建模过程以实物逆向测绘参数为基准，在三维建模软件中完成全参数化结构搭建。首先针对模块核心的PCB基板部分，按照实物尺寸绘制板体轮廓，精准排布板边的焊盘引脚结构，每一个引脚的间距、宽度、厚度都严格匹配实物规格，还原PCB板边缘的金属化半孔工艺特征。板载的屏蔽罩部分采用实体拉伸建模，还原罩体表面的丝印标识区域，通过贴图材质还原表面印刷的ROOKIE字样、功率参数、引脚定义标注以及CE认证标识，同时还原屏蔽罩表面的彩色色块标识，材质上采用哑光金属质感模拟屏蔽罩的马口铁材质，调整表面粗糙度参数还原真实的金属漫反射效果。模块端部的SMA射频接头是建模的重点细节部分，采用多段旋转、拉伸命令组合完成接头的金属外壳建模，还原接头外侧的防滑螺纹结构、内部的插针结构以及接头与PCB板连接的固定引脚，材质上采用亮面镀金金属材质，调整反射参数模拟镀金层的高反光金属质感，还原接头根部的黄色绝缘介质部分的塑料材质特征。PCB板上的贴片元件部分采用简化建模方式，按照元件排布位置还原各个阻容元件、芯片的体积轮廓，板基材质采用典型的FR4环氧板绿色哑光材质，模拟PCB板的绿油表层质感。建模过程中严格核对各部件的装配关系，确保SMA接头与PCB板的连接位置、屏蔽罩的扣合位置、引脚的伸出长度都完全匹配实物装配逻辑，整体渲染阶段采用柔和的侧光打光方案，突出金属接头的反光质感与PCB板的哑光质感对比，通过阴影效果强化模块的立体结构层次，完整还原该款图传模块的真实外观与结构特征，可用于航模整机装配的干涉检查、产品展示以及结构改装参考。
