FPV无刷万向节驱动控制电路板结构设计

项目分类:3D模型 发布时间:2021-06-02 ID:191584
  • FPV无刷万向节驱动控制电路板结构设计
  • FPV无刷万向节驱动控制电路板结构设计

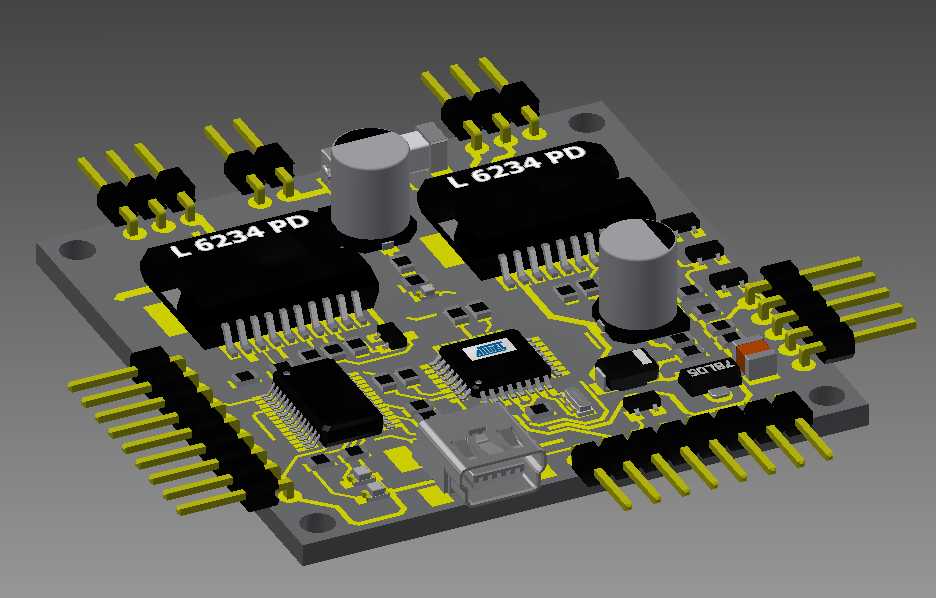

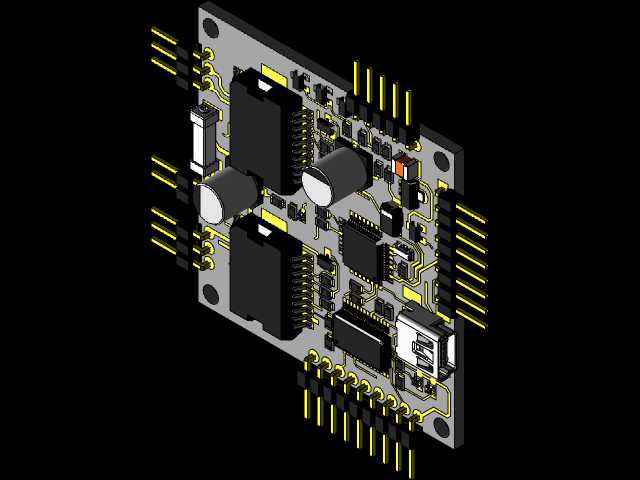

该控制板主要面向FPV航拍云台、小型机器人关节、桌面级精密转台等需要高精度无刷电机万向驱动的场景,作为整套万向节机构的核心控制载体,承担电机驱动输出、姿态信号运算、供电稳压转换、外部信号交互的核心功能,能够同时驱动两路无刷电机完成俯仰、横滚两个轴向的角度调整,适配小型轻量化万向节的紧凑安装需求。在功能特性上,板载两颗大电流驱动芯片可提供充足的电机输出能力,配合主控芯片完成闭环控制运算,板载的电解电容承担电源滤波、瞬态电流缓冲的作用,排针接口预留了电机接线、传感器接线、调试通讯、供电输入的全部通道,USB接口可直接连接上位机完成参数调试与固件升级,板边的安装孔位可直接固定在万向节的基座框架上,无需额外设计转接结构。设计过程中优先考虑紧凑空间内的元件布局合理性,将大电流驱动芯片布置在板边靠近电机接线端的位置,缩短大电流走线长度降低线路损耗与信号干扰,将主控芯片布置在板卡中心区域,远离功率元件的发热区域提升运行稳定性,电解电容靠近供电输入端口布置,最大化滤波效果,所有外接排针统一布置在板卡的三个侧边,方便实际装配时的线束走向规划,避免线束与万向节的运动部件产生干涉。外形尺寸采用50x50的正方形规格,安装孔位按照通用小型云台的安装间距设计,板卡整体厚度控制在常规PCB板厚加最高元件高度的范围内,安装时预留足够的安全间隙,不会与万向节的转动臂、电机外壳产生碰撞,板上元件高度经过统一规划,最高的电解电容元件也不会超出万向节内部的安装空间边界,能够直接嵌入到小型万向节的中空基座内部,最大化利用结构空间,降低整套云台机构的整体体积与重量,适配FPV设备对载荷重量的严苛要求。布线过程中区分功率走线与信号走线的路径,功率走线加宽铜箔厚度满足大电流通过需求,信号走线做等长与抗干扰处理,保证姿态控制信号的传输稳定性,板上预留的状态指示元件可直观反馈控制器的运行状态,方便现场调试与故障排查。
