工业离心式鼓风排气装置结构设计

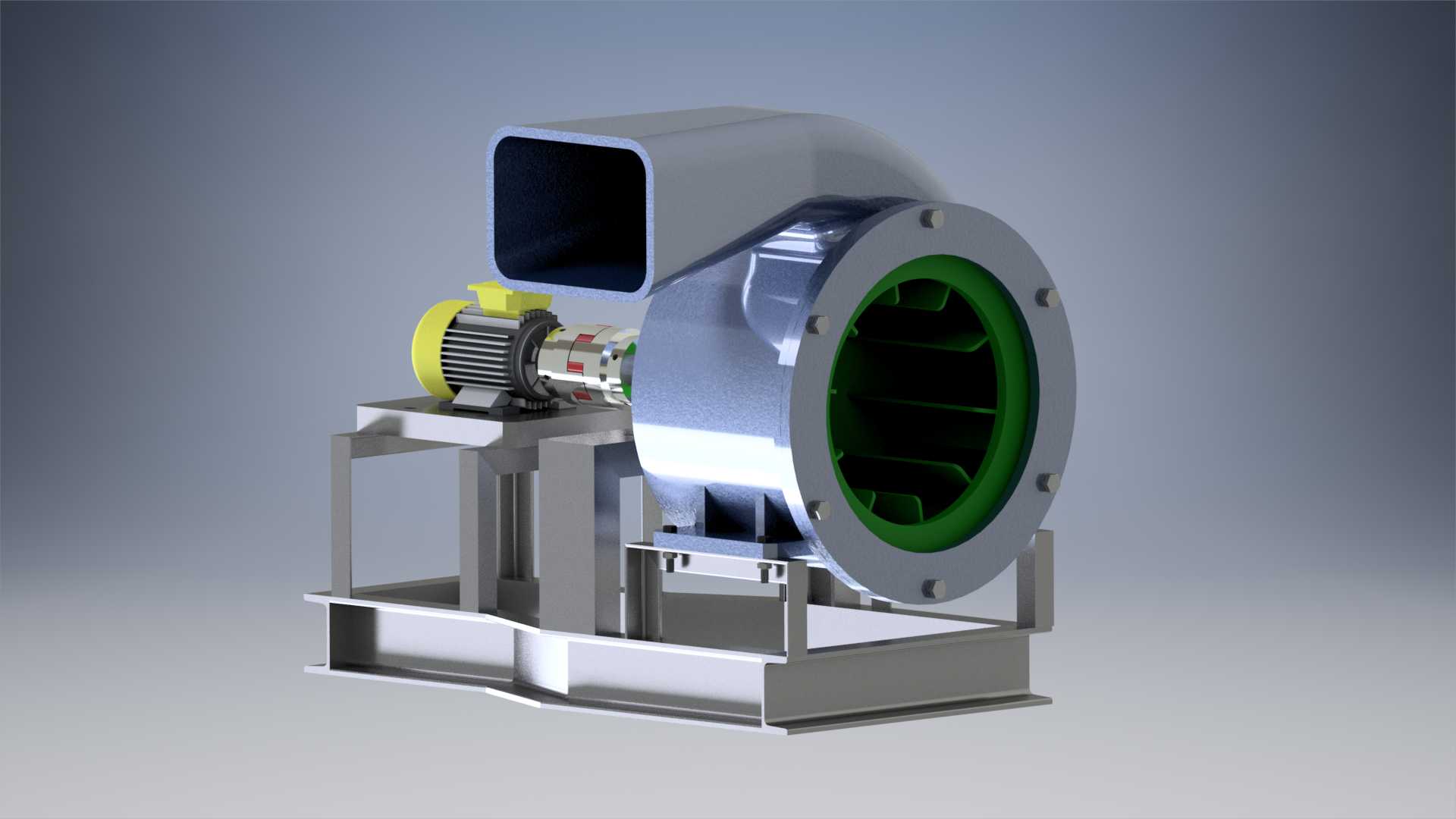

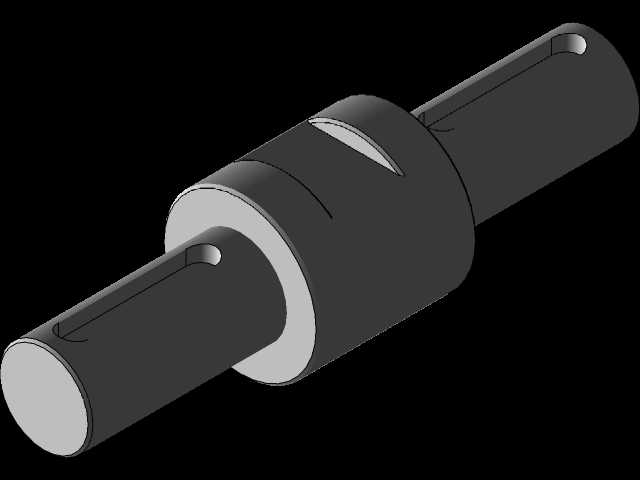

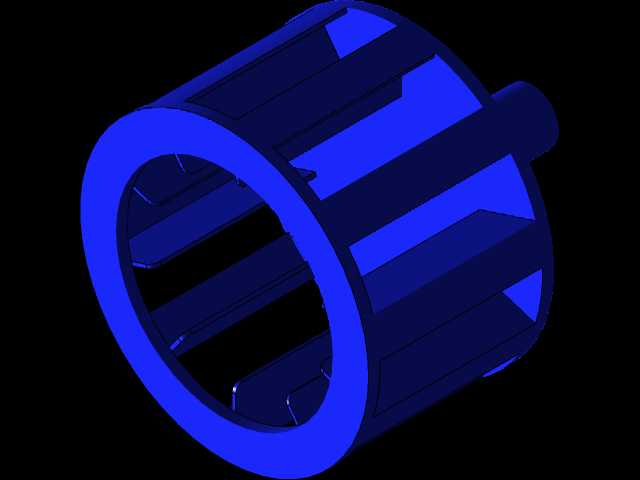

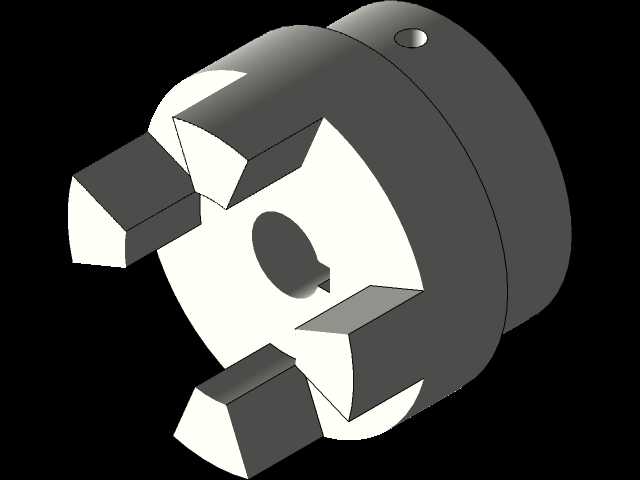

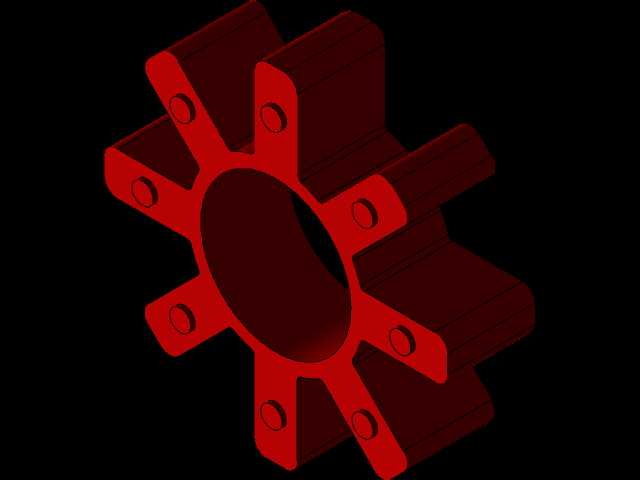

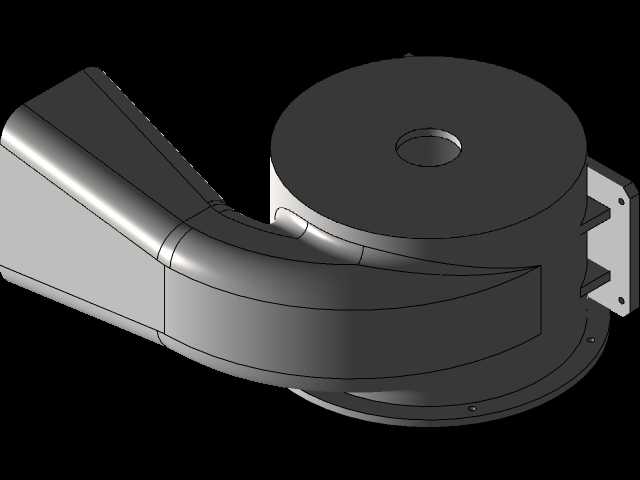

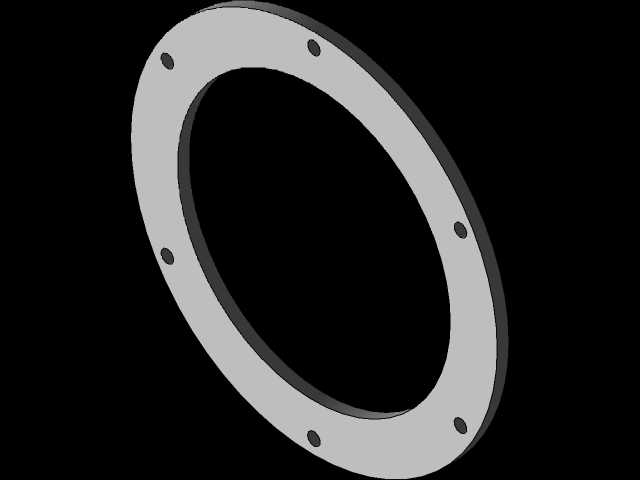

这款鼓风排气装置主要面向工业生产场景中的通风换气、气体输送、工艺排风需求设计，可广泛应用于车间除尘配套、生产设备排风引流、锅炉送风补氧、工业废气收集输送等场景，作为气体动力核心单元为整套通风系统提供稳定的风压与风量输出，适配常规工业环境下的连续作业需求，能够在多粉尘、轻度腐蚀的常规工业厂房环境中保持稳定运行。从设备实际用途来看，该装置通过叶轮高速旋转产生的离心效应对气体做功，将进入蜗壳的气体加速增压后从方形出风口导出，可根据管路布局需求调整出风口朝向，适配不同走向的通风管路连接，既可以单独作为排风动力源使用，也可以配套除尘、废气处理、物料气力输送系统作为前端动力单元，满足不同生产工艺下的气体输送压力要求。在产品功能特性上，该机组采用电机与风轮直联传动的结构设计，减少了皮带传动带来的能量损耗与后期维护成本，整体集成在一体式焊接机架上，出厂前即可完成动平衡校准与装配调试，现场安装时仅需要固定机架地脚、连接进出风管路与供电线路即可投入使用，大幅降低现场安装的调试难度。蜗壳采用渐开线流线型设计，能够有效降低气体在壳体内的湍流损耗，提升风机运行效率，进风口端设置有防护结构避免大尺寸杂物进入叶轮腔造成设备损坏，叶轮采用后倾式叶片结构，运行时噪音更低、风压特性更硬，能够在管路阻力波动时保持相对稳定的风量输出。从设计思路层面，该装置在建模阶段优先考虑了工业场景下的安装通用性与维护便捷性，电机与风轮的连接位置预留了足够的拆装空间，后期更换轴承、密封件时不需要完全拆解蜗壳结构即可完成操作；机架采用型钢焊接结构，底部设置有通用的地脚安装孔位，能够适配常规工业地坪的膨胀螺栓固定要求，也可配套减震器安装以降低运行时的振动传递。在外形尺寸与安装边界上，该装置整体采用卧式布局，宽度方向以蜗壳的最大外径为边界，长度方向覆盖电机尾部到蜗壳进风口端面的整体尺寸，高度方向从机架底部安装面到蜗壳顶部出风口的尺寸适配常规工业厂房的设备安装空间要求，出风口采用标准方形法兰接口，可直接匹配同规格的通风风管法兰进行连接，进风口端预留了安装防护网或软连接的接口位置，安装时需要在机组四周预留不小于半米的操作维护空间，方便后期进行日常巡检与部件更换，机架底部的安装孔位采用对称布局，能够适配不同方向的管路接入需求，减少现场安装时的管路改造工作量。
