电力基站用爱立信现场控制器布线结构

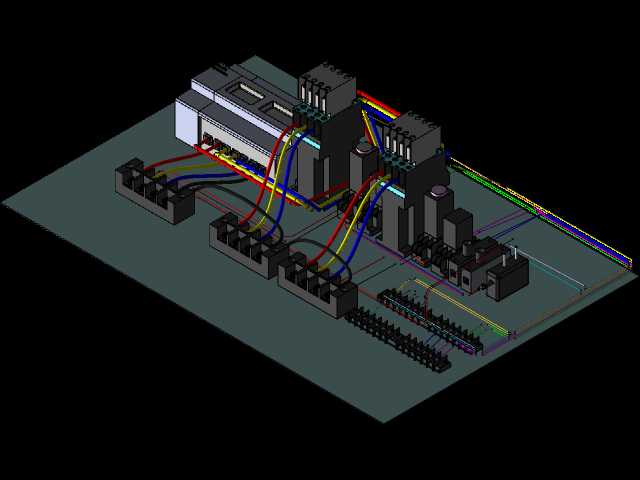

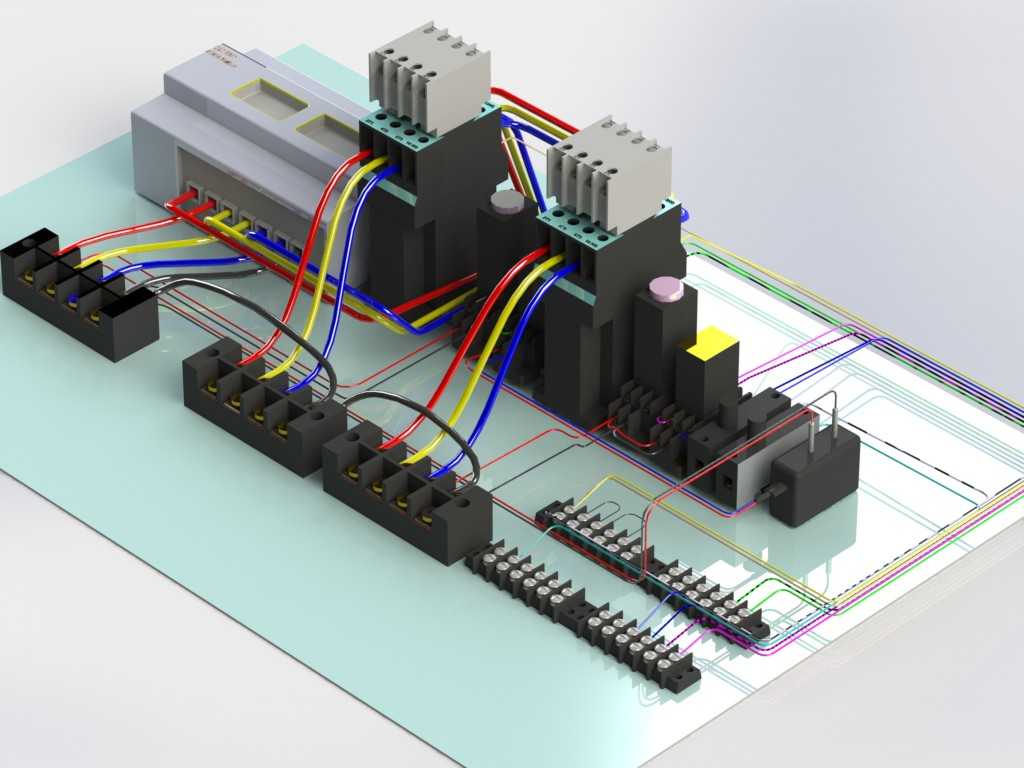

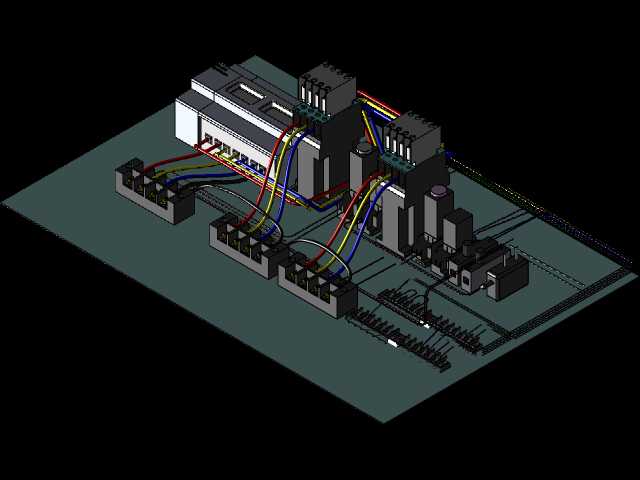

该控制器布线结构主要面向电力基础设施领域的移动基站站点应用场景，作为基站电力网格的核心控制衔接单元，承担着基站内电力回路通断管控、运行信号采集传输、远程指令执行的核心作用，是保障基站电力系统稳定运行、实现远端运维管控的关键载体。在实际运行过程中，所有接入的动力控制线、状态信号线均统一汇接至控制器本体，无需额外增设中转接线模块，即可实现对前端交流接触器的远程吸合、断开控制，同时可实时采集接触器运行状态、回路通断情况、负载运行参数等信息，将数据回传至远端运维平台，帮助运维人员无需抵达现场即可掌握基站电力系统运行状态，大幅降低偏远基站的运维成本与故障响应时长。在产品设计思路上，整体布线结构采用分层排布逻辑，强电动力回路与弱电信号回路分区域走线，不同电压等级的线缆采用差异化颜色进行区分，红色线缆对应主回路动力相线，蓝色线缆对应零线回路，黄、黑等颜色线缆对应控制与信号回路，既方便生产装配阶段的接线作业，也能为后期运维检修提供清晰的线路标识，减少错接、误判风险。接线端子采用模块化排布设计，主回路大电流端子与信号回路小电流端子分区布置，端子间距预留充足的操作空间，可满足常规螺丝刀接线操作的空间需求，同时端子排采用导轨式安装结构，可根据实际回路数量灵活增减端子模块，适配不同规模基站的回路配置需求。在外形尺寸与安装边界上，整体布线板采用矩形平板式安装结构，安装孔位设置在板体四角位置，可直接固定在基站配电柜内部的安装梁上，整体厚度控制在合理范围内，不会占用配电柜过多的纵深空间，板上所有元器件的最高凸起高度均经过统一校核，确保安装后与配电柜柜门之间保留足够的安全绝缘距离，避免元器件与柜门发生触碰引发短路风险。布线过程中所有线缆转弯处均保留合理的弯曲半径，避免线缆因弯折过度出现线芯断裂、绝缘层破损的问题，线缆末端均预留合适的接线余量，方便后期元器件更换时的拆线、复接操作，整体结构兼顾了运行可靠性、装配便捷性与运维友好性，能够适配户外移动基站复杂的运行环境，保障电力管控系统长期稳定运行。
