1000kVA油浸式三相电力变压器结构设计

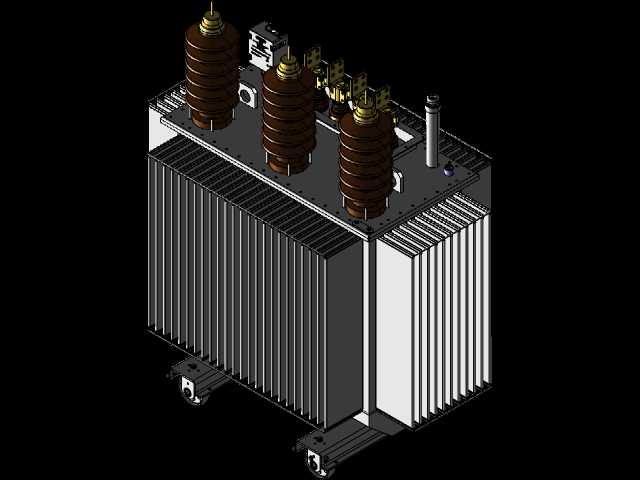

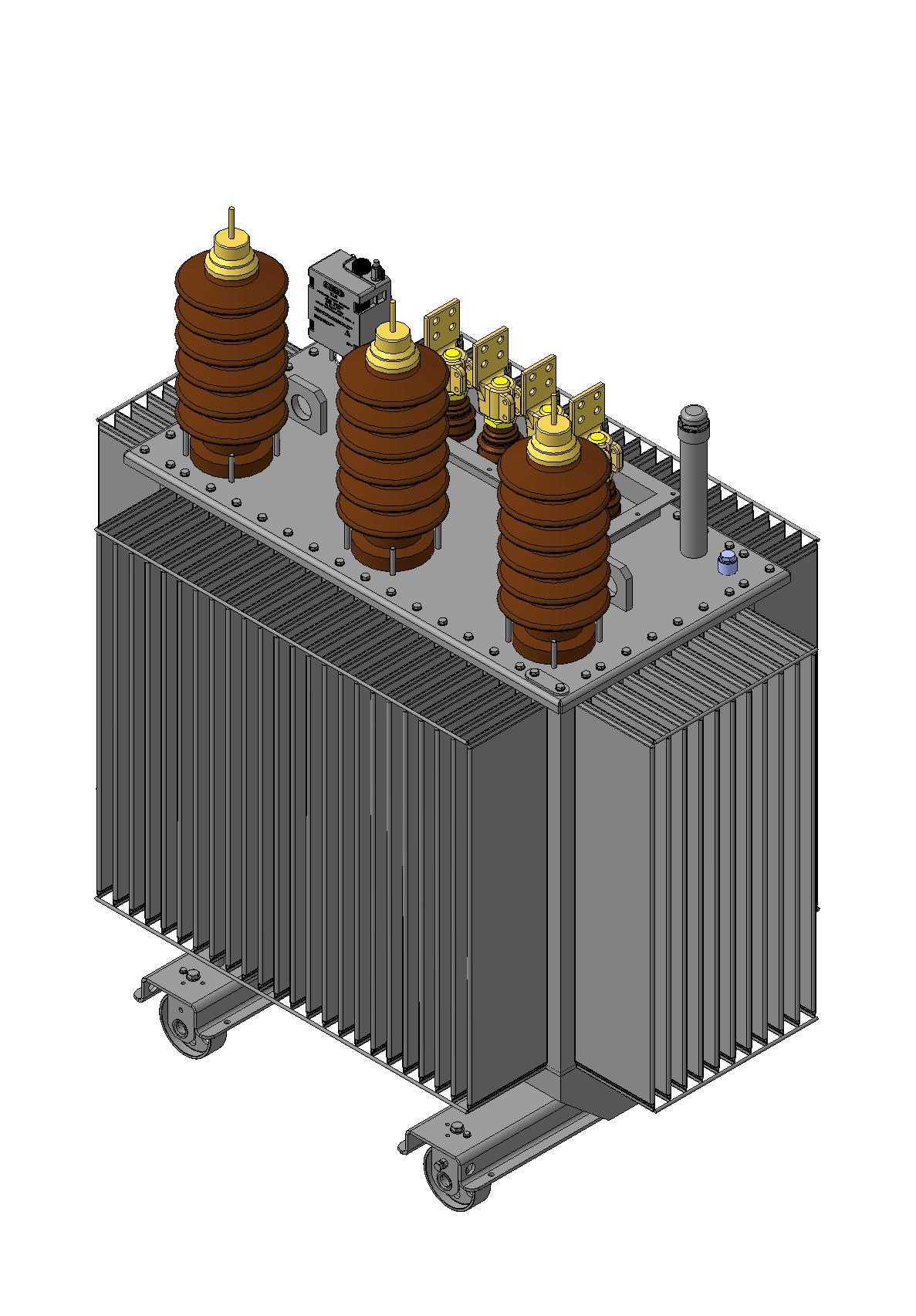

该油浸式三相电力变压器主要应用于城乡电网配电、工业厂区供电、大型商业综合体变电等场景，承担35kV电压等级的电能转换与电压调节职能，可将高压侧35kV的输电电压降压为0.4kV的低压配电电压，为终端用电设备提供符合标准的低压电能，是输配电网络中实现高压电能向用户侧配送的核心变电设备。设备整体采用全密封油浸式结构设计，油箱外部排布多组平行散热翅片，依靠变压器油的自然对流循环带走绕组与铁芯运行产生的热量，无需额外配置强制风冷装置即可满足额定负载下的散热需求，适配长期户外露天安装的运行环境，底部配置带锁定结构的滚轮组件，既方便设备就位时的短距离移位调整，也可在安装完成后通过锁定结构实现设备的位置固定，避免运行过程中出现位移偏移。顶部的三个高压套管采用棕褐色瓷质绝缘结构，按照三相相序呈一字排布，实现高压引线与油箱壳体的可靠绝缘，套管顶部设置金属接线端子用于高压侧线路连接，相邻套管之间预留足够的电气安全间隙，避免高压运行时出现相间闪络故障；油箱顶部同时配置油位监测装置、压力释放阀与低压接线端子组，可实时监测油箱内部的油位高度与压力状态，当内部出现故障导致压力异常升高时可自动泄压，保障设备运行安全。设计过程中严格遵循电力设备安全规范，整体外形尺寸充分考虑常规户外变电站的安装空间边界，设备宽度适配标准配电台架的安装间距，高度满足高压引线对地的安全距离要求，底部安装孔位与常规配电基础的预埋螺栓位置完全匹配，无需额外改造基础即可完成安装；油箱壳体采用钢板焊接成型，所有连接法兰处均设置密封胶条结构，可有效阻挡雨水、粉尘进入油箱内部，适配多雨、多尘的复杂户外运行环境，设备整体结构紧凑，在保证绝缘性能与散热能力的前提下尽可能压缩占地面积，适合用地紧张的城区配电站点、厂区变电区域使用，可在额定负载下长期稳定运行，为下游用电负荷提供持续可靠的电能供给。
