带保险丝160A负荷断路开关结构设计

这款带保险丝的负荷断路开关，主要应用于低压配电系统末端的支路保护场景，常见于工业厂房动力配电箱、楼宇配电竖井、设备现场控制箱等位置，承担线路带载分合与短路、过载故障保护的双重作用，区别于普通隔离开关无载分断的特性，该结构可在额定负荷电流下完成可靠分合闸操作，同时集成的熔断单元能在故障电流达到阈值时快速熔断切断回路，避免后端设备因过流烧毁。

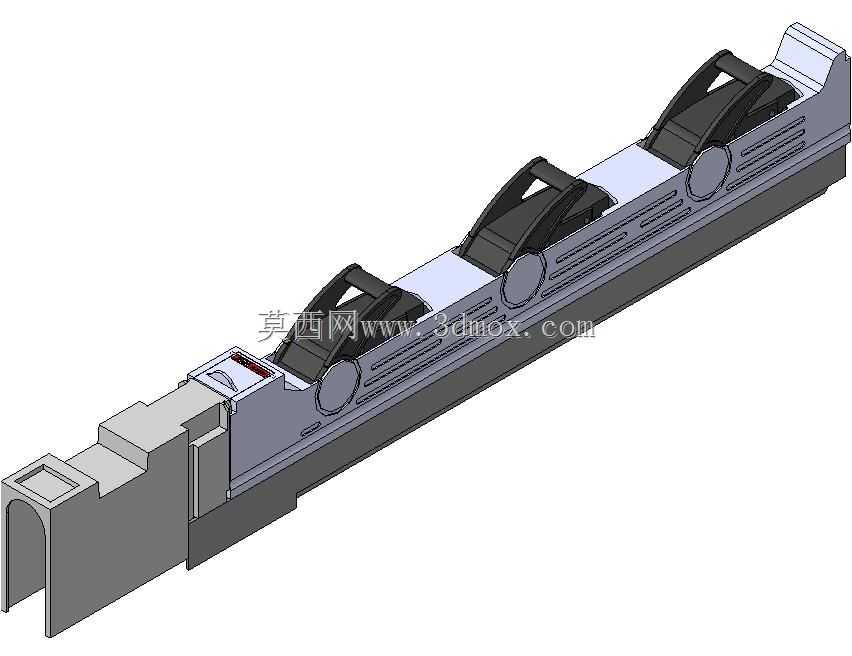

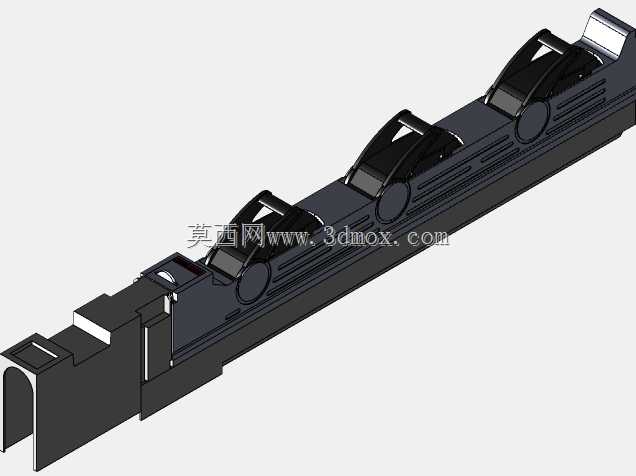

从结构设计逻辑来看，整体采用长条式模块化布局，三个极位沿长度方向等距排布，适配三相交流配电的接线需求，每极独立设置熔断舱与操作联动结构，操作手柄通过内部连杆机构实现三极同步分合，避免单极动作导致的缺相运行风险。底座采用卡槽式安装结构，可直接卡装在标准DIN导轨上，安装时无需额外打孔固定，接线端采用压线式端子结构，适配16-70平方毫米的铜芯导线接入，端子处设置防误触挡板，避免接线后裸露带电部分引发安全隐患。

外形尺寸上，整体长度适配4极标准导轨安装位，宽度与常规160A等级熔断器式开关保持一致，高度方向预留了手柄操作的安全行程空间，安装后不会与箱内其他元件产生干涉，操作时手柄的扳动角度设置为90度，分合位置有明确的卡位反馈，操作人员可通过手柄位置直观判断开关的通断状态。熔断舱采用翻盖式结构，更换保险丝时无需拆卸开关整体，仅需翻开对应极位的舱盖即可完成熔芯更换，舱盖与操作机构设置联锁结构，开关处于合闸位置时舱盖无法打开，避免带电更换熔芯引发的触电风险。

壳体部分采用耐弧阻燃的工程塑料材质，分断过程中产生的电弧会被壳体内部的灭弧栅分割冷却，快速熄灭避免弧光短路，相邻极位之间设置绝缘隔板，提升相间绝缘性能，即使在潮湿多尘的工业现场环境下，也能保证相间绝缘强度满足低压电器的安全要求。进出线端的接线位置设置在开关两端，接线时导线可沿水平方向接入，柜内布线时无需弯折过大角度，适配配电箱内常规的走线方式，整体结构的受力点均做了加强筋设计，多次分合操作后不会出现壳体变形、机构卡滞的问题，满足低压配电设备长期稳定运行的使用要求。
