手动控制25KW充电用整流柜体结构

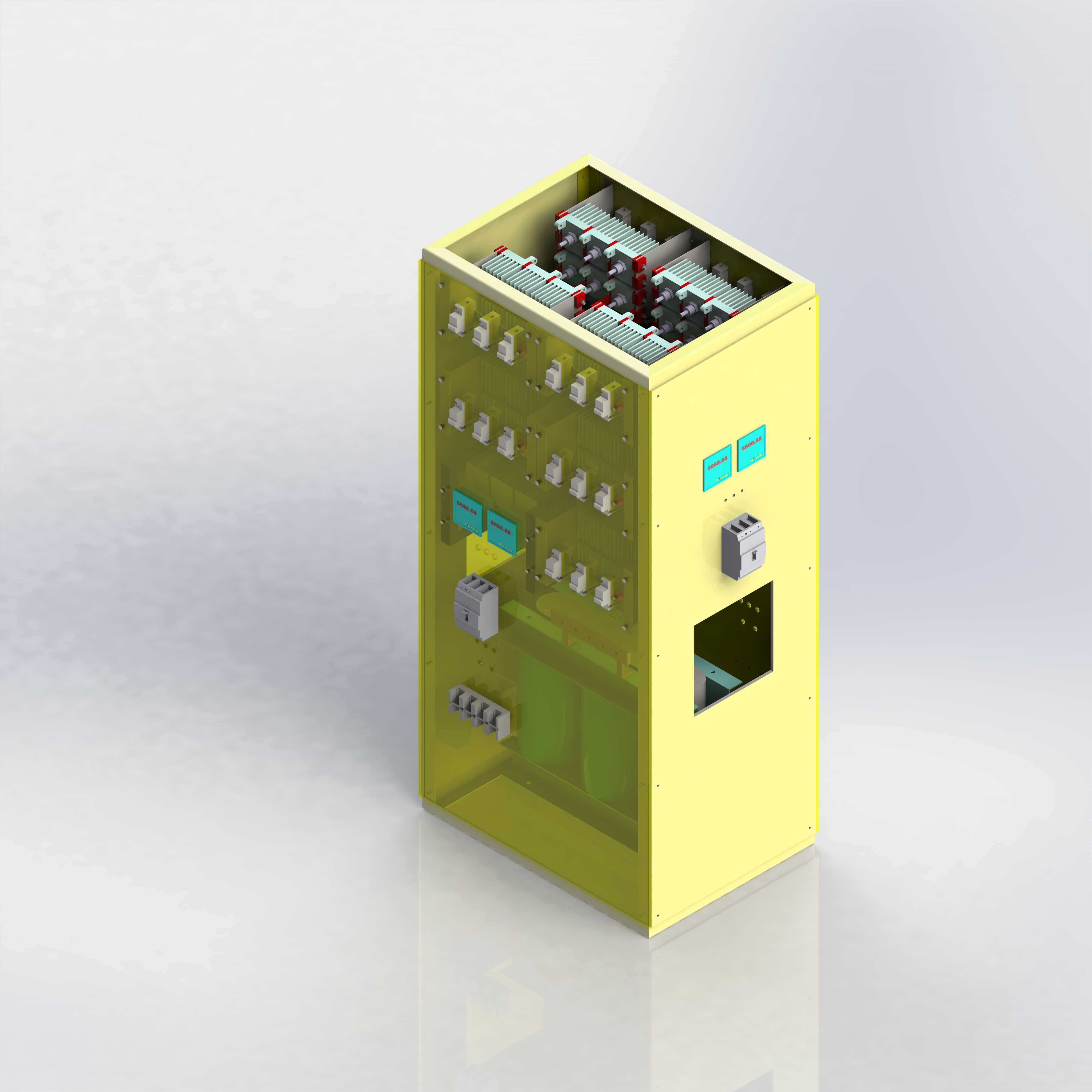

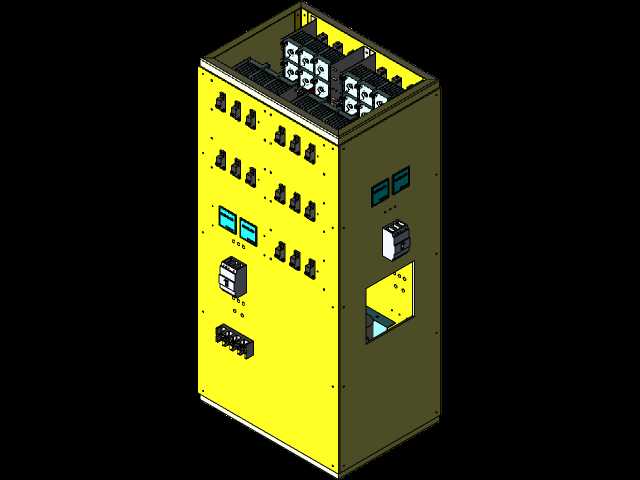

该整流设备主要面向中小规模充电场站、工业车间直流供电场景设计，可作为充电电池组的核心供电转换单元，将输入的交流电转换为稳定的直流电能输出，满足铅酸、锂电等常见储能电池组的充电需求，也可适配工业生产中需要稳定直流供电的生产线工位，为电镀、电解类小型加工工序提供可靠的直流电源支撑。设备采用全手动控制逻辑设计，操作人员可根据前端负载的实际需求，通过柜体面板上的操作元件手动调节输出参数，操作逻辑直观清晰，无需复杂的程序设置，适合对设备操作便捷性要求高、运维人员技术基础相对薄弱的使用场景，降低了设备的日常操作门槛与后期维护成本。柜体采用立式封闭柜型结构，整体外壳采用金属板材弯折焊接成型，正面设置有操作观察区与元件安装区，面板上预留了开关、调节旋钮、状态显示窗口的安装位置，可直观展示设备运行状态，同时方便操作人员实时调整输出参数；柜体内部采用分层排布的结构设计，上层区域布置核心整流功率元件，按照散热路径与电路走向有序排列，既缩短了大电流回路的走线长度，降低线路损耗，也预留了足够的散热间隙，避免元件工作时热量积聚；中层区域布置控制与保护元件，将强电回路与控制回路做物理分隔，减少电磁干扰对控制信号的影响；下层区域预留了接线端子排的安装空间，方便外部输入输出线缆的接驳与后期线路检修。设计过程中充分考虑了现场安装的边界条件，柜体底部预留了固定安装孔位，可直接通过膨胀螺栓固定在水泥基础或型钢底座上，柜体侧面预留了进出线开孔，可根据现场布线方向灵活选择线缆走向，适配不同场地的布线要求；柜体的可拆卸盖板设计，在渲染展示阶段做了透明化处理，可清晰观察内部元件的排布逻辑，实际生产时盖板采用同材质金属板材制作，可对内部元件形成有效防护，避免灰尘、杂物落入柜体内部影响设备运行，同时设备预留了排气扇的安装位置，可根据实际使用环境的散热需求加装强制散热组件，进一步提升设备长时间满负荷运行的稳定性。
