焊接式碳钢车间框架应力分析模型

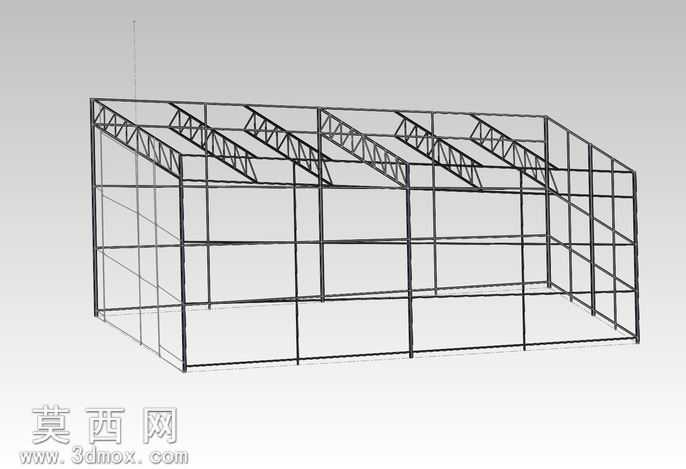

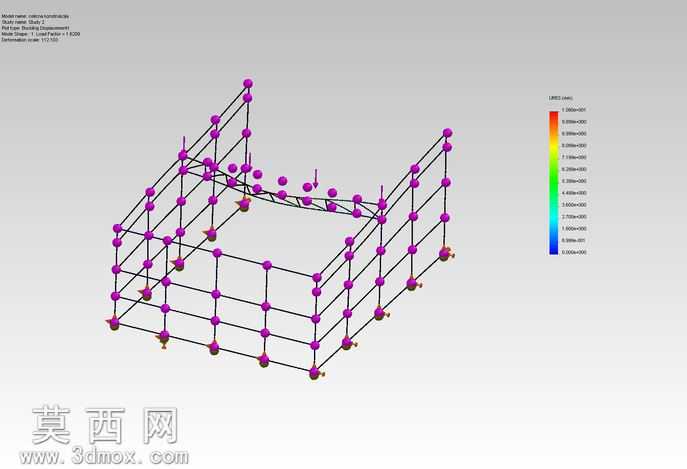

本模型为焊接式碳钢车间主体框架的三维建模成果，建模过程围绕工业车间钢结构的实际受力场景展开，首先依据常规生产车间的空间尺寸比例搭建整体线框基准，确定立柱、横梁、屋面桁架的排布间距与定位坐标，所有构件的截面尺寸均参考通用钢结构厂房的设计规范设定，保证模型比例符合真实工程应用场景。建模阶段优先还原焊接连接的节点特征，对每一处梁柱衔接、桁架腹杆与弦杆的焊接位置做了精细化处理，没有简化掉焊接节点的连接结构，为后续应力分析提供准确的几何基础。材质赋予环节严格匹配碳钢材料的物理属性，根据不同受力部位的构件厚度调整材质参数，主立柱、主横梁采用对应厚度的碳钢材质参数，屋面桁架的腹杆采用适配的薄壁碳钢参数，同时区分了焊接区域与母材区域的材质细微差异，让应力传导的模拟结果更贴近真实工况。结构设计上采用了多跨连续排架形式，立柱沿车间纵向等距排布，横向通过多层横梁拉结形成稳定的平面框架，屋面部分采用三角形桁架结构，斜向腹杆按照受力最优的角度排布，既保证屋面荷载能够均匀传导至下部立柱，也兼顾了框架整体的抗侧移能力。渲染阶段采用素模灰度展示风格，清晰呈现框架的杆件排布逻辑与空间结构关系，没有添加多余的装饰性元素，重点突出钢结构的受力传递路径。设计思路围绕应力分析的核心需求展开，建模全程保留了所有受力相关的结构细节，没有为了降低模型复杂度而删除关键传力构件，确保在开展应力仿真时，能够准确模拟恒载、活载等不同工况下，各焊接节点、杆件的应力分布情况，可用于验证车间钢结构的受力合理性，排查应力集中的风险点位，为实际车间的钢结构设计、焊接工艺优化提供可视化的三维参考依据，模型的结构逻辑清晰，构件连接关系准确，能够直接导入仿真模块开展对应的力学分析工作。
