24V电动轮椅驱动用减速电机结构

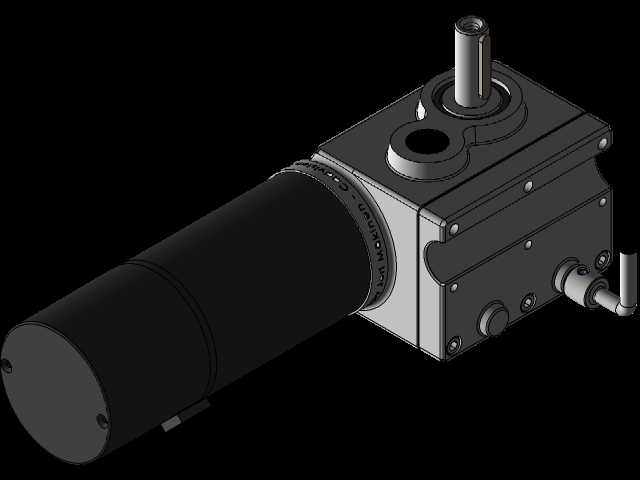

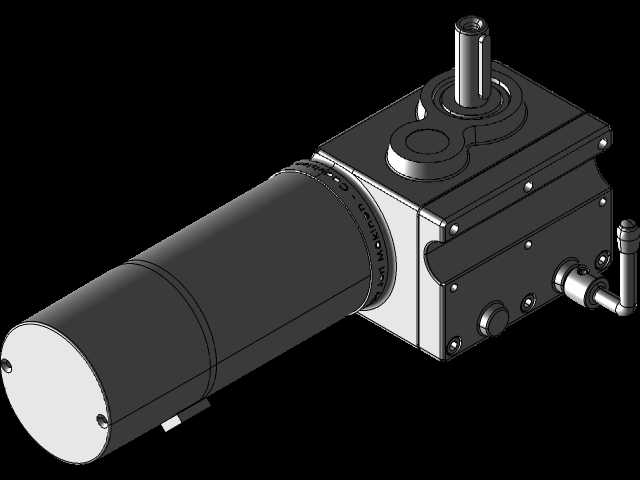

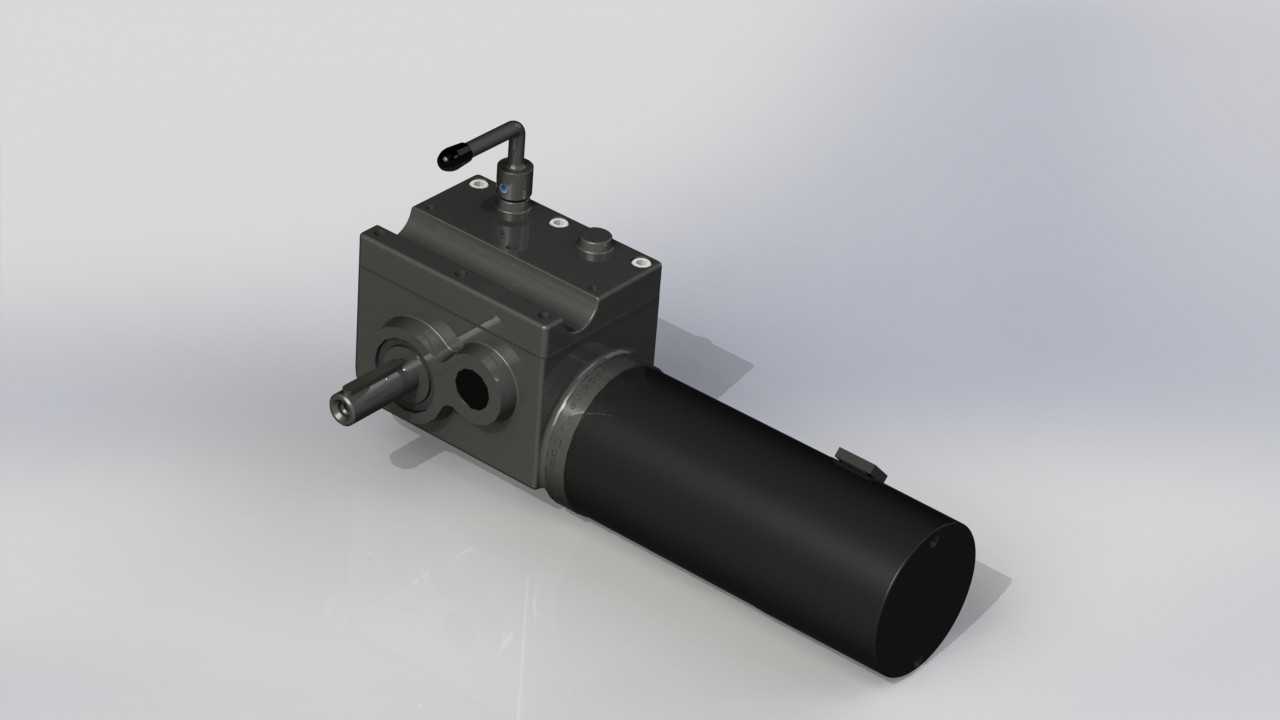

这款驱动单元主要面向电动代步轮椅、康复辅助移动设备的动力输出场景，是电动轮椅行走系统的核心动力部件，负责将电能转化为驱动轮的旋转扭矩，同时通过集成的减速结构匹配轮椅行进所需的低转速大扭矩输出特性，适配平地行进、缓坡攀爬等不同使用场景的动力需求，保障行动不便人群使用代步设备时的动力平顺性与可靠性。从功能特性来看，该单元将直流驱动电机与蜗轮蜗杆减速箱体整合为一体式结构，电机部分采用长筒型壳体设计，内部容纳定子、转子与电刷组件，可直接适配24V直流供电体系，匹配多数电动轮椅的车载蓄电池输出规格；减速箱体部分采用方形铸铁质感的壳体结构，内部集成蜗轮蜗杆传动副，可将电机端的高转速低扭矩输出转化为输出轴端的低转速大扭矩，同时实现动力传输方向的90度转向，适配轮椅底盘侧置驱动轮的安装布局，输出轴采用双出轴设计，可直接连接轮椅驱动轮的连接法兰，减少额外传动环节带来的动力损耗。箱体顶部设置手动释放拨杆，当设备断电或出现电路故障时，可拨动拨杆解除减速机构的锁止状态，方便陪护人员手动推动轮椅移动，避免故障状态下轮椅无法移动的安全隐患；箱体侧面预留安装定位孔位，可通过螺栓直接固定在轮椅底盘的预设安装支架上，无需额外设计复杂的转接结构。设计过程中优先考虑了康复代步设备的使用安全需求，整体结构做了密封防护设计，可阻挡日常使用过程中的灰尘、溅水进入内部传动与电机腔体，适配室内外不同使用环境；输出轴的轴径、键槽尺寸匹配常规电动轮椅驱动轮的连接标准，减速箱体的安装孔位间距、电机筒体的外径尺寸都严格控制在轮椅底盘的安装边界范围内，不会与轮椅的车架、电池仓、脚踏结构产生空间干涉，整体外形紧凑，不会过多占用轮椅底盘的下部空间，保障轮椅的通过性，避免行进过程中磕碰地面凸起障碍物。同时一体式的结构设计减少了分体式电机与减速器对接的装配误差，提升了整体传动的同轴度，降低运行过程中的振动与噪音，给使用者提供更平稳安静的乘坐体验，输出扭矩参数可覆盖常规载重电动轮椅的动力需求，在标准载重下可平稳通过日常通行的缓坡路段，动力输出线性可控，配合轮椅的控制器可实现平缓的加减速，避免起步或制动时的突兀感，提升使用舒适度。
