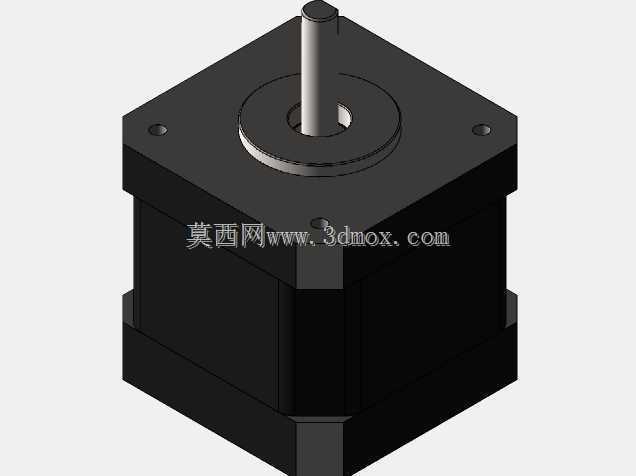

NEMA17规格42法兰步进电机结构设计

　　做小型自动化设备结构选型的工程师，对NEMA17规格的步进电机不会陌生，这类42mm法兰的步进动力单元，几乎是桌面级自动化装备、小型数控进给机构、3D打印运动轴、小型传送带驱动端的标配动力件。这次的结构设计完全围绕Folgertech FT-5设备的安装适配展开，没有沿用通用42步进的标准外轮廓，而是针对设备的安装空间做了局部轮廓调整，避免装配时和设备侧的同步带轮、线轨端盖产生干涉。

　　从实际安装边界来看，这款电机的法兰安装面保持了NEMA17标准的42mm见方尺寸，四个安装孔的孔位完全符合行业通用的M3螺丝孔距，也就是说只要是适配42步进的安装座，不需要重新打孔就能直接替换，这部分保留通用互换性的设计思路，主要是考虑到设备后期维护时的配件替换便利性，不用专门定制特殊规格的安装支架，现场运维人员用常规标准件就能完成拆装。电机本体的轴向长度控制在40mm，这个尺寸是经过空间校核的，FT-5设备的Z轴安装位后方有走线槽，常规40mm长度的42步进装上去之后，电机尾部的编码器接线插头不会和线槽盖板产生挤压，要是用更长机身的高扭矩版本，要么得削线槽，要么得垫高电机安装座，反而会引入装配累积误差。

　　输出轴的设计也做了适配调整，轴径保留了42步进常用的5mm直径，轴伸长度比通用款短了2mm，刚好匹配FT-5设备上使用的GT2同步带轮的安装深度，不用额外加轴套调整位置，装上去之后带轮的端面和法兰面的间隙刚好能放下0.5mm的调整垫片，方便张紧同步带的时候微调位置，不会出现带轮蹭电机法兰的情况。轴端做了D型切边，这个细节是很多通用步进容易忽略的，普通光轴配顶丝的带轮，设备长时间往复运动之后顶丝容易松，D型切边能传递更大的扭矩，避免高速往复运动时出现轴和带轮的相对滑动，影响传动精度。

　　电机的外轮廓做了边角的小切角处理，不是完全的直角方块，这个设计主要是考虑装配时的操作空间，FT-5的电机安装位在型材框架的内角位置，直角的电机外壳在拧对角安装螺丝的时候，扳手容易蹭到电机外壳的喷塑层，切角之后刚好能留出内六角扳手的转动空间，不用特意把扳手磨短就能操作，现场装配的效率能提升不少。电机尾部的出线位置做了侧置调整，不是常规的尾部正中出线，而是偏移了8mm，刚好避开安装位后方的型材加强筋，出线之后的线缆可以顺着型材槽直接走到电控箱，不用做多余的折弯，能减少线缆因为长期弯折导致的线芯断裂风险。

　　从功能特性上来说，这款电机的保持扭矩匹配5kg/cm的参数区间，刚好适配FT-5这类小型设备的运动负载，不会因为扭矩选太大导致电机发热严重，也不会因为扭矩不够出现高速丢步的情况。做结构设计的时候特意校核了电机的运行温升，在设备连续运行8小时的工况下，电机外壳的温度能控制在合理区间，不会因为过热导致旁边的塑料走线槽软化变形。转子的转动惯量也和设备常用的运动加减速参数做了匹配，常用的300-600rpm转速区间内，电机的运行震动很小，不用额外加减震垫就能满足设备的运行精度要求，要是用惯量不匹配的电机，哪怕扭矩够，高速运动的时候也会出现整机共振，影响加工或者运动的精度。

　　很多工程师选步进电机的时候只看扭矩和安装孔距，往往忽略本体轮廓和周边部件的干涉问题，这款设计就是从实际装配的细节出发，在保留通用安装互换性的基础上，针对特定设备的安装空间做了局部优化，既满足了动力输出的要求，又解决了现场装配、后期维护的很多小痛点。比如安装孔的沉头深度，特意做了加深处理，M3内六角螺丝拧进去之后，螺丝头完全沉在法兰面以下，不会突出表面刮到同步带，这个细节在很多通用步进电机上是没做的，有时候螺丝稍微选长一点，螺丝头突出来就会蹭到旋转的带轮，轻则磨坏同步带，重则导致传动卡滞。另外电机前端盖的轴承位做了同轴度优化，输出轴的径向跳动控制在0.02mm以内，装同步带轮的时候不会出现带轮偏摆的情况，能延长同步带的使用寿命，减少因为带轮偏摆导致的皮带磨损、张紧力不均的问题。
