机床配套数显线性位移测量标尺

　　在普通铣床、车床的数控化改造场景里，这类线性测量标尺是替代原有机械刻度盘、解决人工读数误差的核心反馈部件，不少小型加工门店做旧机床升级时，不会选择成本高昂的全套光栅尺方案，反而会优先选用这类结构紧凑的数显标尺，安装空间占用小，不需要对原有床身做大规模铣削加工，适配性更强。日常操作中，操作人员移动工作台时，标尺的滑动读头会沿着尺身平稳滑行，实时把位移量转化为数字信号传输到数显表上，不需要反复对照刻度盘做差值计算，尤其是做多孔位钻削、台阶面铣削加工时，能直接通过数值确认进给位置，减少反复对刀的辅助时间，降低批量加工时的尺寸超差概率。

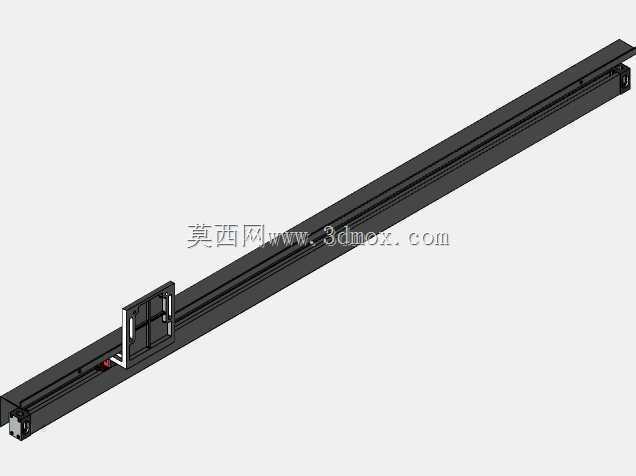

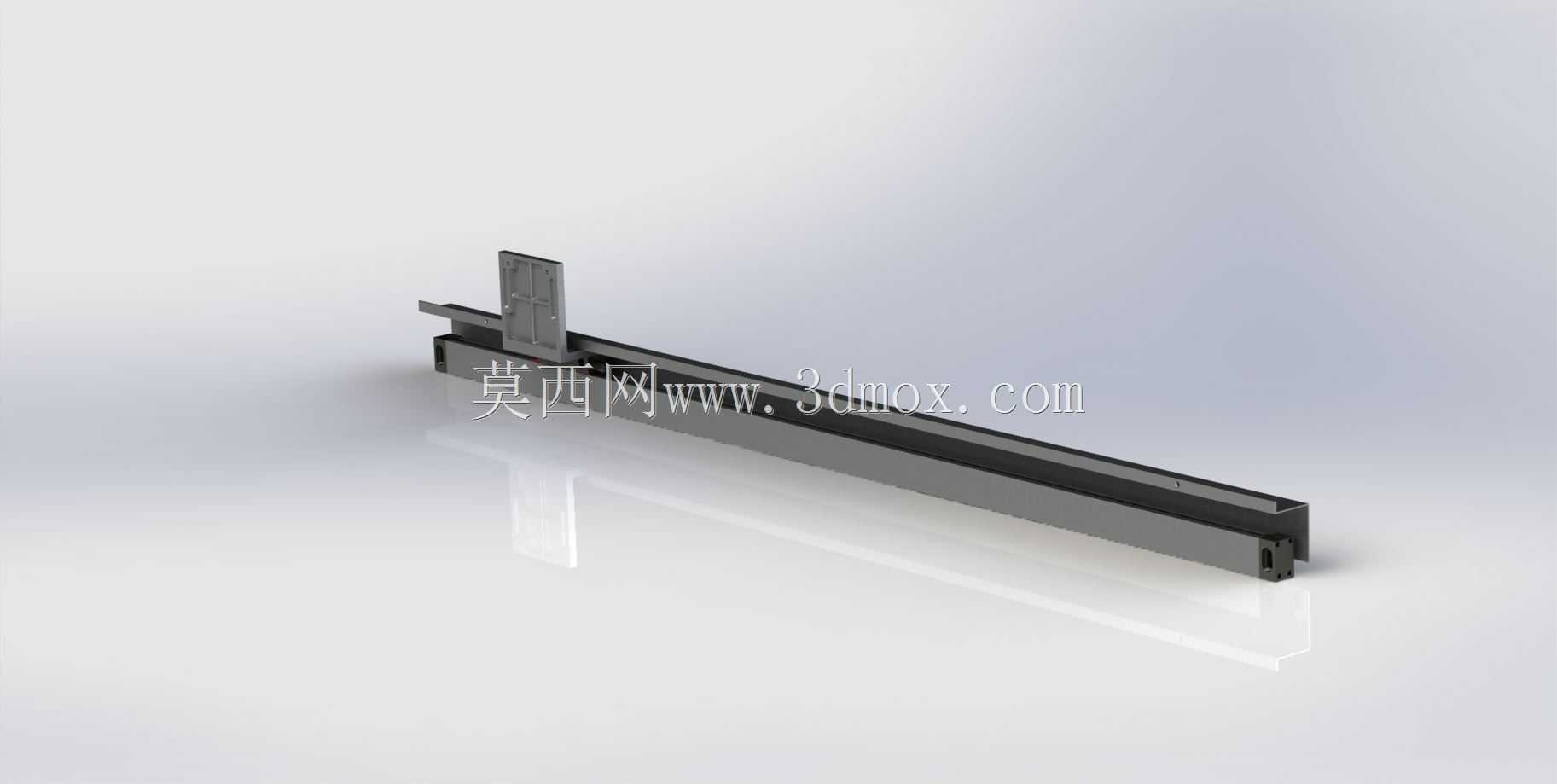

　　从结构设计逻辑来看，整个尺身采用挤压铝合金型材做基体，截面做了等强度优化，壁厚控制在既能保证直线度、又不会过度增加自重的区间，尺身内部的测量基准条做了预拉伸固定，抵消常温环境下的型材形变应力，避免长期使用后出现基准偏移。滑动读头和尺身之间采用低阻尼的滑动配合结构，配合间隙控制在0.02mm以内，既不会因为间隙过大出现测量跳数，也不会因为配合过紧导致移动卡滞，读头的出线端做了侧向弯折设计，避免工作台移动到行程极限位置时线缆被拉扯断裂，读头外壳采用阻燃ABS材质，表面做了防滑纹理，方便后期维护时拆卸调整。

　　安装边界方面，尺身的安装基准面做了精铣处理，平面度控制在每米0.03mm以内，安装孔采用长圆孔设计，允许安装时做±1mm的位置微调，不需要前期打孔时做到绝对位置精准，降低现场安装的打孔精度要求。整体安装厚度控制在22mm以内，对于很多老式机床的工作台侧面、溜板位置的狭小空间都能适配，不需要额外焊接安装支架。读头的触发感应距离留足了1.5mm的安全余量，即使安装时尺身和读头的平行度存在小范围偏差，也不会出现信号丢失的问题，适配车间现场非精密安装的作业条件。

　　实际应用中，这类标尺除了机床改造场景，还会用在木工推台锯、石材切割机的位置定位上，这类设备的加工精度要求没有金属切削机床高，但同样需要直观的位移读数，这款标尺的防护等级能适配木屑、切削液飞溅的车间环境，尺身侧面的密封胶条能阻挡大部分粉尘和切削液进入内部测量腔，日常维护只需要定期清理尺身表面的切屑，不需要频繁拆解做内部清洁。和传统的机械标尺相比，它的读数不存在视差，不管操作人员站在哪个操作位置，看到的数显数值都是一致的，不会因为观察角度不同出现读数偏差，对于新手操作人员来说，能大幅降低读错刻度导致的工件报废概率。

　　设计过程中，研发团队特意把读头的摩擦阻力控制在5N以内，工作台快速移动时不会因为读头阻力导致进给卡顿，低速微动进给时也不会出现爬行现象，测量基准的刻度采用激光蚀刻工艺，刻度线的边缘清晰度高，不会因为长期摩擦出现刻度磨损模糊的问题，整体使用寿命比传统的粘贴式机械刻度标尺长3倍以上。尺身的两端都设计了限位缓冲块，当读头移动到行程两端时，橡胶缓冲垫会吸收冲击动能，避免硬碰撞导致读头内部的感应元件损坏，即使操作人员操作失误让工作台超程移动，也不会直接损坏标尺的核心测量部件。
