12V车载电动ATV绞盘结构设计

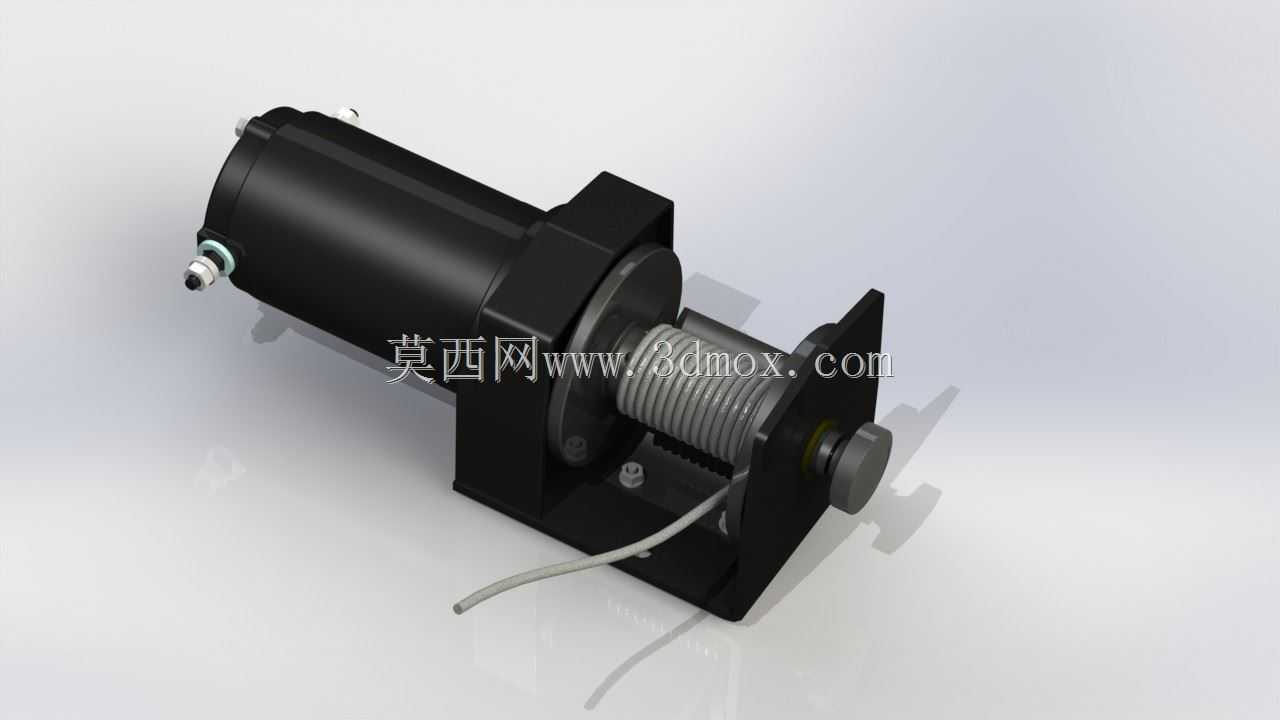

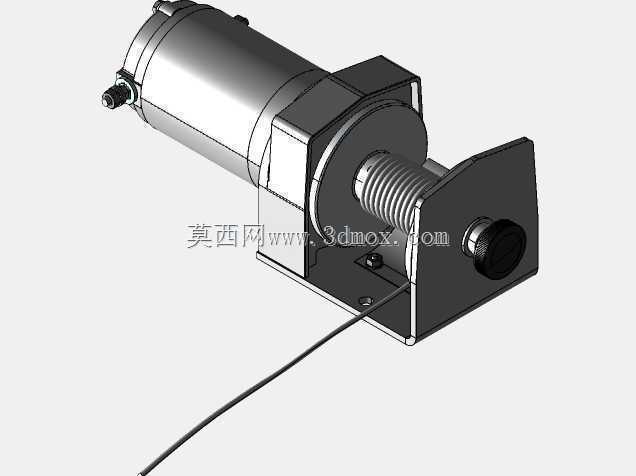

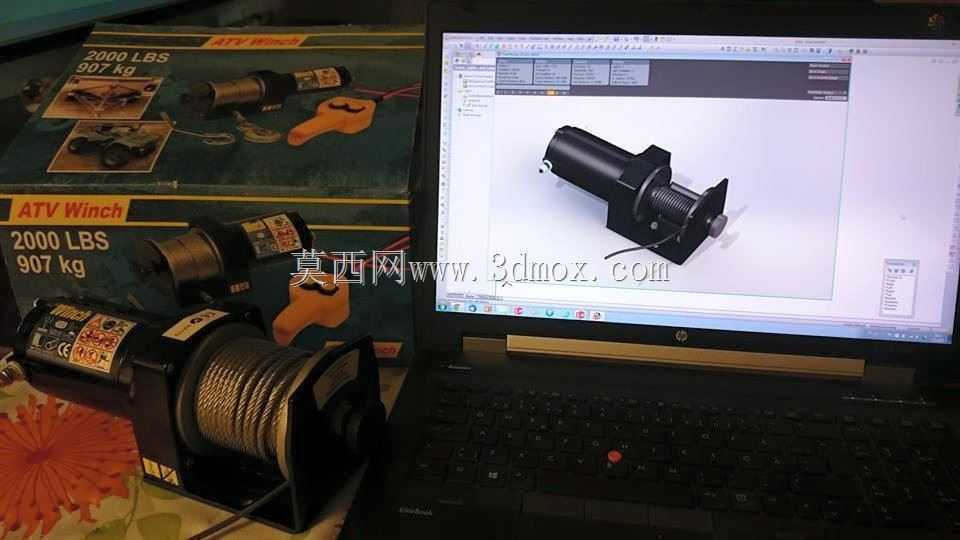

　　这款12V电动绞盘主要面向全地形车户外作业、越野脱困场景设计，额定牵引载荷覆盖907千克级使用需求，卷筒容绳量匹配15米规格牵引钢缆，可满足非铺装路面车辆陷车自救、户外小型重物拖拽、林区作业物资移位等多场景使用需求。从结构布局来看，驱动单元采用12V直流永磁电机横向布置方案，电机输出端通过行星减速组与卷筒直连，减速机构内置在卷筒侧的安装基座内，既压缩了整体轴向尺寸，也能保证大传动比下的扭矩输出效率，避免传统外置减速结构带来的安装干涉问题。卷筒部分采用带挡边的一体式钢制卷筒，绳槽做了圆弧过渡处理，可避免钢缆收放过程中出现乱绳、咬绳问题，延长钢缆使用寿命，卷筒末端集成了手动离合拨杆，断电状态下可脱开减速机构，手动快速拉出钢缆，

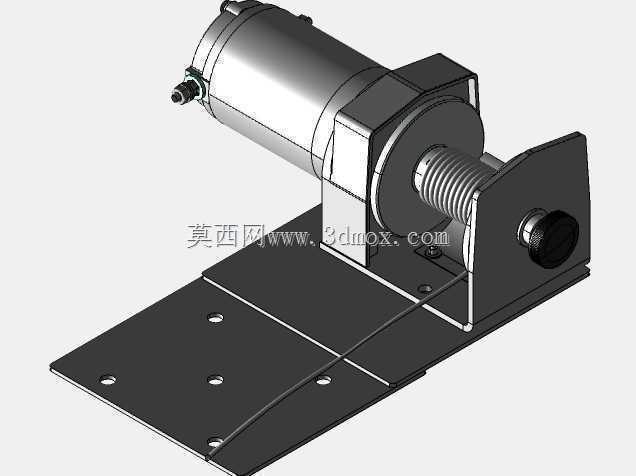

　　应急场景下无需额外工具即可操作。安装基座采用折弯焊接式钢结构，电机固定位、卷筒支撑位、安装脚位做了一体化设计，四个安装脚预留了标准螺栓过孔，可直接适配多数ATV车型前保险杠的预留安装位，安装边界尺寸控制紧凑，不会超出车辆前部接近角范围，避免越野过程中出现磕碰。设计过程中重点考虑了户外使用的防护需求，电机外壳采用密封式铸铝结构，接线端做了防水胶圈密封，可应对雨天、泥水环境下的使用需求，减速腔内部填充低温润滑脂，可在零下20摄氏度到零上60摄氏度的环境温度区间正常工作，不会出现低温卡滞、高温润滑失效问题。钢缆引出端配置了导向滚轮架，四个导向滚轮可随钢缆出绳角度自由转动，无论钢缆从水平、倾斜方向引出，都能避免钢缆与基座硬摩擦，

　　减少钢缆磨损，同时降低收放绳过程中的阻力。控制部分的线缆从电机侧部引出，可外接手持式控制开关，操作人员可在距离绞盘3米范围外操作收绳、放绳动作，避免牵引过程中钢缆断裂、重物滑脱带来的安全风险。从结构建模逻辑来看，所有配合面均按照实际加工公差做了预留，电机与基座的配合止口、卷筒与支撑轴的配合间隙、减速齿轮的侧隙都符合通用机械加工精度要求，可直接作为生产参考模型使用，也可用于改装场景下的安装位匹配校核。在实际选型适配过程中，该绞盘除了适配ATV车型外，也可固定在小型拖车、农用作业机具上作为临时牵引装置使用，安装时只需保证基座四个固定点的平面度误差不超过1毫米，即可避免运行过程中出现卷筒偏摆、齿轮偏载问题。日常使用场景中，

　　该绞盘持续牵引时间不宜超过2分钟，满载荷工况下需间歇运行，避免电机过热烧毁，钢缆收放过程中需保证缠绕整齐，若出现乱绳需及时松开离合重新排布，避免钢缆挤压变形影响强度。整体结构没有采用冗余的装饰性设计，所有外部结构均服务于功能需求，电机外壳的散热筋沿轴向布置，既可以提升壳体结构强度，也能在运行过程中通过气流带走电机热量，提升持续工作能力。导向架的安装位做了可调节设计，可根据不同安装场景调整导向滚轮的前后位置，适配不同出绳角度的使用需求，手动离合拨杆做了加长处理，佩戴防寒手套、劳保手套时也可轻松操作，无需摘除手套，适配户外低温、复杂工况下的操作需求。
