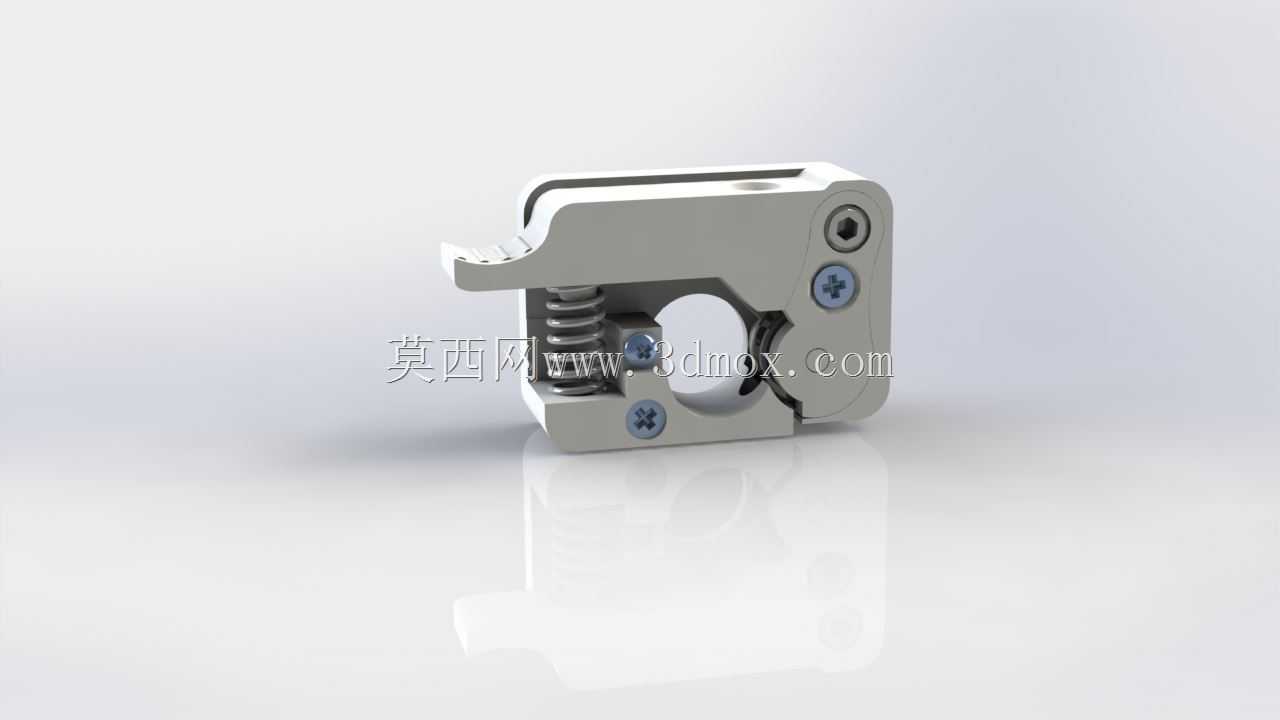

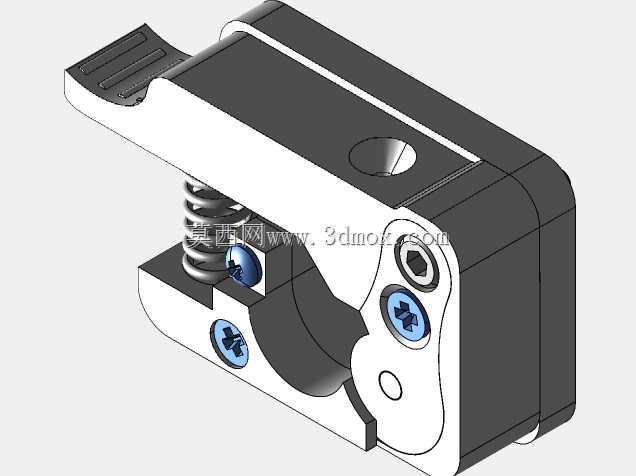

3D打印机MK9型挤出机送丝驱动结构

该结构是桌面级FDM熔融沉积成型3D打印设备的核心送料执行部件，主要应用于消费级、入门商用级桌面3D打印机的耗材输送环节，承担热端熔融耗材前的稳定推送、压力供给核心功能，直接决定打印过程中耗材出丝的连续性、线径稳定性，是影响打印成品层间结合力、表面精度、成型成功率的关键功能组件。在实际打印作业场景中，该部件安装于打印机X轴运动滑台或远端鲍登送丝安装位，通过驱动轮与压紧轴承的配合咬合PLA、ABS、PETG等常见热塑性打印耗材丝，将耗材以匹配打印速度的恒定速率推送至热端熔融腔，保障熔融态耗材能够按照切片路径规划的流量精准挤出，避免出现送丝打滑、耗材回抽失准、出丝断续导致的打印拉丝、缺料、层间错位等常见问题。该结构采用快拆式压紧臂设计思路，通过内置弹簧提供自适应压紧力，既能够保证驱动轮对耗材的足够咬合力，避免不同硬度耗材出现打滑空转，又可以在更换耗材、清理堵料时快速扳开压紧臂完成耗材穿入或取出，大幅降低日常维护的操作难度；整体采用紧凑型一体化布局，将驱动轮安装位、压紧调节结构、导丝孔位、安装固定孔集成在单一主体结构上，有效压缩了部件的整体占用空间，适配多数桌面级3D打印机的安装空间要求。从安装边界来看，该结构预留了标准的驱动电机对接安装位，可直接适配市面通用的42型步进送丝电机，主体上的固定孔位匹配通用2020铝型材安装槽的孔距标准，无需额外定制转接件即可完成安装替换；导丝通道采用同心对位设计，入丝口与出丝口保持严格同轴度，能够减少耗材输送过程中的弯折阻力，避免耗材在输送路径中出现卡滞、磨屑堆积的问题。结构上的压紧力调节螺丝可根据不同耗材的硬度、直径微调压紧程度，针对软性TPU耗材可适当降低压紧力避免耗材被压变形卡滞，针对硬质耗材可适当提升压紧力保证推送扭矩，适配多类型耗材的打印需求。
