FrSky X8R航模遥控接收设备结构设计

该模型还原的是航模领域常用的8/16通道遥控接收设备，这类设备是航模飞行控制系统的核心信号中转部件，主要应用于固定翼航模、多旋翼无人机、遥控车模等需要远距离精准遥控的场景，负责接收遥控器发射的2.4G频段控制信号，将信号解码后传输给飞控或舵机、电调等执行部件，同时可回传飞行状态的RSSI信号强度、电池电压等遥测数据，保障遥控操作的稳定性与飞行安全。

从功能特性来看，该接收设备支持8通道常规输出与16通道SBUS总线输出，可适配不同通道数需求的航模设备，常规通道输出可直接连接独立舵机实现舵面、油门等单独控制，SBUS输出可通过单条信号线连接飞控，简化布线复杂度；设备自带信号冗余接收设计，配套的外置天线可拓展信号接收范围，降低信号遮挡导致的失控风险，内置的失控保护功能可在信号丢失时触发预设的输出状态，避免航模失控坠毁。

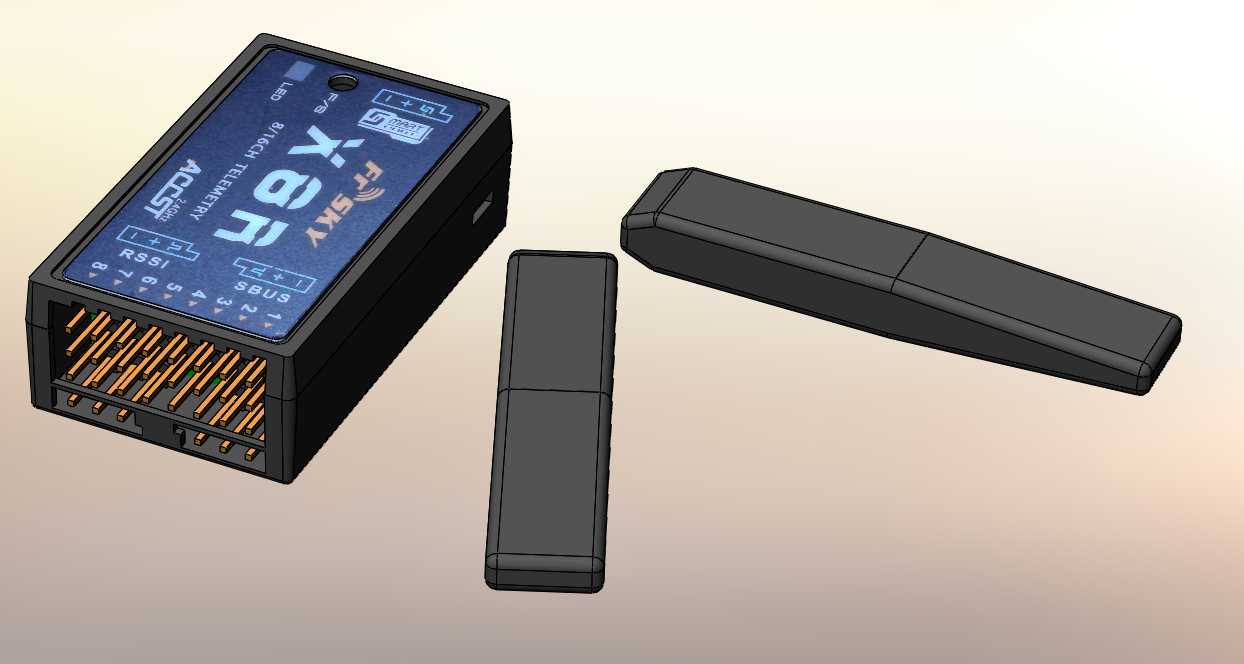

设计过程中，首先围绕信号接收稳定性做结构布局，将射频接收模块布置在壳体内部远离金属接插件的区域，减少接插件金属部件对射频信号的屏蔽干扰；壳体采用分体式卡扣加螺丝固定的结构，上盖与下壳的配合面做止口设计，既提升装配后的结构强度，也能阻挡户外使用时的灰尘、水汽侵入内部电路板。壳体侧面预留天线出线位，外置天线采用长条状流线型外壳，可通过背胶或扎带固定在航模机身外侧，调整天线朝向获得最佳信号接收角度。

外形尺寸方面，接收主机采用长方体紧凑布局，适配多数航模机身的狭小安装空间，底部的排针接插件采用标准2.54mm间距设计，兼容通用的航模杜邦线连接，安装时可通过双面泡棉胶粘贴固定在航模机身内部，也可通过壳体预留的安装孔用螺丝固定，安装边界需注意远离电调、电机等强电磁干扰源，同时天线部分需避开碳纤维、金属等信号屏蔽材质，保证信号接收无遮挡。配套的天线外壳做了圆角过渡处理，避免安装时刮伤航模机身的蒙皮或线材，整体结构兼顾了轻量化与结构强度，适配航模设备对重量敏感的使用需求。
