BK卡扣式垂直安装RCA唱机连接器

　　在消费电子、专业音视频设备的板级连接场景里，RCA接口作为模拟音视频信号传输的经典接插形式，至今仍在黑胶唱机、老式功放、机顶盒、车载影音系统等设备上保有极高的装机量，其中垂直板装的卡扣式RCA插座，因为适配PCB板直立布局、安装后抗拉扯能力强的特点，是很多板卡设计工程师做接口选型时的常用款。这款BK卡扣式垂直RCA连接器，核心设计目标就是解决传统直插RCA插座在频繁插拔后容易出现的引脚脱焊、座体歪斜问题，结构上做了针对性的优化。从实际使用场景来看，这类连接器主要承担板端的同轴信号传输功能，唱机应用场景下需要传输低电平的唱头输出信号，对接触阻抗的稳定性要求比普通音视频接口更高，设计时内部接触件采用了弹性铜材基底加表面镀层的方案，

　　既保证插拔时的接触压力均匀，也能减少长期使用后的氧化接触不良问题。卡扣式的安装结构是这款产品的核心设计点，区别于传统靠引脚过盈固定在PCB上的RCA座，它在本体两侧设置了带倒扣的卡扣结构，安装时对准PCB上对应的方孔压入即可，卡扣会卡在PCB板的背面，配合三个伸出的焊接引脚，能承受远大于普通直插座的插拔侧向力，日常使用中反复插拔RCA插头时，座体不会出现偏移，也不会把拉扯力直接传递到焊盘上，能有效避免焊盘脱落、引脚虚焊引发的信号中断问题。垂直安装的结构形式，适配接口布置在PCB板边缘、插拔方向垂直于板面的设备布局，这类布局常见于桌面式影音设备、嵌入式工控音视频板卡，安装后插座的同轴中心与板面保持垂直，插头插入时的施力方向与板面垂直，

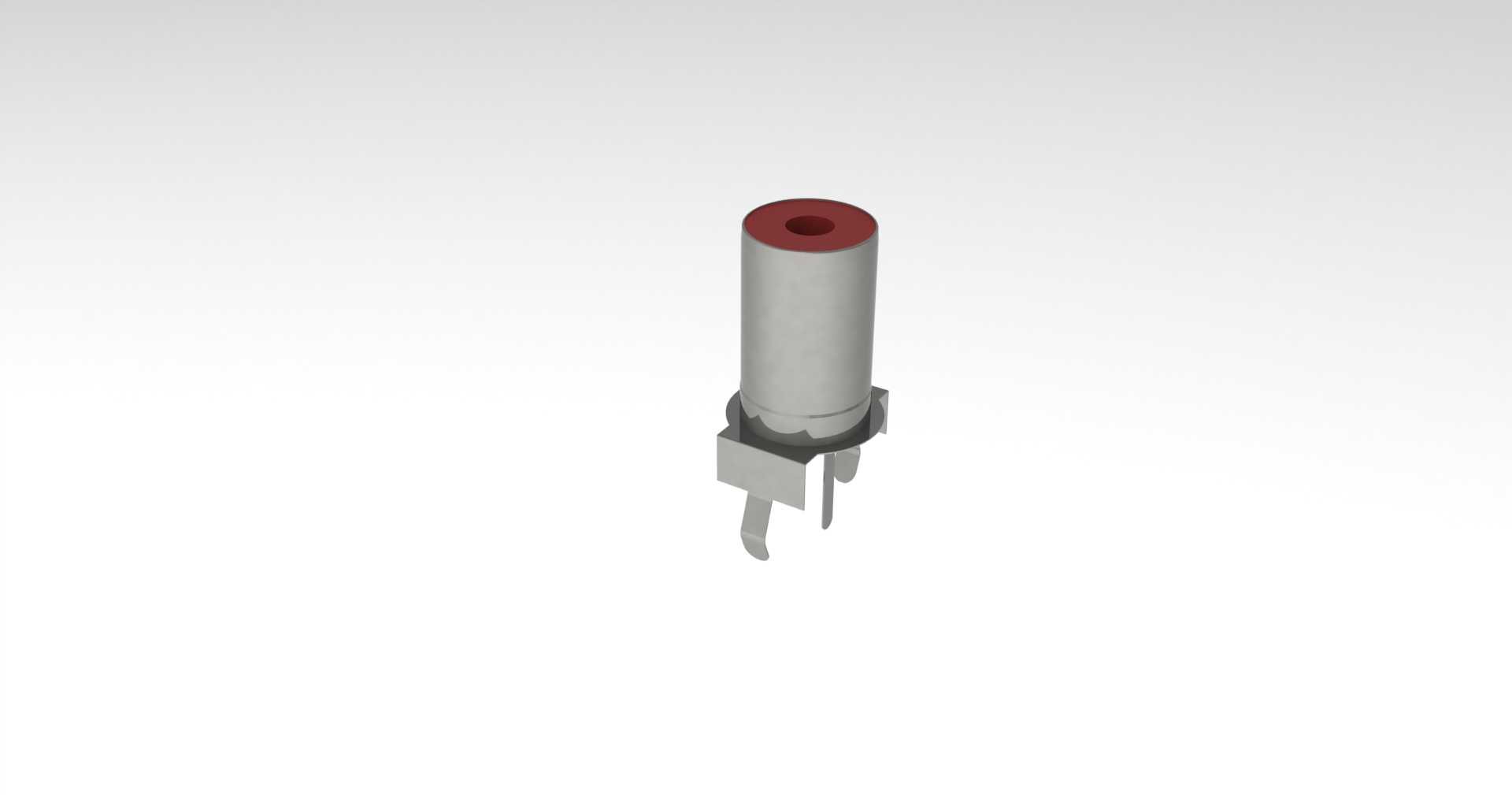

　　不会对板卡产生侧向的掰动应力。从外形尺寸与安装边界来看，这款连接器的主体为圆柱形同轴结构，顶部的接口内孔为标准RCA尺寸，适配通用的公头RCA插头，本体下部的安装定位结构做了限位设计，压入PCB后座体的高度固定，不会出现压入过深或者浮高的问题，三个引脚分别对应中心信号极、外壳屏蔽极与固定接地极，引脚的间距符合常规PCB设计的布线间距要求，布线时不需要额外做特殊的间距避让，卡扣的外伸尺寸控制在合理范围，不会和板上相邻的其他元件产生安装干涉。设计这类接插件的三维模型时，需要重点把控几个关键尺寸的公差：首先是接口内孔的直径与深度，要保证和标准公头的配合松紧度合适，过松会导致接触不良，过紧则会让插拔力过大影响使用体验；其次是卡扣的倒扣尺寸与安装孔的配合公差，要保证压装时卡扣能顺利穿过PCB孔，穿过后倒扣能完全卡在板背面，同时不会因为卡扣过紧导致压装时PCB出现局部发白开裂；另外引脚的伸出长度与位置度也需要严格控制，要适配波峰焊或者手工焊的工艺要求，引脚伸出板面的长度控制在1.5-2mm之间，既保证焊接时焊锡能充分浸润引脚，也不会因为引脚过长导致焊后剪脚的额外工序。实际选型应用时，工程师需要注意在PCB设计阶段预留好对应的安装孔位与焊盘，卡扣对应的安装孔需要比卡扣的实体尺寸大0.1-0.15mm，保证压装时的顺畅度，同时在插座周围预留出足够的插头插拔操作空间，避免周边的电容、电阻或者结构件挡住插头的插入路径。

　　这类垂直卡扣式RCA座相比卧式安装的型号，在板上占用的横向空间更小，适合PCB板边缘空间紧张、需要密集布置多个RCA接口的场景，比如多声道功放的接口面板区域，多个同型号插座并排布置时，卡扣结构还能起到辅助定位的作用，保证多个接口的高度一致性，让面板装配时的外观更整齐。在信号传输性能方面，这款连接器的金属外壳与接地引脚连通，能形成完整的屏蔽腔体，减少外界电磁干扰对内部弱信号的影响，在唱机这类传输毫伏级弱信号的场景下，可靠的屏蔽连接能有效降低背景噪声，提升信号传输的纯净度。结构设计上，本体的绝缘部分采用了耐高温的工程塑料材质，能承受波峰焊时的高温冲击，不会出现焊接时座体融化变形的问题，金属部件的镀层选择兼顾了导电性与耐腐蚀性，在常规的室内使用环境下，能保证长达数年的可靠接触，不需要频繁维护更换。
