ATmega16单片机芯片封装三维结构设计

　　在嵌入式控制类硬件的结构设计工作中，主控芯片的封装建模是PCB板级结构适配、整机装配干涉校验环节里绕不开的基础工作，ATmega16作为8位AVR架构单片机里应用覆盖面极广的型号，其标准封装的三维模型精度，会直接影响后续电路板布局、外壳开孔、接插件避让等一系列设计环节的可靠性。

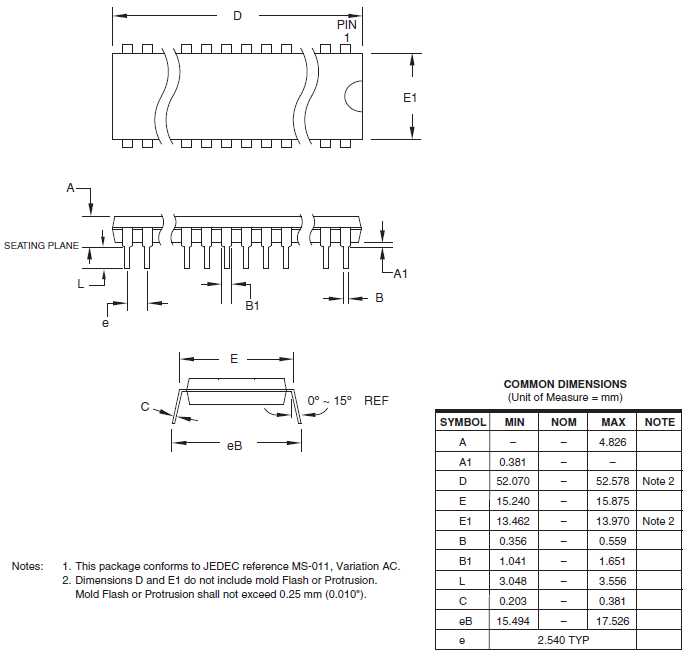

　　这款芯片采用的是标准双列直插类塑封封装结构，建模过程中首先要严格对齐JEDEC MS-011标准的尺寸规范，先梳理清楚所有安装边界的关键尺寸：本体长度方向的最大尺寸控制在19.462mm，宽度方向最大尺寸为6.551mm，引脚侧的总跨距要严格卡准15.494mm的基准值，引脚伸出本体的长度、引脚自身的宽度与厚度参数，都要按照手册给出的公差带做中位值建模，避免后续做PCB封装匹配时出现引脚与焊盘对位偏差的问题。

　　从实际应用场景来看，这款芯片常被用在工业小型控制板、教学实验装置、民用小家电控制模块、简易物联网终端节点这类设备上，做结构设计时不仅要还原芯片本体的外形，还要把引脚的成型角度做准确——引脚从本体引出后的弯折角度控制在0到15度的参考范围内， seating plane（安装基准面）的位置要和引脚底部的支撑面完全对齐，这样在做整机装配仿真时，才能准确模拟芯片焊接到PCB板之后的实际高度，避免出现芯片和上方屏蔽罩、外壳加强筋发生空间干涉的问题。

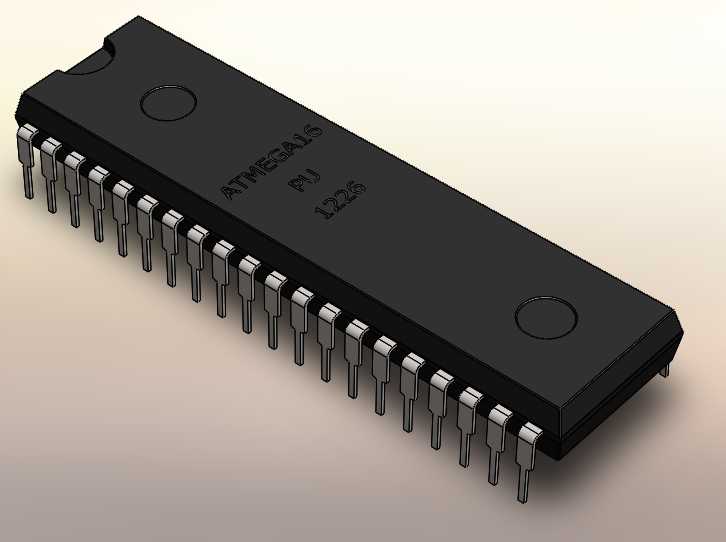

　　设计思路上，建模时优先保证安装相关的配合尺寸100%准确，其次再还原塑封本体的脱模斜度、引脚表面的成型特征、本体上的1脚定位标识这些细节。很多新手建模时容易忽略塑封本体的边角圆角、引脚根部的过渡圆弧，这些细节虽然不影响大的装配尺寸，但在做高精度的热仿真、结构应力仿真时，会直接影响仿真结果的准确度——比如引脚根部的过渡结构，会影响焊接后引脚的应力释放效果，本体边角的圆角则会影响灌封工序中胶体的流动路径。

　　实际选型适配时还要注意，这款芯片的封装高度方向尺寸，从安装基准面到本体顶面的最大高度为4.826mm，在做堆叠式电路板设计时，这个尺寸是板间间距设置的核心参考值，如果板间间距小于这个数值，就必须调整芯片布局位置或者更换薄型封装的同型号芯片。另外引脚的间距参数为2.54mm标准间距，建模时要保证每一个引脚的中心距偏差控制在0.05mm以内，这样导出的模型和PCB设计软件里的封装做对齐时，不会出现累计偏差导致的整体错位。

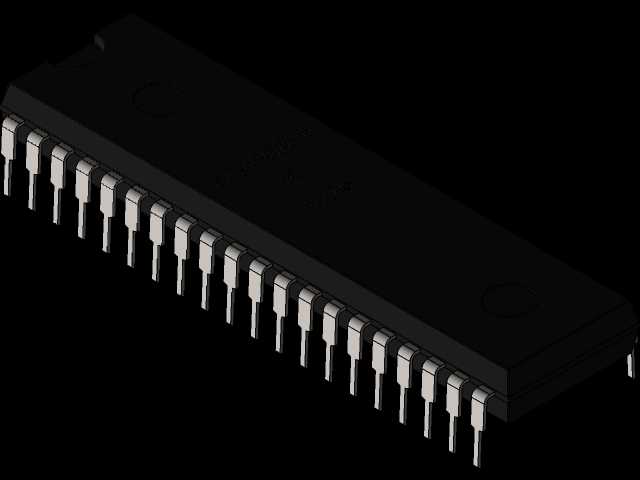

　　从结构可靠性角度出发，建模时还要还原塑封本体和引脚结合处的结构特征，这个位置是芯片受外力时最容易出现封装开裂的部位，在做整机跌落仿真、振动仿真时，这个部位的网格划分要对应模型的实际结构，才能准确计算出应力集中的位置。另外本体上的定位凹点、1脚标识的位置要和实物完全一致，避免生产装配时出现芯片装反的低级错误。

　　很多工程师在做这类芯片建模时，习惯直接用简化的方块加引脚的结构应付，这种模型在做初步布局时勉强能用，但到了详细设计阶段，尤其是需要做热设计、EMC屏蔽设计的时候，简化模型的误差就会凸显出来——比如芯片本体的实际散热面积和简化方块的面积存在偏差，会导致热仿真的结温计算结果出现10%以上的误差，引脚的实际寄生参数也会因为模型结构的简化出现计算偏差，最终影响整机的EMC性能预判。

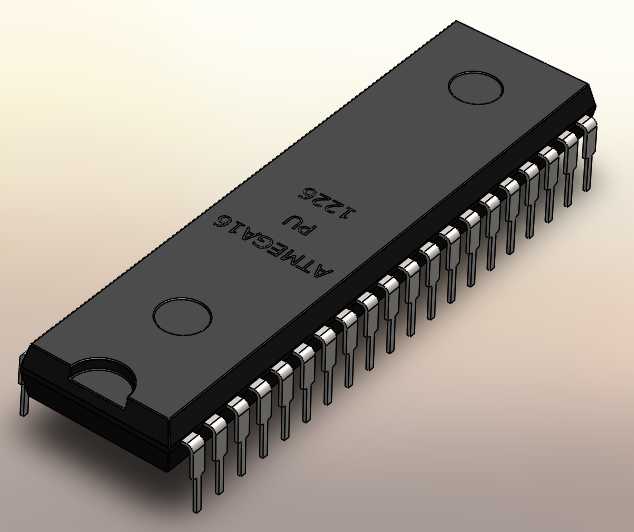

　　这款模型在设计时还考虑了不同设计软件的适配性，所有特征都是基于基础拉伸、切除、阵列命令生成，没有使用复杂的异形曲面，在不同三维软件之间做格式转换时不会出现特征丢失、曲面破面的问题，引脚部分做了单独的实体分组，方便后续在装配体里单独给引脚赋予金属材料属性、给本体赋予塑封材料属性，满足不同场景下的仿真需求。

　　在做手板验证阶段，准确的芯片模型还能帮助提前检查治具的适配性，比如烧录治具的压头位置、测试探针的对位，都可以基于三维模型提前做模拟，减少治具加工后的反复调整次数，缩短整个产品的研发周期。对于批量生产的产品来说，基于准确的芯片模型做的DFM检查，还能提前发现SMT贴装过程中可能出现的吸嘴吸附不稳、引脚共面度检测误判等工艺问题，提前在设计阶段就做规避。
