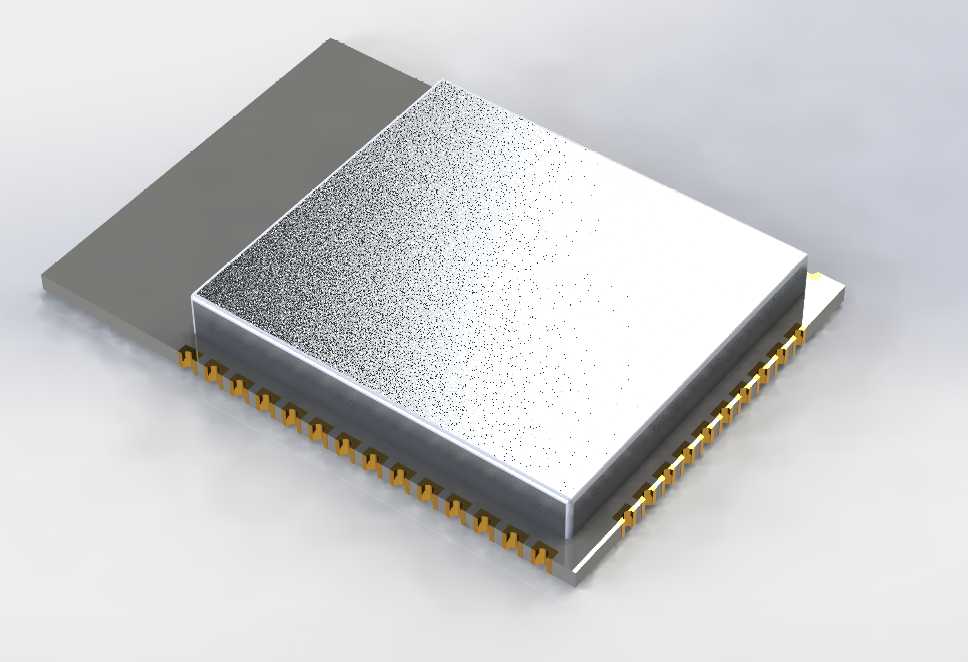

ESP32-WROOM无线通信模组三维结构

　　这款ESP32-WROOM模组的三维建模，完全围绕实际硬件的量产落地需求展开，建模过程中优先还原了SMT贴装场景下的所有安装边界约束，没有做任何艺术化的夸张处理。从实际应用场景来看，这类模组广泛嵌入在智能家居控制终端、工业无线数传节点、小型物联网采集设备、可穿戴智能硬件当中，作为核心的无线通信与主控载体，承担Wi-Fi、蓝牙数据收发，以及基础外设控制的功能，很多做小型智能硬件开发的结构工程师，在整机堆叠阶段都会优先把这类模组的模型导入装配体，提前规避结构干涉问题。

　　建模时首先梳理了模组的实际分层逻辑：最底层是高温阻燃的FR-4基材基板，基板边缘排布的半孔焊盘是建模的核心细节之一，每个焊盘的宽度、相邻焊盘的中心间距、焊盘伸出基板边缘的长度，都严格参照实际量产规格的尺寸做了还原，因为这些尺寸直接决定了PCB Layout阶段的封装匹配度，要是焊盘位置偏差超过0.1mm，回流焊阶段就容易出现虚焊、连锡的问题，直接影响整板良率。基板上方覆盖的金属屏蔽罩是建模的另一个重点，屏蔽罩采用冲压成型的马口铁材质，侧壁的弯折圆角、罩体与基板贴合的压合边、顶面的细微磨砂纹理都做了对应还原，这个屏蔽罩的作用一方面是隔绝外界射频信号对模组内部射频电路的干扰，另一方面也能屏蔽模组自身工作时的电磁辐射，避免对整机内其他敏感电路造成影响，建模时特意保留了屏蔽罩与基板之间0.05mm的装配间隙，还原实际生产中压合组装的公差空间。

　　从功能特性对应的结构设计来看，模组内部集成了射频前端、主控芯片、Flash存储芯片以及外围的无源器件，这些器件的堆叠高度都被整合在屏蔽罩的内部腔体里，所以整个模组的顶面是完整的平面，没有突出的元器件，这个设计细节在建模时做了精准还原，因为很多整机结构里会在模组上方布置其他板卡或者绝缘麦拉片，平整的顶面可以避免应力集中压坏内部器件。模组的整体外形尺寸控制在通用的表面贴装封装规格内，长度、宽度、总高度的尺寸边界都做了严格的公差预留，建模时把安装定位的基准面设在了基板的底面，也就是SMT贴装时与PCB焊盘接触的平面，所有的尺寸标注都以这个基准面为起点，方便结构工程师在做整机堆叠时快速对齐装配坐标。

　　在实际的设备选型阶段，结构工程师最关注的除了模组本身的尺寸，还有周边的净空要求，建模时特意在模组的外围预留了标准的射频净空区域示意，也就是模组天线延伸方向的周边不能有金属遮挡、不能布置过高的元器件，这个区域的边界在模型里做了隐性的参考面设置，导入装配体后可以直接用来检查周边结构是否存在干涉。另外，模组两侧的焊盘除了电气连接的作用，也承担了机械固定的功能，回流焊之后焊锡会把半孔焊盘和主板焊盘完全融合，形成足够的机械强度，满足常规消费电子、工业设备的抗振动要求，建模时每个焊盘的厚度都和实际基板铜厚加镀层厚度的总和保持一致，还原焊接后的实际连接形态。

　　从设计思路的角度来说，这类通信模组的建模不需要做过多的内部细节还原，核心是把外部的装配接口、尺寸边界、安装特征做精准，因为结构工程师使用这个模型的核心诉求是完成整机的堆叠检查、安装位设计、干涉校验，不需要拆解到内部的晶圆级细节。建模时特意把屏蔽罩和基板设置为独立的可拆分零件，方便工程师在做热仿真分析时，可以单独给屏蔽罩赋予金属材质参数，模拟模组满负载工作时的散热路径——这类模组工作时的主要发热源是内部的主控芯片和射频功放，热量会通过内部的导热胶传递到金属屏蔽罩，再通过屏蔽罩向周边空气或者整机壳体散热，独立的零件划分可以直接对接热仿真软件的材质赋值需求，不需要二次拆分模型。

　　另外，考虑到部分特殊应用场景会在模组屏蔽罩上方贴装导热硅胶垫，把热量传导到整机的金属外壳上辅助散热，建模时把屏蔽罩顶面的平面度做了严格控制，整个顶面的平面度公差控制在0.1mm以内，还原实际冲压屏蔽罩的成型精度，避免导热硅胶垫贴合时出现空隙影响导热效率。基板边缘的半孔焊盘做了倒角处理，和实际生产中半孔金属化后的工艺形态一致，没有尖锐的直角，避免在模型导入装配时出现错误的几何边界判定。整个模型的所有特征都采用参数化建模方式构建，要是后续选型用到同系列不同尺寸的模组，只需要调整对应的长宽参数、焊盘数量参数，就可以快速衍生出对应型号的模型，大幅提升结构设计阶段的建模效率。
