城市低地板有轨电车走行部转向架结构

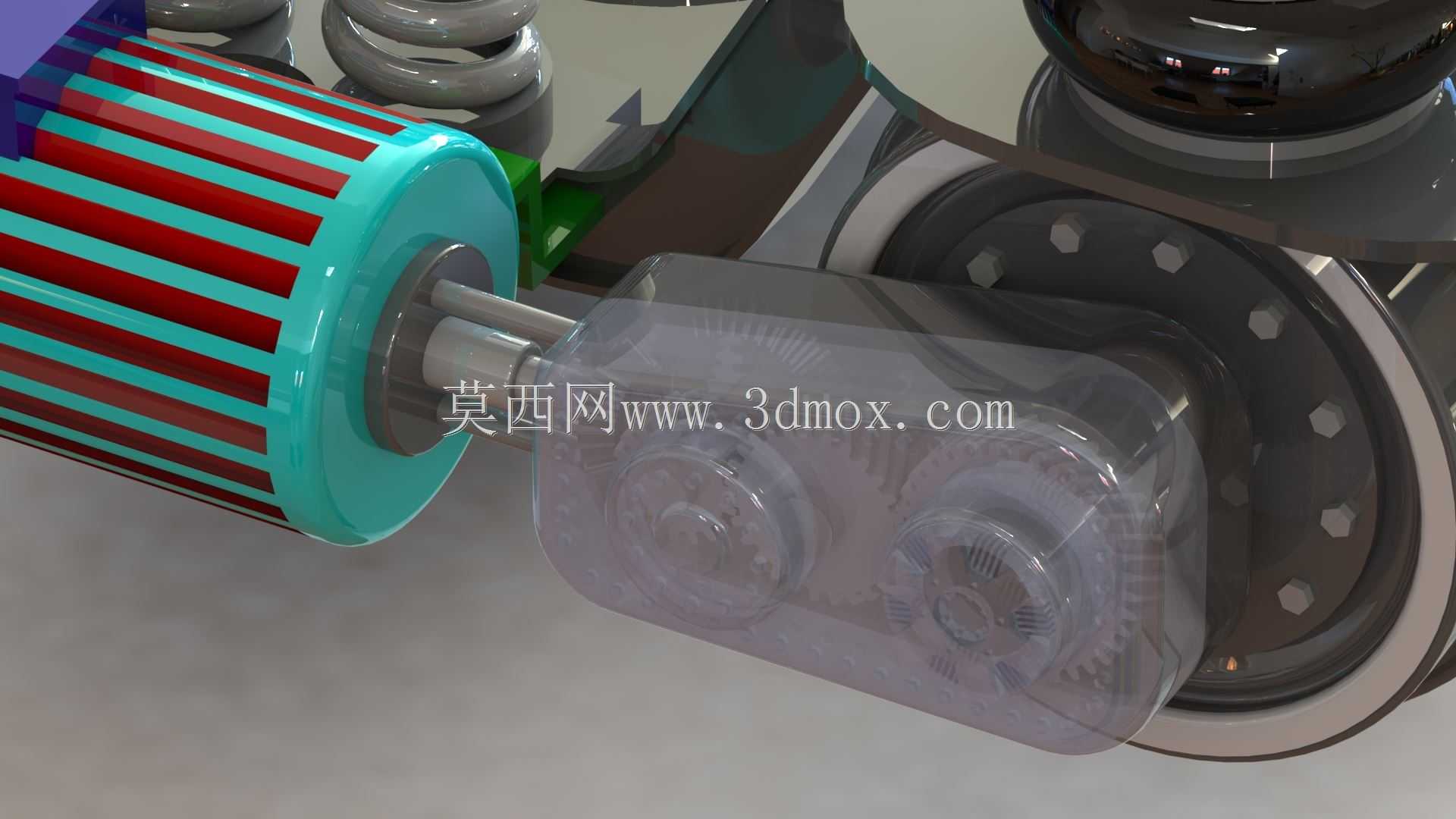

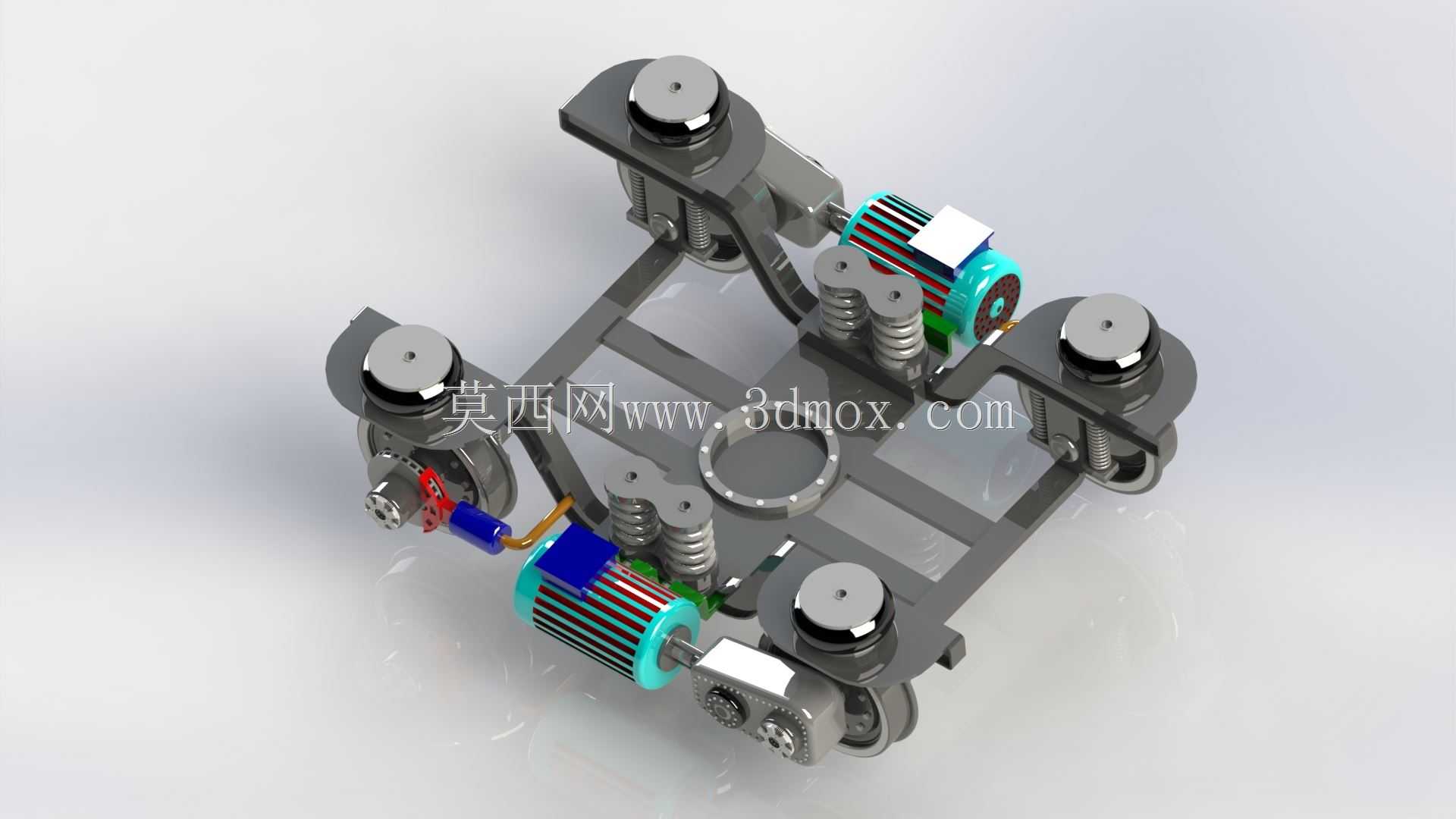

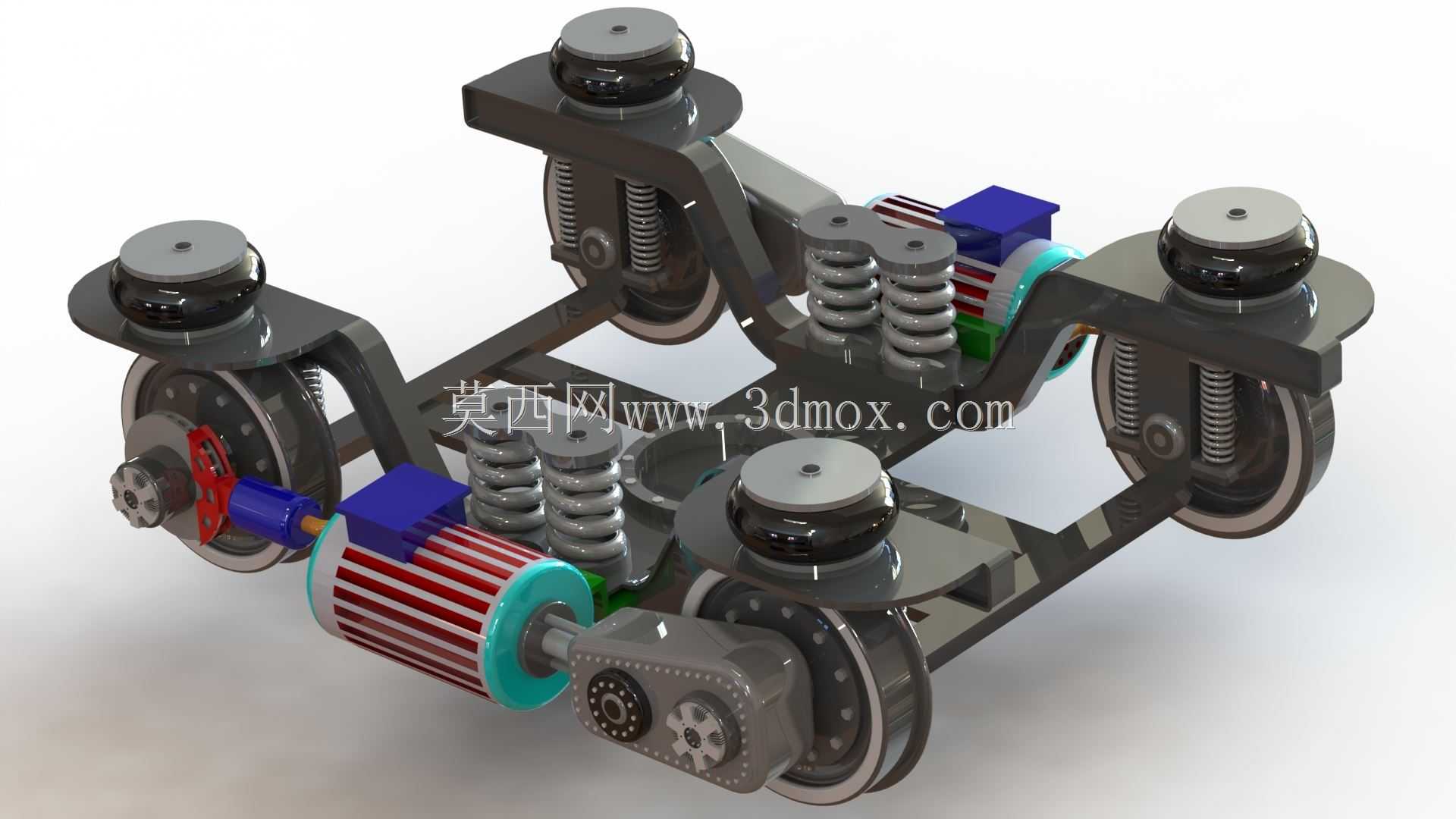

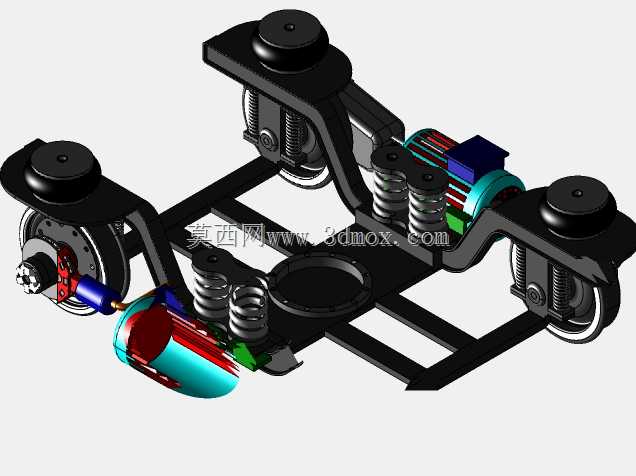

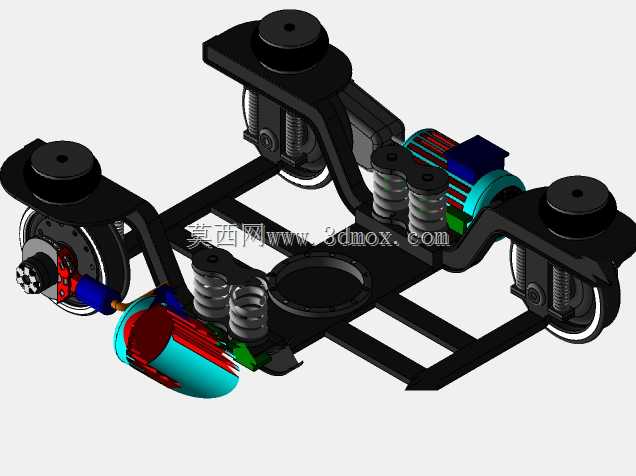

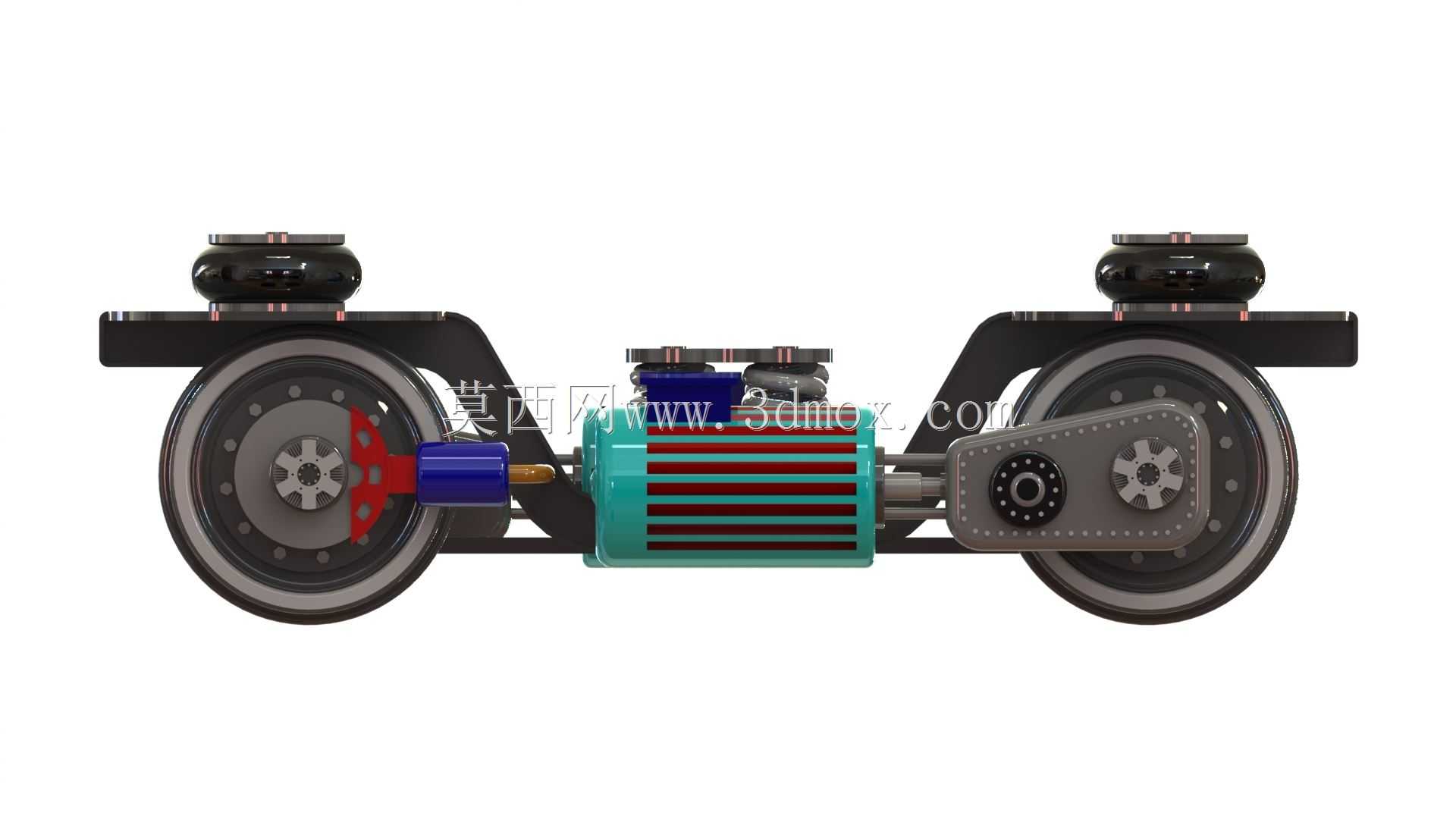

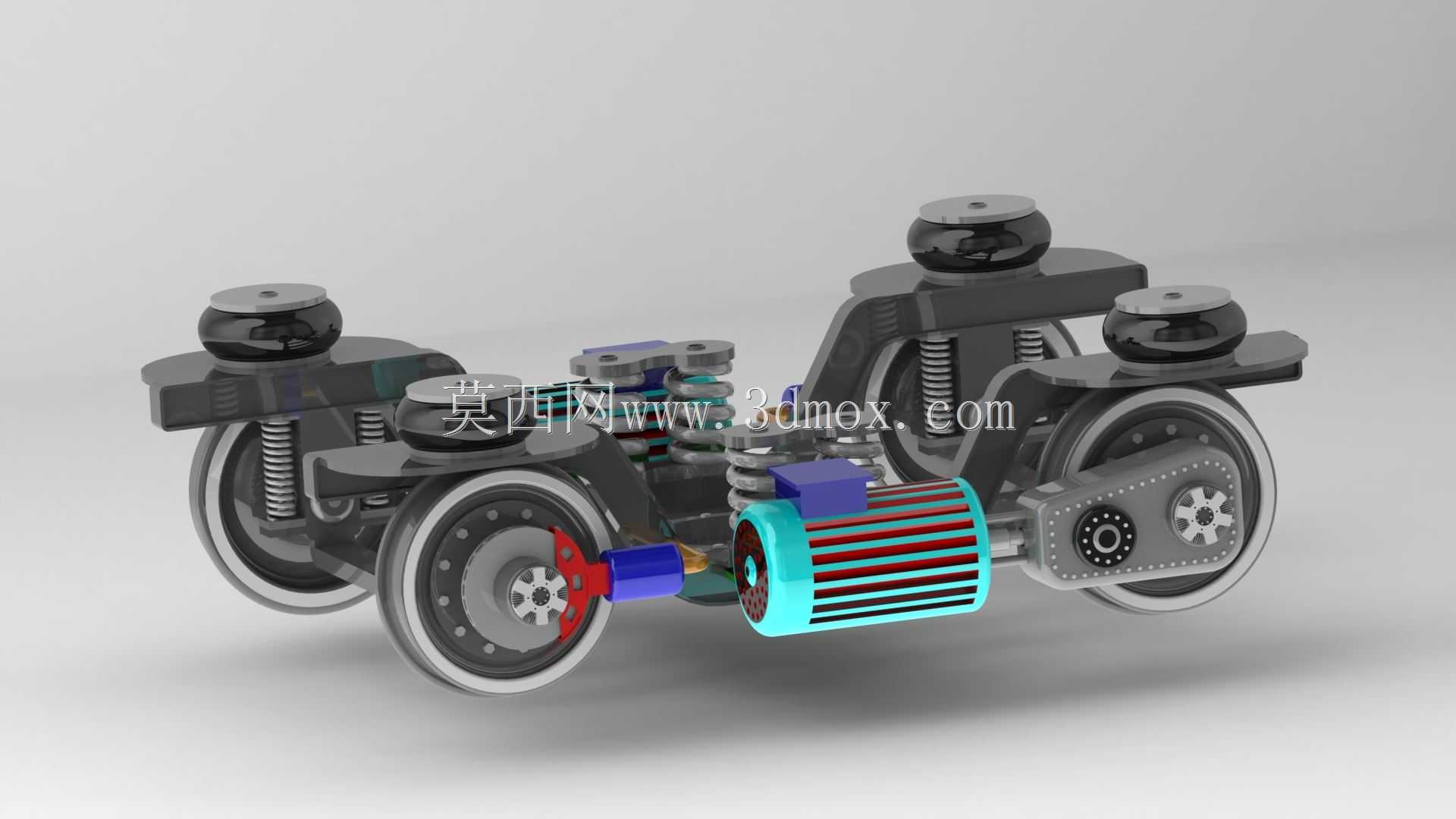

该转向架是城市低地板有轨电车的核心走行承载部件，主要应用于城市地面轨道交通线路，适配100%低地板有轨电车的整车布局需求，能够在城市街区既有轨道、场站专用轨道等场景下稳定运行，承担车辆整备重量与载客载荷的传递，同时实现车辆的走行导向、振动缓冲、牵引制动传递等核心功能，是保障有轨电车运行平稳性、乘坐舒适性与运行安全性的关键结构。从功能特性来看，该转向架采用独立轮对布局设计，能够有效降低车厢地板面高度，实现站台与车厢地板的无高差衔接，方便老人、儿童、携带行李的乘客以及行动不便人士快速上下车，大幅提升城市公共交通的无障碍通行能力；构架采用高强度低合金钢材焊接成型，整体为H型对称承载结构，具备足够的抗弯抗扭刚度，能够承受车辆运行过程中产生的垂向、横向与纵向交变载荷，适配城市线路小半径曲线的通过需求，最小可通过25米半径的城市街区弯道，满足城市复杂路网的走线要求。一系悬挂采用锥形金属橡胶弹簧搭配垂向液压减震器的组合结构，能够有效过滤轮轨传递的高频振动，吸收轨道不平顺带来的冲击载荷，降低车辆运行过程中的振动与噪音，提升车内乘坐舒适度；二系悬挂采用沙漏型橡胶堆旁承结构，直接承载车体重量，同时允许车体与转向架之间产生相对回转与横移，适配曲线通过时的转角需求，同时提供合适的回转阻尼，抑制车辆运行过程中的蛇行运动，提升直线运行的稳定性。牵引装置采用中心销搭配橡胶弹性节点的结构，能够平稳传递牵引电机输出的牵引力与制动系统产生的制动力，同时缓冲启动、制动过程中的纵向冲击，避免载荷突变对车体与乘客造成的不适感；驱动单元采用纵向布置的永磁同步牵引电机，通过齿轮减速箱将动力传递至轮对，结构紧凑占用空间小，能够为低地板车厢让出更多的客室空间，提升车辆的载客能力。制动系统采用轮装式盘形制动结构，搭配液压制动夹钳，能够提供足够的制动力，满足城市轨道交通车辆频繁启停的制动需求，同时具备防滑控制功能，避免湿滑轨道下的轮对抱死擦伤，延长车轮使用寿命。从安装边界来看，该转向架整体轴距控制在1800mm范围内，轮对内侧距符合城市有轨电车1435mm标准轨距要求，整体高度不超过650mm，构架两侧预留有受流器、接地装置、速度传感器等附属部件的安装接口，顶部预留有车体连接、空气管路、电气线路的布置空间，能够直接适配同类型低地板有轨电车的车体安装需求，无需对车体底部结构进行大幅改动即可完成装配。设计过程中充分考虑了城市轨道交通的运维需求，各易损部件均采用模块化设计，一系弹簧、减震器、制动闸片等部件可实现快速更换，大幅降低日常运维的时间成本与人力成本，同时整体结构做了轻量化优化，在保证结构强度的前提下尽可能降低转向架自重，减少对轨道的载荷冲击，延长轨道线路的使用寿命。
