带滚轮摆杆型微动开关结构设计

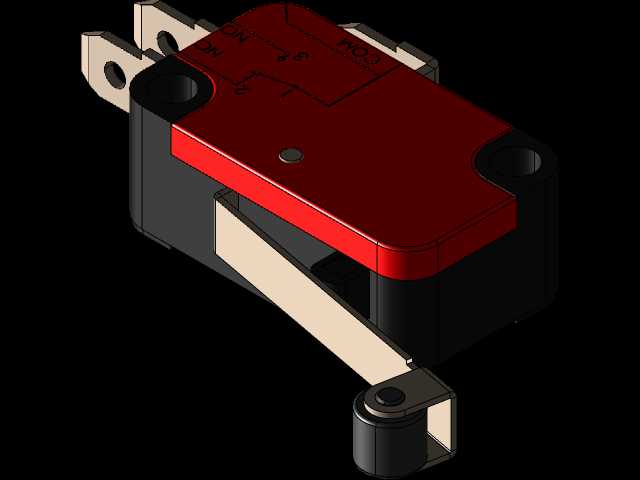

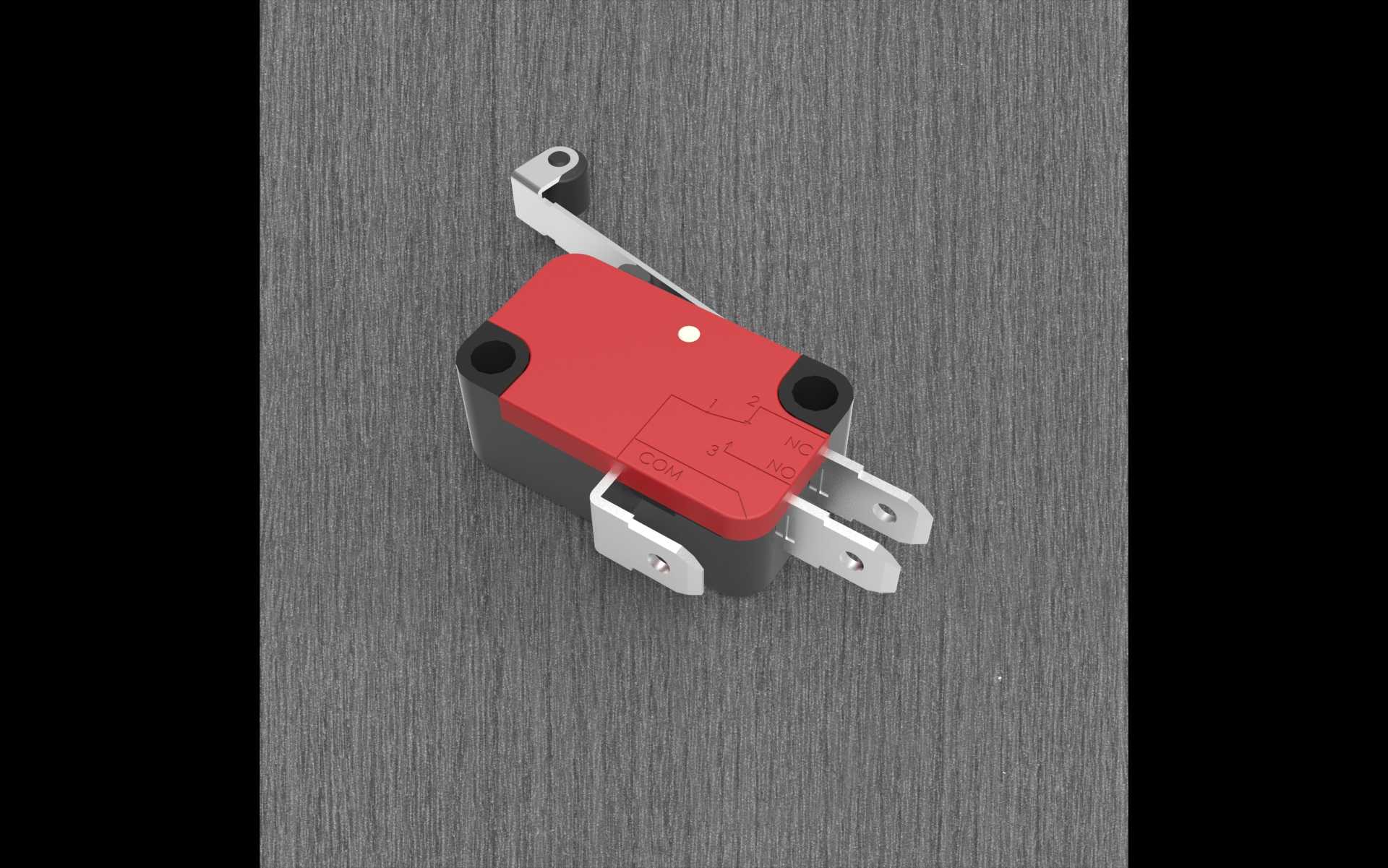

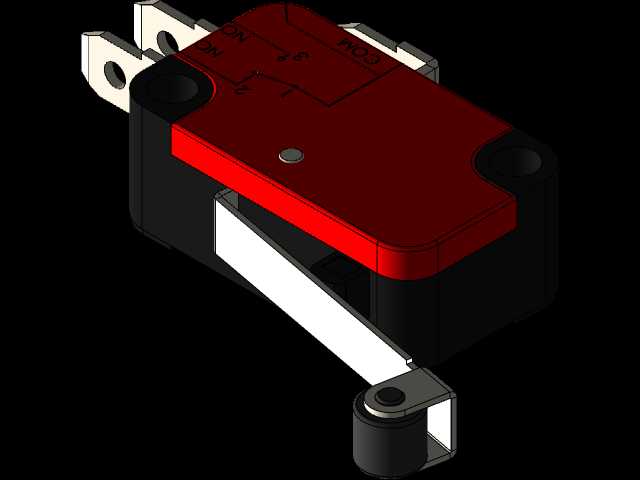

这款带滚轮摆杆的微动开关，是工业控制、消费电子、家电设备领域极为常用的小体积信号触发元件，日常在各类需要位置检测、行程限位、通断控制的场景中都能见到它的身影，小到鼠标按键、微波炉门控，大到自动化生产线的工位限位、起重设备的行程保护、充电桩的枪头到位检测，都离不开这类元件的可靠工作。从实际用途来看，它的核心作用是通过外部机械力触发内部弹片结构，实现电路的快速通断，凭借微小的动作行程、灵敏的触发响应，能够精准捕捉机构的位置变化，将机械位移信号转化为电信号，为设备的逻辑控制提供可靠的触发输入。从功能特性上看，这款结构的微动开关搭配了加长型滚轮摆杆，相比普通直柄微动开关，它不需要触发件精准对准按钮中心，摆杆端部的滚轮可以和运动机构形成滚动接触，既降低了触发过程的摩擦阻力，也减少了长期往复动作带来的摆杆磨损，能够适配更大角度、更长行程的触发场景，同时内部采用速动弹片结构，只要外部作用力达到动作阈值，触点就会快速完成切换，不会出现缓慢通断带来的拉弧问题，有效提升了触点的使用寿命和工作可靠性。在设计思路上，这款模型完整还原了微动开关的装配层级：外部红色的绝缘基座采用耐高温阻燃工程塑料材质，既保证了引脚之间的电气绝缘性能，也能适配波峰焊等常规焊接工艺的温度要求；基座两侧设计了带安装孔的固定耳，安装孔的位置、孔径都经过标准化匹配，能够直接适配行业通用的安装位，不需要额外定制固定支架；摆杆部分采用金属冲压件搭配端部尼龙滚轮，金属件保证了摆杆的结构强度，滚轮则采用低摩擦耐磨材质，兼顾了触发灵敏度和耐用性；底部的三个插片式接线引脚按照常开、常闭、公共端的标准布局设计，能够直接适配市面上通用的接插件，方便生产环节的快速接线装配。从外形尺寸与安装边界来看，这款微动开关的主体为方正小体积结构，整体宽度、厚度都控制在常规微动开关的标准尺寸范围内，安装孔中心距符合行业通用规范，摆杆的初始角度、滚轮的突出高度都经过合理设计，既保证了足够的触发行程，也不会因为摆杆过长导致在狭小安装空间内和其他部件产生干涉，在设计配套设备的安装位时，只需要预留出主体的安装空间，同时给摆杆留出对应的摆动角度余量即可，不需要额外预留过大的避让空间，能够很好地适配各类紧凑结构的设备内部安装需求。
