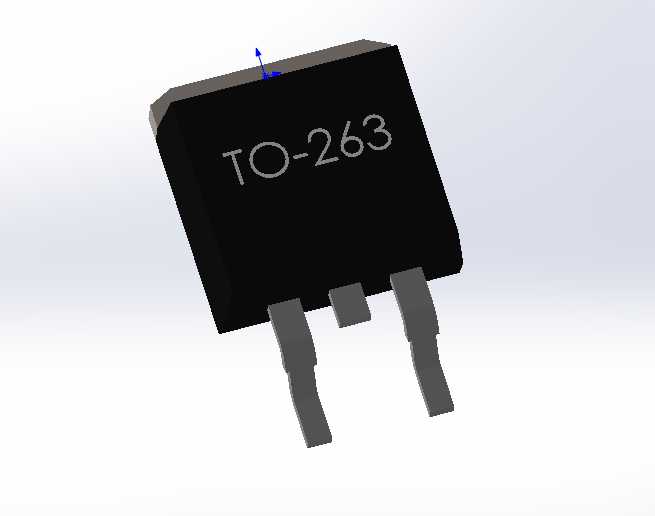

TO-263贴片式功率电子元器件封装结构

TO-263作为表面贴装型功率器件的标准封装形式，广泛应用于消费电子电源模块、工业驱动控制板卡、汽车电子功率回路、新能源充电设备控制单元等场景中，是大电流功率半导体器件最常用的贴片封装载体之一，承担着芯片保护、引脚电气连接、散热传导、结构定位的多重作用。在实际电路应用中，这类封装可承载MOS管、低压差线性稳压器、肖特基二极管、功率IC等多种半导体芯片，能够在有限的板卡空间内实现数安培到数十安培的电流导通能力，同时通过封装本体的散热焊盘将芯片工作产生的热量直接传导至PCB板的散热铜箔上，无需额外加装复杂的散热结构即可满足多数中小功率场景的散热需求。从设计思路来看，该封装结构采用塑封本体包裹内部半导体芯片与引线框架的结构，本体采用耐高温的黑色环氧塑封材料注塑成型，具备良好的绝缘性能与机械强度，能够抵御常规焊接过程中的高温冲击，同时隔绝外界水汽、粉尘对内部芯片的侵蚀。三个成型引脚采用弯折成型的铜质引线框架结构，引脚表面做镀锡处理以保证焊接可靠性，引脚间距遵循行业通用标准，能够适配主流SMT贴片加工的钢网开孔与贴片机吸嘴定位要求，中间引脚与散热焊盘直接连通，既可以作为电气连接引脚，也能够辅助增大散热接触面积，进一步降低热阻。在外形尺寸与安装边界上，该封装本体整体呈扁平矩形结构，塑封本体厚度控制在适合表面贴装的范围内，三个引脚向外伸出并向下弯折，贴装后引脚底部与PCB板面完全贴合，散热焊盘位于本体底部中心位置，设计时需要在PCB对应位置预留与焊盘尺寸匹配的露铜区域，同时可根据散热需求在铜箔区域设计密集过孔将热量传导至板卡背面，引脚伸出本体的长度经过精准计算，既能够保证焊接时的焊锡爬升高度满足可靠性要求，也不会因引脚过长导致相邻元件之间出现干涉。封装本体的边角做微小倒角处理，避免在贴片搬运过程中因磕碰产生塑封层开裂或缺损，本体表面的标识区域采用激光刻印工艺标注型号信息，不会因长期使用或高温环境出现标识脱落模糊的问题。在板卡布局设计时，需要在封装本体周边预留足够的爬电距离，高压应用场景下可在引脚之间开槽增加绝缘性能，同时要避免在封装正上方布置过高的元件，保证回流焊过程中热空气能够均匀流通，确保焊接质量稳定可靠。
