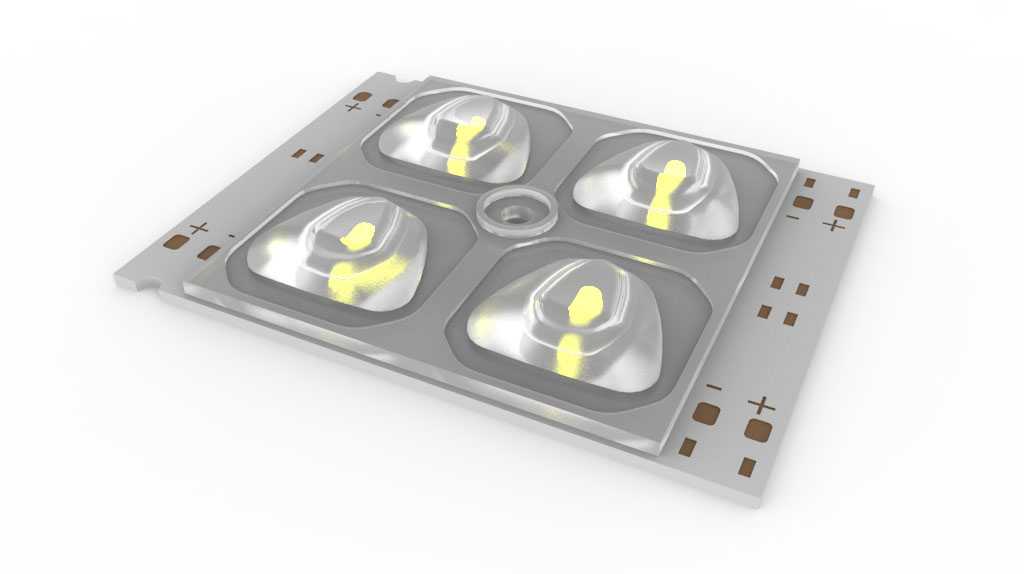

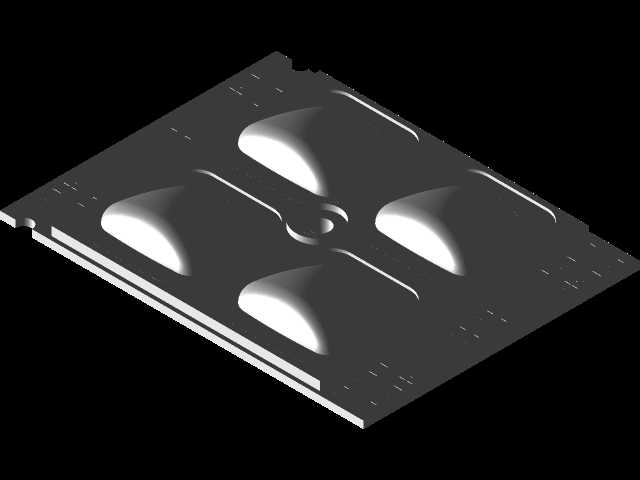

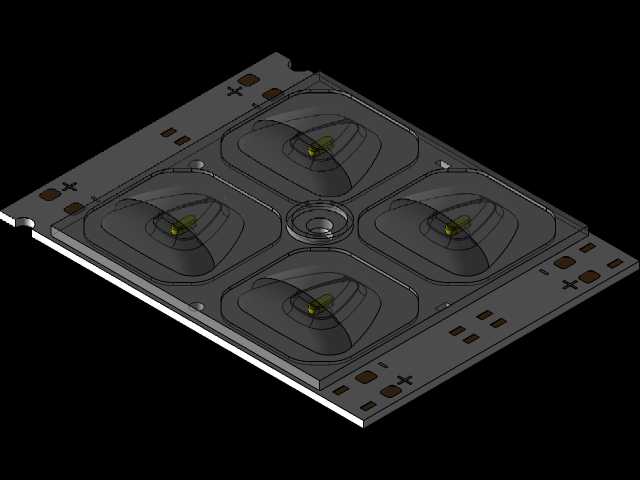

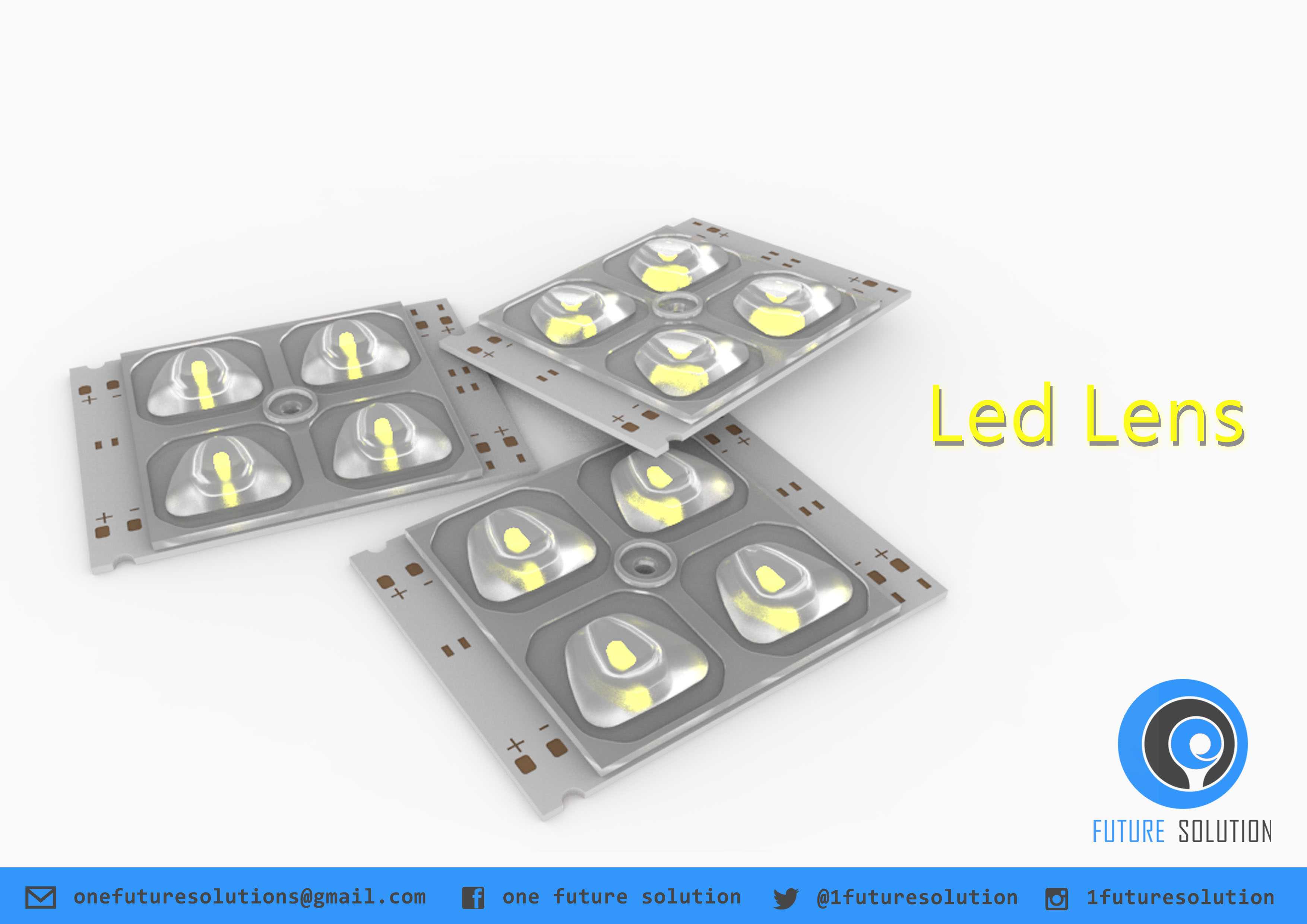

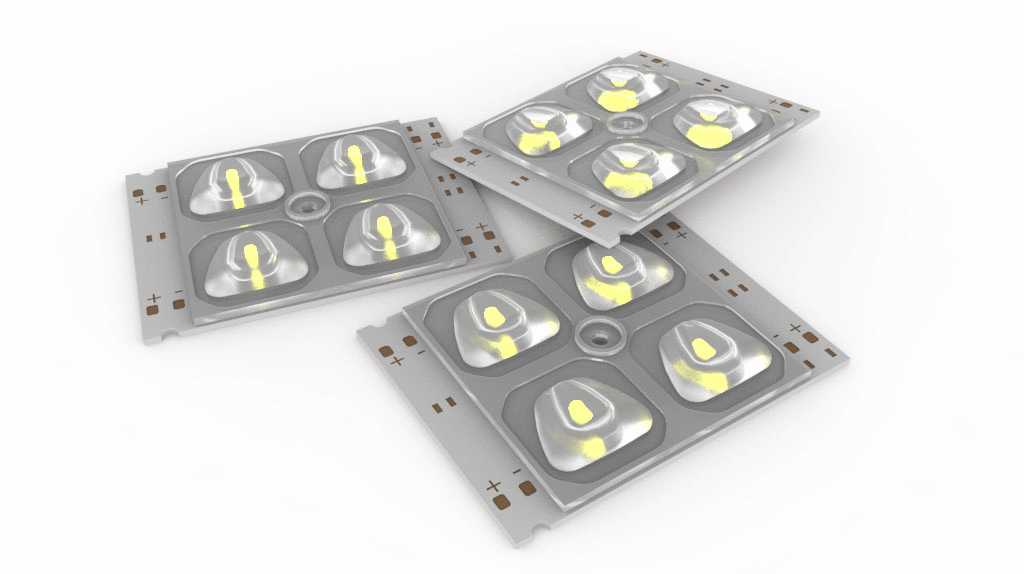

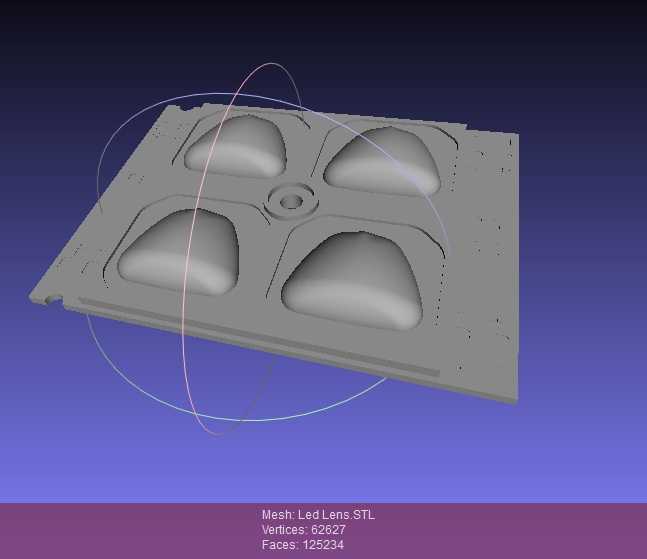

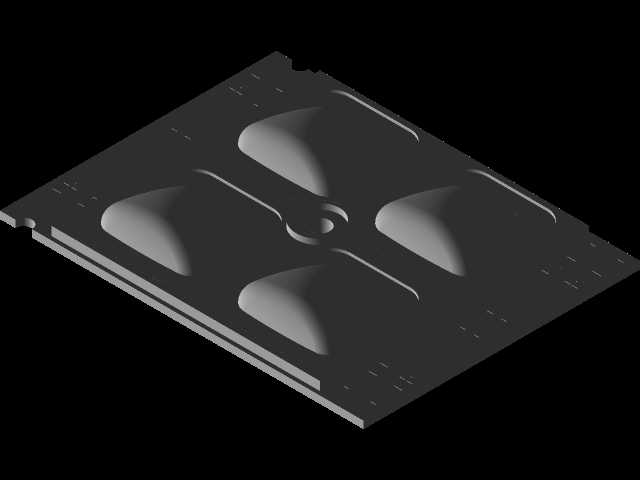

四珠集成式LED照明透镜模组结构

这款四珠集成式LED透镜模组，是面向商用照明、工业照明、户外亮化场景开发的核心光学配光部件，主要作用是对LED灯珠发出的发散光线进行精准调控，将灯珠原生的大角度朗伯分布光线整合成预设角度的出射光束，在提升目标照射面照度均匀度的同时，减少无效光溢散，提升整灯的光效利用率，降低照明系统的无效能耗。在实际应用中，这类透镜模组可适配隧道灯、投光灯、工矿灯、植物补光灯等多种大功率照明设备，也可用于背光模组、机器视觉光源等需要精准控光的工业场景，通过不同的透镜曲面设计，可实现窄角度聚光、宽角度泛光、偏光洗墙等不同的配光效果，满足不同场景的照明需求。

从功能特性来看，这款透镜采用一体化集成设计，单块模组对应四颗LED灯珠，透镜单元与安装基板采用定位结构精准匹配，每个透镜腔体都对应独立的灯珠安装位，可避免相邻灯珠之间出现光线串扰，保证每个灯珠的出光都经过独立的光学曲面调控，最终形成均匀的光斑效果。透镜的光学曲面经过反复的光线追迹优化，曲面过渡平滑无突变，可有效减少光线在透镜内部的全反射损耗，同时透镜表面做了防眩光微结构处理，可降低大角度出射的光线强度，减少照明场景中的眩光问题，提升人眼的视觉舒适度。透镜的安装基板采用标准化的安装孔位设计，基板边缘预留了螺丝固定位与定位销孔，可直接与灯具的散热基座、灯板进行快速装配，无需额外的定制转接结构，能有效降低整灯的装配工时与物料成本。

在设计思路上，这款模组优先考虑了批量生产的工艺适配性与长期使用的可靠性，透镜部分采用光学级耐候材料制作，可长期承受LED灯珠工作时产生的高温，不会出现黄变、形变等问题，保证长期使用过程中透光率与配光效果的稳定性。基板部分采用耐温绝缘材质制作，表面预留了焊盘避让位与走线槽，可直接适配常规的四珠LED灯板，安装时透镜与灯珠之间的配合间隙经过精准控制，既不会因为间隙过小挤压灯珠造成损坏，也不会因为间隙过大出现漏光问题。在安装边界上，单块模组的外形尺寸适配常规的大功率LED灯板规格，多块模组之间可通过边缘的定位结构进行无缝拼接，可根据灯具的功率需求灵活组合不同数量的透镜模组，适配从几十瓦到上百瓦不同功率等级的照明产品，无需重新开模定制透镜结构，能有效缩短照明产品的开发周期，降低产品的开模成本。同时模组的整体厚度控制在较薄的区间内，可有效压缩整灯的结构厚度，帮助照明产品实现更轻薄的外形设计，适配更多样化的安装场景需求。
