多色绝缘层铜芯导线三维结构展示

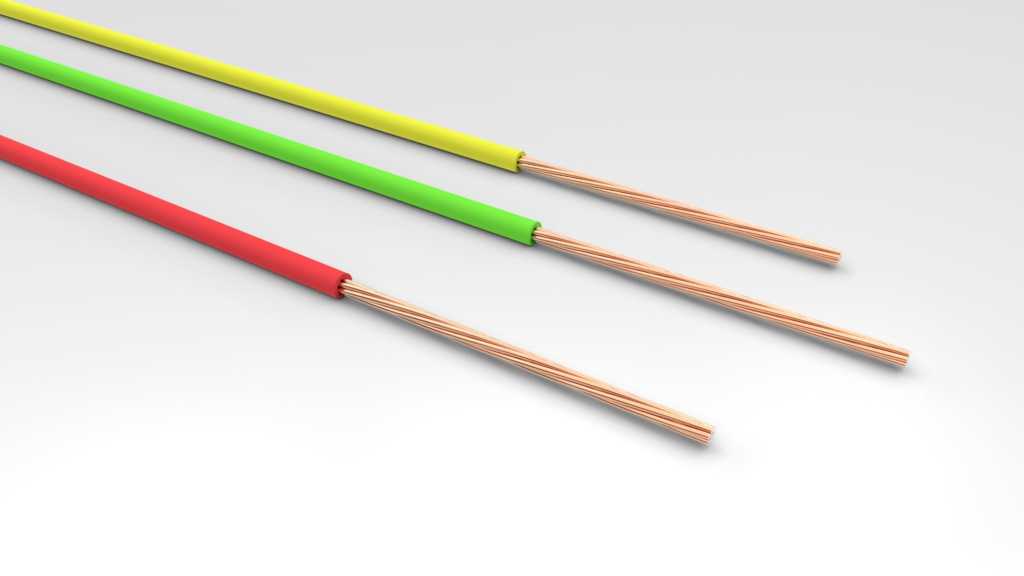

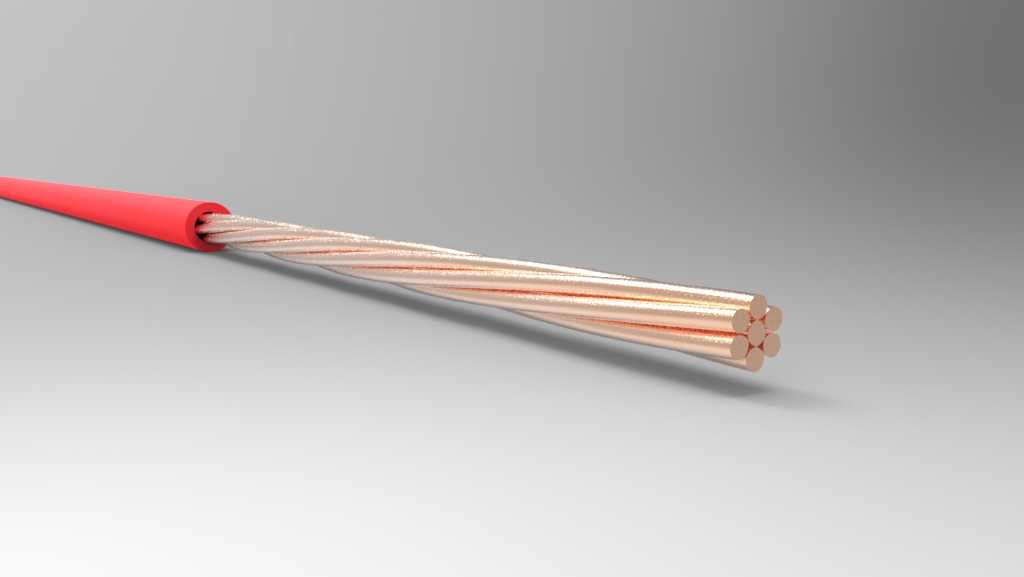

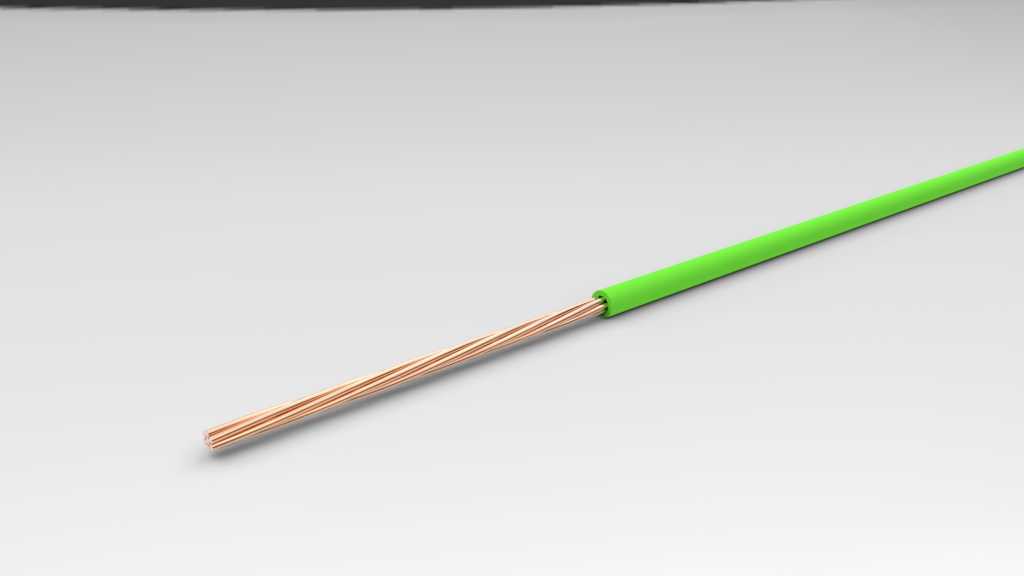

这款多色绝缘层铜芯导线模型，还原了低压电气布线场景中常用的单股多芯软线结构，广泛适配民用配电、设备内部控制回路、小型电气装置接线等场景，是电气连接环节中承担电能传输、信号传递的基础载体。模型完整呈现了导线的双层结构：内部为多根细铜丝绞合而成的导体部分，绞合结构的设计既保留了铜材优异的导电性能，又让导线具备良好的弯折韧性，能够适配设备内部狭小空间的布线走向，避免单根硬铜芯反复弯折后易断裂的问题；外部为不同色彩的聚氯乙烯绝缘层，红、绿、黄三色的区分设计，完全符合电气布线的色标规范，可直接对应相线、零线、地线或者不同控制回路的标识需求，能够大幅降低现场接线时的错接概率，提升布线作业的效率与安全性。从设计细节来看，模型还原了绝缘层端部剥除后的状态，露出的绞合铜丝排列规整，每根铜丝的直径、绞合节距都参照常规民用软线的实际参数设置，绝缘层的壁厚均匀，表面做了轻微的哑光质感处理，还原真实塑料绝缘层的视觉效果，端部的绝缘层切口平整，符合实际剥线作业后的形态特征。在安装适配层面，这类导线的外径控制在常规接线端子的适配范围内，可直接搭配针型端子、叉型端子压接后接入断路器、继电器、接线端子排等电气元件，绝缘层的耐温等级、耐磨特性都匹配常规低压电气场景的使用要求，既可以用于固定敷设的控制柜内部布线，也可用于小型移动电器的电源连接，弯折半径可满足狭小线槽内的排布需求，不会因为弯折过度导致绝缘层破损或者内部铜丝折断。模型的结构拆分清晰，能够直观展示导线从内部导体到外部绝缘层的组成逻辑，既可以用于电气布线教学的演示素材，也能作为电气设备三维装配场景中的布线部件使用，还原设备内部的完整接线布局，帮助设计人员提前预判布线走向、预留足够的走线空间，避免实际装配时出现线缆长度不足、与其他部件干涉的问题。
