小型钻机用直流有刷驱动电机结构

这款小型直流驱动电机主要适配手持轻便钻机、台式小型钻孔设备的动力输出场景，在五金加工、家装钻孔、文玩打孔、小型零件精密钻削作业中作为核心动力源使用，能够为钻夹头提供稳定的旋转扭矩输出，带动钻头完成金属、塑料、木材、薄石材等多种材质的钻孔加工作业，是小型电动钻孔设备不可或缺的动力核心部件。

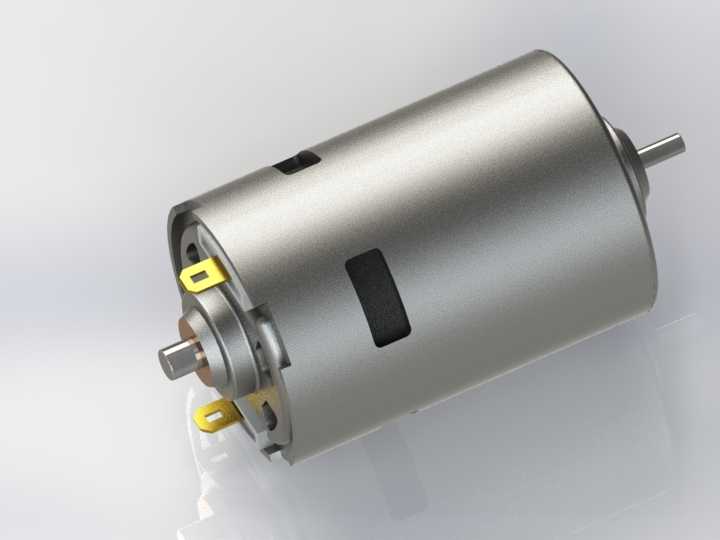

从功能特性来看，该电机采用有刷直流供电架构，启动响应速度快，低速扭矩输出充沛，能够匹配钻机作业时频繁启停、负载波动较大的工况需求，双出轴的结构设计既可以在前端输出轴连接钻夹头传递动力，也可在尾端输出轴加装散热风叶或者转速检测元件，拓展设备的功能适配性。机身上设置的两个接线插片采用快插式结构，能够快速完成供电线路的连接，降低设备组装时的接线难度，同时插片与机身绝缘结构做了一体化设计，能够避免作业过程中接线脱落、短路的风险。机身表面的两处黑色耐磨胶垫，既可以在电机装入钻机壳体时起到防滑定位的作用，也能缓冲电机高速运转时产生的微幅振动，降低设备整体的运行噪音，提升操作时的握持手感。

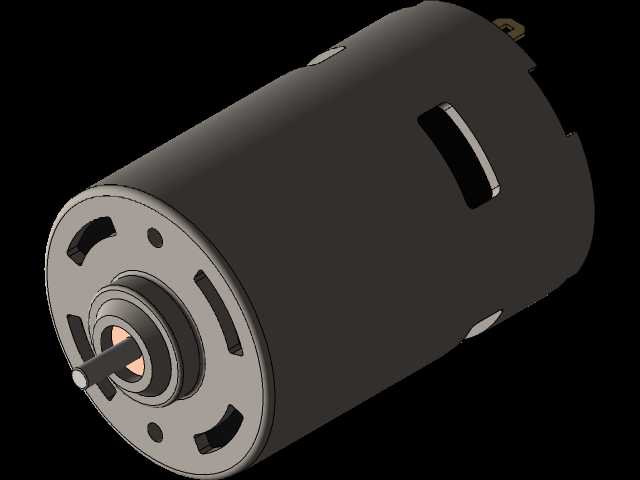

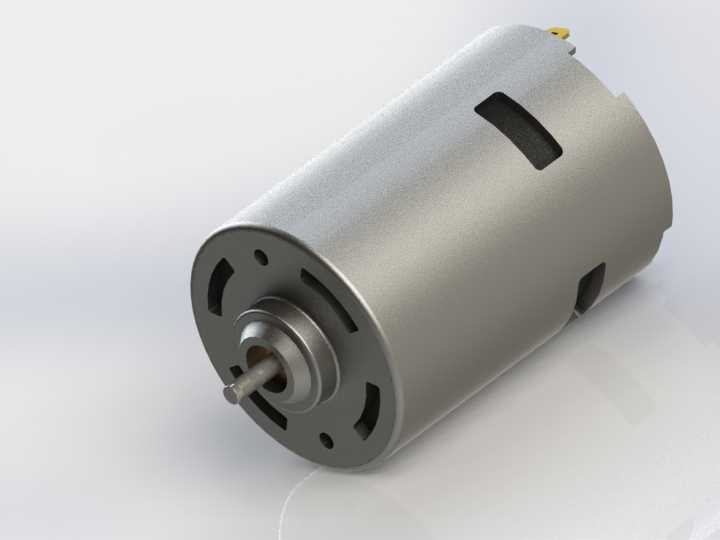

在设计思路上，这款电机优先考虑了小型钻机的紧凑安装需求，整体采用圆柱形一体化机壳结构，外壳选用冷拉钢材一体冲压成型，既保证了机身的结构强度，能够承受钻孔作业时的径向负载，也能通过金属外壳快速散发电机运转产生的热量，避免长时间高负载作业出现过热退磁的问题。端盖部分采用高精度轴承定位结构，能够保证输出轴的径向跳动控制在极小范围内，避免钻头高速旋转时出现偏摆，提升钻孔的精度与钻头的使用寿命。

从安装边界尺寸来看，该电机机身外径为42mm，能够适配绝大多数小型手持钻机、台式迷你钻的机身仓体安装尺寸，不需要额外修改壳体结构即可完成替换装配；输出轴轴径为3.1mm，是行业内小型钻夹头的通用适配轴径，可以直接搭配市面上常见的0.3-4mm夹持范围的微型钻夹头使用，不需要额外加装轴套转换；12V的额定供电电压能够适配常见的锂电供电包、桌面直流电源，既可以做成充电式便携钻机，也可以做成接电式台式设备，适配不同场景的使用需求。电机的轴向长度经过优化设计，不会占用过多的机身内部空间，能够给钻机的电池仓、开关控制组件预留足够的安装位置，方便设备整体的结构布局设计。
