Nema17规格42型步进电机结构设计

这款步进电机是小型自动化传动场景中应用极为广泛的动力执行部件，常见于桌面级数控设备、小型3D打印传动模组、桌面机械臂关节驱动、智能安防云台转动机构、小型自动化送料装置、医疗检测样本移送机构等对安装空间有严格限制、同时需要精准开环位置控制的场景中，作为整套设备的动力输出核心，它可以接收脉冲信号转化为固定步距角的角位移输出，无需额外的位置反馈编码器即可实现较为精准的转速、转角控制，搭配对应的步进驱动器即可完成正反转、调速、定位等多种动作，适配低压直流供电场景，部署灵活，调试门槛低，是小型自动化设备研发选型中优先级极高的动力元件。

从功能特性来看，这款Nema17规格的步进电机保持了该系列电机高保持扭矩、低速运行平稳、响应速度快的特点，机身结构紧凑，出线方式采用尾部直出引线设计，方便用户在设备内部完成走线布局，输出轴为标准圆柱光轴结构，可通过联轴器、同步轮、齿轮等多种传动连接件对接负载端，适配同步带传动、齿轮传动、直连丝杠等多种常见传动方案，安装面预留的四个M3螺纹安装孔位，完全符合Nema17标准安装规范，可直接替换同规格的其他品牌同尺寸电机，无需重新调整安装位的孔位布局，大幅降低设备迭代、备件替换的适配成本。

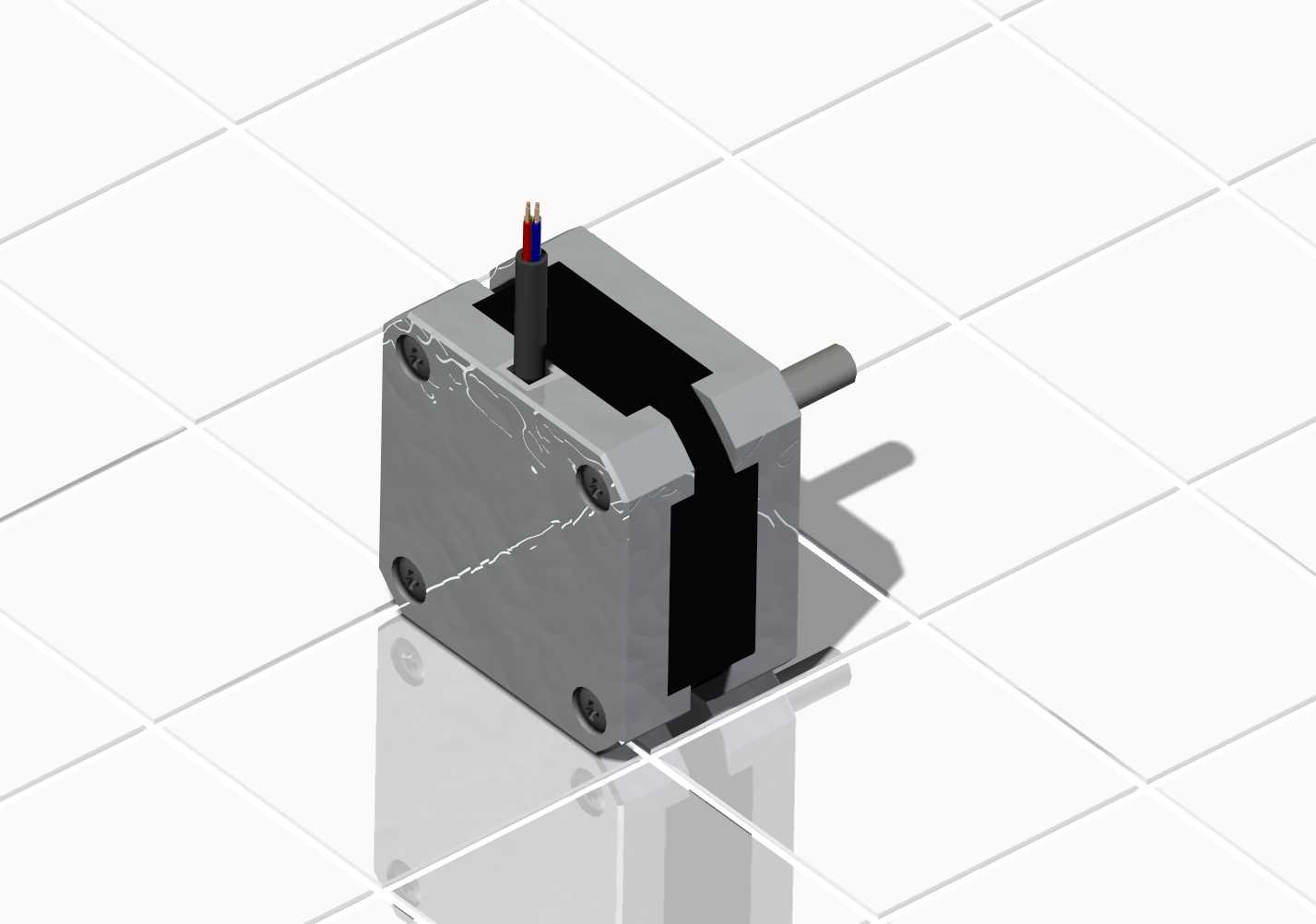

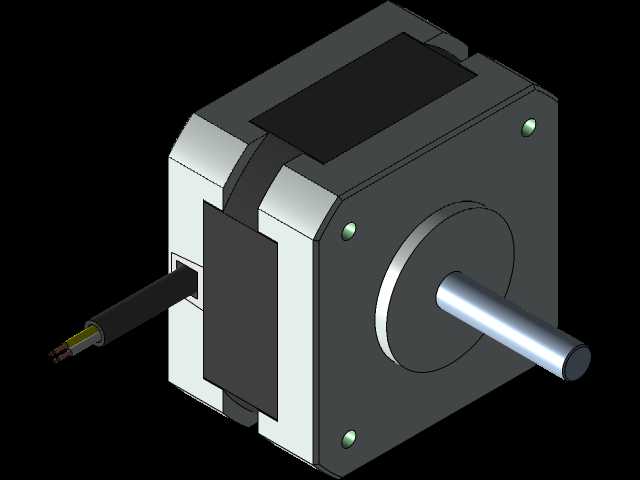

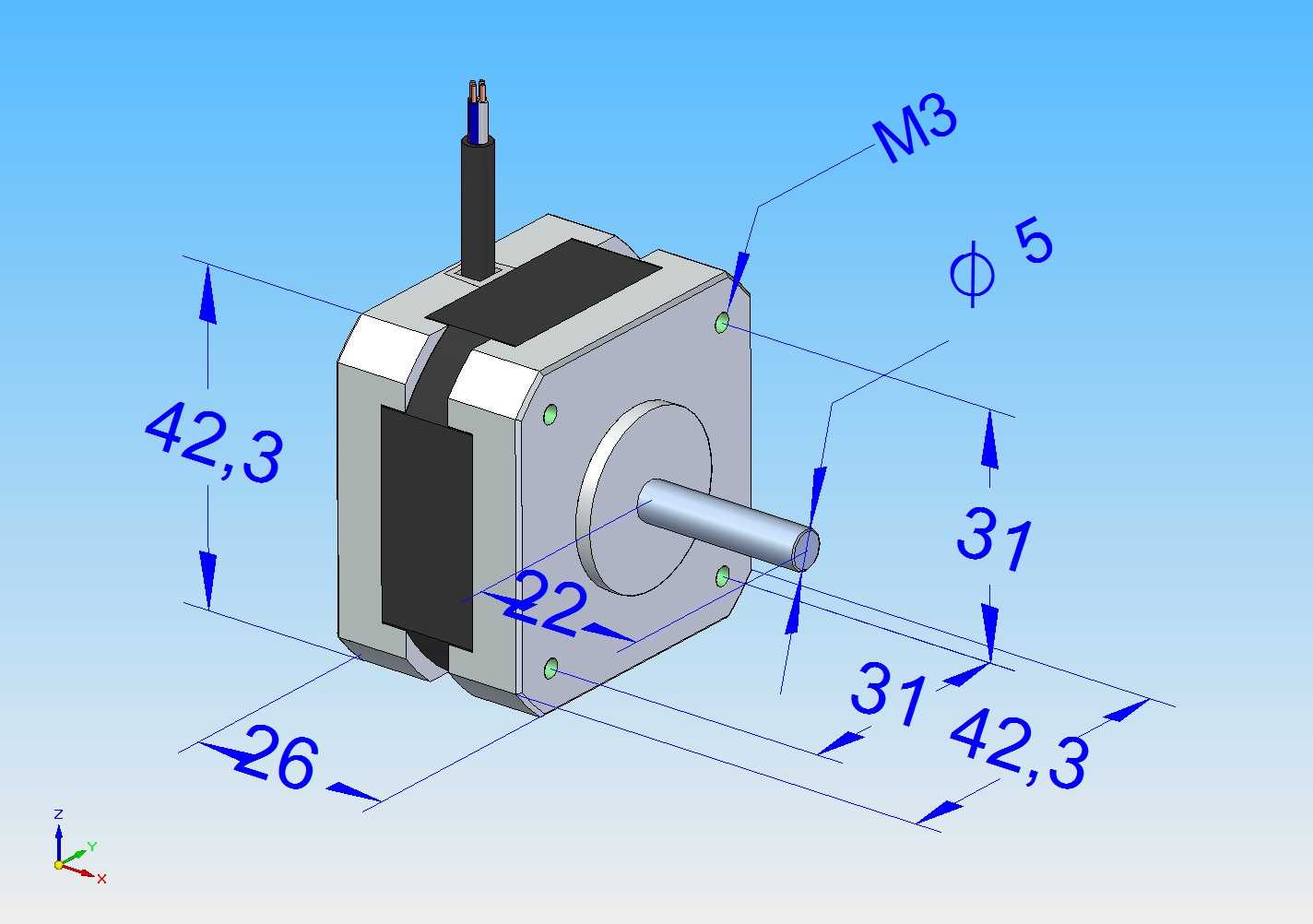

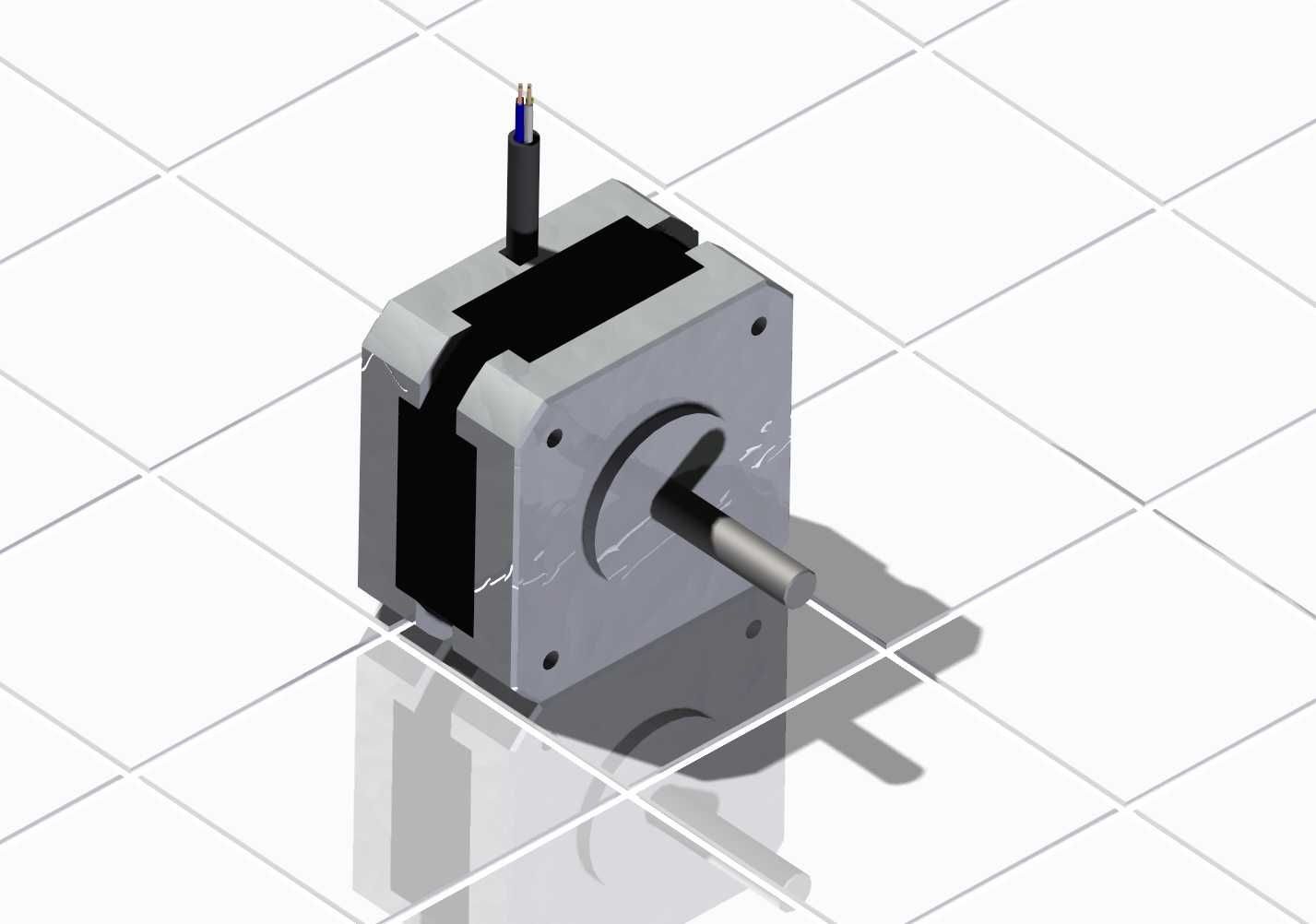

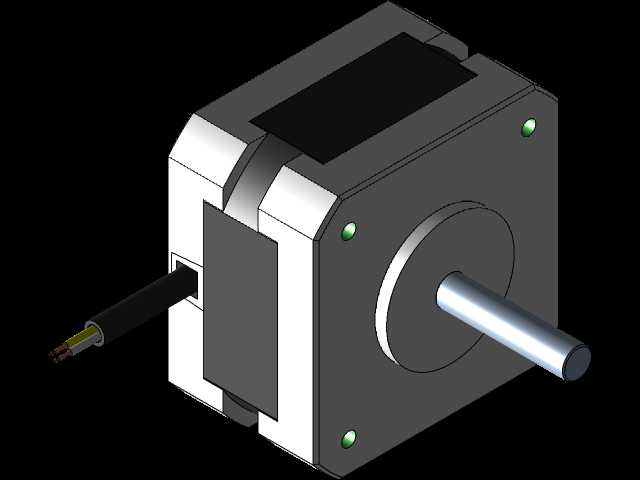

在设计思路上，这款电机的三维结构完全遵循实物的尺寸边界进行还原，完整还原了电机的方形机身、前端定位凸台、输出轴长度、尾部出线结构、安装孔位的相对位置，所有标注尺寸均严格对应实物的安装边界：机身截面为42.3mm见方的方形结构，机身总厚度为26mm，前端输出轴直径为5mm，轴伸长度为22mm，安装孔位的中心距为31mm，前端定位凸台的直径为31mm，四个M3安装孔沿安装面对角线对称分布，孔位深度适配常规的M3内六角安装螺丝长度。设计过程中充分考虑了用户在做设备整体布局时的干涉校验需求，所有外部轮廓尺寸均按照实物最大边界进行建模，既可以帮助工程师在设备设计阶段提前完成安装空间的预留校验，避免后续装配时出现结构干涉，也可以用于设备装配动画的制作、产品宣传展示的可视化素材，同时也能作为选型阶段的直观参考，帮助设计人员快速判断该型号电机是否符合自身设备的空间、安装位匹配要求。

在实际设备布局中，这款电机的安装边界清晰，方形机身的四个平面可作为走线、安装限位开关、加装散热片的基准面，尾部出线的长度预留也符合常规设备内部的接线空间要求，不会因为机身结构突出导致设备外壳无法闭合，也不会因为轴伸长度不足导致传动连接件无法牢固固定，整体结构的尺寸一致性好，安装公差预留合理，完全满足小型自动化设备的批量装配、长期稳定运行的使用需求。
