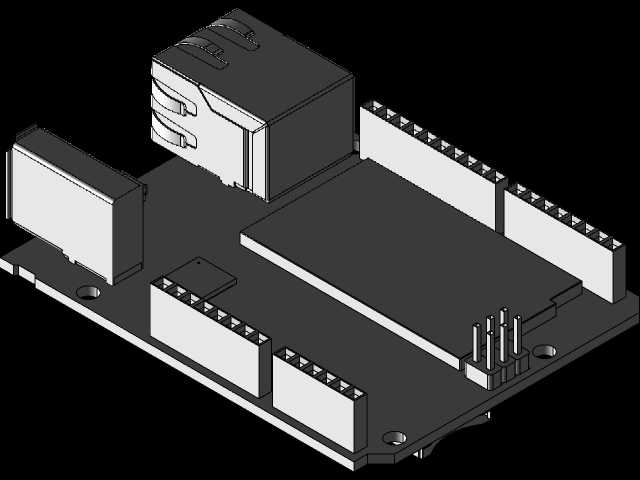

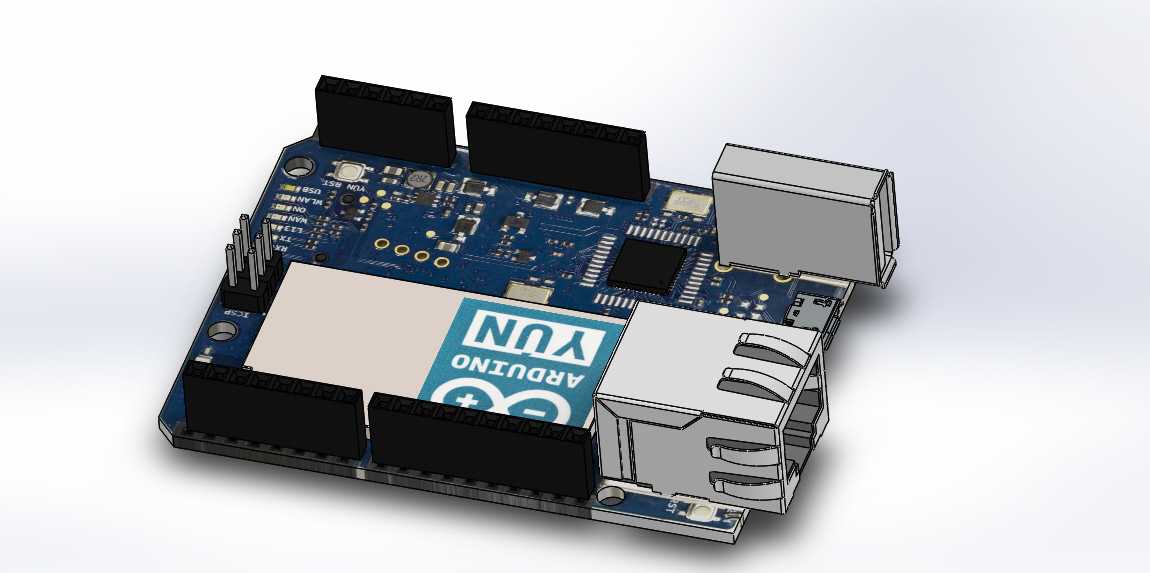

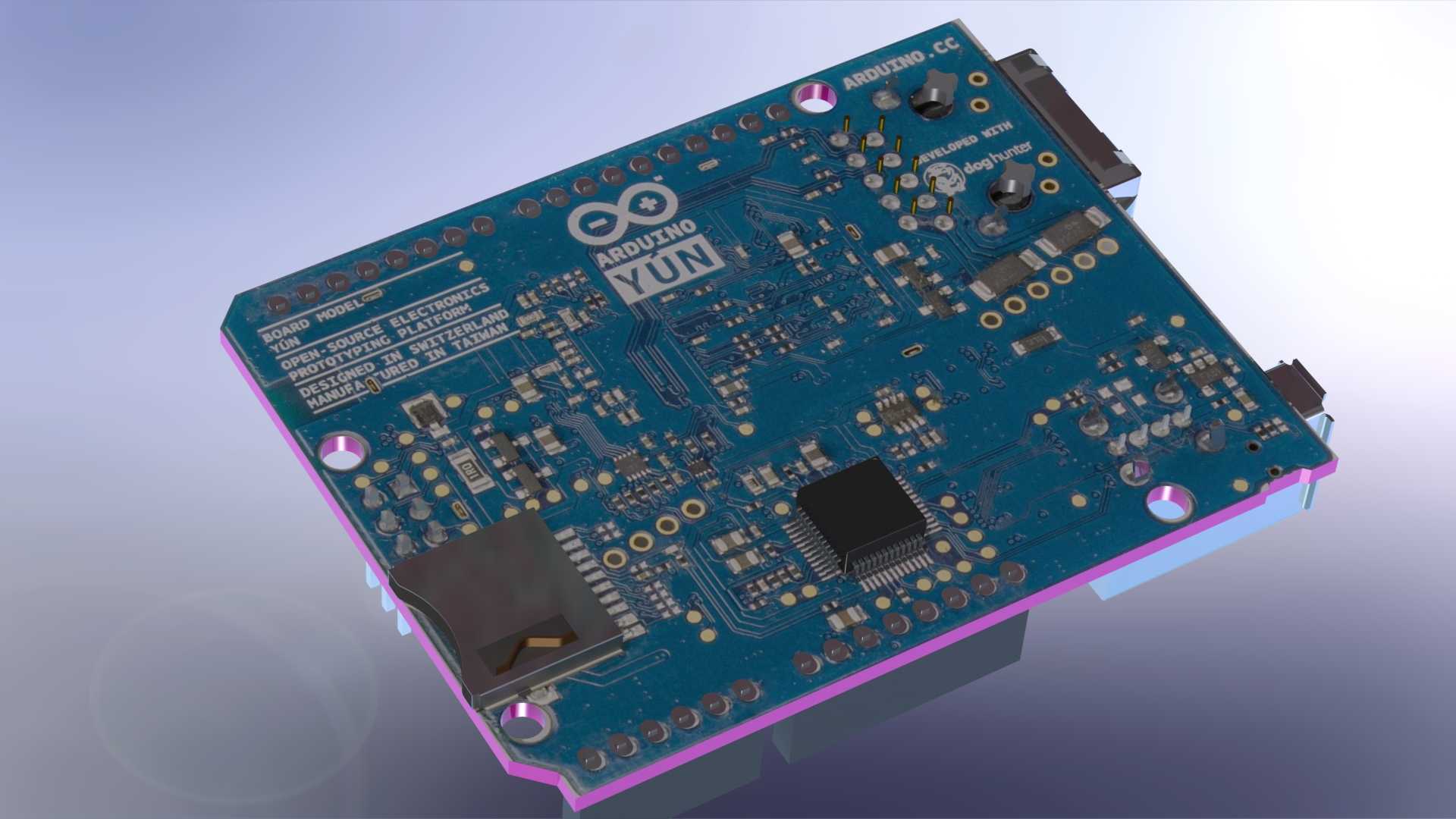

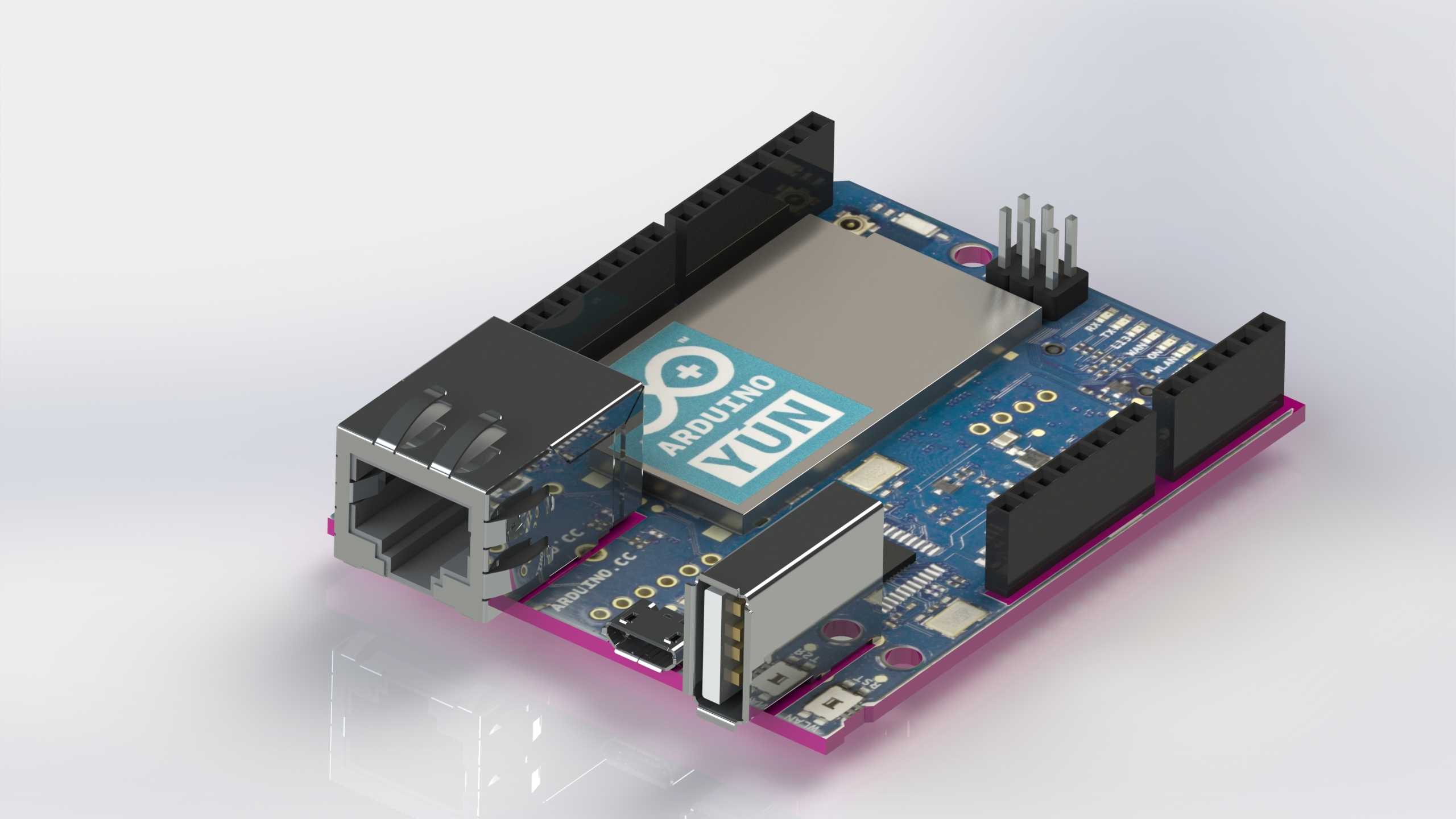

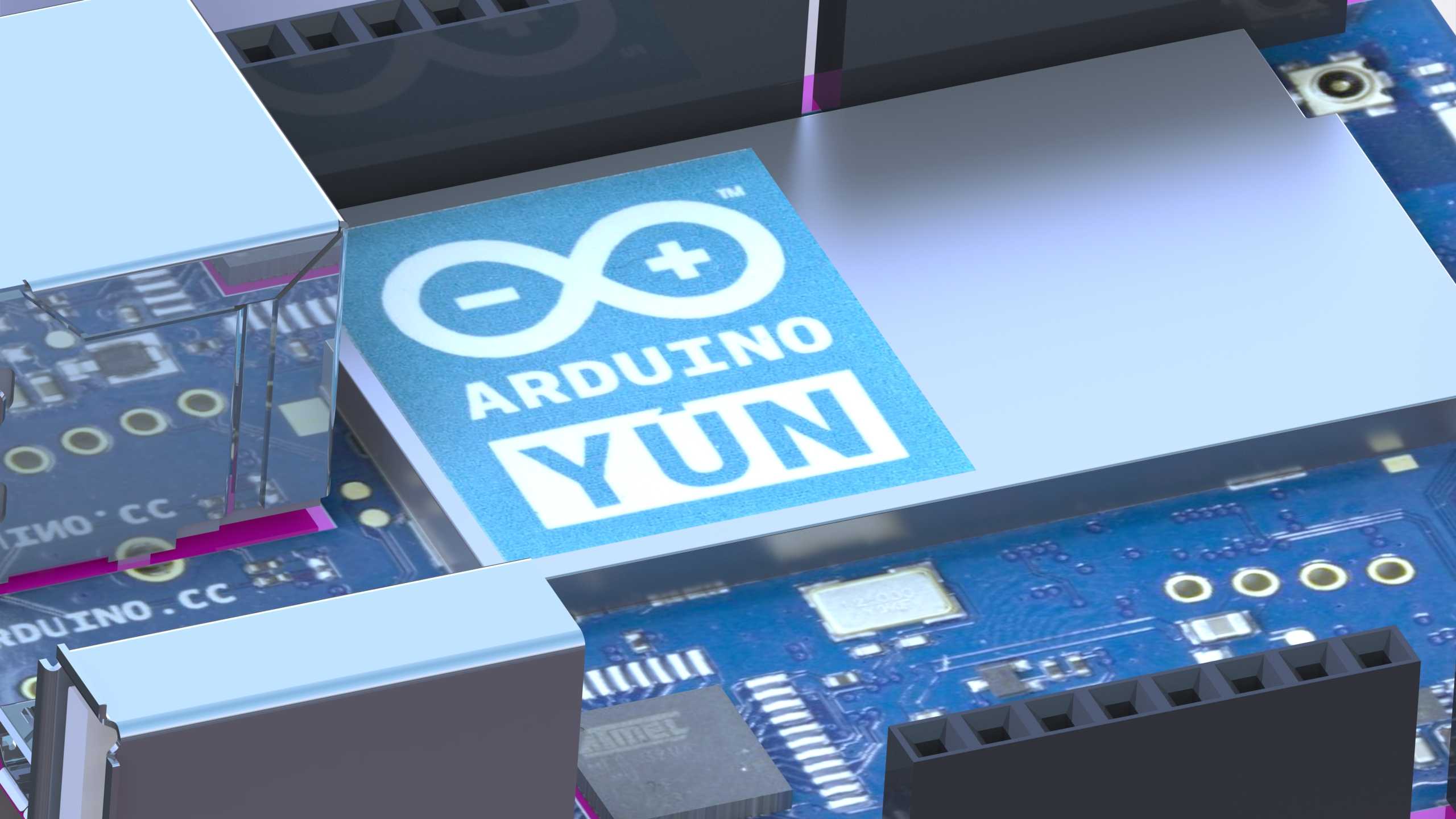

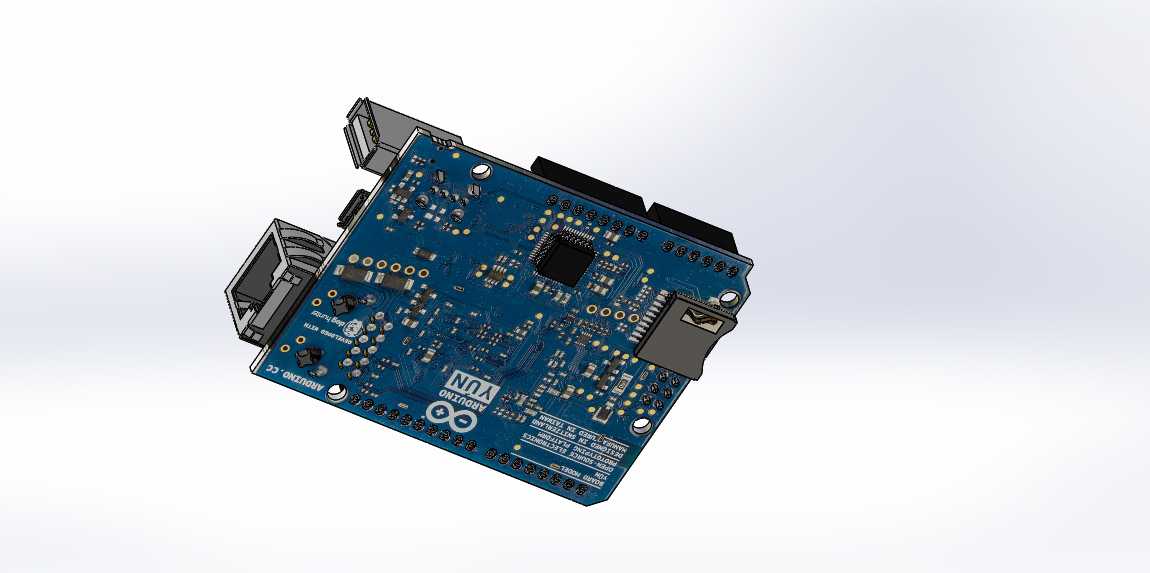

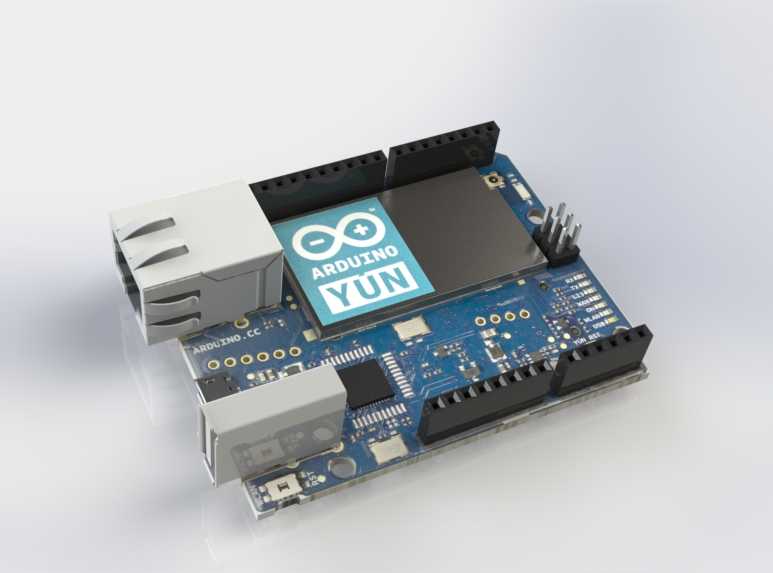

ArduinoYun开源物联网开发板结构设计

这款Arduino Yun开发板的三维结构设计，围绕物联网场景下的嵌入式开发需求展开，适配创客原型验证、小型智能硬件开发、工业边缘数据采集、智能家居节点搭建等多类应用场景，能够满足开发者从创意验证到小批量功能样机制作的全流程结构适配需求。作为集成了网络通信能力的开源主控板，它既保留了传统Arduino控制板的IO扩展能力，又搭载了独立的网络处理单元，可直接实现有线网络接入、云端数据交互、本地逻辑控制的一体化功能，无需额外外挂网络模块，大幅简化了物联网终端的硬件搭建流程。在功能特性的结构适配设计上，开发板整体采用规整的矩形板型布局，将以太网接口、USB供电接口、外接电源接口统一布置在板卡侧边，符合常规嵌入式板卡的插拔操作习惯，避免接线时与周边扩展模块产生干涉；板载的排针引脚按照标准Arduino引脚间距排布，可直接兼容市面上绝大多数的Arduino扩展板，无需额外调整安装孔位或引脚定义；板卡上的主控芯片、网络处理芯片、存储芯片等发热元件，在布局时预留了足够的散热间隙，同时避开了排针安装区域，既保证长时间运行时的散热效率，也不会影响扩展模块的插接使用。设计过程中充分考虑了实际安装的边界需求，板卡四角预留了标准的固定安装孔，可直接配合铜柱固定在通用外壳、设备机架或者创客项目的定制结构件上，安装孔的位置避开了板上的走线与元件焊盘，不会对板卡的电气性能造成影响；板卡的整体厚度按照常规PCB板厚加元件最高凸起高度核算，以太网接口的凸起部分、排针的高度都做了精准的尺寸匹配，在装入标准防护外壳时不会出现顶盖挤压元件、接口对位偏差的问题；侧边的各类接口开口位置与通用外壳的预留开口完全对齐，无需二次加工即可完成组装。在细节设计上，板卡上的状态指示灯布置在靠近板边的位置，装入外壳后可直接通过外壳的指示灯开孔观察运行状态，复位按键的位置也避开了常用接线区域，避免误触导致的设备重启；板载的WiFi天线区域做了净空处理，对应的结构位置不布置金属遮挡件，保证无线信号的传输强度。整体结构设计兼顾了扩展兼容性、安装便利性与使用可靠性，能够适配各类物联网开发场景下的结构装配需求，帮助开发者快速完成硬件产品的结构验证与功能落地。
