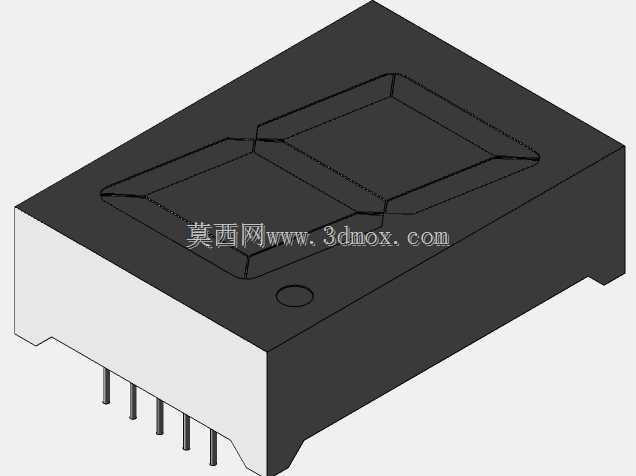

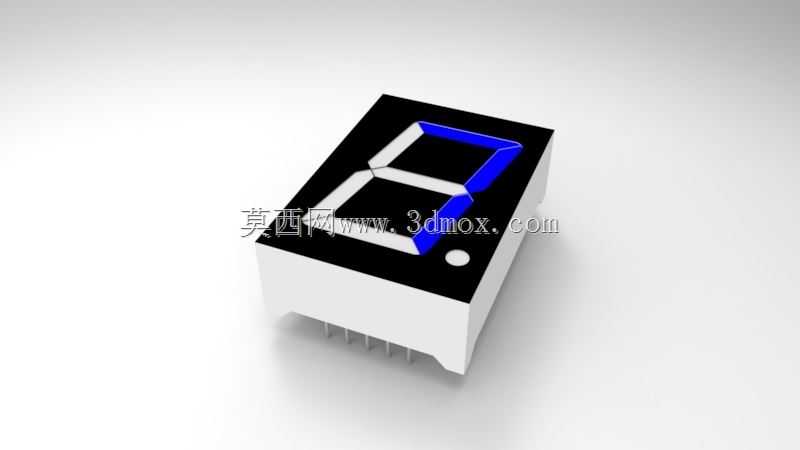

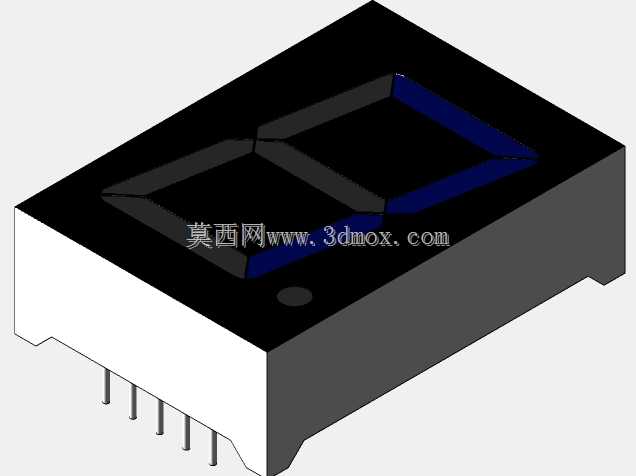

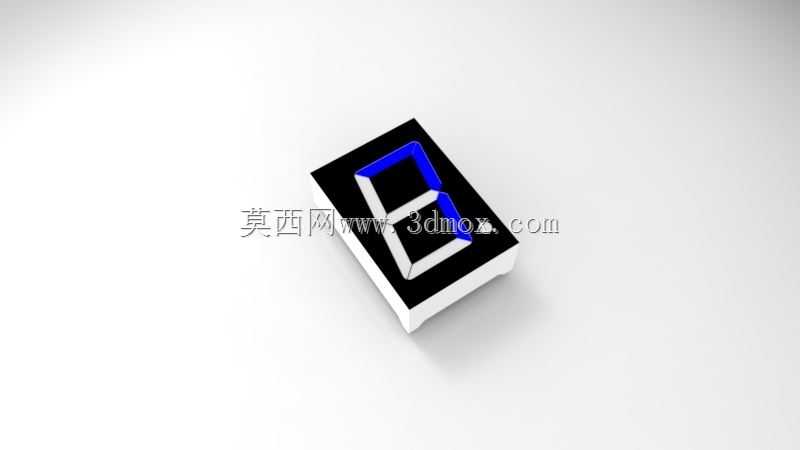

单联1英寸七段数码显示管结构设计

在工业控制人机交互面板、小型设备状态指示单元、简易计数装置的显示模块选型环节，1英寸规格的七段显示器件是兼顾远距离可视性与安装空间适配性的常用选型，这类器件的三维结构建模需要兼顾PCB焊接适配、外壳防护匹配、发光段可视角度优化等多维度工程需求，不能仅做外观曲面的堆砌。从实际安装边界来看，该款1英寸七段显示单元的外形尺寸遵循行业通用的单联数码管安装规范，本体采用黑色阻光环氧树脂封装基底，正面发光区域的七段笔画通过独立的透光腔体分隔，避免相邻段发光时出现串光干扰，每个段的发光面做了微磨砂漫反射处理，在车间常规照明环境下不会出现局部反光导致的笔画辨识困难问题，可视角度覆盖正面左右各60度、上下各45度的范围，满足立式设备面板安装时操作人员站立或坐姿的观察需求。建模过程中首先需要确认引脚的排布位置与伸出长度，这类直插式封装的显示器件引脚采用标准2.54mm间距排布，引脚伸出本体底部的长度控制在3.2mm至3.5mm区间，既能够满足波峰焊时的引脚吃锡深度要求，也不会因为引脚过长导致焊接后与PCB底层的布线层出现短路风险，引脚根部做了0.3mm的凸台定位结构，安装时可以直接卡在PCB对应的安装孔位上，不需要额外的治具辅助定位，能够提升SMT或手工焊接的装配效率。从功能结构设计来看，七段笔画的分隔筋厚度控制在0.8mm，阻光材料的遮光率达到99%以上，即使在全段点亮的高亮度工况下，分隔区域也不会出现漏光问题，每个段的发光腔体深度为2.5mm，内置的LED发光芯片发出的光线经过腔体内壁的漫反射层均匀导出，不会出现笔画边缘亮度过高、中心区域发暗的显示不均问题。本体底部的封装边缘做了0.2mm的倒角处理，在嵌入设备面板的安装槽时，能够顺利导入槽位，不会因为边缘直角的毛刺卡住安装位，面板安装槽的适配尺寸需要比本体外形尺寸大0.1mm至0.15mm，预留温度变化带来的热膨胀间隙，避免在高低温循环工况下出现外壳挤压开裂的问题。在实际设备应用场景中，这类1英寸七段显示单元常被用于小型温控器的数值显示、计数器的计数输出、设备运行参数的实时指示，相比更小尺寸的0.56英寸、0.36英寸数码管，1英寸规格的显示内容在3米范围内可以清晰辨识，不需要操作人员凑近设备面板即可读取数值，适合安装在设备高度1.5米至1.8米的立式设备正面区域；相比大尺寸的2英寸以上数码管，1英寸规格的功耗更低，单段工作电流控制在10mA以内，多联拼接使用时也不会给设备的电源模块带来过大的负载压力，同时占用的面板安装空间更小，能够在有限的面板区域内同时布置多组显示单元与操作按键。建模时需要注意发光面与封装本体的高度差，发光面比本体正面边缘低0.2mm，形成一圈自然的防护边框，在日常清洁设备面板时，抹布不会直接摩擦发光面，减少表面刮花的概率，延长器件的显示使用寿命；本体侧面的脱模斜度设置为1.5度，符合注塑成型的工艺要求，不会出现脱模困难导致的本体侧壁拉伤问题，封装外壳的壁厚均匀控制在1.2mm，注塑成型时不会出现缩痕、缺料等工艺缺陷，保证批量生产时的成品率。在结构匹配层面，该显示单元的背部平整，没有突出的结构件，可以直接贴装在PCB表面，不需要在PCB上额外开设避让槽，降低了PCB的设计复杂度，引脚的焊接面做了镀锡处理，可焊性符合无铅焊接的工艺要求，能够适配RoHS规范的生产工艺要求。针对不同的安装场景，该结构可以通过增加固定耳的方式适配螺丝固定的安装方式，也可以直接通过卡扣结构嵌入面板安装槽，不需要额外的固定件，进一步压缩装配的物料成本与工时成本。在发光段的布局上，七段笔画的宽度统一为4mm，长度按照显示比例做差异化设置，保证数字0-9显示时的字形比例协调，不会出现笔画过粗导致的数字拥挤、或者笔画过细导致的远距离辨识困难问题，小数点位置位于显示区域的右下角，尺寸与段宽匹配，点亮时不会遮挡主笔画的显示内容，满足小数位数值的显示需求。
